本發明涉及柔性工作站的領域，尤其是涉及一種自動控制的柔性工作站。

背景技術：

1、cnc車床又稱為數控車床，即計算機數字控制車床，是國內使用量最大，覆蓋面最廣的一種數控機床。數控機床是按照事先編制好的加工程序，自動地對被加工零件進行加工。我們把零件的加工工藝路線、工藝參數、刀具的運動軌跡、位移量、切削參數以及輔助功能，按照數控機床規定的指令代碼及程序格式編寫成加工程序單，再把這程序單中的內容記錄在控制介質上，然后輸入到數控機床的數控裝置中，從而指揮機床加工零件。

2、相關技術可參考公告號為cn116276262a的中國發明專利，其公開了柔性工作站用的控制系統，包括控制組件，控制組件包括控制主機、機械臂、機械手、放置槽、識別攝像頭、安裝座、紅外檢測儀、料倉、橫梁式放置架、刀頭倉、兩個刀頭架、兩個限位塊和刀頭槽，兩個限位塊的相遠離面對稱固定連接于料倉的內壁兩側，橫梁式放置架的下表面貼合于兩個限位塊的上表面，放置槽均勻開設于橫梁式放置架的上表面；工作時，首先使用叉車將橫梁式放置架取出，然后將零件依次擺放在放置槽內，隨后再次使用叉車將橫梁式放置架放置于料倉內，通過限位塊限定橫梁式放置架的位置，當cnc設備需要上料時，機械手夾取零件，并將零件移動至cnc設備內，對零件進行上料加工。

3、針對上述的相關技術，在將零件移動至料倉內的過程中，若工作人員操作不當，使得橫梁式放置架發生晃動，零件容易從放置槽中脫離，使得工作人員需要再次對零件進行擺放，導致設備的工作效率較低。

技術實現思路

1、為了解決設備的工作效率較低的問題，本發明提供一種自動控制的柔性工作站。

2、本發明提供的一種自動控制的柔性工作站采用如下的技術方案：

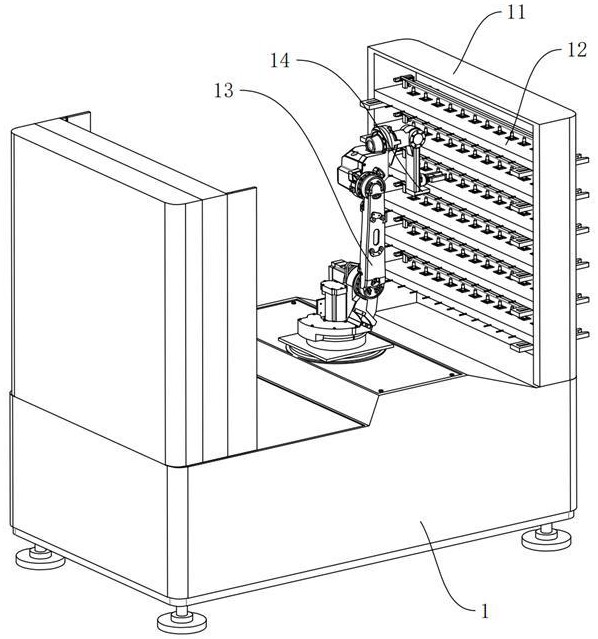

3、一種自動控制的柔性工作站，包括料倉、多個放置架、機械臂以及安裝座，所述放置架的頂部開設有多個放置槽，所述放置架上安裝有多組用于對零件進行限位的固定機構，所述固定機構包括轉動安裝在放置槽內壁上的雙向螺桿和滑動安裝在放置槽中的兩個固定板，所述雙向螺桿的兩端分別穿設至固定板中，且均與固定板螺紋連接，所述放置槽中滑動安裝有第一齒條，所述雙向螺桿上固定連接有與第一齒條嚙合的第一齒輪，所述第一齒條與放置槽的內壁之間固定連接有第一彈簧，所述第一齒條上固定連接有鐵塊，所述放置槽內固定連接有與鐵塊配合使用的電磁鐵，所述放置架上安裝有用于對電磁鐵進行通電與斷電的控制部件。

4、優選的，所述放置架上固定連接有與電磁鐵通過導線電連接的蓄電池，所述放置槽的內底面上開設有控制槽，所述控制部件包括滑動安裝在控制槽中的控制塊，所述控制塊能夠與零件接觸，所述控制塊與控制槽的內底面之間固定連接有第二彈簧，所述控制塊上設置有與電磁鐵通過導線電連接的第一開關，所述控制槽的內壁上設置有與蓄電池通過導線電連接的第二開關，所述第一開關與第二開關配合使用，所述控制槽中安裝有用于將第二開關與第一開關分離的分離部件。

5、優選的，所述安裝座安裝在機械臂上，所述分離部件包括穿設在放置架側壁上的分離桿，所述分離桿能夠與安裝座接觸，所述分離桿延伸至控制槽中，所述第二開關設置在分離桿上，所述分離桿與控制槽的內壁之間固定連接有第三彈簧。

6、優選的，所述放置架上安裝有鎖定機構，所述鎖定機構包括設置在放置架上的安裝塊，所述安裝塊的側壁上開設有鎖定安裝槽，所述鎖定安裝槽的內壁上固定連接有鎖定彈簧，所述鎖定安裝槽中滑動安裝有鎖定塊，所述鎖定彈簧與鎖定塊固定連接，所述料倉的側壁上開設有供鎖定塊插入的鎖定插接槽，所述鎖定塊遠離鎖定彈簧的端面上開設有鎖定斜面，所述鎖定斜面能夠與料倉的側邊接觸，所述放置架的端面上開設有滑移槽，所述安裝塊滑動安裝在滑移槽中，所述放置架上安裝有用于驅動安裝塊移動的驅動部件。

7、優選的，所述安裝塊與滑移槽的內壁之間固定連接有第四彈簧，所述放置架中成型有與滑移槽貫通的氣流通道，所述驅動部件包括滑動放置在氣流通道中的抵接桿，所述抵接桿的四個側壁均與氣流通道的內壁貼合，所述抵接桿延伸到滑移槽中，且與安裝塊接觸，多個所述放置槽中均固定連接有氣囊，多個所述氣囊均通過管道與氣流通道連通，所述第一齒條上固定連接有擠壓板，所述擠壓板與氣囊接觸。

8、優選的，所述放置架上安裝有蓋壓機構，所述蓋壓機構包括轉動安裝在放置架上的翻轉軸，所述翻轉軸上固定連接有蓋壓板，所述蓋壓板能夠與多個零件接觸，所述翻轉軸上套設有第一扭簧，所述第一扭簧的一端與放置架固定連接，所述第一扭簧的另一端與翻轉軸固定連接，所述料倉的內壁上固定連接有齒板，所述齒板的底部鉸接連接有多個齒牙，安裝在所述齒牙中的鉸接軸位于齒牙遠離安裝座的一側，安裝在所述齒牙中的鉸接軸上套設有第二扭簧，所述翻轉軸上固定連接有能夠與多個齒牙嚙合的第二齒輪。

9、優選的，所述放置架上固定連接有固定塊，所述固定塊上安裝有用于對蓋壓板進行定位的限位機構，所述固定塊的側壁上開設有限位安裝槽，所述限位機構包括固定連接在限位安裝槽內壁上的限位彈簧，所述限位安裝槽中滑動安裝有限位塊，所述限位彈簧與限位塊固定連接，所述蓋壓板的側壁上開設有供限位塊插入的限位插接槽，所述安裝塊上安裝有傳動部件，所述安裝塊能夠通過傳動部件驅動限位塊從限位插接槽中脫離。

10、優選的，所述傳動部件包括固定連接在安裝塊上的l型擋桿，所述l型擋桿穿設至放置架的外側，且能夠在放置架上滑動，所述限位塊遠離蓋壓板的一端固定連接有拉桿，所述拉桿延伸至固定塊的外側，所述拉桿遠離限位塊的一端固定連接有拉板，所述l型擋桿能夠與拉板接觸。

11、優選的，所述料倉相對的兩個內壁上均固定連接有承接板，兩個所述承接板的頂部均開設有滑槽，所述滑槽遠離機械臂的一端設置有開口，所述滑槽開口端的兩個內壁上均成型有導向斜面，兩個所述導向斜面靠近機械臂一端之間的間距小于遠離機械臂一端之間的間距，所述放置架底部的兩端均固定連接有放置在滑槽中的滑塊。

12、優選的，所述滑槽靠近機械臂一端的內壁上固定連接有抵緊彈簧，所述抵緊彈簧能夠與滑塊抵接。

13、綜上所述，本發明包括以下至少有益技術效果：

14、1.當零件放置在放置槽中時，啟動控制部件，對電磁鐵進行通電，電磁鐵對鐵塊進行吸合，鐵塊帶動第一齒條進行移動，第一齒條帶動第一齒輪進行轉動，第一齒輪帶動雙向螺桿進行轉動，雙向螺桿帶動兩個固定板相互靠近，對零件進行夾持固定，在放置架移動的過程中，避免零件發生晃動從放置槽中脫離，解決了設備的工作效率較低的問題；

15、2.當多個放置槽中均放置有待加工的零件時，驅動部件驅動安裝塊進行移動，使得鎖定塊從滑移槽中伸出，然后將放置架放入到料倉中，當鎖定斜面與料倉的側邊接觸時，鎖定塊收縮到鎖定安裝槽中，對鎖定彈簧進行壓縮，當鎖定塊與鎖定插接槽相對時，鎖定彈簧推動鎖定塊插入到鎖定插接槽中，鎖定塊對放置架進行鎖定，完成放置架與料倉之間的連接，便于工作人員進行操作，進一步的解決了設備的工作效率較低的問題；

16、3.當多個放置槽中均放置有待加工的零件時，第一扭簧對蓋壓板施加作用力，使得蓋壓板蓋壓在多個零件的上方，進一步的對零件進行限位，避免零件發生晃動從放置槽中脫離。
