本發明涉及線切割設備，尤其涉及一種應用于線切割機床的夾具機構。

背景技術：

1、線切割機主要由機床、數控系統和高頻電源這三部分組成。數控系統由單片機、鍵盤、變頻檢測系統構成，具有間隙補償、直線插補、圓弧插補、斷絲自動處理等主要功能。能切割材料，如高強度、高韌性、高硬度、高脆性、磁性材料，以及精密細小和形狀復雜的零件，線切割技術、線切割機床正在各行各業中得到廣泛的應用，機床在對工件切割，為保證工件位置穩定，需要用到夾具對工件夾緊固定。

2、線切割機床在對工件加工時，當切割線需要對工件周面進行全面加工時，切割線需要沿著工件周向運動一圈，而現有的夾具一般采用對工件的周面夾緊固定的方式，傳統的夾具會對切割線的行程造成阻礙，使得工件加工受阻。

技術實現思路

1、針對現有技術的不足，本發明提供了一種應用于線切割機床的夾具機構，通過設有一對夾緊組件，兩個夾緊組件能夠先后調節位置，避免對切割線行程造成阻礙，旨在解決背景技術中的問題。

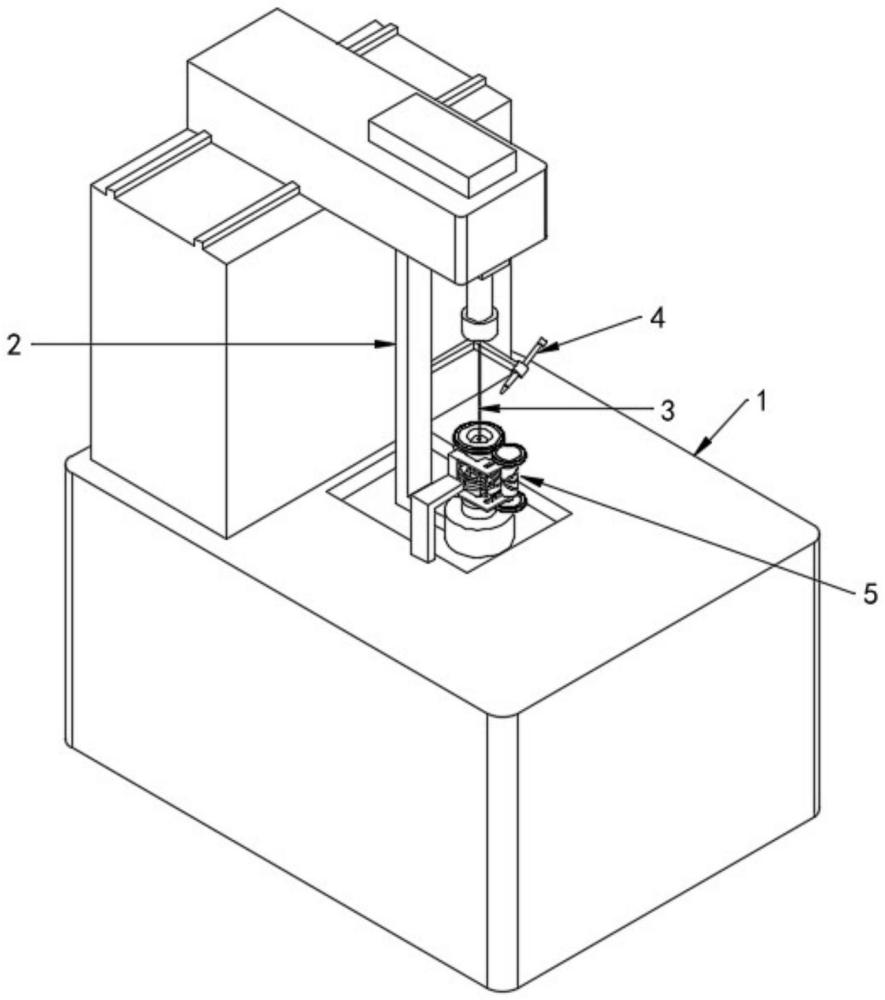

2、為達到上述技術目的，本發明的具體技術方案如下，本發明提出的一種應用于線切割機床的夾具機構，包括：機床，機床上連接有能夠移動的線架，線架上連接有豎向的切割線；夾具組件，固定安裝在機床上；夾具組件包括固定架，固定架固定連接有一對上下對稱的夾緊組件，均用于對工件夾緊固定；夾緊組件包括固定座，固定座內轉動連接有轉動座，轉動座上對稱滑動連接有一對夾持塊，且轉動座上連接有能夠上下移動的限位環，用于帶動夾持塊移動；固定架上對稱連接有一對轉動件，固定架上安裝有驅動機構，驅動機構包括升降架，升降架升降時通過轉動件帶動轉動座轉動，改變夾持塊的位置。

3、作為本發明的一種優選技術方案，所述轉動件同軸連接有轉動筒，轉動筒表面設有螺旋槽，升降架上固定連接有與螺旋槽配合的導向桿，導向桿端部設有滑動部。

4、作為本發明的一種優選技術方案，所述轉動座上固定連接有環形齒圈；轉動件包括：外齒圈，與環形齒圈嚙合；棘輪，轉動連接在外齒圈內圍，棘輪與轉動筒同軸固定連接；棘爪，連接在外齒圈內壁，棘爪與外齒圈內壁之間連接有第一彈性件。

5、作為本發明的一種優選技術方案，限位環與轉動座之間固定連接有第二彈性件，升降架上固定連接有用于帶動限位環移動的壓架。

6、作為本發明的一種優選技術方案，所述夾持塊表面設有一斜面，斜面上設有槽道，限位環內表面設有與槽道滑動連接的滑軸。

7、作為本發明的一種優選技術方案，所述夾持塊上固定連接有壓塊，轉動座上設有與夾持塊滑動連接的滑槽。

8、作為本發明的一種優選技術方案，固定架上固定安裝有驅動電機，驅動電機上連接有絲桿，升降架與絲桿螺紋連接。

9、作為本發明的一種優選技術方案，所述線架上連接有噴水管，用于對工件降溫。

10、本發明中的有益效果為：本發明通過設有兩個夾緊組件和兩個轉動件，升降架向上移動時，上方夾緊組件上的夾持塊自動對工件松開，且升降架通過轉動件帶動轉動座轉動，進而改變夾持塊的位置；同理，當升降架向下移動時，對下方夾緊組件上的夾持塊位置進行調節，從而在保證工件位置穩定的條件下，對兩個夾緊組件上的夾持塊位置進行調節，避免了夾具組件對切割線行程造成阻礙。

技術特征：

1.一種應用于線切割機床的夾具機構，其特征在于，包括：

2.根據權利要求1所述的一種應用于線切割機床的夾具機構，其特征在于所述轉動件(54)同軸連接有轉動筒(545)，轉動筒(545)表面設有螺旋槽(546)，升降架(531)上固定連接有與螺旋槽(546)配合的導向桿(532)，導向桿(532)端部設有滑動部(533)。

3.根據權利要求2所述的一種應用于線切割機床的夾具機構，其特征在于，所述轉動座(512)上固定連接有環形齒圈(513)；轉動件(54)包括：外齒圈(541)，與環形齒圈(513)嚙合；棘輪(542)，轉動連接在外齒圈(541)內圍，棘輪(542)與轉動筒(545)同軸固定連接；棘爪(543)，連接在外齒圈(541)內壁，棘爪(543)與外齒圈(541)內壁之間連接有第一彈性件(544)。

4.根據權利要求3所述的一種應用于線切割機床的夾具機構，其特征在于，限位環(514)與轉動座(512)之間固定連接有第二彈性件(517)，升降架(531)上固定連接有用于帶動限位環(514)移動的壓架(534)。

5.根據權利要求4所述的一種應用于線切割機床的夾具機構，其特征在于，所述夾持塊(515)表面設有一斜面(5152)，斜面(5152)上設有槽道(5153)，限位環(514)內表面設有與槽道(5153)滑動連接的滑軸(5141)。

6.根據權利要求5所述的一種應用于線切割機床的夾具機構，其特征在于，所述夾持塊(515)上固定連接有壓塊(5151)，轉動座(512)上設有與夾持塊(515)滑動連接的滑槽(516)。

7.根據權利要求6所述的一種應用于線切割機床的夾具機構，其特征在于，固定架(52)上固定安裝有驅動電機(536)，驅動電機(536)上連接有絲桿(535)，升降架(531)與絲桿(535)螺紋連接。

8.根據權利要求7所述的一種應用于線切割機床的夾具機構，其特征在于，所述線架(2)上連接有噴水管(4)，用于對工件降溫。

技術總結
本發明屬于線切割技術領域，尤其是一種應用于線切割機床的夾具機構；本發明包括：機床，機床上連接有能夠移動的線架，線架上連接有豎向的切割線；夾具組件，固定安裝在機床上；夾具組件包括固定架，固定架固定連接有一對上下對稱的夾緊組件；夾緊組件包括固定座，固定座內轉動連接有轉動座，轉動座上對稱滑動連接有一對夾持塊，且轉動座上連接有能夠上下移動的限位環，用于帶動夾持塊移動；固定架上對稱連接有一對轉動件，固定架上安裝有驅動機構，驅動機構包括升降架；本發明夾具組件通過設有兩個夾緊組件，通過其中一個夾緊組件對工件夾緊，然后對另一個夾緊組件位置調整，從而避免了對切割線行程造成阻礙。

技術研發人員：邱睿,錢克仕,王釗,謝文濤
受保護的技術使用者：江蘇理工學院
技術研發日：
技術公布日：2025/4/28
