本發明屬于激光打標，具體涉及一種全自動多工位銘牌激光打標設備。

背景技術：

1、在新能源汽車生產過程中，往往使用銘牌為新能源汽車的車身、發動機、電池組等關鍵部件進行標記，標記的信息包括車輛的品牌、型號、生產日期、車架號、電池容量、電機功率等重要參數，這些信息對于汽車的生產管理、質量控制、售后服務以及市場監管都具有重要意義；

2、傳統的銘牌制作方式，主要以通過化學蝕刻的方法，將金屬板材表面不需要的部分腐蝕掉，從而形成文字、圖案等標識，或利用沖壓模具在金屬板材上通過壓力沖壓出銘牌的形狀和圖案，然而此類生產效率過低，不適用大批量快速生產；

3、為此，設計一種全自動多工位銘牌激光打標設備來解決上述問題。

技術實現思路

1、為解決上述背景技術中提出的問題。本發明提供了全自動多工位銘牌激光打標設備，可以快速大批量的生產新能源汽車銘牌，防止因汽車銘牌生產過慢而影響汽車制作流程。

2、為實現上述目的，本發明提供如下技術方案：一種全自動多工位銘牌激光打標設備，包括：

3、打標設備主體，所述打標設備主體包括用于對設備各種工作狀態進行實時顯示頂部有三色報警燈，所述打標設備主體的機柜處安裝有空調，所述打標設備主體的表面安裝有可視亞克力玻璃門；

4、激光打標機構，所述激光打標機構設置在所述打標設備主體的內側，用于對新能源車銘牌進行激光打標；

5、定位機構，用于對銘牌進行定位。

6、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述打標設備主體的下層設置有控制柜，且所述控制柜的內部安裝有激光器，所述空調安裝在所述控制柜的一側。

7、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述控制柜的上方設置有控制面板、電腦顯示器和觸摸屏，所述控制面板、所述電腦顯示器和所述觸摸屏安裝在所述打標設備主體的表面。

8、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述激光打標機構包括固定連接在所述打標設備主體上層表面的安裝底板，所述安裝底板的表面設置有安裝框架，所述安裝框架通過滑塊和y軸軌道在所述安裝底板的表面滑動，所述安裝框架的表面固定連接有多工位料倉，所述多工位料倉的下方設置有對應的檢測開關，所述檢測開關安裝在所述安裝框架的表面。

9、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述安裝底板的上方設置有升降平臺，所述升降平臺固定連接在所述打標設備主體的表面，所述升降平臺的伸展部固定連接有光路，所述光路的表面連接有振鏡。

10、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述多工位料倉的上方通過支架臺安裝有x軸軌道，所述支架臺固定連接在所述安裝底板的表面，所述x軸軌道通過滑塊和連接板滑動連接有升降氣缸，所述升降氣缸的伸展軸端部固定連接有真空吸盤。

11、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述支架臺和所述安裝底板的表面分別固定連接有用于對所述連接板和所述安裝框架移動限位的限位開關，且所述連接板和所述安裝框架的表面均固定連接有與所述限位開關相適配的限位桿。

12、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述多工位料倉的一側設置有定位打標平臺，所述定位打標平臺通過安裝架固定連接在所述打標設備主體的上層內側，所述定位打標平臺的表面固定連接有卸料滑坡，所述卸料滑坡的下端處設置有接料框，所述接料框固定連接在所述打標設備主體的表面。

13、作為本發明一種全自動多工位銘牌激光打標設備優選的，定位機構包括推料氣缸、左側夾緊氣缸和阻擋氣缸，且所述推料氣缸、所述左側夾緊氣缸和所述阻擋氣缸均安裝在所述定位打標平臺。

14、作為本發明一種全自動多工位銘牌激光打標設備優選的，所述推料氣缸和所述左側夾緊氣缸的伸展端均固定連接有用于推動銘牌的推桿，所述定位打標平臺的表面開設有用于所述推桿移動的活動槽，所述阻擋氣缸的伸展軸固定連接有用于阻擋銘牌移動的擋塊，且所述定位打標平臺的表面開設有用于所述擋塊移動的移動槽。

15、與現有技術相比，本發明的有益效果是：

16、1、打標設備主體頂部設置三色報警燈，能夠?qū)崟r(shí)顯示設備各種工作狀態，便于操作人員及時了解設備運行情況，快速發現異常并采取措施，提高了設備運行的安全性和可靠性，機柜處安裝空調，可保證設備在高溫氣候下連續加工，相比一些未配備有效散熱措施的現有設備，拓展了設備的工作環境適應性，減少了因高溫導致設備故障或性能下降的情況，提高了生產效率和設備的使用壽命，表面安裝可視亞克力玻璃門，方便操作人員觀察設備內部的打標過程，同時也起到一定的防護作用，保障操作人員的安全；

17、2、打標設備主體下層設置控制柜且內部安裝激光器，空調安裝在控制柜一側，將發熱的激光器與空調有效結合，利于散熱，控制柜上方設置控制面板、電腦顯示器和觸摸屏，安裝在設備主體表面，使得操作和控制更加集中和便捷，操作人員可直觀地進行參數設置和設備監控，相比一些布局雜亂的現有設備，操作更加高效和準確；

18、3、激光打標機構中安裝底板、安裝框架通過滑塊和軌道的配合實現滑動，多工位料倉下方設置檢測開關，能夠?qū)崿F(xiàn)多工位的物料存儲和檢測，提高了物料的存儲和處理能力，相比單一工位的現有打標設備，可連續進行多個工件的打標，減少了上下料時間，提高了打標效率，升降平臺與光路、振鏡的連接，可實現光路的靈活調整，適應不同高度和位置的打標需求，增加了設備的適用性和靈活性；

19、4、多工位料倉上方的x軸軌道、升降氣缸和真空吸盤的組合，能夠?qū)崿F(xiàn)物料的自動搬運和抓取，相比人工搬運，提高了搬運的準確性和效率，減少了人力成本和人為誤差，同時x軸軌道和y軸軌道相互配合，進一步方便真空吸盤對多工位料倉內的物料進行吸取，支架臺和安裝底板上設置限位開關以及與之適配的限位桿，對連接板和安裝框架的移動進行限位，保證了設備運行的穩定性和準確性，避免了因部件移動超出范圍而導致的設備故障或打標偏差；

20、5、定位機構包括推料氣缸、左側夾緊氣缸和阻擋氣缸，安裝在定位打標平臺上，可對銘牌進行精準定位，相比現有技術中定位不準確的情況，提高了打標的精度和質量，定位打標平臺表面設置卸料滑坡和接料框，方便打標完成后的物料卸料和收集，實現了物料的自動卸料，提高了生產的自動化程度和生產效率。

技術特征：

1.一種全自動多工位銘牌激光打標設備，其特征在于，包括：

2.根據權利要求1所述的全自動多工位銘牌激光打標設備，其特征在于：所述打標設備主體（1）的下層設置有控制柜（17），且所述控制柜（17）的內部安裝有激光器，所述空調（11）安裝在所述控制柜（17）的一側。

3.根據權利要求2所述的全自動多工位銘牌激光打標設備，其特征在于：所述控制柜（17）的上方設置有控制面板（12）、電腦顯示器（13）和觸摸屏（16），所述控制面板（12）、所述電腦顯示器（13）和所述觸摸屏（16）安裝在所述打標設備主體（1）的表面。

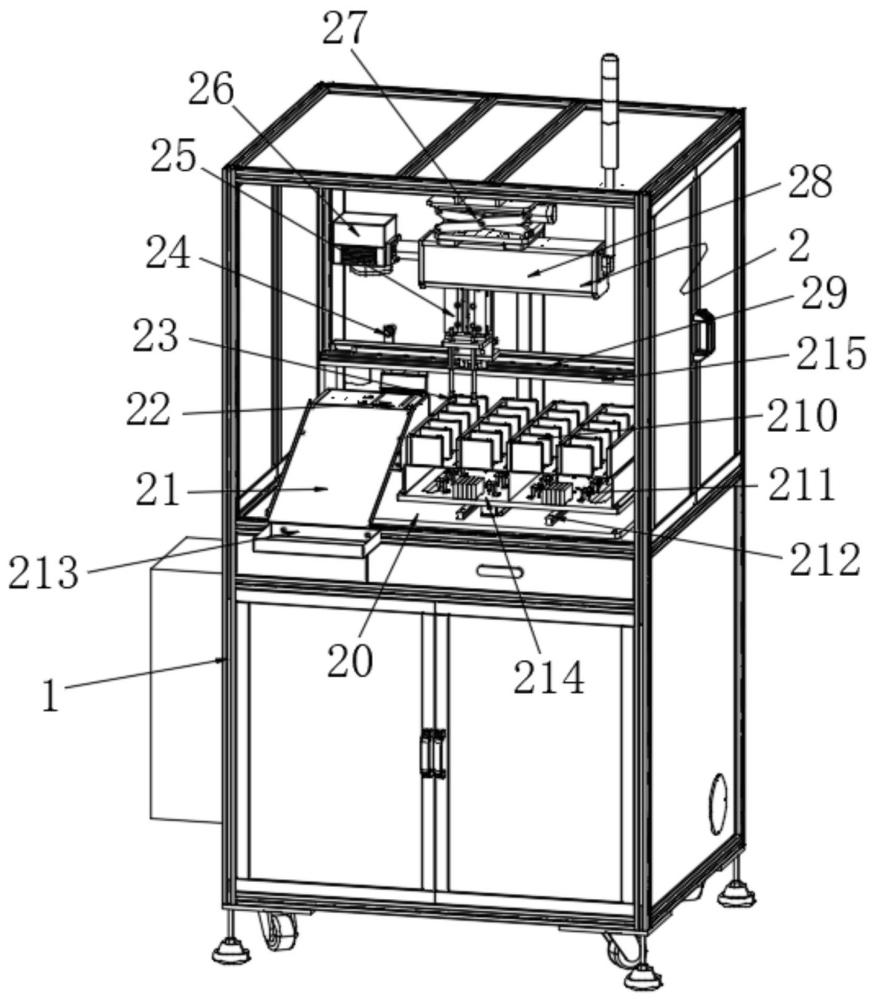

4.根據權利要求1所述的全自動多工位銘牌激光打標設備，其特征在于：所述激光打標機構（2）包括固定連接在所述打標設備主體（1）上層表面的安裝底板（20），所述安裝底板（20）的表面設置有安裝框架（214），所述安裝框架（214）通過滑塊和y軸軌道（212）在所述安裝底板（20）的表面滑動，所述安裝框架（214）的表面固定連接有多工位料倉（210），所述多工位料倉（210）的下方設置有對應的檢測開關（211），所述檢測開關（211）安裝在所述安裝框架（214）的表面。

5.根據權利要求4所述的全自動多工位銘牌激光打標設備，其特征在于：所述安裝底板（20）的上方設置有升降平臺（27），所述升降平臺（27）固定連接在所述打標設備主體（1）的表面，所述升降平臺（27）的伸展部固定連接有光路（28），所述光路（28）的表面連接有振鏡（26）。

6.根據權利要求5所述的全自動多工位銘牌激光打標設備，其特征在于：所述多工位料倉（210）的上方通過支架臺（215）安裝有x軸軌道（29），所述支架臺（215）固定連接在所述安裝底板（20）的表面，所述x軸軌道（29）通過滑塊和連接板（216）滑動連接有升降氣缸（25），所述升降氣缸（25）的伸展軸端部固定連接有真空吸盤（23）。

7.根據權利要求6所述的全自動多工位銘牌激光打標設備，其特征在于：所述支架臺（215）和所述安裝底板（20）的表面分別固定連接有用于對所述連接板（216）和所述安裝框架（214）移動限位的限位開關（24），且所述連接板（216）和所述安裝框架（214）的表面均固定連接有與所述限位開關（24）相適配的限位桿（217）。

8.根據權利要求7所述的全自動多工位銘牌激光打標設備，其特征在于：所述多工位料倉（210）的一側設置有定位打標平臺（22），所述定位打標平臺（22）通過安裝架固定連接在所述打標設備主體（1）的上層內側，所述定位打標平臺（22）的表面固定連接有卸料滑坡（21），所述卸料滑坡（21）的下端處設置有接料框（213），所述接料框（213）固定連接在所述打標設備主體（1）的表面。

9.根據權利要求8所述的全自動多工位銘牌激光打標設備，其特征在于：定位機構（3）包括推料氣缸（31）、左側夾緊氣缸（32）和阻擋氣缸（33），且所述推料氣缸（31）、所述左側夾緊氣缸（32）和所述阻擋氣缸（33）均安裝在所述定位打標平臺（22）。

10.根據權利要求9所述的全自動多工位銘牌激光打標設備，其特征在于：所述推料氣缸（31）和所述左側夾緊氣缸（32）的伸展端均固定連接有用于推動銘牌的推桿，所述定位打標平臺（22）的表面開設有用于所述推桿移動的活動槽，所述阻擋氣缸（33）的伸展軸固定連接有用于阻擋銘牌移動的擋塊，且所述定位打標平臺（22）的表面開設有用于所述擋塊移動的移動槽。

技術總結
本發明屬于激光打標技術領域，尤其為一種全自動多工位銘牌激光打標設備，包括，打標設備主體，所述打標設備主體包括用于對設備各種工作狀態進行實時顯示頂部有三色報警燈，所述打標設備主體的機柜處安裝有空調，所述打標設備主體的表面安裝有可視亞克力玻璃門，激光打標機構，所述激光打標機構設置在所述打標設備主體的內側，用于對新能源車銘牌進行激光打標，定位機構，用于對銘牌進行定位；可以快速大批量的生產新能源汽車銘牌，防止因汽車銘牌生產過慢而影響汽車制作流程。

技術研發人員：張現浩
受保護的技術使用者：濟南銳駿自動化設備有限公司
技術研發日：
技術公布日：2025/4/28
