本發明屬于鉆孔，具體涉及一種工件鉆孔裝置。

背景技術：

1、活塞是汽車發動機汽缸體中作往復運動的機件。活塞的基本結構可分為頂部、頭部和裙部。活塞頂部是組成燃燒室的主要部分，其形狀與所選用的燃燒室形式有關。汽油機多采用平頂活塞，其優點是吸熱面積小。柴油機活塞頂部常常有各種各樣的凹坑，其具體形狀、位置和大小都必須與柴油機的混合氣形成與燃燒的要求相適應，活塞的加工過程中需要對活塞進行打孔，活塞打孔是在活塞的側面進行水平打孔的加工方式，有時，需要在活塞的側面打相互垂直的兩個水平孔。

2、在授權公告號為cn118123078b的中國專利中公開了一種用于活塞澆鑄件的鉆孔裝置，包括鉆孔設備臺，所述鉆孔設備臺的頂部固定安裝有固定底座，所述固定底座的頂部固定安裝有支撐伸縮柱，所述支撐伸縮柱的頂部固定安裝有控制臺，所述控制臺的一側固定連接有鉆孔設備主體。本發明通過齒輪軸、輔助齒輪、限位推柱和電路板相互配合，解決了側面鉆機在旋轉調節時，無法及時停止，導致鉆孔位置發生偏差，影響設備的加工質量的問題，達到限位急停的功能，利用調節軸旋轉結束后，配合電路板對限位推柱進行電力推行，使得限位推柱滑動卡接在輔助齒輪底部，輔助齒輪限位卡接齒輪軸，達到限位卡接的功能，有利于裝置進行限位急停的功能，達到精準調節的功能

3、上述技術方案雖然可以通過鉆頭對活塞的側壁進行鉆孔操作，但是在鉆孔后，孔的一側通常會有毛刺，不便于對曲柄的安裝，同時保證孔的配合精度，在一般情況下，毛刺一般較小，且位于活塞的內部，不便于去除，而大毛刺一般會在鉆頭較鈍時出現，數量較少，因此需要針對小毛刺進行處理。

技術實現思路

1、本發明的目的在于提供一種工件鉆孔裝置，旨在解決現有技術中的用于活塞澆鑄件的鉆孔裝置在對活塞進行鉆孔時，無法對孔一側的小毛刺進行處理，從而容易造成曲柄不易安裝或者活塞配合精度差的問題。

2、為實現上述目的，本發明提供如下技術方案：一種工件鉆孔裝置，包括：鉆機本體和設置在鉆機本體上的鉆頭，其特征在于，還包括

3、橫向夾具，設置在鉆機本體上，用于將活塞進行固定，所述橫向夾具包括左安裝架和右安裝架，活塞的裙部能套在右安裝架上，并與活塞的內底壁相抵，左安裝架能夠伸縮，與活塞的外壁相抵，將活塞進行夾緊固定；

4、倒角裝置，設置在右安裝架上，所述倒角裝置包括定位部件和倒角結構，定位部件用于活塞上的平面結構的水平度進行調節，使得鉆頭的軸線垂直于平面結構，倒角結構設置在定位部件的相對側，在使用時，倒角結構能夠將平面結構車削出圓環形凹槽，除此之外，倒角結構還可以對銷孔進行倒角處理。

5、本發明的進一步的技術方案為，所述定位部件包括旋轉設置在右安裝架上的螺紋筒，所述螺紋筒上螺紋連接有定位筒，所述定位筒僅能夠在右安裝架上單自由度上下滑動，所述右安裝架的內部設置有齒輪，同時設置有驅動齒輪轉動的第一驅動裝置，所述螺紋筒位于右安裝架內側的一端設置有與齒輪相嚙合的斷面齒。

6、本發明的進一步的技術方案為，所述倒角結構包括錐盤，所述右安裝架的內部設置有能夠驅動錐盤轉動的第二驅動裝置，其輸出端與錐盤相連接，所述錐盤上環形陣列多個倒角刀，且均傾斜設置在錐盤的斜錐面，所述倒角刀的一端具有尖端，且尖端能夠突出錐盤的底表面，所述錐盤帶動倒角刀的尖端旋轉得到的圓形軌跡直徑小于所要鉆孔的直徑。

7、本發明的進一步的技術方案為，所述右安裝架的一側設置有側柱，所述側柱的一側設置有安裝盤，所述安裝盤上設置有抵柱，在抵柱遠離側柱的一側設置有調節盤。

8、本發明的進一步的技術方案為，所述調節盤的一側設置有螺紋柱，所述螺紋柱螺紋連接在抵柱上，所述螺紋柱上螺紋連接有一個鎖緊螺母。

9、本發明的進一步的技術方案為，所述抵柱內設置有安裝槽，螺紋筒設置在安裝槽的內部，所述定位筒的外壁呈多邊形形狀，且安裝槽的內壁呈與定位筒外壁相適配的多邊形形狀，所述齒輪設置在抵柱的內部。

10、本發明的進一步的技術方案為，所述左安裝架位于活塞的左側，所述左安裝架上設置有伸縮件，所述伸縮件的伸縮端設置有頂板，當伸縮件伸長時，能夠推動頂板與活塞相抵。

11、本發明的進一步的技術方案為，所述定位筒的頂部呈水平面形狀，且定位筒的內部呈中空狀。

12、本發明的進一步的技術方案為，所述鉆機本體上設置有托舉件，用于對活塞的支撐。

13、與現有技術相比，本發明的有益效果是：

14、該裝置在鉆孔時，及活塞進行固定的同時，可以對銷孔的一端進行倒角，同時還可以將鉆孔所產生的毛刺進行處理，避免毛刺的產生對曲柄的安裝造成影響，同時也提高了活塞的安裝精度。

技術特征：

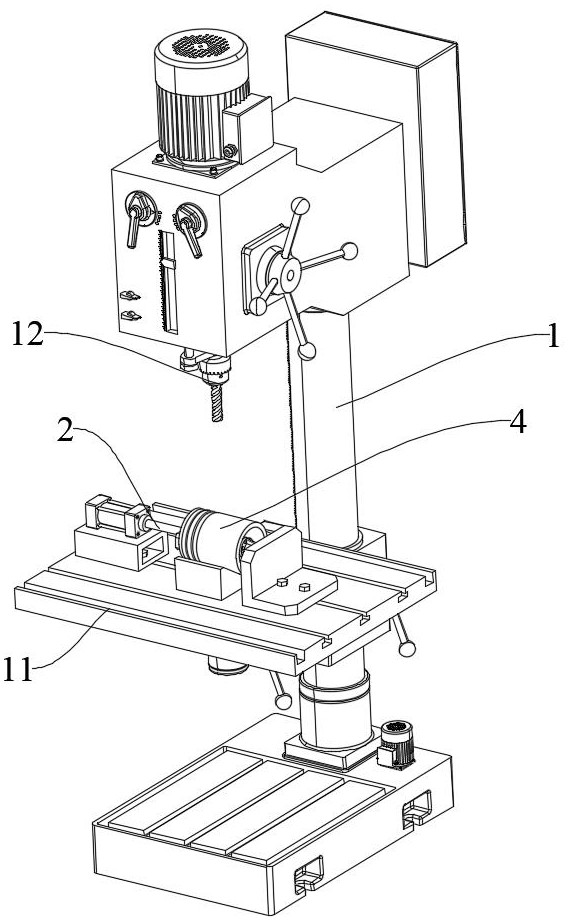

1.一種工件鉆孔裝置，包括：鉆機本體（1）和設置在鉆機本體（1）上的鉆頭（12），其特征在于，還包括

2.根據權利要求1所述的一種工件鉆孔裝置，其特征在于：所述定位部件（31）包括旋轉設置在右安裝架（22）上的螺紋筒（311），所述螺紋筒（311）上螺紋連接有定位筒（313），所述定位筒（313）僅能夠在右安裝架（22）上單自由度上下滑動，所述右安裝架（22）的內部設置有齒輪（314），同時設置有驅動齒輪（314）轉動的第一驅動裝置（315），所述螺紋筒（311）位于右安裝架（22）內側的一端設置有與齒輪（314）相嚙合的斷面齒（316）。

3.根據權利要求1所述的一種工件鉆孔裝置，其特征在于：所述倒角結構（32）包括錐盤（321），所述右安裝架（22）的內部設置有能夠驅動錐盤（321）轉動的第二驅動裝置（322），其輸出端與錐盤（321）相連接，所述錐盤（321）上環形陣列多個倒角刀（323），且均傾斜設置在錐盤（321）的斜錐面，所述倒角刀（323）的一端具有尖端（324），且尖端（324）能夠突出錐盤（321）的底表面，所述錐盤（321）帶動倒角刀（323）的尖端（324）旋轉得到的圓形軌跡直徑小于所要鉆孔的直徑。

4.根據權利要求2所述的一種工件鉆孔裝置，其特征在于：所述右安裝架（22）的一側設置有側柱（23），所述側柱（23）的一側設置有安裝盤（24），所述安裝盤（24）上設置有抵柱（25），在抵柱（25）遠離側柱（23）的一側設置有調節盤（26）。

5.根據權利要求4所述的一種工件鉆孔裝置，其特征在于：所述調節盤（26）的一側設置有螺紋柱（261），所述螺紋柱（261）螺紋連接在抵柱（25）上，所述螺紋柱（261）上螺紋連接有一個鎖緊螺母（262）。

6.根據權利要求4所述的一種工件鉆孔裝置，其特征在于：所述抵柱（25）內設置有安裝槽（312），螺紋筒（311）設置在安裝槽（312）的內部，所述定位筒（313）的外壁呈多邊形形狀，且安裝槽（312）的內壁呈與定位筒（313）外壁相適配的多邊形形狀，所述齒輪（314）設置在抵柱（25）的內部。

7.根據權利要求2所述的一種工件鉆孔裝置，其特征在于：所述左安裝架（21）位于活塞（4）的左側，所述左安裝架（21）上設置有伸縮件（27），所述伸縮件（27）的伸縮端設置有頂板（28），當伸縮件（27）伸長時，能夠推動頂板（28）與活塞（4）相抵。

8.根據權利要求2所述的一種工件鉆孔裝置，其特征在于：所述定位筒（313）的頂部呈水平面形狀，且定位筒（313）的內部呈中空狀。

9.根據權利要求1-8任一項所述的一種工件鉆孔裝置，其特征在于：所述鉆機本體（1）上設置有托舉件（5），用于對活塞（4）的支撐。

技術總結
本發明提供一種工件鉆孔裝置，屬于鉆孔技術領域，該工件鉆孔裝置包括鉆機本體和設置在鉆機本體上的鉆頭，其特征在于，還包括橫向夾具，設置在鉆機本體上，用于將活塞進行固定，所述橫向夾具包括左安裝架和右安裝架，活塞的裙部能套在右安裝架上，并與活塞的內底壁相抵，左安裝架能夠伸縮，與活塞的外壁相抵，將活塞進行夾緊固定；該裝置在鉆孔時，對活塞進行固定的同時，可以對銷孔的一端進行倒角，同時還可以將鉆孔所產生的毛刺進行處理，避免毛刺的產生對曲柄的安裝造成影響，同時也提高了活塞的安裝精度。

技術研發人員：劉突政,劉姝含,顏江浩,王煒霞
受保護的技術使用者：寧波市鎮海奇正發動機部件有限公司
技術研發日：
技術公布日：2025/4/28
