本發明涉及鉸鏈梁鍛造，具體為一種鉸鏈梁的鍛造裝置及鍛造方法。

背景技術：

1、鉸鏈，是用來連接兩個固體并允許兩者之間做相對轉動的機械裝置，鉸鏈梁是鉸鏈的主體部位，其在生產過程中通常使用鍛造的方式進行，通過鍛壓機對鋼胚進行鍛壓成型。

2、目前市面上現存的鍛造裝置在對鉸鏈梁的鍛壓過程中，由于鍛壓需要強大的作用力施加在鋼胚和模具之間，因此在鍛造結束后，成型鋼胚容易粘連在模具中難以取出，而僅僅在鍛壓前噴灑脫模劑在遇到鉸鏈梁這類不規則外形鍛壓時仍然容易粘連在模具內。

技術實現思路

1、本發明提供了一種鉸鏈梁的鍛造裝置及鍛造方法，具備鍛造結束后方便取出鋼胚、方便清潔模具內部的有益效果，解決了上述背景技術中所提到的在鍛造結束后，成型鋼胚容易粘連在模具中難以取出的問題。為實現上述目的，本發明提供如下技術方案：一種鉸鏈梁的鍛造裝置，包括鍛造臺，所述鍛造臺的外壁固定有多個第二導向桿，所述第二導向桿的外壁滑動設置有下升降板，所述下升降板上安裝有電機，所述電機的輸出端固定有輸出軸，所述輸出軸的一端固定有固定框，所述固定框上開設有通槽，所述固定框的內壁固定有第四導向桿，所述第四導向桿的外壁滑動設置有兩個下模具；

2、所述固定框的內壁滑動設置有用于推動下模具分離的抵觸塊，所述下模具上固定有撥動桿，所述抵觸塊的外壁開設有用于抵觸撥動桿的抵觸邊；

3、所述下升降板上固定有固定盤，所述抵觸塊的外壁固定有第一導桿，所述固定盤上開設有用于引導第一導桿移動軌跡的環形槽，所述環形槽內開設有圓滑凹槽。

4、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述下模具上開設有第二滑槽，所述第二滑槽的內壁固定有第五導向桿，所述第四導向桿上開設有第一滑槽，所述第五導向桿設置于第一滑槽內，所述第五導向桿的外壁套設有第三復位彈簧，所述第三復位彈簧的一端與第二滑槽的內壁固定，所述第三復位彈簧的抵觸在第一滑槽的槽口處。

5、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述固定框的外壁固定有第三導向桿，所述第三導向桿的外壁套設有第二復位彈簧，所述第二復位彈簧的一端與固定框的外壁固定，所述第二復位彈簧的另一端與抵觸塊的外壁固定，所述抵觸塊滑動套設在第三導向桿的外壁。

6、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述固定盤的外壁固定有若干個分布均勻的第二凸塊，所述第二凸塊設置為弧形凸塊；

7、所述下升降板的外壁固定有若干個分布均勻的第一凸塊，所述第一凸塊設置為半球形。

8、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述固定框上固定有滑動框，所述滑動框的內壁固定有第六導向桿，所述第六導向桿上套設有第四復位彈簧，所述第四復位彈簧的一端與滑動框的內壁固定，所述第四復位彈簧的另一端固定有第一滑塊，所述第一滑塊滑動套設于第六導向桿上。

9、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述第一滑塊上設置有第二導桿，所述第二導桿上套設有扭簧，所述扭簧的一端固定有套筒，且所述套筒與所述第二導桿連接，所述扭簧的另一端與第一滑塊的外壁固定。

10、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述套筒的內壁固定有第五復位彈簧，所述第五復位彈簧的另一端固定有套桿，所述套桿的端部轉動設置有第二滾珠；

11、所述第一導桿的端部轉動設置有第一滾珠；

12、所述第二導桿的外壁固定有第三導桿，所述第三導桿的端部轉動設置有第三滾珠。

13、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述第二導向桿的外壁套設有第一復位彈簧，所述第一復位彈簧的一端與鍛造臺的外壁固定，所述第一復位彈簧的另一端與下升降板的外壁固定，所述鍛造臺的外壁固定有多個第一導向桿，所述下升降板滑動套設于第一導向桿的外壁。

14、作為本發明所述的一種鉸鏈梁的鍛造裝置可選方案，其中：所述第二導向桿的端部固定有支撐板，所述支撐板的外壁安裝有沖壓器，所述沖壓器的輸出端固定有上升降板，所述上升降板滑動套設于第二導向桿的外壁，所述上升降板上裝配有上模具。

15、本發明所述的一種鉸鏈梁的鍛造裝置的鍛造方法，其中：還包括以下步驟：

16、s1、首先將需要進行鍛造的鋼胚放置在合并的兩個下模具之間空洞內，隨后啟動沖壓器促使上模具下壓對處于下模具內的鋼胚進行鍛壓；

17、s2、鍛壓結束后，啟動沖壓器使其帶著上模具上移復位，隨后啟動電機促使固定框轉動，固定框轉動的過程中會使兩個緊貼的下模具逐漸分離，下模具的分離可促進鋼胚與下模具分離，并且隨著固定框的繼續轉動，將鍛壓成型后的鋼胚傾倒出來；

18、s3、兩個下模具分離到最大程度后，此時隨著固定框的繼續轉動，促使套桿對下模具外壁進行敲擊，促使下模具內因鍛壓粘連的金屬碎屑脫離；

19、s4、隨著下模具繼續轉動，套桿可轉換角度對下模具的外壁其他位置進行敲擊，對不同位置敲擊可更使下模具內更大范圍的粘連鐵屑脫落。

20、與現有技術相比，本發明的有益效果：

21、本發明中，通過鍛造結束后啟動電機，從而達到在鍛造結束后對下模具的逐漸分離，且隨著電機的啟動，可使下模具逐漸傾斜且同時分離，將內部成型鋼胚傾倒出，更好的進行脫模。

22、本發明中，通過繼續啟動電機，從而使下模具在分離后開口朝下時，使第三導桿和第三滾珠不斷敲擊下模具的外壁，使下模具內因鍛造粘連的金屬碎屑脫離內壁，從而掉落到外界，防止金屬碎屑粘連堆積在下模具內壁導致模具內輪廓模糊，且當下模具收到敲擊時，會反復震顫多次抖落內壁的碎屑。

23、本發明中，通過下模具的轉動過程中，是第三導桿和第三滾珠改變對下模具的敲擊位置，從而可對下模具更大范圍進行敲擊，即可作用下模具內壁的更大范圍進行敲擊震顫，進一步的增加了對下模具內壁碎屑的清潔程度。

技術特征：

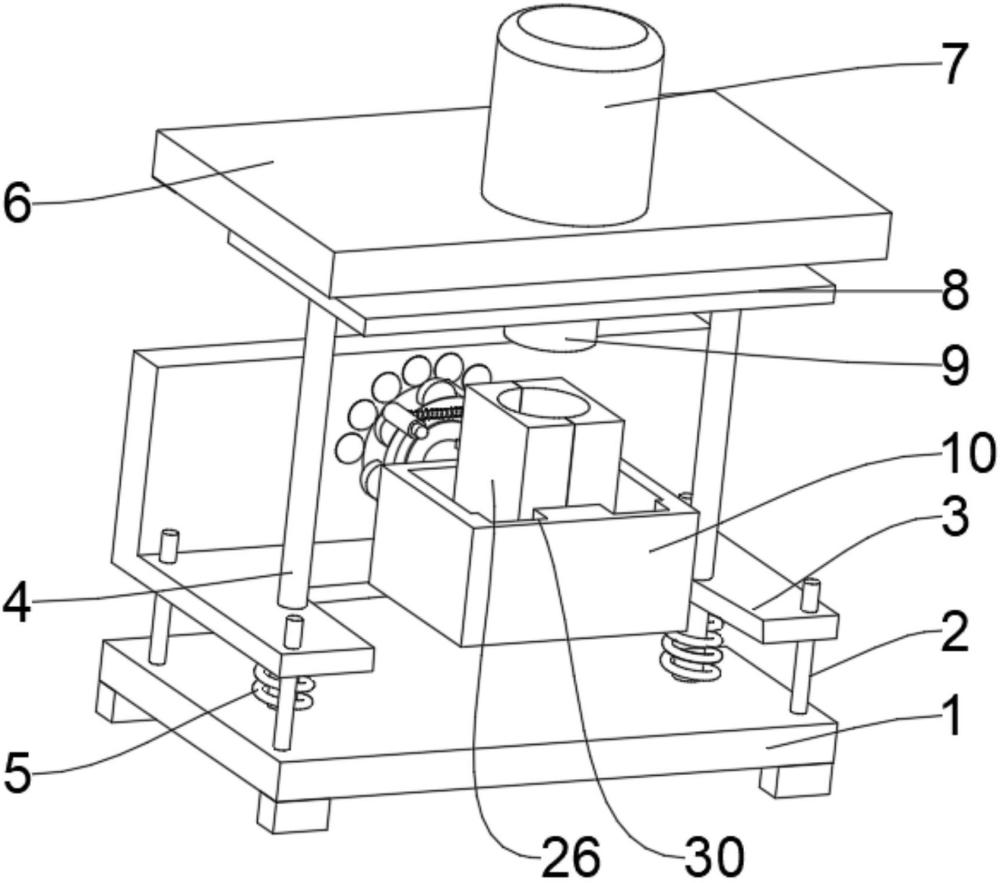

1.一種鉸鏈梁的鍛造裝置，包括鍛造臺（1），其特征在于：所述鍛造臺（1）的外壁固定有多個第二導向桿（4），所述第二導向桿（4）的外壁滑動設置有下升降板（3），所述下升降板（3）上安裝有電機（11），所述電機（11）的輸出端固定有輸出軸（12），所述輸出軸（12）的一端固定有固定框（10），所述固定框（10）上開設有通槽（20），所述固定框（10）的內壁固定有第四導向桿（24），所述第四導向桿（24）的外壁滑動設置有兩個下模具（26）；

2.根據權利要求1所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述下模具（26）上開設有第二滑槽（27），所述第二滑槽（27）的內壁固定有第五導向桿（28），所述第四導向桿（24）上開設有第一滑槽（25），所述第五導向桿（28）設置于第一滑槽（25）內，所述第五導向桿（28）的外壁套設有第三復位彈簧（29），所述第三復位彈簧（29）的一端與第二滑槽（27）的內壁固定，所述第三復位彈簧（29）的抵觸在第一滑槽（25）的槽口處。

3.根據權利要求1所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述固定框（10）的外壁固定有第三導向桿（17），所述第三導向桿（17）的外壁套設有第二復位彈簧（19），所述第二復位彈簧（19）的一端與固定框（10）的外壁固定，所述第二復位彈簧（19）的另一端與抵觸塊（18）的外壁固定，所述抵觸塊（18）滑動套設在第三導向桿（17）的外壁。

4.根據權利要求1所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述固定盤（14）的外壁固定有若干個分布均勻的第二凸塊（15），所述第二凸塊（15）設置為弧形凸塊；

5.根據權利要求1所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述固定框（10）上固定有滑動框（31），所述滑動框（31）的內壁固定有第六導向桿（32），所述第六導向桿（32）上套設有第四復位彈簧（33），所述第四復位彈簧（33）的一端與滑動框（31）的內壁固定，所述第四復位彈簧（33）的另一端固定有第一滑塊（34），所述第一滑塊（34）滑動套設于第六導向桿（32）上。

6.根據權利要求5所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述第一滑塊（34）上設置有第二導桿（35），所述第二導桿（35）上套設有扭簧（36），所述扭簧（36）的一端固定有套筒（37），且所述套筒（37）與所述第二導桿（35）連接，所述扭簧（36）的另一端與第一滑塊（34）的外壁固定。

7.根據權利要求6所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述套筒（37）的內壁固定有第五復位彈簧（38），所述第五復位彈簧（38）的另一端固定有套桿（39），所述套桿（39）的端部轉動設置有第二滾珠（40）；

8.根據權利要求1所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述第二導向桿（4）的外壁套設有第一復位彈簧（5），所述第一復位彈簧（5）的一端與鍛造臺（1）的外壁固定，所述第一復位彈簧（5）的另一端與下升降板（3）的外壁固定，所述鍛造臺（1）的外壁固定有多個第一導向桿（2），所述下升降板（3）滑動套設于第一導向桿（2）的外壁。

9.根據權利要求1所述的一種鉸鏈梁的鍛造裝置，其特征在于：所述第二導向桿（4）的端部固定有支撐板（6），所述支撐板（6）的外壁安裝有沖壓器（7），所述沖壓器（7）的輸出端固定有上升降板（8），所述上升降板（8）滑動套設于第二導向桿（4）的外壁，所述上升降板（8）上裝配有上模具（9）。

10.根據權利要求1-9任意一項所述的一種鉸鏈梁的鍛造裝置的鍛造方法，其特征在于，還包括以下步驟：

技術總結
本發明涉及鉸鏈梁鍛造技術領域，具體為一種鉸鏈梁的鍛造裝置及鍛造方法，包括鍛造臺，所述鍛造臺的外壁固定有多個第二導向桿，所述第二導向桿的外壁滑動設置有下升降板，所述下升降板上安裝有電機，所述電機的輸出端固定有輸出軸，所述輸出軸的一端固定有固定框，所述固定框上開設有通槽。該鉸鏈梁的鍛造裝置及鍛造方法，通過繼續啟動電機，從而使下模具在分離后開口朝下時，使第三導桿和第三滾珠不斷敲擊下模具的外壁，使下模具內因鍛造粘連的金屬碎屑脫離內壁，從而掉落到外界，防止金屬碎屑粘連堆積在下模具內壁導致模具內輪廓模糊，且當下模具收到敲擊時，會反復震顫多次抖落內壁的碎屑。

技術研發人員：郗童,張立義,劉玉保,戎利安,郭書田
受保護的技術使用者：定襄縣同立重工有限公司
技術研發日：
技術公布日：2025/4/28
