本實用新型涉及機械生產設備，尤其是一種具有吸熱結構的升降式打磨裝置。

背景技術：

當今社會，我國正處于高速發展的道路上，機械化程度也越來越高，在生產中占的比重也越來越大，鑄造行業作為我國的基本生產行業之一，其對于我國的經濟有著重要的作用，它不僅對于國家發展有著重要的作用，而且對于企業的生產經營也有著直接的影響。在鑄造生產過程中，在鑄件初步加工完成，都會有打磨階段，用于打磨鑄件，使鑄件外形滿足所需要求，這對于鑄件的質量有著直觀的了解，所以，打磨裝置是鑄件生產中必不可少的一項設備，傳統的打磨裝置由于調節效果差與打磨效果差的原因，生產效率低下，已經不能滿足當今社會的生產需求，因此，如何提供一種提高生產效率的便于調節的打磨裝置，是本領域技術人員需要解決的問題。

技術實現要素：

本實用新型的目的是提供一種具有吸熱結構的升降式打磨裝置，用于高效完成鑄件打磨，提高生產效率。

本實用新型為解決其技術問題所采用的技術方案是，

一種具有吸熱結構的升降式打磨裝置，包括底座，還包括設置于底座上端的立柱，還包括設置于底座上端的打磨盤，還包括設置于底座上端的 升降臺，所述底座為長方體形狀，所述立柱為框架結構，立柱數量為兩根，平行設置于底座上端，立柱下端通過螺栓與底座上表面相連接，兩根立柱之間還設置有橫梁，所述橫梁兩端通過螺栓與立柱側壁相連接，橫梁與底座保持平行，所述打磨盤套設于橫梁側面，打磨盤為圓盤狀，打磨盤通過固定軸與橫梁相連接，所述立柱側面還設置有電機，所述電機與打磨盤之間還設置有傳動部件，所述升降臺設置于打磨盤下端，升降臺為圓盤狀，升降臺表面設置有固定夾具，所述升降臺下端還設置有升降座，所述升降座與升降臺之間還設置有升降桿，所述升降臺下端還設置有氣缸，所述底座內部還設置有吸熱結構，所述吸熱結構包括吸熱板、散熱板、導熱柱和水冷區，吸熱板通過若干導熱柱與散熱板連接，所述吸熱板和散熱板的側邊之間均設有連接板，吸熱板、散熱板和連接板構成密閉空間，在所述密閉空間內設有冷卻液；

進一步的，所述電機為減速電機；

進一步的，所述固定夾具數量為兩個，分別設置于升降臺上表面兩側位置，所述升降座數量為兩個，分別設置于氣缸兩側位置，且兩個升降座保持平行，所述升降桿與升降座數量保持一致；

本實用新型的優點在于，該種具有吸熱結構的升降式打磨裝置采用電機與傳動部件帶動打磨盤的設計，同時采用升降臺的設計，完成工件的上下移動，提高了打磨效果，可調節性高，有利于提高生產效率；該種具有吸熱結構的升降式打磨裝置結構簡單，便于操作與維修，占地面積小，實用性非常高，具有散熱功能，不會因長時間使用積累熱量而影響使用。

附圖說明

圖1是本實用新型提出的具有吸熱結構的升降式打磨裝置的結構示意 圖；

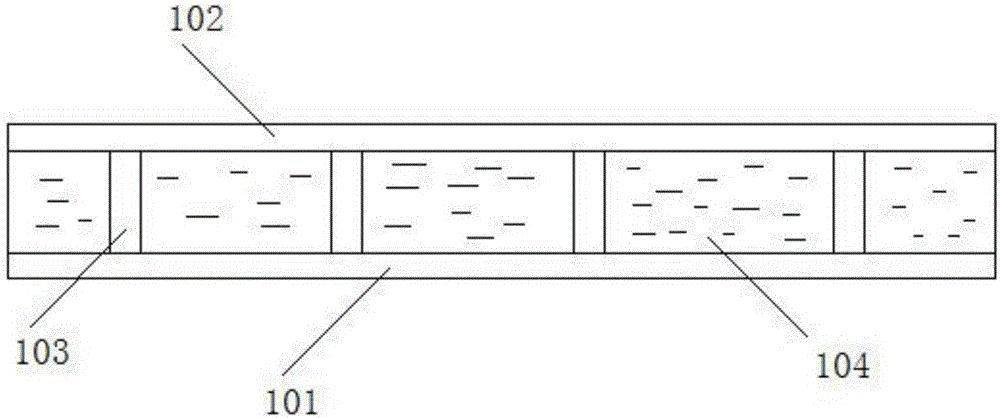

圖2是本實用新型提出的吸熱結構的結構示意圖；

其中：1-底座；101-吸熱板；102-散熱板；103-導熱柱；104-水冷區；2-立柱；3-打磨盤；4-升降臺；5-橫梁；6-電機；7-傳動部件；8-固定夾具；9-升降座；10-升降桿；11-氣缸。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合圖示與具體實施例，進一步闡述本實用新型。

如圖1與圖2所示，本實用新型提出的具有吸熱結構的升降式打磨裝置包括底座1，還包括設置于底座1上端的立柱2，還包括設置于底座1上端的打磨盤3，還包括設置于底座1上端的升降臺4，所述底座1為長方體形狀，所述立柱2為框架結構，立柱2數量為兩根，平行設置于底座1上端，立柱2下端通過螺栓與底座1上表面相連接，兩根立柱2之間還設置有橫梁5，所述橫梁5兩端通過螺栓與立柱2側壁相連接，橫梁5與底座1保持平行，所述打磨盤3套設于橫梁5側面，打磨盤3為圓盤狀，打磨盤3通過固定軸與橫梁5相連接，所述立柱2側面還設置有電機6，所述電機6與打磨盤3之間還設置有傳動部件7，所述升降臺4設置于打磨盤3下端，升降臺4為圓盤狀，升降臺4表面設置有固定夾具8，所述升降臺4下端還設置有升降座9，所述升降座9與升降臺4之間還設置有升降桿10，所述升降臺4下端還設置有氣缸11，所述底座1內部還設置有避震結構，所述吸熱結構包括吸熱板101、散熱板102、導熱柱103和水冷區104，吸熱板通過若干導熱柱103與散熱板102連接，所述吸熱板101和散熱板102的側邊之間均設有連接板，吸熱板101、散熱板102和連接板構成密閉空間， 在所述密閉空間內設有冷卻液；

進一步的，所述電機6為減速電機6；

進一步的，所述固定夾具8數量為兩個，分別設置于升降臺4上表面兩側位置，所述升降座9數量為兩個，分別設置于氣缸11兩側位置，且兩個升降座9保持平行，所述升降桿10與升降座9數量保持一致；

該種具有吸熱結構的升降式打磨裝置采用電機6與傳動部件7帶動打磨盤3的設計，同時采用升降臺4的設計，完成工件的上下移動，提高了打磨效果，可調節性高，有利于提高生產效率；該種具有吸熱結構的升降式打磨裝置結構簡單，便于操作與維修，占地面積小，實用性非常高。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
