本實用新型涉及機械加工技術領域，尤其涉及一種磨床測量系統的鎖緊裝置。

背景技術：

鎖緊裝置在軋輥磨床的測量系統中至關重要，軋輥磨床測量頭安裝在測量臂上，平時不測量工件時，兩個測量臂處于水平位置；當需要測量工件外圓時，兩個測量臂豎直放下。測量臂由水平調整為豎直狀態是由鎖緊油缸完成的。

現有技術中，如專利號為201620030481.5，申請日為2016.01.13《用于磨床的微調鎖緊裝置》，該實用新型結構簡單，能夠降低制作成本，微調精度高，能夠提高加工精度。但是該實用新型結構穩定性不夠、鎖緊機制欠佳、測量精度低，有待進一步改進。

技術實現要素：

針對上述現有技術的現狀，本實用新型所要解決的技術問題在于提供一種結構穩定、鎖緊可靠而迅速、測量精度高的磨床測量系統的鎖緊裝置。

本實用新型解決上述技術問題所采用的技術方案為：一種磨床測量系統的鎖緊裝置，包括旋轉支架、鎖緊螺釘、鎖緊油缸、伸縮油缸、連接法蘭和活塞桿，其特征在于：所述旋轉支架的上方固定有鎖緊螺釘；所述活塞桿的一端連接在旋轉支架上，另一端連接有鎖緊油缸，所述鎖緊油缸的另一端設置有連接法蘭，所述連接法蘭的另一側連接有伸縮油缸。

與現有技術相比，本實用新型的優點在于：本實用新型可以在油缸活塞桿伸出或退回的任意位置實現可靠地鎖緊，即使突遇斷電等極端狀態，油缸仍能保持鎖緊狀態，提高了測量系統的精度和穩定性。

附圖說明

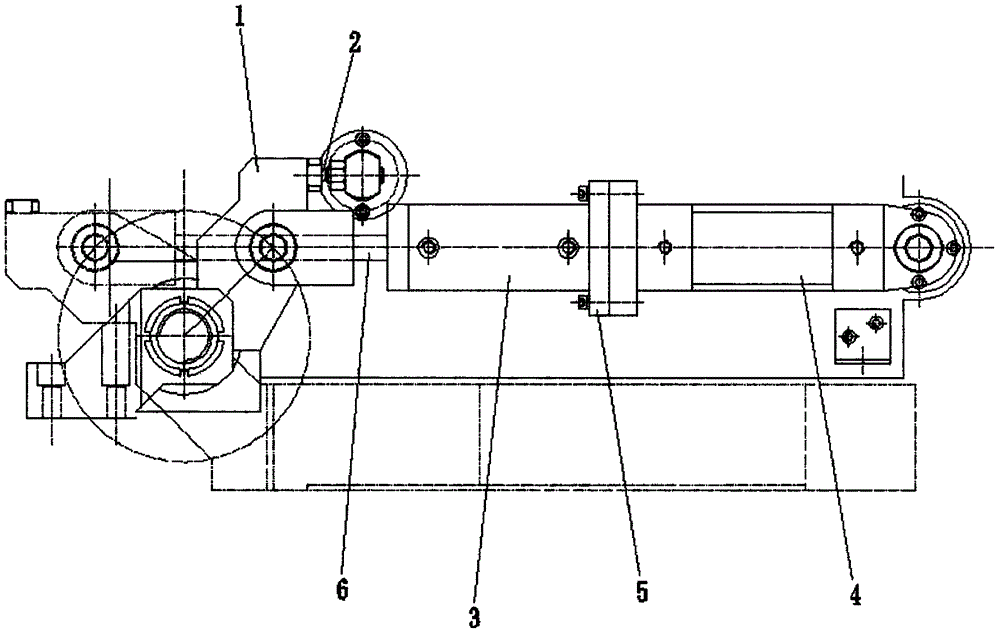

圖1為本實用新型的結構圖；

圖2為本實用新型的鎖緊油缸處的結構放大圖。

具體實施方式

如圖1-2所示，一種磨床測量系統的鎖緊裝置，包括旋轉支架1、鎖緊螺釘2、鎖緊油缸3、伸縮油缸4、連接法蘭5和活塞桿6；旋轉支架1的下方與測量組件7相連，旋轉支架1的上方固定有鎖緊螺釘2；活塞桿6的一端連接在旋轉支架1上，另一端連接有鎖緊油缸3，鎖緊油缸3的另一端設置有連接法蘭5，連接法蘭5的另一側連接有伸縮油缸4。

在測量工件時，測量組件及工件都有相對運動，僅靠油壓力不能保證測量頭的位置精度，而且隨著液壓油波動也會影響測量頭位置精度。在設備斷電時，若沒有鎖緊機構，測量組件不能保持水平或豎直狀態。本實用新型可以在油缸活塞桿6伸出或退回的任意位置實現可靠地鎖緊，即使突遇斷電等極端狀態，油缸仍能保持鎖緊狀態，提高了測量系統的精度和穩定性。

最后應說明的是：以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的技術人員應當理解，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行同等替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神與范圍。
