本技術涉及磨塊，具體為一種浮動油封雙面磨塊。

背景技術：

1、浮動油封是一種特殊型式的機械密封，是為適應惡劣的工作環境而發展起來的一種緊湊型的機械密封方式，它具有抗污染能力強、耐磨、耐沖擊、工作可靠、端面磨損自動補償、結構簡單等優點，在工程機械產品上應用最為普遍，在各種輸送機、砂處理設備、混凝土設備上也應用廣泛，浮動油封打磨的時候都需要磨塊將浮動油封壓在磨盤上進行打磨，浮動油封具有前密封面和后密封面，前密封面用于浮動油封之間的密封，后密封面用于浮動油封和設備之間的密封，如公開號為cn205226372u的專利，公開了一種浮動油封雙面磨塊，包括一個塊體，塊體呈圓柱狀設置，塊體一端的表面上開有用于容納浮動油封前密封面的凹槽一，凹槽一靠近塊體端面的邊緣處，塊體另一端的表面上開有用于容納浮動油封后密封面的凹槽二，凹槽二靠近塊體端面的邊緣處。該裝置使磨塊能夠對浮動油封兩個密封面進行加工，實現了雙面加工的效果，但是打磨效率較低，不能同時對前密封面和后密封面進行打磨。

2、為此，本實用新型提供一種浮動油封雙面磨塊。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種浮動油封雙面磨塊，以解決上述背景技術中提出的問題，本實用新型可以帶動浮動油封轉動打磨，還可以通過安裝環帶動兩個浮動油封對調翻轉；可以同時對浮動油封的兩個密封面和外周側進行打磨，提高工作效率。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種浮動油封雙面磨塊，包括外殼，所述外殼內轉動配合有安裝環，安裝環內轉動配合有轉環，轉環內的前后兩側均開設有凹槽，凹槽內放置有浮動油封，凹槽內裝設有多個第一伸縮桿，外殼一側裝設有第一連接塊，第一連接塊上裝設有第一磨塊，外殼的另一側裝設有第二連接塊，第二連接塊上裝設有第二磨塊，凹槽內固定有第三磨塊。

3、進一步的，所述外殼內轉動配合有兩個轉軸，轉軸的一端與安裝環固定連接，轉軸的另一端設有螺紋頭。

4、進一步的，所述螺紋頭位于外殼的相對外部，螺紋頭上裝設有螺母。

5、進一步的，所述安裝環與外殼之間設有間隙。

6、進一步的，所述第一伸縮桿固定于凹槽內的一側，第一伸縮桿的一端與浮動油封相接觸。

7、進一步的，所述外殼一側固定有第二伸縮桿，第二伸縮桿的一端與第一連接塊固定連接。

8、進一步的，所述外殼的另一側固定有第三伸縮桿，第三伸縮桿的一端與第二連接塊固定連接，第三伸縮桿的一部分位于外殼的殼壁內。

9、進一步的，所述轉環的軸心部開設有螺紋槽。

10、本實用新型的有益效果：本實用新型一種浮動油封雙面磨塊，包含外殼；安裝環；轉環；浮動油封；第一連接塊；第一磨塊；第二連接塊；第二磨塊；凹槽；第三磨塊。

11、在外殼內轉動設置安裝環，在安裝環內轉動安裝轉環，可以在轉環的前后兩側安裝浮動油封，通過轉環帶動浮動油封轉動打磨，還可以通過安裝環帶動兩個浮動油封對調翻轉，在第一連接塊上安裝第一磨塊，在第二連接塊上安裝第二磨塊，在凹槽內安裝第三磨塊，可以同時對浮動油封的兩個密封面和外周側進行打磨，提高工作效率。

技術特征：

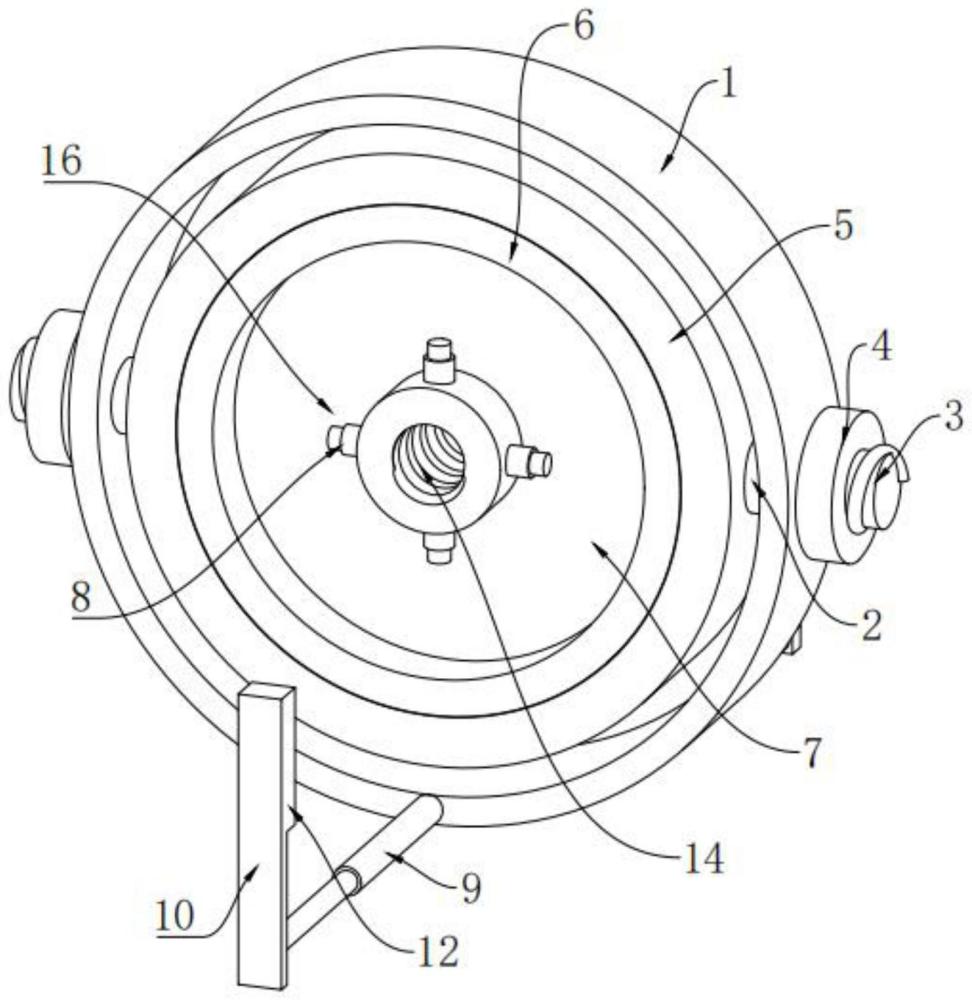

1.一種浮動油封雙面磨塊，包括外殼(1)，其特征在于，所述外殼(1)內轉動配合有安裝環(5)，安裝環(5)內轉動配合有轉環(6)，轉環(6)內的前后兩側均開設有凹槽(7)，凹槽(7)內放置有浮動油封，凹槽(7)內裝設有多個第一伸縮桿(8)，外殼(1)一側裝設有第一連接塊(10)，第一連接塊(10)上裝設有第一磨塊(12)，外殼(1)的另一側裝設有第二連接塊(11)，第二連接塊(11)上裝設有第二磨塊(13)，凹槽(7)內固定有第三磨塊(16)。

2.根據權利要求1所述的一種浮動油封雙面磨塊，其特征在于：所述外殼(1)內轉動配合有兩個轉軸(2)，轉軸(2)的一端與安裝環(5)固定連接，轉軸(2)的另一端設有螺紋頭(3)。

3.根據權利要求2所述的一種浮動油封雙面磨塊，其特征在于：所述螺紋頭(3)位于外殼(1)的相對外部，螺紋頭(3)上裝設有螺母(4)。

4.根據權利要求1所述的一種浮動油封雙面磨塊，其特征在于：所述安裝環(5)與外殼(1)之間設有間隙。

5.根據權利要求1所述的一種浮動油封雙面磨塊，其特征在于：所述第一伸縮桿(8)固定于凹槽(7)內的一側，第一伸縮桿(8)的一端與浮動油封相接觸。

6.根據權利要求1所述的一種浮動油封雙面磨塊，其特征在于：所述外殼(1)一側固定有第二伸縮桿(9)，第二伸縮桿(9)的一端與第一連接塊(10)固定連接。

7.根據權利要求1所述的一種浮動油封雙面磨塊，其特征在于：所述外殼(1)的另一側固定有第三伸縮桿(15)，第三伸縮桿(15)的一端與第二連接塊(11)固定連接，第三伸縮桿(15)的一部分位于外殼(1)的殼壁內。

8.根據權利要求1所述的一種浮動油封雙面磨塊，其特征在于：所述轉環(6)的軸心部開設有螺紋槽(14)。

技術總結
本技術提供一種浮動油封雙面磨塊，包括外殼，所述外殼內轉動配合有安裝環，安裝環內轉動配合有轉環，轉環內的前后兩側均開設有凹槽，凹槽內放置有浮動油封，凹槽內裝設有多個第一伸縮桿，外殼一側裝設有第一連接塊，第一連接塊上裝設有第一磨塊，外殼的另一側裝設有第二連接塊，第二連接塊上裝設有第二磨塊，凹槽內固定有第三磨塊。在本技術中，在外殼內轉動設置安裝環，在安裝環內轉動安裝轉環，可以在轉環的前后兩側安裝浮動油封，通過轉環帶動浮動油封轉動打磨，還可以通過安裝環帶動兩個浮動油封對調翻轉，可以同時對浮動油封的兩個密封面和外周側進行打磨，提高工作效率。

技術研發人員：喻拯昊,喻思純
受保護的技術使用者：武漢鑫華封機械制造有限責任公司
技術研發日：20240426
技術公布日：2025/4/28
