本技術涉及裝飾裝修，具體為一種可防揚塵的墻面打磨設備。

背景技術：

1、打磨設備是用于對物體表面進行打磨處理的工具或機器，常見的打磨設備包括手持式打磨機，如角磨機等，可用于各種小型工件或局部區域的打磨；還有臺式打磨機，適用于在固定工作臺上進行較為精細的打磨操作。

2、在裝飾裝修用的打磨設備需要對墻面進行打磨，而當現有的打磨設備進行使用時，會產生大量的揚塵，這些揚塵不僅會對施工環境造成嚴重污染，影響施工人員的健康，還可能擴散到周圍環境中，對空氣質量產生不良影響。而大量揚塵的產生導致施工現場能見度降低，增加了施工的危險性；同時，長期暴露于揚塵環境中的施工人員，面臨著呼吸道疾病等健康風險的威脅。

技術實現思路

1、本實用新型的目的在于提供一種可防揚塵的墻面打磨設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可防揚塵的墻面打磨設備，包括打磨機，所述打磨機底部轉動連接有打磨盤，所述打磨機表面設置有活動組件和防塵組件，當連接塊向下滑動時可以通過旋轉活動塊來帶動插塊貫穿定位塊，當插塊貫穿定位塊時可以提高防護罩在對打磨灰塵進行防護時的穩定性和固定效果，而當打磨機停止作業時，且所述防塵組件包括：

3、固定塊，所述固定塊固定安裝在打磨機的表面，所述固定塊內部滑動連接有滑桿，所述滑桿表面固定安裝有固定彈簧，所述固定彈簧固定安裝在固定塊的內部，所述滑桿表面固定安裝有固定板，所述固定板底部固定安裝有防護罩，所述防護罩滑動連接在打磨機的表面；

4、連接板，所述連接板固定安裝在滑桿的頂部，所述連接板底部固定安裝有連接塊，所述連接塊底部鉸接有活動塊，所述活動塊內部滑動連接有插塊，所述插塊外側固定安裝有活動彈簧，所述活動彈簧固定安裝在活動塊的內部；

5、定位塊，所述定位塊固定安裝在固定塊的內部，可以利用固定彈簧帶動防護罩的復位，從而便于工作人員對打磨盤的更換與維護。

6、優選的，所述活動組件包括：轉軸，所述轉軸轉動連接在固定塊的內部，所述轉軸右側滑動連接有滑動桿，所述滑動桿右側固定安裝有伸縮板，所述伸縮板一端固定安裝在連接板的底部，所述伸縮板另一端固定安裝在固定塊的內部。

7、優選的，所述轉軸底部固定安裝有敲擊板，所述敲擊板外側鉸接有敲擊桿，所述敲擊桿里側固定安裝有扭簧的一端，所述扭簧的另一端固定安裝在敲擊板的表面。

8、優選的，所述防護罩表面固定安裝有觸發塊，所述觸發塊頂部固定安裝有觸發桿，當固定板向下滑動時還會帶動伸縮板的收縮，當伸縮板收縮時會帶動滑動桿在轉軸的表面滑動，當滑動桿滑動時會帶動轉軸的旋轉，當轉軸旋轉時會帶動敲擊板和敲擊桿的和轉動，當敲擊桿轉動時會敲擊在防護罩頂部的觸發桿的表面，從而對防護罩產生震動，可以對防護罩內壁上粘附的灰塵進行清潔，從而防止灰塵粘附時間過久而造成降低防護罩的實用性。

9、優選的，所述定位塊表面開設有凹槽，可以利用定位塊對插塊進行限制。

10、優選的，所述轉軸表面開設有弧形槽，可以利用滑桿的滑動帶動轉軸的旋轉。

11、優選的，所述活動塊橫切面為l形，可以提高活動塊和連接塊的連接效果。

12、與現有技術相比，本實用新型提供了一種可防揚塵的墻面打磨設備，具備以下有益效果：

13、1、該可防揚塵的墻面打磨設備，當連接塊向下滑動時可以通過旋轉活動塊來帶動插塊貫穿定位塊，當插塊貫穿定位塊時可以提高防護罩在對打磨灰塵進行防護時的穩定性和固定效果，而當打磨機停止作業時，可以利用固定彈簧帶動防護罩的復位，從而便于工作人員對打磨盤的更換與維護。

14、2、該可防揚塵的墻面打磨設備，當固定板向下滑動時還會帶動伸縮板的收縮，當伸縮板收縮時會帶動滑動桿在轉軸的表面滑動，當滑動桿滑動時會帶動轉軸的旋轉，當轉軸旋轉時會帶動敲擊板和敲擊桿的和轉動，當敲擊桿轉動時會敲擊在防護罩頂部的觸發桿的表面，從而對防護罩產生震動，可以對防護罩內壁上粘附的灰塵進行清潔，從而防止灰塵粘附時間過久而造成降低防護罩的實用性。

技術特征：

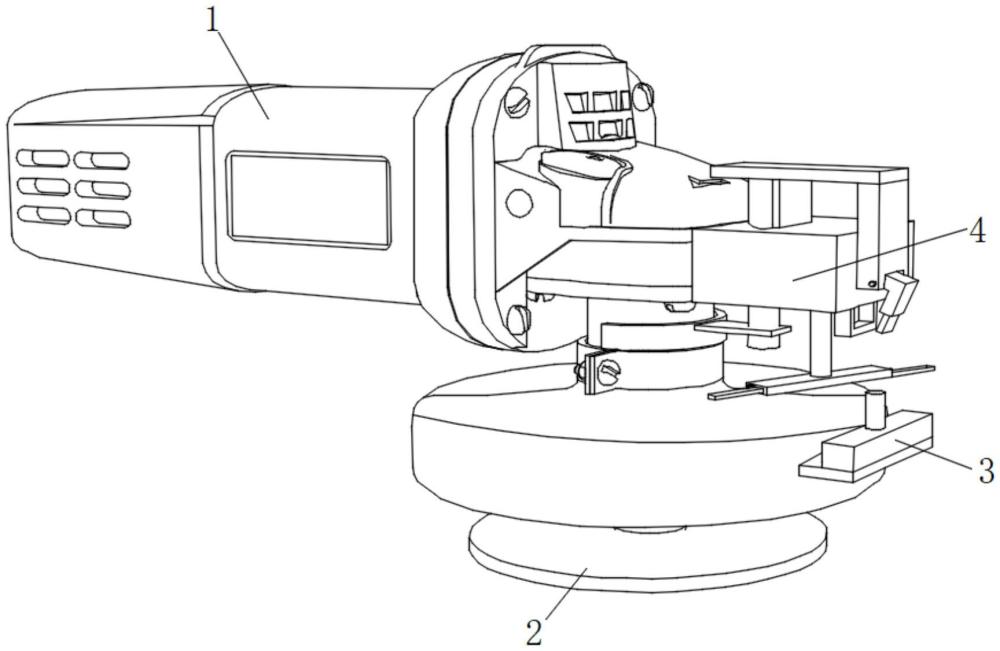

1.一種可防揚塵的墻面打磨設備，包括打磨機(1)，其特征在于：所述打磨機(1)底部轉動連接有打磨盤(2)，所述打磨機(1)表面設置有活動組件(3)和防塵組件(4)，且所述防塵組件(4)包括：

2.根據權利要求1所述的一種可防揚塵的墻面打磨設備，其特征在于：所述活動組件(3)包括：轉軸(31)，所述轉軸(31)轉動連接在固定塊(41)的內部，所述轉軸(31)右側滑動連接有滑動桿(32)，所述滑動桿(32)右側固定安裝有伸縮板(33)，所述伸縮板(33)一端固定安裝在連接板(46)的底部，所述伸縮板(33)另一端固定安裝在固定塊(41)的內部。

3.根據權利要求2所述的一種可防揚塵的墻面打磨設備，其特征在于：所述轉軸(31)底部固定安裝有敲擊板(34)，所述敲擊板(34)外側鉸接有敲擊桿(35)，所述敲擊桿(35)里側固定安裝有扭簧(36)的一端，所述扭簧(36)的另一端固定安裝在敲擊板(34)的表面。

4.根據權利要求1所述的一種可防揚塵的墻面打磨設備，其特征在于：所述防護罩(45)表面固定安裝有觸發塊(37)，所述觸發塊(37)頂部固定安裝有觸發桿(38)。

5.根據權利要求1所述的一種可防揚塵的墻面打磨設備，其特征在于：所述定位塊(411)表面開設有凹槽(4110)。

6.根據權利要求2所述的一種可防揚塵的墻面打磨設備，其特征在于：所述轉軸(31)表面開設有弧形槽(310)。

7.根據權利要求1所述的一種可防揚塵的墻面打磨設備，其特征在于：所述活動塊(48)橫切面為l形。

技術總結
本技術涉及裝飾裝修技術領域，且公開了一種可防揚塵的墻面打磨設備，包括打磨機，所述打磨機底部轉動連接有打磨盤，所述打磨機表面設置有活動組件和防塵組件，且所述防塵組件包括：固定塊，所述固定塊固定安裝在打磨機的表面，所述固定塊內部滑動連接有滑桿，所述滑桿表面固定安裝有固定彈簧，所述固定彈簧固定安裝在固定塊的內部，該可防揚塵的墻面打磨設備，當連接塊向下滑動時可以通過旋轉活動塊來帶動插塊貫穿定位塊，當插塊貫穿定位塊時可以提高防護罩在對打磨灰塵進行防護時的穩定性和固定效果，而當打磨機停止作業時，可以利用固定彈簧帶動防護罩的復位，從而便于工作人員對打磨盤的更換與維護。

技術研發人員：張輝彪,張志彪
受保護的技術使用者：江西品控建設工程有限公司
技術研發日：20240724
技術公布日：2025/4/28
