本發明涉及柴油濾清器表面處理，特別涉及一種用于柴油濾清器表面處理的加工設備。

背景技術：

1、柴油濾清器用于去除柴油中的顆粒物、水分和其他污染物，保護發動機，干凈的柴油能減少發動機磨損，延長使用壽命，打磨、拋光濾清器外殼的內部能去除毛刺、氧化層和不平整，提升濾清器的性能和抗腐蝕能力，光滑的表面有助于確保濾清器與發動機的密封性，防止泄漏。

2、但是現有技術容易忽視柴油濾清器外殼內部的底部與側壁的打磨和拋光，?導致濾清器外殼內部的底部與側壁的連接處打磨不徹底，?所以急需一種用于柴油濾清器表面處理的加工設備。

技術實現思路

1、針對上述技術問題，本發明采用的技術方案為：一種用于柴油濾清器表面處理的加工設備，包括支撐機構、拋光機構，支撐機構包括支板柱、主動柱，主動柱的凸柱軸向滑動安裝在支板柱的軸向軌上，凸柱與支板柱的環槽滑動配合，主動柱的空心柱軸向滑動安裝有從動柱，空心柱與從動柱之間均勻的連接有多組調節機構，調節機構的連桿與調節組件之間轉動連接，拋光機構的主拋光器與拋光組件之間轉動連接，主拋光器轉動安裝在連桿與調節組件的轉動連接處，拋光組件尾部滑動安裝在連桿上，連桿上的限位組件調節主拋光器與拋光組件的夾角，支板柱與主動柱之間轉動安裝有凸輪柱，主動柱的凸柱滑動安裝在凸輪柱的弧軌上，支板柱上的動力機構驅動凸輪柱帶動凸柱從軸向軌滑動至環槽，拋光機構對濾清器外殼內部進行拋光。

2、進一步地，所述支撐機構還包括定心彈簧，從動柱與空心柱同軸心，從動柱軸向滑動安裝在空心柱內部，定心彈簧設置在空心柱與從動柱之間，定心彈簧滑動安裝在從動柱上。凸輪柱轉動，在環槽的限制作用下，驅動凸柱在軸向軌上滑動；從動柱底部與濾清器外殼內底部接觸時，凸輪柱通過凸柱繼續驅動主動柱向下移動，空心柱與從動柱之間發生相對滑動，定心彈簧壓縮，連桿與調節組件的夾角發生改變，從而使拋光機構的拋光組件、主拋光器與濾清器外殼內壁緊密接觸。

3、進一步地，所述凸輪柱套裝在主動柱外部，凸輪柱與主動柱同軸心，凸輪柱與支板柱同軸心，環槽的軸向高度大于凸柱的直徑。凸柱滑動至環槽時，凸輪柱繼續轉動，帶動凸柱在環槽內部滑動，從而使主動柱在支板柱內部進行自轉，在多組調節機構的作用下，對濾清器外殼進行定心，濾清器外殼與主動柱同軸心，主動柱轉動時帶動拋光機構對濾清器外殼內部進行拋光。

4、進一步地，所述調節組件包括調節桿、空心桿,空心桿轉動安裝在從動柱底部的耳銷上，調節桿滑動安裝在調節桿內部，調節桿與空心桿之間設置有調節彈簧,調節桿端部與連桿轉動安裝。拋光機構與濾清器外殼內壁接觸時，隨著從動柱與空心柱之間距離的縮小，定心彈簧壓縮，調節彈簧調節調節桿與空心桿的相對位置，保證凸柱滑動至環槽處時，從動柱與濾清器外殼同軸心，拋光機構與濾清器外殼內壁緊密接觸，便于拋光機構進行拋光。

5、進一步地，所述拋光組件包括從拋光器、拋光桿,從拋光器端部與主拋光器端部轉動安裝，從拋光器的齒與主拋光器的齒相互咬合，連桿的矩形軌上滑動安裝有拋光塊,拋光桿轉動安裝在拋光塊上，拋光桿與從拋光器的滑桿滑動安裝。調節拋光塊在矩形軌上的位置，適應濾清器外殼底部與側壁的弧度，便于主拋光器、從拋光器與濾清器外殼底部與側壁的連接處緊密接觸，提高拋光效果。

6、進一步地，所述拋光機構還包括定位組件，所述定位組件包括定位板、定位彈簧,滑桿上設置有銷座，定位板設置在銷座上方，定位板上固定安裝有定位桿,定位桿滑動安裝在銷座上，定位彈簧設置在定位桿底部與銷座之間，定位彈簧滑動安裝在定位桿上，拋光桿上設置有定位孔,定位桿底部與定位孔接觸配合。定位桿底部與定位孔接觸配合，限制拋光桿與滑桿的相對位置，與拋光塊在矩形軌上的位置相配合，增大主拋光器與從拋光器之間角度的可調范圍，從而更好的使主拋光器、從拋光器與濾清器外殼底部與側壁的連接處緊密接觸，提高拋光效果。

7、進一步地，所述拋光機構還包括限位組件，所述限位組件包括限位板、限位彈簧,限位板上固定安裝有兩組限位桿,限位桿滑動安裝在連桿的矩形槽上，限位彈簧設置在拋光塊與限位桿底部之間，限位彈簧滑動安裝在限位桿上，限位板上設置有限位柱，拋光塊上設置有限位孔，主拋光器上設置有多組限位槽，限位柱與限位孔、限位槽接觸配合。限位柱與限位孔、限位槽接觸配合，限制拋光塊在連桿上的位置，調節拋光塊在連桿上的位置，對限位板施加向上的力，限位彈簧壓縮，限位柱斷開與限位槽、限位孔的接觸，將拋光塊調節至目標位置，斷開對限位板施加的力，拋光塊的位置固定，從而改變主拋光器和從拋光器的角度和空間維度，提高了主拋光器、從拋光器與濾清器外殼底部與側壁的連接處的接觸效果，從而提高拋光效果。

8、進一步地，所述動力機構包括從動齒輪、齒輪組件，所述從動齒輪與凸輪柱同軸心，從動齒輪與凸輪柱固定安裝，齒輪組件轉動安裝在支板柱頂部，所述齒輪組件包括不完全小齒輪、不完全內齒輪,不完全小齒輪與不完全內齒輪之間固定連接有齒輪架,齒輪架轉動安裝在支板柱頂部，不完全內齒輪、不完全小齒輪分別與從動齒輪嚙合。齒輪架轉動帶動不完全內齒輪和不完全小齒輪轉動，不完全內齒輪與從動齒輪嚙合時，驅動從動齒輪帶動凸輪柱順時針轉動，主動柱的凸柱在軸向軌和弧軌上向環槽滑動，此過程中，主動柱和從動柱驅動調節機構與濾清器外殼側壁接觸，直至凸柱滑動至環槽內部，凸輪柱帶動主動柱在支板柱內部做圓周運動，此時主動柱和從動柱在調節機構的輔助作用下，拋光機構與濾清器外殼底部與側壁緊密接觸，并對濾清器外殼底部與側壁進行拋光；不完全內齒輪與從動齒輪斷開嚙合時，不完全小齒輪與從動齒輪嚙合，驅動從動齒輪帶動凸輪柱逆時針轉動，此時在弧軌和定心彈簧的彈性作用下，將主動柱的凸柱從環槽推動至軸向軌，從而使凸柱帶動主動柱向遠離環槽移動，定心彈簧伸長，隨著主動柱向上移動，從動柱和調節機構脫離濾清器外殼內部。

9、進一步地，所述不完全小齒輪的齒所對的圓心角為r,不完全內齒輪的齒所對的圓心角為r，r+r＜360°。主動柱的凸柱滑動至軸向軌頂點時，不完全小齒輪與從動齒輪斷開嚙合，此時不完全內齒輪與從動齒輪未嚙合，齒輪架繼續轉動，從動齒輪處于靜止?fàn)顟B(tài)，為拋光完畢的濾清器外殼和待拋光的濾清器外殼提供更換時間，提高了工作效率和自動化程度。

10、本發明與現有技術相比的有益效果是：（1）本發明設置有調節機構，利用支撐機構的主動柱與從動柱之間的相對滑動，連桿與調節組件輔助拋光機構與濾清器外殼的內壁接觸，對濾清器外殼進行定心，自動化程度較高，提高拋光速度；（2）本發明設置有拋光機構，在調節機構的連桿、調節組件的輔助作用下，定位組件和限位組件輔助調節主拋光器與從拋光器的夾角，使主拋光器與從拋光器和濾清器外殼的底部與內壁連接處緊密接觸，提高拋光的效果；（3）本發明設置有動力機構，利用凸輪柱的弧軌驅動主動柱完成軸向滑動和自轉，齒輪組件的特殊設計使從動齒輪帶動凸輪柱間歇轉動，拋光完畢的濾清器外殼和待拋光的濾清器外殼提供更換時間，提高了工作效率和自動化程度。

技術特征：

1.一種用于柴油濾清器表面處理的加工設備，包括支撐機構、拋光機構，其特征在于：支撐機構包括支板柱（11）、主動柱（13），主動柱（13）的凸柱（131）軸向滑動安裝在支板柱（11）的軸向軌（111）上，凸柱（131）與支板柱（11）的環槽（112）滑動配合，主動柱（13）的空心柱（132）軸向滑動安裝有從動柱（15），空心柱（132）與從動柱（15）之間均勻的連接有多組調節機構，調節機構的連桿（21）與調節組件（22）之間轉動連接，拋光機構的主拋光器（31）與拋光組件（32）之間轉動連接，主拋光器（31）轉動安裝在連桿（21）與調節組件（22）的轉動連接處，拋光組件（32）尾部滑動安裝在連桿（21）上，連桿（21）上的限位組件（34）調節主拋光器（31）與拋光組件（32）的夾角，支板柱（11）與主動柱（13）之間轉動安裝有凸輪柱（12），主動柱（13）的凸柱（131）滑動安裝在凸輪柱（12）的弧軌（121）上，支板柱（11）上的動力機構驅動凸輪柱（12）帶動凸柱（131）從軸向軌（111）滑動至環槽（112），拋光機構對濾清器外殼內部進行拋光。

2.根據權利要求1所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述支撐機構還包括定心彈簧（14），從動柱（15）與空心柱（132）同軸心，連桿（21）、調節組件（22）分別與空心柱（132）、從動柱（15）轉動連接；從動柱（15）軸向滑動安裝在空心柱（132）內部，定心彈簧（14）設置在空心柱（132）與從動柱（15）之間，定心彈簧（14）滑動安裝在從動柱（15）上。

3.根據權利要求1所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述凸輪柱（12）套裝在主動柱（13）外部，凸輪柱（12）與主動柱（13）同軸心，凸輪柱（12）與支板柱（11）同軸心，環槽（112）的軸向高度大于凸柱（131）的直徑。

4.根據權利要求1所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述調節組件（22）包括調節桿（221）、空心桿（222）,空心桿（222）轉動安裝在從動柱（15）底部的耳銷（151）上，調節桿（221）滑動安裝在調節桿（221）內部，調節桿（221）與空心桿（222）之間設置有調節彈簧（223）,調節桿（221）端部與連桿（21）轉動安裝。

5.根據權利要求1所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述拋光組件（32）包括從拋光器（321）、拋光桿（322）,從拋光器（321）端部與主拋光器（31）端部轉動安裝，從拋光器（321）的齒與主拋光器（31）的齒相互咬合，連桿（21）的矩形軌（211）上滑動安裝有拋光塊（323）,拋光桿（322）轉動安裝在拋光塊（323）上，拋光桿（322）與從拋光器（321）的滑桿（3211）滑動安裝。

6.根據權利要求5所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述拋光機構還包括定位組件（33），所述定位組件（33）包括定位板（331）、定位彈簧（333）,滑桿（3211）上設置有銷座（3212），定位板（331）設置在銷座（3212）上方，定位板（331）上固定安裝有定位桿（332）,定位桿（332）滑動安裝在銷座（3212）上，定位彈簧（333）設置在定位桿（332）底部與銷座（3212）之間，定位彈簧（333）滑動安裝在定位桿（332）上，拋光桿（322）上設置有定位孔（3221）,定位桿（332）底部與定位孔（3221）接觸配合。

7.根據權利要求6所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述拋光機構還包括限位組件（34），所述限位組件（34）包括限位板（341）、限位彈簧（343）,限位板（341）上固定安裝有兩組限位桿（342）,限位桿（342）滑動安裝在連桿（21）的矩形槽（212）上，限位彈簧（343）設置在拋光塊（323）與限位桿（342）底部之間，限位彈簧（343）滑動安裝在限位桿（342）上，限位板（341）上設置有限位柱，拋光塊（323）上設置有限位孔，主拋光器（31）上設置有多組限位槽（213），限位柱與限位孔、限位槽（213）接觸配合。

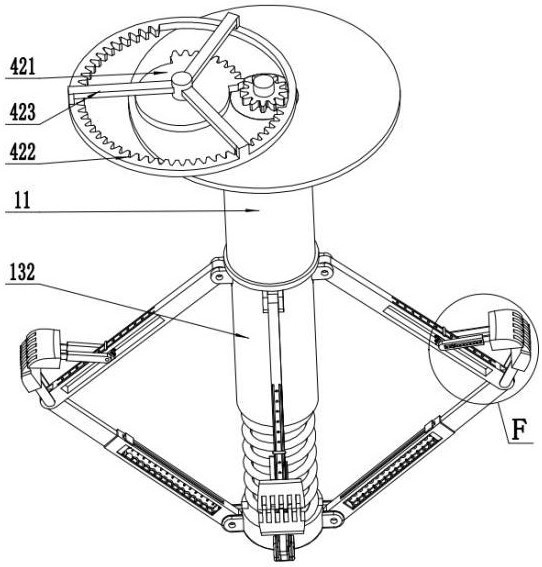

8.根據權利要求1所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述動力機構包括從動齒輪（41）、齒輪組件（42），所述從動齒輪（41）與凸輪柱（12）同軸心，從動齒輪（41）與凸輪柱（12）固定安裝，齒輪組件（42）轉動安裝在支板柱（11）頂部，所述齒輪組件（42）包括不完全小齒輪（421）、不完全內齒輪（422）,不完全小齒輪（421）與不完全內齒輪（422）之間固定連接有齒輪架（423）,齒輪架（423）轉動安裝在支板柱（11）頂部，不完全內齒輪（422）、不完全小齒輪（421）分別與從動齒輪（41）嚙合。

9.根據權利要求8所述的一種用于柴油濾清器表面處理的加工設備，其特征在于：所述不完全小齒輪（421）的齒所對的圓心角為r,不完全內齒輪（422）的齒所對的圓心角為r，r+r＜360°。

技術總結
本發明公開了一種用于柴油濾清器表面處理的加工設備，涉及柴油濾清器表面處理技術領域，包括支撐機構、拋光機構，主動柱的凸柱滑動安裝在支板柱的軸向軌上，凸柱與支板柱的環槽滑動配合，主動柱的空心柱軸向滑動安裝有從動柱，空心柱與從動柱之間均勻的連接有多組調節機構，連桿與調節組件之間轉動連接，主拋光器與拋光組件之間轉動連接，連桿上的限位組件調節主拋光器與拋光組件的夾角，主動柱的凸柱滑動安裝在凸輪柱的弧軌上，支板柱上的動力機構驅動凸輪柱帶動凸柱從軸向軌滑動至環槽，拋光機構對濾清器外殼拋光。本發明上實現了對濾清器外殼的底部與內壁連接處拋光，提高了拋光效果和效率。

技術研發人員：梁紅,梁世杰,梁芳
受保護的技術使用者：溫州市豪杰車業部件有限公司
技術研發日：
技術公布日：2025/4/28
