本發明屬于射芯機供砂：具體涉及一種射芯機的供砂裝置。

背景技術：

1、射芯機的供砂裝置是指用于向射芯機的芯盒內提供芯砂混合料的設備或組件，通常包括儲存芯砂的容器、輸送芯砂的機構以及控制芯砂供給量的機構等部分，確保芯砂能夠均勻、穩定地供給到芯盒內，以滿足射芯機生產砂芯的需求，同時，砂料在進入到芯盒前，需要通過篩選、混合、干燥、輸送與計量等多個方面處理，確保砂料滿足射芯機的生產要求，從而生產出高質量、形狀準確的砂芯。

2、現有技術也提出一些解決方案：如公開號為cn116511424a的一項專利公開了一種射芯機的供砂裝置，包括：底座，水平設置于射芯機上；砂箱，豎直設置于所述底座上，且下端連接射芯機；粘結劑輸入管，連通所述砂箱的一側上方；芯砂輸入管，連通所述砂箱的另一側上方；攪拌槳，豎直轉動設置于所述砂箱內；通過設置實時供料的供砂裝置，實現混合料的實時制備，從而保證供砂裝置的連續制備和供給，保證生產效率，同時利用攪拌槳對砂箱內的混合料實時進行攪拌，保證混合料的均勻度，保證砂芯成品的質量。

3、現有的裝置為了確保進入供砂盒的砂料粒度均勻，需要對原始砂料進行篩選，去除其中的雜質、大顆粒或不符合要求的砂粒，然而砂料在篩選前，容易出現結塊的現象，結塊中的砂粒往往較大，會包含雜質和不符合要求的顆粒，不僅影響砂料進行篩選的效果，且結塊的砂料在進入供砂裝置后，還會卡在輸送管道或輸送機構中，導致供砂不暢或堵塞，影響供砂裝置的穩定運行，甚至導致設備故障。

4、為此，本發明提供一種射芯機的供砂裝置。

技術實現思路

1、為了彌補現有技術的不足：解決背景技術中所提出的至少一個技術問題。

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種射芯機的供砂裝置，包括工作臺，工作臺的上方設置有入料筒和過濾篩板，過濾篩板位于入料筒的下方，入料筒的頂部?jī)?nèi)壁開設有入料倉口，入料筒的內壁轉動連接有連接轉板，連接轉板的軸桿與入料筒內壁的中心處轉動連接，入料筒下半部分的內壁均勻開設有若干個出料口，連接轉板的內部設置有打散組件，打散組件用于將結塊的砂料進行松散，連接轉板的一側設置有驅動組件，驅動組件用于帶動連接轉板在入料筒的內壁中進行公轉，入料筒的頂部設置有擺動組件，擺動組件用于帶動入料筒進行擺動。

3、優選的，驅動組件包括兩個側接板，兩個入料筒的外壁均固定連接有固定件，兩個固定件分別與兩個側接板之間固定連接，其中一個側接板的內部固定安裝有電機，電機的輸出軸與連接轉板的軸桿一端固定連接。

4、優選的，打散組件包括轉動桿，轉動桿的兩端與連接轉板的兩側內壁轉動連接，轉動桿的外壁固定連接有打散器，轉動桿的一端固定連接有齒輪一，側接板與入料筒之間形成有圓形槽，轉動桿的外壁與圓形槽之間活動連接，入料筒的一側固定連接有環形齒條板，環形齒條板的齒牙與齒輪一的齒牙嚙合且適配。

5、優選的，擺動組件包括兩個擺動件，兩個擺動件分別與兩個側接板的外壁固定連接，兩個擺動件遠離側接板的一端之間固定連接有擺動桿，工作臺的頂部對稱固定安裝有三角架，擺動桿的兩端分別與兩個三角架的內壁轉動連接，擺動桿的一端設置有傳動組件，傳動組件用于帶動擺動桿反復進行轉動。

6、優選的，兩個三角架的外壁之間對稱固定連接有弧形擋板，兩個弧形擋板分別位于入料筒兩側的上方。

7、優選的，過濾篩板為弧形設置且為彈性材料，過濾篩板的兩端對稱固定連接有內滑塊一，工作臺的頂部固定連接有多個固定座一，每個固定座一的內壁分別與每個內滑塊一的外壁滑動連接且相適配，固定座一的一側均設置有拉伸組件，拉伸組件用于帶動內滑塊一在固定座一的內壁中反復滑動，過濾篩板的內壁均勻開設有若干個篩孔，每個篩孔的內壁均固定安裝有鋼圈。

8、優選的，拉伸組件包括多個連接插桿，每個連接插桿的一端分別與內滑塊一的一側固定連接，連接插桿的外壁與固定座一的內壁插接，連接插桿遠離固定座一一端固定連接有三角擠壓塊，連接插桿的外部設置有復位彈簧，復位彈簧的一端與內滑塊一的一側固定連接，復位彈簧的另一端與固定座一的內壁面固定連接，每?jī)蓚€(gè)三角擠壓塊的下方設置有梯形臺，兩個三角擠壓塊的斜面分別與梯形臺的兩個斜面貼合，梯形臺的一側設置有帶動梯形臺進行升降的升降組件。

9、優選的，升降組件包括兩個固定座二，兩個固定座二均固定安裝于工作臺的頂部，兩個固定座二的頂部均固定安裝有液壓氣缸，兩個液壓氣缸的輸出端均固定連接有內滑塊二，兩個內滑塊二的一端分別與兩個梯形臺的一側固定連接，兩個內滑塊二分別與兩個固定座二的內壁滑動連接且相互適配。

10、優選的，傳動組件包括齒條板，齒條板固定連接于梯形臺的一側，擺動桿的外壁固定連接有齒輪二，齒條板的齒牙分為上下兩部分且均能與齒輪二的齒牙嚙合，兩部分齒牙數量相同。

11、優選的，工作臺的頂部?jī)蓚?cè)設置有收集盒，兩個收集盒分別位于過濾篩板兩側的下方，工作臺的上方設置有供砂盒，供砂盒位于過濾篩板的正下方。

12、本發明的有益效果如下：

13、1.本發明所述的一種射芯機的供砂裝置，通過驅動組件和打散組件，砂料在進行打散工作中，只有完全松散的砂料才能夠通過出料口落入到過濾篩板的上表面，而未被打散的砂料則會繼續進行打散工作，直至所有的砂料完全進行打散工作，實現了砂料全部打散，便于砂料更容易通過過濾篩板的篩孔，減少了篩分的難度和時間，從而提高了篩分效率。

14、2.本發明所述的一種射芯機的供砂裝置，通過擺動組件，入料筒反復進行擺動過程中，當其分別擺動到兩端的最高點時，會分別撞擊到兩側上方的弧形擋板，入料筒的外壁在撞擊弧形擋板的一側后，會在沖擊力的作用下發生震動，產生的震動會傳遞震動波到其整個內部結構，震動會使得砂料在打散后能夠順利地從出料口處掉落，避免了砂料的堆積和滯留，確保了砂料在打散后能夠全部通過出料口流出進行后續的篩分工作。

15、3.本發明所述的一種射芯機的供砂裝置，升降組件帶動梯形臺進行升降時，由于過濾篩板為彈性材料，會不斷改變過濾篩板的弧形彎曲程度，使得過濾篩板反復發生形變，過濾篩板在形變過程中能夠使得其表面出現張力從而形成震動，震動有助于進一步松散砂料，使細小的顆粒更容易通過篩孔，從而提高了篩分的精度和質量，同時也避免砂料在過濾篩板的上表面出現停滯和堆積。

技術特征：

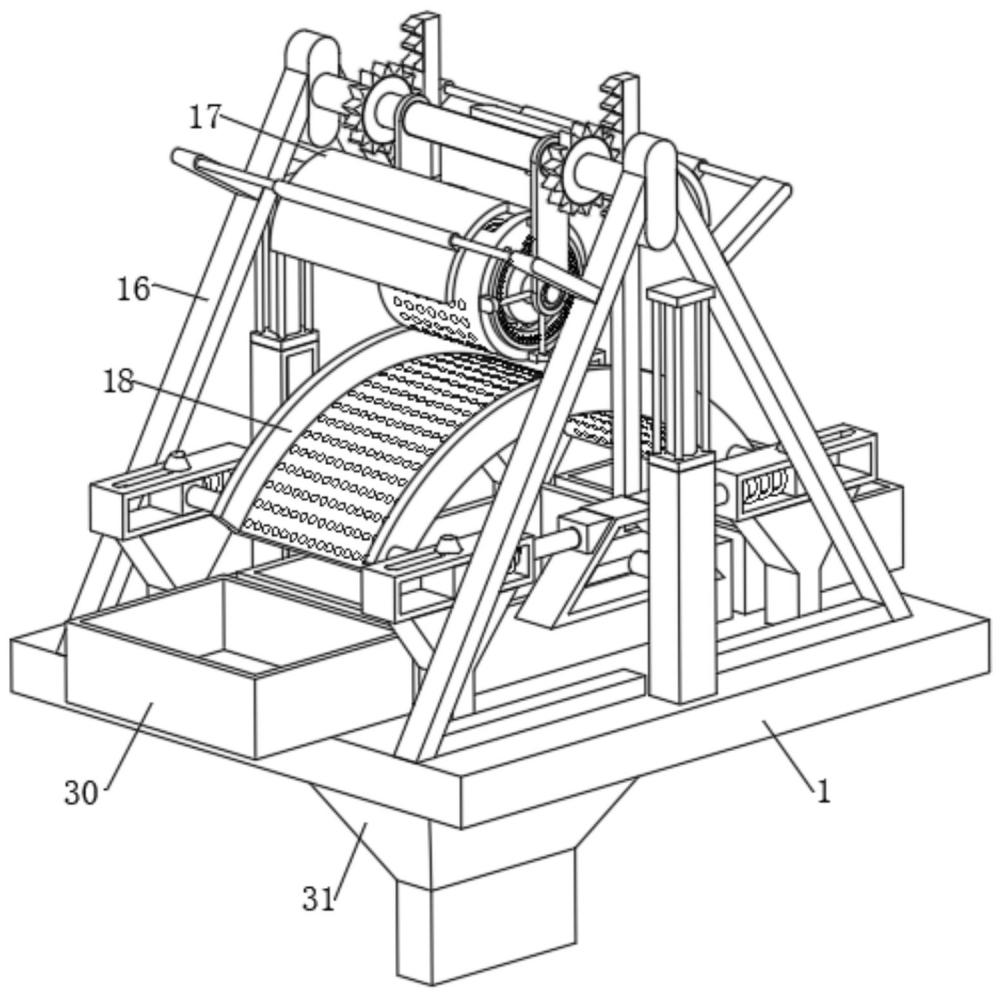

1.一種射芯機的供砂裝置，包括工作臺（1），其特征在于：工作臺（1）的上方設置有入料筒（2）和過濾篩板（18），過濾篩板（18）位于入料筒（2）的下方，入料筒（2）的頂部?jī)?nèi)壁開設有入料倉口（3），入料筒（2）的內壁轉動連接有連接轉板（4），連接轉板（4）的軸桿與入料筒（2）內壁的中心處轉動連接，入料筒（2）下半部分的內壁均勻開設有若干個出料口（5），連接轉板（4）的內部設置有打散組件，打散組件用于將結塊的砂料進行松散，連接轉板（4）的一側設置有驅動組件，驅動組件用于帶動連接轉板（4）在入料筒（2）的內壁中進行公轉，入料筒（2）的頂部設置有擺動組件，擺動組件用于帶動入料筒（2）進行擺動。

2.根據權利要求1所述的一種射芯機的供砂裝置，其特征在于：驅動組件包括兩個側接板（6），兩個入料筒（2）的外壁均固定連接有固定件（7），兩個固定件（7）分別與兩個側接板（6）之間固定連接，其中一個側接板（6）的內部固定安裝有電機（8），電機（8）的輸出軸與連接轉板（4）的軸桿一端固定連接。

3.根據權利要求2所述的一種射芯機的供砂裝置，其特征在于：打散組件包括轉動桿（9），轉動桿（9）的兩端與連接轉板（4）的兩側內壁轉動連接，轉動桿（9）的外壁固定連接有打散器（10），轉動桿（9）的一端固定連接有齒輪一（11），側接板（6）與入料筒（2）之間形成有圓形槽（13），轉動桿（9）的外壁與圓形槽（13）之間活動連接，入料筒（2）的一側固定連接有環形齒條板（12），環形齒條板（12）的齒牙與齒輪一（11）的齒牙嚙合且適配。

4.根據權利要求3所述的一種射芯機的供砂裝置，其特征在于：擺動組件包括兩個擺動件（14），兩個擺動件（14）分別與兩個側接板（6）的外壁固定連接，兩個擺動件（14）遠離側接板（6）的一端之間固定連接有擺動桿（15），工作臺（1）的頂部對稱固定安裝有三角架（16），擺動桿（15）的兩端分別與兩個三角架（16）的內壁轉動連接，擺動桿（15）的一端設置有傳動組件，傳動組件用于帶動擺動桿（15）反復進行轉動。

5.根據權利要求4所述的一種射芯機的供砂裝置，其特征在于：兩個三角架（16）的外壁之間對稱固定連接有弧形擋板（17），兩個弧形擋板（17）分別位于入料筒（2）兩側的上方。

6.根據權利要求5所述的一種射芯機的供砂裝置，其特征在于：過濾篩板（18）為弧形設置且為彈性材料，過濾篩板（18）的兩端對稱固定連接有內滑塊一（20），工作臺（1）的頂部固定連接有多個固定座一（19），每個固定座一（19）的內壁分別與每個內滑塊一（20）的外壁滑動連接且相適配，固定座一（19）的一側均設置有拉伸組件，拉伸組件用于帶動內滑塊一（20）在固定座一（19）的內壁中反復滑動，過濾篩板（18）的內壁均勻開設有若干個篩孔，每個篩孔的內壁均固定安裝有鋼圈（32）。

7.根據權利要求6所述的一種射芯機的供砂裝置，其特征在于：拉伸組件包括多個連接插桿（21），每個連接插桿（21）的一端分別與內滑塊一（20）的一側固定連接，連接插桿（21）的外壁與固定座一（19）的內壁插接，連接插桿（21）遠離固定座一（19）一端固定連接有三角擠壓塊（22），連接插桿（21）的外部設置有復位彈簧（29），復位彈簧（29）的一端與內滑塊一（20）的一側固定連接，復位彈簧（29）的另一端與固定座一（19）的內壁面固定連接，每?jī)蓚€(gè)三角擠壓塊（22）的下方設置有梯形臺（23），兩個三角擠壓塊（22）的斜面分別與梯形臺（23）的兩個斜面貼合，梯形臺（23）的一側設置有帶動梯形臺（23）進行升降的升降組件。

8.根據權利要求7所述的一種射芯機的供砂裝置，其特征在于：升降組件包括兩個固定座二（25），兩個固定座二（25）均固定安裝于工作臺（1）的頂部，兩個固定座二（25）的頂部均固定安裝有液壓氣缸（26），兩個液壓氣缸（26）的輸出端均固定連接有內滑塊二（24），兩個內滑塊二（24）的一端分別與兩個梯形臺（23）的一側固定連接，兩個內滑塊二（24）分別與兩個固定座二（25）的內壁滑動連接且相互適配。

9.根據權利要求8所述的一種射芯機的供砂裝置，其特征在于：傳動組件包括齒條板（27），齒條板（27）固定連接于梯形臺（23）的一側，擺動桿（15）的外壁固定連接有齒輪二（28），齒條板（27）的齒牙分為上下兩部分且均能與齒輪二（28）的齒牙嚙合，兩部分齒牙數量相同。

10.根據權利要求9所述的一種射芯機的供砂裝置，其特征在于：工作臺（1）的頂部?jī)蓚?cè)設置有收集盒（30），兩個收集盒（30）分別位于過濾篩板（18）兩側的下方，工作臺（1）的上方設置有供砂盒（31），供砂盒（31）位于過濾篩板（18）的正下方。

技術總結
本發明涉及射芯機供砂技術領域，公開了一種射芯機的供砂裝置，包括工作臺，工作臺的上方設置有入料筒和過濾篩板，過濾篩板位于入料筒的下方，入料筒的頂部?jī)?nèi)壁開設有入料倉口，入料筒的內壁轉動連接有連接轉板，連接轉板的內部設置有打散組件，打散組件用于將結塊的砂料進行松散，連接轉板的一側設置有驅動組件，通過驅動組件和打散組件，砂料在進行打散工作中，只有完全松散的砂料才能夠通過出料口落入到過濾篩板的上表面，而未被打散的砂料則會繼續進行打散工作，直至所有的砂料完全進行打散工作，實現了砂料全部打散，便于砂料更容易通過過濾篩板的篩孔，減少了篩分的難度和時間，從而提高了篩分效率。

技術研發人員：李志超
受保護的技術使用者：南京龍超金屬制造科技有限公司
技術研發日：
技術公布日：2025/4/28
