本發明屬于貴金屬提純，具體涉及一種基于酸性溶解的貴金屬合金提純裝置。

背景技術：

1、在對鉑合金進行提純時，會將鉑合金進行酸性溶解，即，將鉑合金與王水進行混合，該反應為劇烈放熱反應，若未有效控溫，可能導致酸液沸騰噴濺，需通過冰浴或夾套冷卻，但冰浴或夾套冷卻方式，是由外向內進行冷卻，無法及時快速的作用于處于中部的鉑合金與濃酸，降低裝置對鉑合金與濃酸反應的溫控效果。

技術實現思路

1、本發明的目的在于提供一種基于酸性溶解的貴金屬合金提純裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種基于酸性溶解的貴金屬合金提純裝置，包括反應釜，反應釜頂部右側連通有進料斗，反應釜頂部左側連通有排氣管，排氣管上設有控制閥，反應釜頂部中間連接有進液管，進液管上設有一級電磁閥，反應釜內設有內冷模塊，內冷模塊包括旋轉桿、連通口、橫管、豎管、一級槽口與一級溫度傳感器，旋轉桿設于反應釜內腔中部，連通口開設于旋轉桿頂部中間，且連通口與進液管相連通，橫管等距且左右對稱連通于旋轉桿外壁，位于頂部的兩組橫管均與連通口相連通，豎管連通于上下相鄰的兩組橫管之間，一級槽口開設于旋轉桿前側，一級溫度傳感器嵌設于一級槽口內，反應釜外側設有外冷模塊，外冷模塊包括夾套、二級槽口與二級溫度傳感器，夾套套設于反應釜外壁下方，二級槽口開設于反應釜內壁左側，二級溫度傳感器嵌設于二級槽口內。

4、優選的，內冷模塊還包括一級導管、環形槽口、環形板件與中空腔室，一級導管左右對稱設于旋轉桿外側下方，位于底部的橫管遠離旋轉桿的一端與一級導管相連通，環形槽口開設于反應釜內壁下方，環形板件滑動配合于環形槽口內，中空腔室開設于環形板件內，通過一級導管，使冷卻液進入中空腔室內，而環形槽口的設置，使環形板件能夠進行旋轉。

5、優選的，內冷模塊還包括限制環槽與限制環板，限制環槽開設于反應釜內，且限制環槽上下對稱連通于環形槽口兩側，限制環板滑動配合于限制環槽內，在加強環形板件與環形槽口之間密封效果的同時，對環形板件進行限制。

6、優選的，內冷模塊還包括一級圓形孔洞、二級圓形孔洞、環形開口、二級導管與一級單向閥，一級圓形孔洞左右對稱開設于夾套內壁兩側，二級圓形孔洞左右對稱開設于反應釜外壁兩側，且二級圓形孔洞與一級圓形孔洞相連通，環形開口開設于環形板件外壁中部，環形開口與中空腔室相連通，二級導管左右對稱設于環形板件兩側，且二級導管與環形開口相連通，二級導管與環形板件相背的一端貫穿二級圓形孔洞，并與夾套連接，且二級導管與一級圓形孔洞相連通，一級單向閥設于二級導管上，且一級單向閥處于二級圓形孔洞內，進入中空腔室內的冷卻液，通過環形開口進入兩組二級導管內，然后由二級導管依次進入一級圓形孔洞、夾套內腔，二級導管與環形板件之間滑動配合，防止二級導管影響環形板件的旋轉。

7、優選的，內冷模塊還包括驅動電機、轉動軸與密封環，驅動電機通過定位螺栓連接于夾套底部中間，轉動軸底端與驅動電機頂部的輸出端連接，轉動軸頂端依次貫穿夾套、反應釜底部，并與旋轉桿底端中部連接，密封環連接于反應釜內腔頂壁，且密封環滑動套設于旋轉桿外壁，啟動驅動電機，使轉動軸進行旋轉，從而帶動旋轉桿進行旋轉，而密封環的設置，在保證旋轉桿旋轉效果的同時，加強旋轉桿頂部的密封效果，使冷卻液更好地通過進液管進入連通口內。

8、優選的，內冷模塊還包括一級導熱防護板，一級導熱防護板設于一級槽口內，且一級導熱防護板與一級溫度傳感器相貼合，一級導熱防護板與旋轉桿連接，通過一級導熱防護板，在保證溫度更好地傳導至一級溫度傳感器的同時，對一級溫度傳感器進行防護。

9、優選的，外冷模塊還包括排液管件、二級電磁閥與二級導熱防護板，排液管件連接于反應釜底端右側，且排液管件底端貫穿夾套，二級電磁閥設于排液管件上，且二級電磁閥處于夾套底端，二級導熱防護板設于二級槽口內，且二級導熱防護板與二級溫度傳感器相貼合，二級導熱防護板與反應釜連接，開啟二級電磁閥，將反應釜內的物料通過排液管件排出，二級導熱防護板的設置，在保證溫度傳導效果的同時，對二級溫度傳感器進行防護。

10、優選的，外冷模塊還包括三級導管、二級單向閥、三級電磁閥、流出管件與四級電磁閥，三級導管左右對稱連接于進液管兩側，且三級導管遠離進液管的一端連通于夾套頂部，二級單向閥以及三級電磁閥均設于三級導管上，且二級單向閥處于夾套頂端，流出管件連接于夾套底端左側，四級電磁閥設于流出管件上，開啟三級電磁閥，使冷卻液進入三級導管內，通過二級單向閥的設置，使進入夾套內腔的冷卻液不會流進三級導管內。

11、與現有技術相比，本發明的有益效果是：本發明在使用時，通過二級溫度傳感器對反應釜內部邊緣處的鉑合金酸溶溫度進行監測，在需要對酸溶反應進行降溫時，內冷與外冷的同步進行，達到快速且均勻降溫的效果，并且處于反應釜中部的鉑合金，其四周均與酸液充分接觸，接觸面積更大，而與反應釜內壁接觸的鉑合金，其與反應釜接觸的部位不與酸液接觸，所以反應速率以及充分性不如處于中部的鉑合金，使得中部反應的鉑合金反應更加劇烈，反應溫度提升更快，造成溫度較高，通過內冷模塊，在提供攪拌效果的同時，更好地對反應釜中部進行降溫。

技術特征：

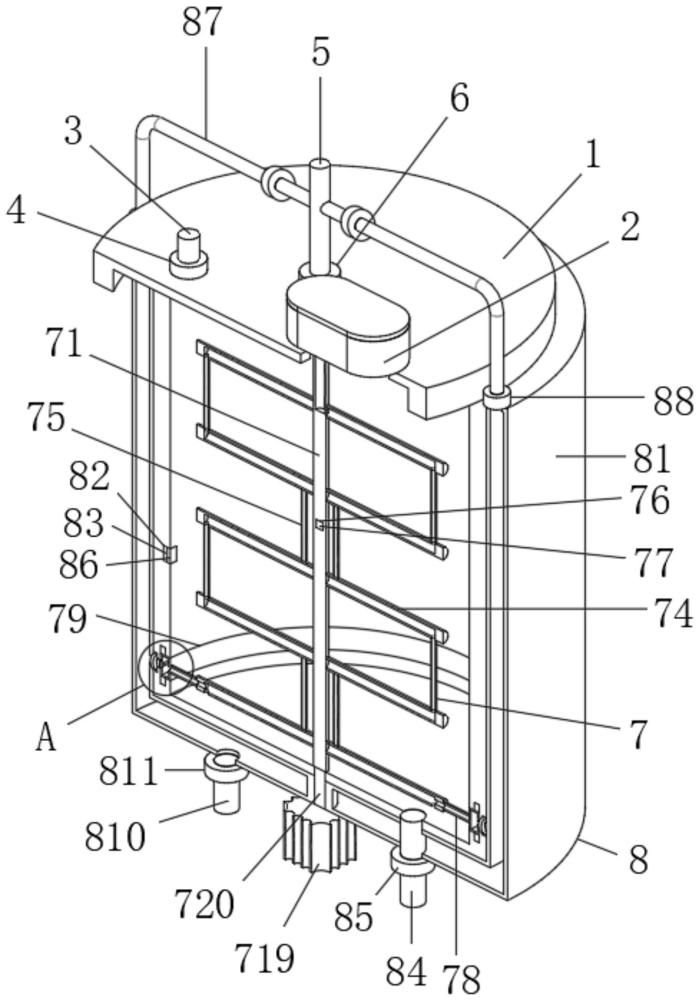

1.一種基于酸性溶解的貴金屬合金提純裝置，包括反應釜（1），其特征在于，反應釜（1）頂部右側連通有進料斗（2），反應釜（1）頂部左側連通有排氣管（3），排氣管（3）上設有控制閥（4），反應釜（1）頂部中間連接有進液管（5），進液管（5）上設有一級電磁閥（6），反應釜（1）內設有內冷模塊（7），內冷模塊（7）包括旋轉桿（71）、連通口（73）、橫管（74）、豎管（75）、一級槽口（76）與一級溫度傳感器（77），旋轉桿（71）設于反應釜（1）內腔中部，連通口（73）開設于旋轉桿（71）頂部中間，且連通口（73）與進液管（5）相連通，橫管（74）等距且左右對稱連通于旋轉桿（71）外壁，位于頂部的兩組橫管（74）均與連通口（73）相連通，豎管（75）連通于上下相鄰的兩組橫管（74）之間，一級槽口（76）開設于旋轉桿（71）前側，一級溫度傳感器（77）嵌設于一級槽口（76）內，反應釜（1）外側設有外冷模塊（8），外冷模塊（8）包括夾套（81）、二級槽口（82）與二級溫度傳感器（83），夾套（81）套設于反應釜（1）外壁下方，二級槽口（82）開設于反應釜（1）內壁左側，二級溫度傳感器（83）嵌設于二級槽口（82）內。

2.根據權利要求1所述的一種基于酸性溶解的貴金屬合金提純裝置，其特征在于：內冷模塊（7）還包括一級導管（78）、環形槽口（79）、環形板件（710）與中空腔室（711），一級導管（78）左右對稱設于旋轉桿（71）外側下方，位于底部的橫管（74）遠離旋轉桿（71）的一端與一級導管（78）相連通，環形槽口（79）開設于反應釜（1）內壁下方，環形板件（710）滑動配合于環形槽口（79）內，中空腔室（711）開設于環形板件（710）內。

3.根據權利要求2所述的一種基于酸性溶解的貴金屬合金提純裝置，其特征在于：內冷模塊（7）還包括限制環槽（712）與限制環板（713），限制環槽（712）開設于反應釜（1）內，且限制環槽（712）上下對稱連通于環形槽口（79）兩側，限制環板（713）滑動配合于限制環槽（712）內。

4.根據權利要求2所述的一種基于酸性溶解的貴金屬合金提純裝置，其特征在于：內冷模塊（7）還包括一級圓形孔洞（714）、二級圓形孔洞（715）、環形開口（716）、二級導管（717）與一級單向閥（718），一級圓形孔洞（714）左右對稱開設于夾套（81）內壁兩側，二級圓形孔洞（715）左右對稱開設于反應釜（1）外壁兩側，且二級圓形孔洞（715）與一級圓形孔洞（714）相連通，環形開口（716）開設于環形板件（710）外壁中部，環形開口（716）與中空腔室（711）相連通，二級導管（717）左右對稱設于環形板件（710）兩側，且二級導管（717）與環形開口（716）相連通，二級導管（717）與環形板件（710）相背的一端貫穿二級圓形孔洞（715），并與夾套（81）連接，且二級導管（717）與一級圓形孔洞（714）相連通，一級單向閥（718）設于二級導管（717）上，且一級單向閥（718）處于二級圓形孔洞（715）內。

5.根據權利要求1所述的一種基于酸性溶解的貴金屬合金提純裝置，其特征在于：內冷模塊（7）還包括驅動電機（719）、轉動軸（720）與密封環（72），驅動電機（719）通過定位螺栓連接于夾套（81）底部中間，轉動軸（720）底端與驅動電機（719）頂部的輸出端連接，轉動軸（720）頂端依次貫穿夾套（81）、反應釜（1）底部，并與旋轉桿（71）底端中部連接，密封環（72）連接于反應釜（1）內腔頂壁，且密封環（72）滑動套設于旋轉桿（71）外壁。

6.根據權利要求1所述的一種基于酸性溶解的貴金屬合金提純裝置，其特征在于：內冷模塊（7）還包括一級導熱防護板（721），一級導熱防護板（721）設于一級槽口（76）內，且一級導熱防護板（721）與一級溫度傳感器（77）相貼合，一級導熱防護板（721）與旋轉桿（71）連接。

7.根據權利要求1所述的一種基于酸性溶解的貴金屬合金提純裝置，其特征在于：外冷模塊（8）還包括排液管件（84）、二級電磁閥（85）與二級導熱防護板（86），排液管件（84）連接于反應釜（1）底端右側，且排液管件（84）底端貫穿夾套（81），二級電磁閥（85）設于排液管件（84）上，且二級電磁閥（85）處于夾套（81）底端，二級導熱防護板（86）設于二級槽口（82）內，且二級導熱防護板（86）與二級溫度傳感器（83）相貼合，二級導熱防護板（86）與反應釜（1）連接。

8.根據權利要求1所述的一種基于酸性溶解的貴金屬合金提純裝置，其特征在于：外冷模塊（8）還包括三級導管（87）、二級單向閥（88）、三級電磁閥（89）、流出管件（810）與四級電磁閥（811），三級導管（87）左右對稱連接于進液管（5）兩側，且三級導管（87）遠離進液管（5）的一端連通于夾套（81）頂部，二級單向閥（88）以及三級電磁閥（89）均設于三級導管（87）上，且二級單向閥（88）處于夾套（81）頂端，流出管件（810）連接于夾套（81）底端左側，四級電磁閥（811）設于流出管件（810）上。

技術總結
本發明涉及貴金屬提純技術領域，具體公開了一種基于酸性溶解的貴金屬合金提純裝置，包括反應釜，反應釜頂部右側連通有進料斗，通過一級溫度傳感器對反應釜中部的鉑合金酸溶溫度進行監測，通過二級溫度傳感器對反應釜內部邊緣處的鉑合金酸溶溫度進行監測，在需要對酸溶反應進行降溫時，內冷與外冷的同步進行，達到快速且均勻降溫的效果，并且處于反應釜中部的鉑合金，其四周均與酸液充分接觸，接觸面積更大，而與反應釜內壁接觸的鉑合金，其與反應釜接觸的部位不與酸液接觸，所以反應速率以及充分性不如處于中部的鉑合金，使得中部反應的鉑合金與酸液溫度較高，通過內冷模塊，在提供攪拌效果的同時，更好地對反應釜中部進行降溫。
