本發明屬于等離子體技術處理設備領域，特別涉及用于生物育種的一種新型等離子體誘變育種裝置。
背景技術：
：品質優良的微生物菌株始終是生物產業的核心，如何利用高效的生物誘變技術實現菌株的快速優化，是生物產業的重要工作。常規的生物誘變方法普遍存在工作效率低、工作量大、盲目性大等問題，化學誘變還易對操作人員造成身體傷害、對環境造成污染，物理誘變的誘變性能較差且微生物反復使用后產生了一定的耐受性，其它方法均需要專業的復雜設備，有的方法操作成本非常高昂，故常規的生物誘變方法已不能適應工業化菌種開發的需要，亟需開發新型、高效、易操作的誘變育種技術，以提高誘變效率、縮短篩選周期。技術實現要素：等離子體技術作為一種誘變育種新技術，不僅克服了常規育種周期長、進程慢、難以獲得高效變異品種的缺點，而且比基因工程更具效率和成本優勢，尤其對具有復雜代謝網絡的生物細胞，非轉基因誘變方法更有其獨特的優勢。等離子體是與物質的固態、液態和氣態并存的物質第四態，是以大量自由電子和帶電離子為主要成分的物質形態，宏觀上呈電中性。研究表明，等離子體中大量存在的活性粒子能夠作用于不同的生物樣品，并引起多種目標性狀的改進，在生物
技術領域：

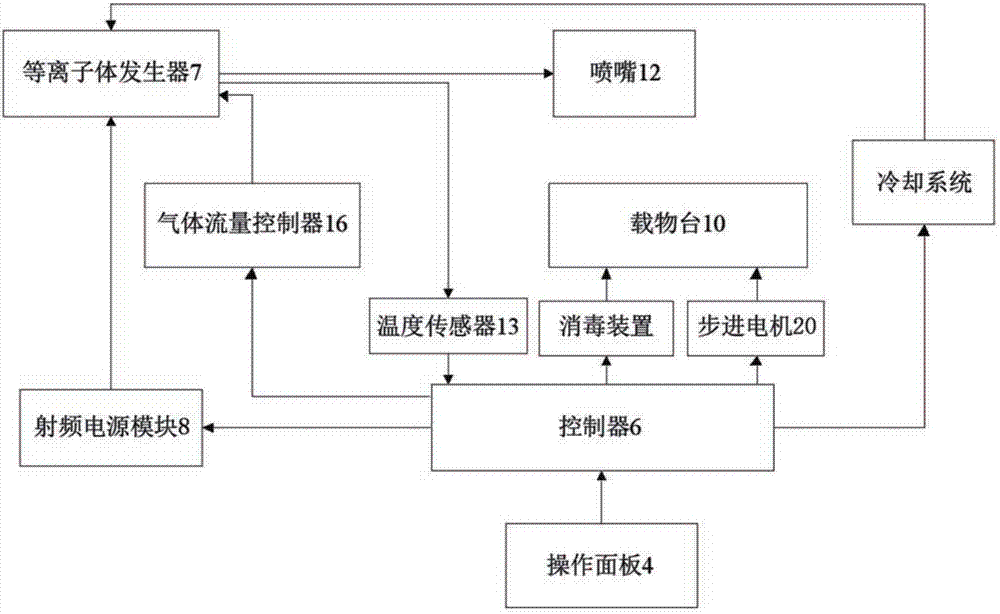

具有良好的應用前景。目前現有的等離子體誘變育種裝置往往僅能處理一個或數個樣品。而目前生物育種領域往往需要對大量生物樣品進行處理，因此需要等離子體發生器持續長時間工作。此時在整個處理過程中，由于射頻電源一直處于工作狀態輸出射頻能量提供給等離子體發生器，等離子體發生器持續產生等離子體射流，隨著操作時間的增長，此時產生的等離子體射流的溫度會不斷升高， 存在無法保持長期穩定噴射給定溫度范圍的等離子體射流的問題。同時，如果這樣的裝置在夏天或者熱帶地區長時間使用，噴射的等離子體射流的溫度會升高的更快，更無法長時間保持噴射穩定溫度范圍的射流。進一步如上所述，在長時間處理多個樣品的裝置中，需要射頻電源一直以穩定的狀態發射射頻給等離子體發生器。但通常在誘變育種裝置中，射頻電源會受到誘變育種裝置中其它各部件的干擾，從而導致射頻電源無法穩定地發射射頻能量，進而影響等離子體發生器發射出穩定的射流。此外，如果誘變育種裝置長期使用、或者在炎熱的地區或季節使用時，等離子體發生器本身的操作溫度會逐漸升高，溫度升高會導致等離子體發生器的電容值改變，如果此時不能及時調節射頻電源的設置，也會導致產生的射流不穩定。目前現有的等離子體誘變育種裝置是采用為射頻電源設置一個手動的匹配器來匹配該射頻電源，此時當射頻電源受到干擾或者等離子體發生器的電容值等發生變化時，手動調節與射頻電源和等離子體發生器連接的匹配器來使其兩者匹配，從而使射頻電源傳遞給等離子發生器適當?shù)纳漕l并由等離子體發生器發出適當?shù)牡入x子體射流。因此，存在如果干擾較為嚴重或者溫度的變化較為顯著時，需要經常或者隨時中止操作重新手動進行匹配，從而嚴重地影響了育種裝置對樣品處理的效果和效率。此外，為了屏蔽不必要的等離子體裝置內部的干擾，現有技術中的裝置往往使用的是接地性質較好的鋼材料作為殼體，以實現可以屏蔽裝置內部的干擾的問題，但這會導致整個誘變育種裝置的重量非常重，體積也較為龐大。針對多個樣品進行處理時，還存在如果樣品較多，則待處理樣品在工作倉內等待的時間較長，處理前，生物樣品染菌的風險大幅升高。進一步，如果待處理的樣品是液體樣品，則在潔凈工作倉內放置較長時間后，生物樣品中液體成分，例如培養基部分會干燥蒸發，從而導致在對該樣品進行處理時可能會出現已經沒有足夠進行處理的液體體積。另一方面，如果處理后的樣品不能及時進行收集，可能也會影響誘變育種的效果。因此，希望新型的等離子體誘變育種裝置可以實現在即將噴射等離子體射流前向潔凈工作倉內添加待處理的樣品，并且在經等離子體處理之后可以迅速地對該樣品進行收集。本發明針對現有技術存在的問題提供一種新型等離子體誘變育種裝置。本發明的技術方案如下：1.一種等離子體誘變育種裝置，其包括：樣品處理系統，其包括無生物活性污染物的潔凈工作倉、等離子體發生器、以及與等離子體發生器連接的射頻電源模塊；用于對等離子體發生器進行冷卻的冷卻系統；檢測系統，其包括：用于控制產生等離子體射流的氣體的流量的氣體流量控制器、和檢測等離子體發生器發射的射流的溫度的溫度傳感器；以及用于控制誘變育種裝置操作，且包括操作面板和控制器的控制系統，所述控制器分別連接射頻電源模塊、氣體流量控制器、溫度傳感器、冷卻系統以及操作面板，所述等離子體發生器在生物樣品處理過程中穩定發射37±3℃的等離子體射流。2.根據項1所述的等離子體誘變育種裝置，其中，所述射頻電源模塊包括射頻電源和自動對射頻電源進行匹配的匹配器，所述射頻電源經由匹配器與等離子體發生器連接。3.根據權利要求2所述的等離子體誘變育種裝置，其中，所述樣品處理系統、檢測系統和控制器設置在一殼體內，所述冷卻系統設置在所述殼體外部，且該殼體為鋁型材殼體，所述潔凈工作倉具有消毒裝置安裝位置。4.根據權利要求1～3中任一項所述的等離子體誘變育種裝置，其中，所述溫度傳感器將檢測的射流溫度的結果反饋給控制系統，并根據該結果控制冷卻系統工作以使整個樣品處理過程中等離子體發生器發射的等離子體射流的溫度保持在37±3℃。5.根據權利要求1～4中任一項所述的等離子體誘變育種裝置，其中，等離子體發生器為同軸型結構，且待處理樣品的體積為200μl以下，優選為150μl以下，進一步優選在100μl以下，進一步優選在50μl以下，進一步優選在20μl以下，且在3μl以上，優選在5μl以上。6.根據權利要求1～4中任一項所述的等離子體誘變育種裝置，其中，等離子體發生器為平板型結構，且待處理樣品的體積為0.1ml～10ml，優選為0.5ml～10ml，進一步優選1ml～5ml。7.根據權利要求1～6中任一項所述的等離子體誘變育種裝置，其中，在所述潔凈工作倉內設置有步進電機和載物臺，所述控制器通過控制步進電機實現載物臺的升降或水平旋轉以對多個樣品進行自動處理，并控制載物臺 的旋轉速度，使得樣品處理后自動替換下一待處理樣品的時間間隔在5s以內。8.根據權利要求1～6中任一項所述的等離子體誘變育種裝置，其中，在所述潔凈工作倉內設置有載物傳送帶、加樣器、以及樣品回收帶。9.根據權利要求8所述的等離子體誘變育種裝置，其中，在通過加樣器添加樣品之后5秒以內，對由載物傳送帶傳送至噴嘴下方的樣品噴射射流，處理后的樣品在5秒以內由樣品回收帶回收。10.根據權利要求9所述的等離子體誘變育種裝置，其中，在所述樣品回收帶上設置有用于回收樣品的容納有保護劑的容器。本發明的技術效果如下：根據本發明的等離子體誘變育種裝置，即使在炎熱的夏季或者是熱帶地區長時間使用該裝置對多個樣品進行連續處理，也能夠保持等離子體發生器發出的射流溫度在37±3℃的范圍，從而能夠引起微生物適當?shù)膽?yīng)急修復系統，從而有效地激發突變，實現高效地對多個樣品進行誘變育種。由于本發明的等離子體誘變育種裝置可以根據不同的樣品來更換適當?shù)牡入x子體發生器，能夠?qū)崿F(xiàn)處理不同類型、不同體積大小的樣品。例如可以處理從細菌、放線菌、霉菌到植物細胞、動物細胞、植物組織、動物組織等各種樣品。根據本發明的等離子體誘變育種裝置，由于射頻電源模塊中的匹配器會根據周圍環境、溫度變化自動對射頻電源和等離子體發生器進行匹配，從而不受外界環境和其它部件的干擾的影響，保證等離子體發生器可以穩定地發出在37±3℃溫度范圍的等離子體射流。此外，由于將匹配器與射頻電源模塊化，與現有的等離子體誘變育種射頻電源模塊相比體積減少1/3。并且由于可以采用較為輕便的鋁型材殼體，誘變育種裝置的重量也與現有裝置相比減少了三分之一。在整個操作的過程中，也不需要經常進行手動匹配，從而減少了操作人員的工作強度。根據本發明的等離子體誘變育種裝置，可以處理大量的生物樣品。并且可以在多個樣品的處理過程中，可以實現即時加樣，即時處理，處理后馬上進行收集，從而避免了多個樣品處理過程中的其他的樣品在等待過程中的變干、染菌等風險，能夠及時對處理之后的樣品進行收集，以確保誘變育種的效果。附圖說明圖1為本發明等離子體誘變育種裝置的一實施方式的整體結構示意圖。圖2為本發明等離子體誘變育種裝置的一實施方式的內部結構示意圖。圖3為本發明等離子體誘變育種裝置的另一實施方式的內部結構示意圖。圖4為本發明的等離子體誘變育種裝置的一實施方式中的加樣系統的示意圖。圖5為本發明的等離子體誘變育種裝置的一實施方式中的同軸型結構的等離子體發生器。圖6為本發明的等離子體誘變育種裝置的一實施方式中的平板型結構的等離子體發生器。符號說明：1殼體；2潔凈工作倉；3散熱孔；4操作面板；5電源控制按鈕；6控制器；7等離子體發生器；8射頻電源模塊；10載物臺；12噴嘴；13溫度傳感器；16氣體流量控制器；20步進電機；32載物傳送帶；33加樣器34樣品回收帶具體實施方式下面結合附圖對本發明進行說明。本發明的等離子體誘變育種裝置，其用于在常壓室溫條件下通過等離子體技術對生物育種樣品進行誘變育種，其包括樣品處理系統、冷卻系統、檢測系統、以及控制系統。其中樣品處理系統，其包括無生物活性污染物的潔凈工作倉2、等離子體發生器7、以及與等離子體發生器7連接的射頻電源模塊8；冷卻系統是用于對等離子體發生器7進行冷卻的系統；檢測系統包括：用于控制產生等離子體射流的氣體的流量的氣體流量控制器16、和檢測等離子體發生器發射的射流的溫度的溫度傳感器13；以及控制系統用于控制誘變育種裝置操作且包括操作面板4和控制器6，控制器6分別連接射頻電源模塊8、氣體流量控制器16、溫度傳感器13、冷卻系統以及操作面板4。其中本發明的等離子體誘變育種裝置的等離子體發生器7在處理全部樣品的過程中穩定發射37±3℃的射流。利用本發明的等離子體誘變育種裝置，由于可以保持用于處理生物樣品的發射的等離子體射流的溫度在37±3℃，能夠引起微生物適當?shù)膽?yīng)急修復系統，可以有效地對待處理的生物樣品進行育種。在本發明一個具體的實施方式中，射頻電源模塊8包括射頻電源8’和自動對射頻電源進行匹配的匹配器8”。射頻電源8’通過匹配器8”與等離子體發生器7連接，射頻電源8’將射頻源傳遞給匹配器8”，經匹配器8”匹配后將該射頻源的射頻能量傳遞給等離子體發生器7，從而將例如氦氣等氣體轉化為等離子體狀態的能量(即等離子體射流)。在射頻電源8’和匹配器8”之間存在發送和收集反饋信號的信號線，匹配器8”和等離子體發生器7之間通過射頻線連接，通過該射頻線匹配器8”可以收集關于等離子體發生器7物理性質(例如，電容值)的信息，且匹配器8”可以通過信號線反饋給射頻電源8’該物質性質的信息。當?shù)入x子體發生器7的溫度隨環境變化較為明顯或由于長期工作而等離子體發生器7自身溫度升高時，等離子體發生器7的物理性質(例如，電容值)會發生改變，此時通過匹配器8”檢測出該變化并自動改變其匹配的數值，并將該信號反饋給射頻電源8’，從而射頻電源8’會根據反饋的信號進行調整發射的射頻。由于在本實施方式中，能夠自動匹配等離子體發生器的溫度變化、以及外界環境的溫度變化，可以保持等離子體發生器穩定地接收來自射頻電源的射頻源，并穩定地發射出溫度在37±3℃范圍的等離子體射流。此外，通過將射頻電源8’和匹配器8”模塊化處理，可以大 大地減少整個射頻電源模塊8的體積，與現有的等離子體誘變育種射頻電源模塊相比體積減少1/3。在本發明的等離子體誘變育種裝置的一實施方式中，等離子體發生器7是同軸型結構的等離子體發生器(以下，有時也稱為同軸電極)，同軸型結構的等離子體發生器采用的是同軸型裸露金屬用來產生等離子體射流。作為同軸電極的一個實例，如圖5所示。同軸電極的出口端形成噴嘴12，噴嘴12的截面積可以是為直徑8～20mm的圓形截面。由于同軸電極用于噴射等離子體射流的噴嘴截面積較小，但其可以實現集中穩定地噴射，因此通常通過同軸電極產生的等離子體射流適用于處理面積、體積較小的樣品，例如可以用于處理細菌、放線菌、霉菌等的培養懸浮菌液或孢子的懸浮液。在利用同軸電極產生等離子體射流時，待處理樣品的體積通常為200μl以下，優選為150μl以下，進一步優選在100μl以下，進一步優選在50μl以下，進一步優選在20μl以下，且在3μl以上，優選在5μl以上。在本發明的等離子體誘變育種裝置的另一實施方式中，等離子體發生器7采用平板型結構的等離子體發生器(以下，有時也稱為平板電極)，作為平板型結構的等離子體發生器的具體實例，例如可以參考cn100405879c發明專利中描述的等離子體發生器，采用平板型等離子體發生器可以用于處理體積較大的樣品，例如植物種子、植物幼苗、植物愈傷組織等。在利用平板電極產生等離子體射流時，待處理樣品的體積通常為0.1ml～10ml，優選為0.5ml～10ml，進一步優選1ml～5ml。作為平板型結構的等離子體發生器的一個實例，如圖6所示。圖1示出了本發明的等離子體誘變育種裝置一實施方式的整體結構。在該實施方式中，樣品處理系統、檢測系統和控制器設置在殼體1內，所述冷卻系統設置在殼體1外部，如圖1中緊靠殼體1設置的小型箱體結構即為冷卻系統。在本發明的等離子體誘變裝置的另一實施方式中，該殼體的材料為鋁型材。采用鋁型材后可以大大減輕裝置整體的重量，與現有的裝置相比，重量減少約1/3。在現有技術中，往往認為鋁型材的接地性能不好，不能有效地屏蔽殼體內各部件之間的干擾，因此在現有技術的裝置中通常采用接地更好的鋼材料作為殼體。而由于本發明的等離子體誘變育種裝置采用了上述射頻電源模塊8，因此干擾的影響被大大減少，從而可以采用更為輕便、美觀的 鋁型材作為殼體。在本發明的一實施方式中，所述冷卻系統為風冷系統，包括依次連接的外置的水泵、水箱、換熱器，等離子體發生器7的兩端分別與水泵和散熱器相連，形成循環。在本發明的另一實施方式中，所述冷卻系統為水冷系統，包括與等離子體發生器7連接的外置冷卻水循環機。此時，外置冷卻水循環機通過如下方式與殼體1連接：殼體1上有進水、出水2個接口，外置冷卻水循環機的出水口連接在殼體1的進水口上，然后進入到殼體1內部連接到等離子體發生器7的進水口，然后從等離子體發生器7出水口連接到殼體1的出水口上，最后進入到冷卻機的進水口形成循環。在本發明的實施方式中，優選使用水冷系統作為冷卻系統。在本發明的一實施方式中，溫度傳感器13將檢測的射流溫度的結果反饋給控制系統，并根據該結果控制冷卻系統工作以使整個樣品處理過程中等離子體發生器7發射的等離子體射流的溫度保持在37±3℃。通過采用這樣的方式，保證了等離子體發射器7可以穩定地發射溫度在37±3℃范圍的等離子體射流。從而確保了本發明的裝置可以在炎熱季節、炎熱的區域長時間穩定的使用。在本發明的一實施方式中，溫度傳感器13將檢測的射流溫度的結果反饋給控制系統，如果射流溫度低于37±3℃范圍時，控制器6會根據溫度傳感器13反饋的溫度的結果發出“預熱中”的信號，此時該結果會顯示在操作面板上，以提醒操作者此時不要添加樣品，當射頻電源模塊8持續放出射頻，等離子體發生器7發出的等離子體射流的溫度會逐漸升高，當升高至37±3℃范圍時，溫度傳感器13將檢測到射流溫度的結果反饋給控制系統，此時操作面板上會顯示“可以進行處理”的信號，提醒操作者可以繼續進行添加樣品的處理。在本發明的一實施方式中，潔凈工作倉2具有消毒裝置安裝位置，該消毒裝置安裝位置為潔凈工作倉的壁上所預設的紫外燈燈座以及所述紫外燈燈座的電源線通孔，所述消毒裝置為紫外燈，所述紫外燈與控制器相連。在另一實施方式中，該消毒裝置安裝位置為潔凈工作倉的壁上所開的通孔，消毒裝置為化學消毒氣體補給管，化學消毒氣體補給管外連化學消毒氣體容器，化學消毒氣體補給管通過所述通孔伸入所述潔凈工作倉內。在本發明的一實施方式中，在所述潔凈工作倉2內設置有步進電機20和載物臺10，所述控制器6通過控制步進電機20實現載物臺10的升降或水平旋轉以對多個樣品進行自動處理，并控制載物臺的旋轉速度，使得樣品處理后自動替換下一待處理樣品的時間間隔在5s以內。圖2示出了本發明等離子體誘變育種裝置的一實施方式的內部結構示意圖。當控制器6通過控制步進電機20實現載物臺10的水平旋轉時，所述載物臺10沿圓周設置有多個用于儲存樣品的凹陷部，通過載物臺10的水平旋轉使得所述凹陷部依次與噴嘴對應。在各凹陷部中設置待處理樣品，尤其適用于體積比較小的樣品，操作面板4通過控制器6控制步進電機20實現載物臺10的水平旋轉，放置待處理樣品的凹陷部依次與同軸電極的噴嘴12或平板電極對應，由等離子體發生器7產生的等離子體射流開始處理樣品，在樣品處理完成后，載物臺10再次水平旋轉一個角度，使得下一個待處理樣品的凹陷部轉到與同軸電極的噴嘴12或平板電極對應的位置進行處理，以此類推，通過簡單易行的結構實現大批量尤其是小體積的樣品的自動化和連續化誘變處理。本發明所述裝置可以確保等離子體高效、快捷的對生物材料進行處理同時不會被其它雜質、微生物等污染，從而在生物領域有良好的應用價值。通過在潔凈工作倉內設置步進電機和載物臺，控制系統中的操作面板通過控制器控制步進電機實現載物臺的升降或水平旋轉以對多個樣品進行自動處理，該步進電機控制技術配合載物臺的結構使得載物臺中的待處理樣品隨之升降或水平旋轉，在某樣品處理后自動替換下一待處理樣品，實現批量樣品連續自動化處理，避免了現有技術通過人工進行樣品放置和取出的繁瑣工作，確保誘變過程不受雜菌污染，降低了人工成本，提高了誘變育種效率。多功能控制的操作面板實現自動消毒、自動化監測和控制功能，能夠更高效率地完成在常壓室溫環境下的等離子體誘變育種。此外，還可以控制載物臺的旋轉速度，使得樣品處理后自動替換下一待處理樣品的時間間隔在5s以內。在本發明的一實施方式中，所述操作面板上設置有溫度顯示屏、氣體流量設定按鈕、氣體流量顯示屏、處理時間設定按鈕、消毒裝置控制按鈕、步進電機控制按鈕、以及照明燈按鈕，所述控制器為可編程邏輯控制器，所述可編程邏輯控制器通過串行電纜或現場總線與操作面板連接。在本發明的一實施方式中，在潔凈工作倉2內設置有載物傳送帶32、 加樣器33、以及樣品回收帶34。圖3示出了本發明等離子體誘變育種裝置的一實施方式的內部結構示意圖。圖4示出了該加樣系統的大致結構。其中載物傳送帶32和樣品回收帶34采用履帶傳送的方式。履帶上從右到左有設置多個孔位，可以放置多個載片，在載物傳送帶32的一端側為可以加注樣品的加樣器33，在加樣器33的一側為等離子體發生器7的同軸電極的噴嘴12或平板電極。傳送帶運行過程中最靠近加樣器33孔位先轉移到加樣器33的正下方，加入樣品后再轉移到例如，噴嘴12的正下方進行處理，處理完之后繼續移動一段距離后到載物傳送帶32的邊緣并掉落在已經準備好的盛有保護劑的容器(例如ep管)中，之后該容器隨著樣品回收帶34自動位移，下一個空的容器替換其原有位置。后續編號的樣品處理過程類似。在本實施方式中，保護劑可以是例如用于培養該生物樣品的液體培養基或滲透壓穩定劑，如0.8％左右的無菌生理鹽水等。通過采用上述加樣系統，在通過加樣器33添加樣品之后5秒以內，對由載物傳送帶32傳送至例如，噴嘴12下方的樣品噴射射流，處理后的樣品在5秒以內由樣品回收帶34回收。根據本發明的等離子體誘變育種裝置，可以處理大量的生物樣品。并且可以在多個樣品的處理過程中，可以實現即時加樣，即時處理，處理后馬上進行收集，從而避免了多個樣品處理過程中的其他的樣品在等待過程中的變干、染菌等風險，處理之后的樣品能夠即時地進行收集，以確保誘變育種的效果。在本發明的一實施方式中，所述操作面板上設置有溫度顯示屏、氣體流量設定按鈕、氣體流量顯示屏、處理時間設定按鈕、消毒裝置控制按鈕、載物傳送帶控制按鈕、加樣器控制按鈕、樣品回收帶控制按鈕以及照明燈按鈕，所述控制器為可編程邏輯控制器，所述可編程邏輯控制器通過串行電纜或現場總線與操作面板連接。本發明的檢測系統包括氣體流量控制器16和溫度傳感器13。氣體流量控制器16與等離子體發生器7相連，溫度傳感器13位于等離子體發生器7的同軸電極的噴嘴12或平板電極附近即可，以檢測同軸電極的噴嘴12或平板電極噴射的等離子體射流的溫度。溫度傳感器13可采用軟管溫度探頭來調節其角度位置，實時顯示潔凈工作倉2內及等離子體發生器7從同軸電極的噴嘴12或平板電極噴射的等離子體射流的溫度。控制系統包括操作面板4、電源控制按鈕5和控制器6，在一個實施方 式中，控制器6分別連接步進電機20、射頻電源模塊8、氣體流量控制器16、消毒裝置、照明系統、溫度傳感器13、冷卻系統和操作面板4。控制器6優選為可編程邏輯控制器，該可編程邏輯控制器通過串行電纜或現場總線與操作面板4連接。在另一個實施方式中，控制器6分別連接載物傳送帶32、加樣器33、樣品回收帶34、射頻電源模塊8、氣體流量控制器16、消毒裝置、照明系統、溫度傳感器13、冷卻系統和操作面板4。控制器6優選為可編程邏輯控制器，該可編程邏輯控制器通過串行電纜或現場總線與操作面板4連接。操作面板4設置于殼體1外表面，即殼體1的外壁上設置有供操作人員調控控制器6的操作面板4，操作面板4上可以設置有溫度顯示屏、氣體流量設定按鈕、氣體流量顯示屏、處理時間設定按鈕、照明燈按鈕、參數設置顯示按鈕和設備說明按鈕，還設置有消毒裝置控制按鈕、步進電機控制按鈕和/或載物傳送帶、加樣器、以及樣品回收帶控制按鈕等。該操作面板4整體優選為液晶觸摸屏，即可以理解為是液晶觸摸屏上具有“當前日期時間”顯示屏、“氣體流量顯示及設定”屏、“溫度顯示”屏、“處理時間”屏、“照明燈”屏、“消毒裝置”屏等等。通過氣體流量顯示及設定屏能夠?qū)崟r(shí)監測等離子體發生系統的供氣流量，并對其進行控制。當需要設定供氣體流量時，用手指點擊操作面板4中的氣體流量設定按鈕，系統自動彈出“數字設置界面”，在數值輸入完畢后，點擊確定鍵，確認輸入值。隨后，控制器6將調節氣體流量至新的設定值，并通過氣量顯示屏顯示。如果上述流量設定值超過給定范圍，設定值將不能設定，設定輸入框一直顯示為0。“溫度顯示”屏用于顯示溫度探頭測溫值，主要用于顯示等離子體發生器工作時的環境溫度。本發明所述裝置的操作面板可實現對氣體流量、處理時間的設置以及對照明燈、消毒裝置的控制，以及對步進電機、載物傳送帶、加樣器和樣品回收帶的控制，實現樣品的連續自動化處理、監測和控制功能。該裝置的人機互動界面功能完善、操作方法簡易，可以將氣體激發，產生等離子體，用于生物樣品的誘變處理，在生物
技術領域：
有良好的應用前景。實施例以下參考實施例，對本發明的等離子體誘變育種裝置進一步進行說明。實施例1：利用不同溫度的等離子體射流進行處理時樣品的dna損傷 程度dna損傷是產生突變的最直接的原因，在dna發生損傷時，細菌通過lexa和reca的共同作用，引起體內的sos響應，可通過測定β-半乳糖苷酶的酶活來反映sos的誘導水平，從而反映dna的損傷強度。采用umu-test方法(umu-testat試劑盒(isesaki,japan))表征基因損傷。umu-test采用2-硝基苯-β-d-吡喃半乳糖苷作為底物，利用分光光度法測定β-半乳糖苷酶活性，從而表征sos的誘導程度，并最終說明dna的損傷程度。1.實驗菌株：采用s.typhimuriumnm2009；該菌株來源于蛋白精制工業公司(isesaki,japan)的umu-testat試劑盒。2.實驗中采用的藥品：sds(十二烷基硫酸鈉)、dtt(二硫蘇糖醇)、onpg(鄰硝基苯β-d-半乳吡喃糖苷)、hepes(4-羥乙基哌嗪乙磺酸)、氨芐青霉素、氯霉素、ntg(亞硝基胍)、檸檬酸、檸檬酸鈉、磷酸二氫鉀、胰蛋白胨、na2co3、磷酸氫二鈉、磷酸二氫鈉，以上這些樣品均可以商購。3.實驗中使用的培養基和試劑tga培養基：溶解10g胰蛋白胨、5gnacl、11.9ghepes于900ml水中，調節ph至7.0±0.2，稀釋至970ml，然后高壓蒸汽滅菌。溶解2gd(+)葡萄糖于30ml水中，高壓蒸汽滅菌。lb培養基：胰蛋白胨1％，酵母浸粉0.5％，氯化鈉1％，瓊脂2％，蒸餾水。b緩沖液：溶解40.6gna2hpo4·12h2o，6.2gnah2po4·2h2o，0.75gkcl，0.25gmgso4·7h2o于900ml水中。調節ph值至7.0±0.2，加入1.0gsds稀釋至1000ml，加入0.154gdtt，并于4℃密封保存。磷酸緩沖液(p-buffer)：溶解2.18gna2hpo4·12h2o，0.61nah2po4·2h2o于100ml水中，調節ph值至7.0±0.2，高壓滅菌(121℃，20min)，于4℃密封保存。onpg溶液：溶解18mgonpg于4ml磷酸緩沖液中，黑暗中(或用錫箔紙包裹)振搖2h至溶解。反應終止液：溶解106gna2co3于900ml水中再稀釋至1000ml。常溫密封保存。器材：無菌96孔板，酶標儀，16mm玻璃皿(20個)，1.5mlep管，排槍等。4.試驗步驟(1)菌株活化和預培養針對s.typhimuriumnm2009，利用lb培養基加氨芐青霉素鈉(25μg·ml-1)和氯霉素(25μg·ml-1)的平板培養基對該菌株進行平板活化。將經平板活化的菌株轉接至tga液體培養基過夜預培養。以10％接種量轉接至tga培養基，37℃預培養至該菌株的對數生長期。(2)菌株誘變等離子體誘變：將每100μl預培養菌液加入到直徑16mm的玻璃皿中。共準備6組實驗，其中每組3個對照。誘變條件：通氣量10slpm，功率120w，等離子體發生器的噴嘴12與樣品之間的距離保持為2mm，測定等離子體射流的溫度，并在將等離子體射流的溫度分別控制在28℃、34℃、37℃、40℃、45℃的條件下對樣品進行誘變，誘變時間60s。照射后菌液不足100μl的由tga培養基補滿100μl。(3)處理后培養從上述補充到100μl的處理后的樣品中取出各菌液30μl加入到96孔板，同時加入270μlgta培養基。以不加菌液而且不進行等離子體處理的培養基為空白對照，以加菌液但不進行等離子體處理的培養基為陰性對照。37℃100r·min-1培養2h。培養完成后測定a600。(4)β-半乳糖苷酶的酶活檢測從處理后培養完成后的菌液中取出30μl轉移到新96孔板。同時加入120μl的b緩沖溶液，30μl的onpg底物溶液溶液。在28℃反應30min。加入上述反應終止液120μl。測定a420，以表征β-半乳糖苷酶的酶活。(5)結果與計算對于不同遺傳毒性試驗中，利用如下mum/sos/檢查的試驗計算公式計算生長因子g和誘導率ir的結果：g-----------生長因子，其反應了經毒性物質處理后，微生物存活并保持 生物活性的能力；ir------------誘導率，其反應了經毒性物質處理后，mumc基因被誘導表達的能力；a600t------待測樣品在600nm處的吸光度；a600b------空白對照在600nm處的吸光度；a600n-------陰性對照在600nm處的吸光度；a420t------待測樣品在420nm處的吸光度；a420b------空白對照在420nm處的吸光度；a420n-------陰性對照在420nm處的吸光度；表1不同等離子體射流溫度處理下的損傷程度對比表等離子體射流溫度/℃gir280.57112.8524340.46743.6293370.47603.8419400.44123.3118450.55432.7761結論：由表1可以看出，從28℃起隨著等離子體溫度的升高，g值不斷降低而ir值不斷升高，表明溫度升高對s.typhimuriumnm2009有致死或抑制其生長的作用，并且增強了dna的損傷程度，引起微生物的應急修復系統。在等離子體溫度高于40℃時，g值出現波動而ir值明顯下降，表明部分菌株在生長方面出現耐受性而且受損傷程度減弱。從表1的結果可以看出，通過將等離子體射流的溫度保持在34～40℃的范圍時，可以將等離子體射流對于dna的損傷程度維持較高的范圍，能夠引起微生物適當?shù)膽?yīng)急修復系統，從而激發有效的突變。實施例2：利用37±3℃等離子體射流進行誘變時的致死率1.實驗菌種：大腸桿菌accc01626。2.培養基和器材lb液體培養基：胰蛋白胨1％，酵母浸粉0.5％，氯化鈉1％，蒸餾水。lb固體培養基：胰蛋白胨1％，酵母浸粉0.5％，氯化鈉1％，瓊脂2％，蒸餾水。其他：0.8％生理鹽水、10％甘油、槍頭、涂布棒、離心管、ep管滅菌條件：121℃、滅菌20min3.試驗步驟(1)接種大腸桿菌至lb液體培養基(50ml/250ml)，37℃、200rpm條件下培養12h。(2)吸取一定量的菌液(3ml左右)，4000rmp離心5min，用生理鹽水洗滌菌體2次，最終重懸于一定量的生理鹽水中，使菌濃為106-108個/ml(a600在0.6-0.8之間)。(3)由于大腸桿菌對干燥敏感，在菌液中添加甘油，使甘油的終濃度為5％(菌液與10％甘油1:1混合)。(4)吸取10μl菌懸液至載片上，涂布均勻，設置誘變參數：功率120w，氣量10slm，等離子體發生器的噴嘴12與樣品之間的距離為2mm，誘變時間30s。開始誘變，利用本發明的裝置對8個樣品進行連續地誘變，在處理過程中，樣品處理后自動替換下一待處理樣品的時間間隔被控制在5s以內。在誘變的過程中，溫度傳感器檢測等離子體射流的溫度，顯示在對8個樣品進行誘變的過程中，等離子體射流的溫度穩定在37±3℃范圍。(5)誘變后的載片放入ep管中(含1ml生理鹽水)。(6)將裝有載片的ep管震蕩1min，取100μl涂布在lb培養基平板上，37℃培養16h。(7)對lb培養基平板上長出的菌落進行計數，計算致死率，繪制致死率曲線，致死率計算公式為：表2八個連續處理的樣品的致死率編號12345678誘變時間3030303030303030致死率75.3%73.4%73.6%74.6%72.2%72.9%73.5%73.8%結論：利用本發明的裝置，可以始終將等離子體射流的溫度控制在37±3℃范圍，在其他誘變參數也相同的情況下，不同批次樣品的致死率波動范圍小，表明本發明的裝置可以穩定地、長時間地誘變處理多個樣品。應當指出，以上所述具體實施方式可以使本領域的技術人員更全面地理解本發明創造，但不以任何方式限制本發明創造。因此，盡管本說明書參照附圖和實施例對本發明創造已進行了詳細的說明，但是，本領域技術人員應當理解，仍然可以對本發明創造進行修改或者等同替換，總之，一切不脫離本發明創造的精神和范圍的技術方案及其改進，其均應涵蓋在本發明創造專利的保護范圍當中。當前第1頁12
