本技術涉及車輛，具體而言，涉及一種前擋風玻璃支架、前擋風集成裝置和車輛。

背景技術：

1、為了提高車輛的智能化程度，在車輛上安裝的傳感器種類和數量越來越多。現有技術中，雨量傳感器和攝像頭間隔設置在車輛的前擋風玻璃上，具體而言，攝像頭和雨量傳感器設置在前擋風玻璃的內側上部，且可以被前擋風玻璃上的印刷黑區遮擋。

2、然而，攝像頭和雨量傳感器的間隔布置，車輛內部的結構更加冗雜且造成空間的浪費，這存在改進的空間。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型的一個目的在于提出一種前擋風玻璃支架，可以實現傳感器和攝像頭不同功能件的集成，提高一體化程度，還能有助于減少傳感器對攝像頭的視線阻礙。

2、本實用新型還提出一種前擋風集成裝置。

3、本實用新型還提出一種車輛。

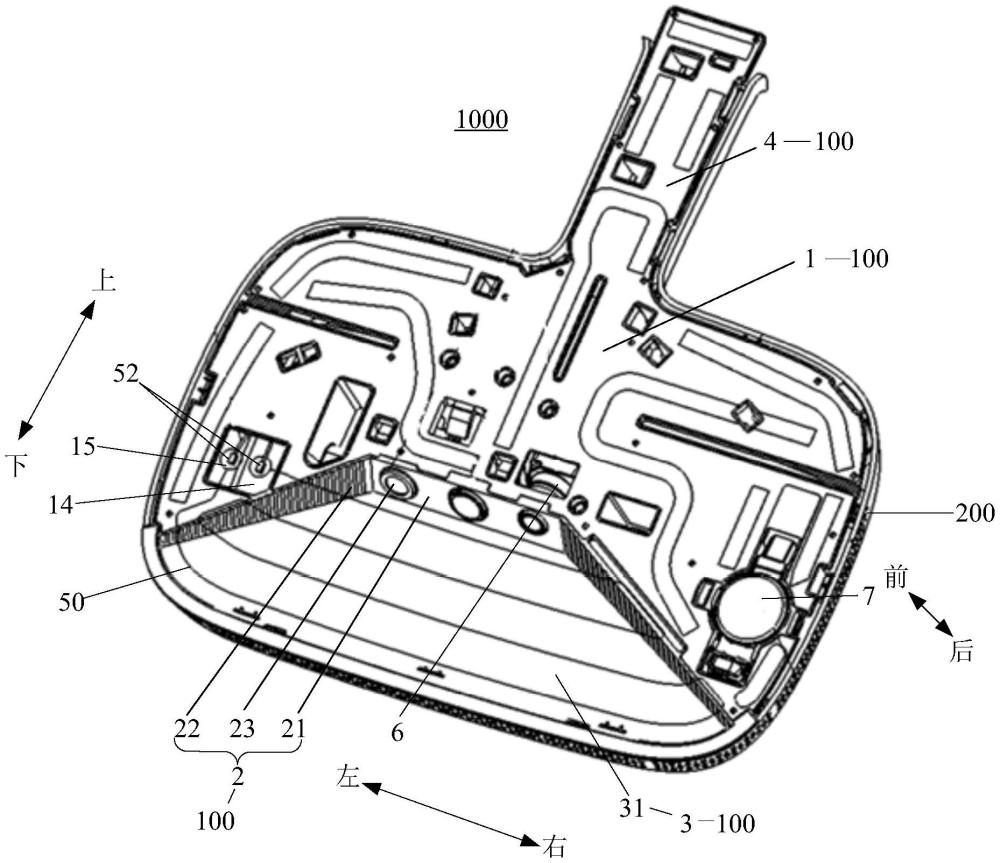

4、根據本實用新型第一方面實施例的前擋風玻璃支架，所述前擋風玻璃支架在厚度方向上相對兩側分別為前側和后側，所述前擋風玻璃支架的前側用于朝向前擋風玻璃；所述前擋風玻璃支架包括：第一板區，所述第一板區的后側具有攝像頭安裝位，所述第一板區上還設有傳感器安裝孔；第二板區，所述第二板區從所述第一板區的下邊緣向后延伸設置，所述第二板區上設有鏡頭孔，用于配合所述攝像頭的鏡頭；第三板區，所述第三板區從所述第二板區的后邊緣向下延伸設置，所述第三板區的前側構成攝像頭的視線區。

5、根據本實用新型實施例的前擋風玻璃支架，第一板區的后側可以安裝攝像頭，同時第一板區還可以將傳感器安裝在傳感器安裝孔，這里的傳感器可以是雨量傳感器、障礙物檢測傳感器等，該申請不對傳感器的種類進行限制。由此，將攝像頭和傳感器安裝在前擋風玻璃支架上，實現了攝像頭和傳感器的集成，提高了車輛內部結構的一體化程度，從而節省空間和簡化安裝工作。將傳感器置于第一板區，不占用下方第三板區空間，可以減少對視線的阻礙，有利于增加攝像頭的視角范圍。

6、其中，通過設置第二板區和其上的鏡頭孔，可以放置攝像頭的鏡頭，一方面可以對攝像頭的安裝進行定位，提高攝像頭安裝的便利性；另一方面可以固定攝像頭的鏡頭，保護攝像頭的鏡頭和提高攝像頭的穩定性。第三板區從第二板區的后邊緣向下延伸可以減少鏡頭與前擋風玻璃支架之間的干涉。與現有技術相比，本申請將攝像頭的鏡頭設置在第二板區上，第二板區位于第三板區的后側，減少了前擋風玻璃支架對于攝像頭的干擾，提高攝像頭的視角范圍。

7、在一些實施例中，所述第二板區包括：中間板區，所述中間板區橫向延伸設置，所述中間板區上沿橫向間隔設有至少兩個所述鏡頭孔。

8、在一些實施例中，所述第二板區還包括：兩個側板區，兩個所述側板區連接在所述中間板區的橫向兩端，兩個所述側板區的間距向下逐漸增大。

9、在一些實施例中，所述第一板區的后側設有接頭安裝位，所述第一板區上設有在厚度方向上貫通的穿線孔，所述穿線孔臨近所述接頭安裝位；所述前擋風玻璃上的加熱器的接電部能夠穿過所述穿線孔，且安裝在所述接頭安裝位上。

10、在一些實施例中，所述穿線孔臨近所述第二板區設置，所述接頭安裝位位于所述穿線孔上方；所述接頭安裝位和所述傳感器安裝孔位于所述攝像頭安裝位的相對兩側。

11、在一些實施例中，所述傳感器安裝孔的邊緣上設有向后延伸設置的卡接板，所述卡接板用于卡接所述傳感器。

12、在一些實施例中，前擋風玻璃支架還包括連接在所述第一板區上且向上延伸設置的第四板區。

13、在一些實施例中，所述前擋風玻璃支架為一體成型的注塑件。

14、根據本實用新型第二方面實施例的前擋風集成裝置，包括：根據本實用新型第一方面實施例的前擋風玻璃支架；攝像頭，所述攝像頭安裝在所述前擋風玻璃支架的攝像頭安裝位上；傳感器，所述傳感器安裝在所述前擋風玻璃支架的傳感器安裝孔上。

15、根據本實用新型實施例的前擋風集成裝置，通過采用上述的前擋風玻璃支架，提高了車輛內部功能件安裝的一體化程度。在前擋風玻璃支架上，將傳感器置于第一板區，不占用下方第三板區空間，可以減少對視線的阻礙，有利于增加攝像頭的視角范圍。

16、在一些實施例中，前擋風集成裝置還包括：后蓋，所述后蓋位于所述前擋風玻璃支架的后側，且覆蓋所述攝像頭和所述傳感器，所述后蓋卡扣連接在所述前擋風玻璃支架上。

17、根據本實用新型第三方面實施例的車輛，包括：車廂，所述車廂上設有前擋風玻璃；根據本實用新型第二方面實施例的前擋風集成裝置，所述前擋風集成裝置安裝在所述前擋風玻璃的后側。

18、根據本實用新型實施例的車輛，通過采用上述的前擋風集成裝置，將攝像頭和傳感器集中在前擋風集成裝置中并通過后蓋遮蓋，提高車輛的整齊度、美觀度和車輛的一體化程度。

19、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種前擋風玻璃支架，其特征在于，所述前擋風玻璃支架在厚度方向上相對兩側分別為前側和后側，所述前擋風玻璃支架的前側用于朝向前擋風玻璃；

2.根據權利要求1所述的前擋風玻璃支架，其特征在于，所述第二板區還包括：

3.根據權利要求1所述的前擋風玻璃支架，其特征在于，所述第一板區的后側設有接頭安裝位，所述第一板區上設有在厚度方向上貫通的穿線孔，所述穿線孔臨近所述接頭安裝位；

4.根據權利要求3所述的前擋風玻璃支架，其特征在于，所述穿線孔臨近所述第二板區設置，所述接頭安裝位位于所述穿線孔上方；

5.根據權利要求1所述的前擋風玻璃支架，其特征在于，所述傳感器安裝孔的邊緣上設有向后延伸設置的卡接板，所述卡接板用于卡接所述傳感器。

6.根據權利要求1-5中任一項所述的前擋風玻璃支架，其特征在于，還包括連接在所述第一板區上且向上延伸設置的第四板區。

7.根據權利要求1-5中任一項所述的前擋風玻璃支架，其特征在于，所述前擋風玻璃支架為一體成型的注塑件。

8.一種前擋風集成裝置，其特征在于，包括：

9.根據權利要求8所述的前擋風集成裝置，其特征在于，還包括：后蓋，所述后蓋位于所述前擋風玻璃支架的后側，且覆蓋所述攝像頭和所述傳感器，所述后蓋卡扣連接在所述前擋風玻璃支架上。

10.一種車輛，其特征在于，包括：

技術總結
本技術公開了一種前擋風玻璃支架、前擋風集成裝置和車輛，前擋風玻璃支架在厚度方向上相對兩側分別為前側和后側，前擋風玻璃支架的前側用于朝向前擋風玻璃；前擋風玻璃支架包括：第一板區，第一板區的后側具有攝像頭安裝位，第一板區上還設有傳感器安裝孔；第二板區，第二板區從第一板區的下邊緣向后延伸設置，第二板區上設有鏡頭孔，用于配合攝像頭的鏡頭；第三板區，第三板區從第二板區的后邊緣向下延伸設置，第三板區的前側構成攝像頭的視線區。這種前擋風玻璃支架，實現了攝像頭和傳感器的集成。第二板區位于第三板區的后側，減少了前擋風玻璃支架、及其上的傳感器對于攝像頭的干擾，有利于增加攝像頭的視角范圍。

技術研發人員：史時旭,吳策
受保護的技術使用者：浙江極氪智能科技有限公司
技術研發日：20240118
技術公布日：2025/4/28
