本技術涉及一種瀝青灑布動力系統及電動瀝青灑布車，屬于電動瀝青灑布車。

背景技術：

1、傳統瀝青灑布車有單發式和雙發式兩種：單發式瀝青灑布車，底盤發動機一方面為底盤行駛提供動力，另一方面在上裝工作裝置作業時，通過離合器、取力器為上裝液壓系統提供動力；雙發式瀝青灑布車，底盤發動機和上裝發動機分別為底盤行駛和上裝工作裝置提供動力。單發式瀝青灑布車具有以下缺點：1）底盤發動機轉速影響上裝液壓泵轉速，進而影響瀝青泵轉速，瀝青泵無法在最佳工作轉速工作；2）底盤發動機受上裝工作裝置負載影響，轉速不穩定，進而導致車速不穩定，無法保證施工質量；3）瀝青灑布車一般有加熱、運輸、循環、灑布等工作模式，任一工作模式下都必須啟動底盤發動機，發動機工作效率低，使用成本高。雙發式瀝青灑布車具有以下缺點：1）兩套發動機，施工噪音大，市政施工、夜間施工受限制；2）兩套發動機維護保養成本高；3）上裝發動機按照最大工作負荷匹配，大部分工作模式下需求功率遠低于上裝發動機功率，上裝發動機工作效率低。

2、中國專利cn106480808b公開了一種純電動泡沫瀝青灑布車，通過電網充電接口為蓄電池充電，蓄電池輸出的電流經控制柜升壓及整流后進入行駛系統電源接口、電氣系統電源接口、液壓系統電源接口、氣動系統電源接口及瀝青發泡及噴灑系統電源接口中，為行駛系統、電氣系統、液壓系統、氣動系統及瀝青發泡及噴灑系統提供動力，從而實現以蓄電池為整個泡沫瀝青灑布車的動力源。以蓄電池為動力源的純電動技術方案可解決上述傳統瀝青灑布車單發或雙發動力系統的缺點，但該方案存在動力系統較復雜，需要頻繁對蓄電池充電，實際操作過程復雜，蓄電池充電時灑布車無法使用的問題，限制了電動瀝青灑布車的應用范圍。

3、因此，亟需一種動力系統結構簡單、操作方便、可全天候不間斷工作、應用范圍廣的瀝青灑布動力系統及電動瀝青灑布車。

技術實現思路

1、本實用新型的目的在于克服上述不足，提供一種動力系統結構簡單、操作方便、可全天候不間斷工作、應用范圍廣的瀝青灑布動力系統及電動瀝青灑布車。

2、本實用新型的目的是這樣實現的：

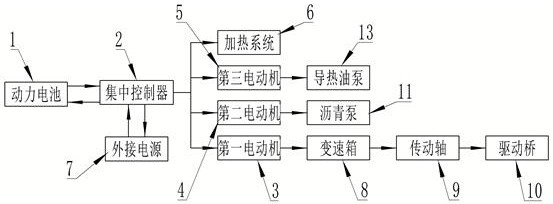

3、一種瀝青灑布動力系統，安裝在瀝青灑布車上，其特征在于：包含動力電池、集中控制器、第一電動機、第二電動機、第三電動機和加熱系統；所述動力電池與集中控制器電連接；所述集中控制器分別與外接電源、第一電動機、第二電動機、第三電動機和加熱系統連接；

4、所述集中控制器與外接電源之間為雙向連接模式：外接電源模式，此模式下由外接電源提供電能，通過集中控制器對動力電池進行充電，同時對第一電動機、第二電動機、第三電動機和加熱系統進行供電；對外放電模式，此模式下由動力電池提供電能，通過集中控制器對瀝青灑布車外部設備提供電能，同時對第一電動機、第二電動機、第三電動機和加熱系統進行供電；

5、所述第一電動機連接瀝青灑布車的底盤行駛機構，驅動瀝青灑布車行進；所述第二電動機連接瀝青灑布車的瀝青循環系統，為瀝青的循環輸送提供動力；所述第三電動機連接瀝青灑布車的導熱油循環系統，為導熱油的循環輸送提供動力；所述加熱系統對瀝青進行加熱。

6、進一步的，所述動力電池與集中控制器通過充放電模塊連接；動力電池供電時，由動力電池向集中控制器放電，動力電池充電時，由集中控制器向動力電池充電。

7、進一步的，所述底盤行駛機構包含與第一電動機傳動連接的變速箱、與變速箱連接的傳動軸、與傳動軸連接的驅動橋。

8、進一步的，所述瀝青循環系統包含與第二電動機傳動連接的瀝青泵、與瀝青泵通過管路和閥門連接的瀝青儲罐。

9、進一步的，所述導熱油循環系統包含與第三電動機傳動連接的導熱油泵、設置在瀝青儲罐內的導熱油管；所述導熱油泵通過管路和閥門連接導熱油管。

10、進一步的，所述加熱系統包含設置在瀝青灑布車瀝青儲罐中的電加熱管和熱電偶、設置在集中控制器中的加熱控制模塊；所述加熱控制模塊通過熱電偶反饋的溫度信號來控制電加熱管對瀝青的加熱。

11、一種電動瀝青灑布車，安裝有上述任一種瀝青灑布動力系統。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型的瀝青灑布動力系統及電動瀝青灑布車，采用動力電池為瀝青灑布車整車的能源供應，集中控制器作為瀝青灑布車各工作系統的控制中心，使第一電動機、第二電動機、第三電動機和加熱系統各部可獨立運行，各系統互不影響，有效提高施工質量，減小施工噪音，降低維護保養成本；集中控制器可根據不同工況，將動力電池合理輸出工況所需功率，不會造成功率浪費；可直接使用外接電源作為動力源，特別是在耗能最大的加熱階段，顯著降低施工成本；集中控制器具有對內充電、對外放電功能，使瀝青灑布車的使用更靈活，不受場地或時間限制，有效提高作業效率，降低作業成本；整套瀝青灑布動力系統為純電動結構，整機零排放，工作噪聲小，可適應多種工作環境。

技術特征：

1.一種瀝青灑布動力系統，安裝在瀝青灑布車上，其特征在于：包含動力電池、集中控制器、第一電動機、第二電動機、第三電動機和加熱系統；所述動力電池與集中控制器電連接；所述集中控制器分別與外接電源、第一電動機、第二電動機、第三電動機和加熱系統連接；

2.根據權利要求1所述的瀝青灑布動力系統，其特征在于：所述動力電池與集中控制器通過充放電模塊連接；動力電池供電時，由動力電池向集中控制器放電，動力電池充電時，由集中控制器向動力電池充電。

3.根據權利要求1所述的瀝青灑布動力系統，其特征在于：所述底盤行駛機構包含與第一電動機傳動連接的變速箱、與變速箱連接的傳動軸、與傳動軸連接的驅動橋。

4.根據權利要求1所述的瀝青灑布動力系統，其特征在于：所述瀝青循環系統包含與第二電動機傳動連接的瀝青泵、與瀝青泵通過管路和閥門連接的瀝青儲罐。

5.根據權利要求1所述的瀝青灑布動力系統，其特征在于：所述導熱油循環系統包含與第三電動機傳動連接的導熱油泵、設置在瀝青儲罐內的導熱油管；所述導熱油泵通過管路和閥門連接導熱油管。

6.根據權利要求1所述的瀝青灑布動力系統，其特征在于：所述加熱系統包含設置在瀝青灑布車瀝青儲罐中的電加熱管和熱電偶、設置在集中控制器中的加熱控制模塊；所述加熱控制模塊通過熱電偶反饋的溫度信號來控制電加熱管對瀝青的加熱。

7.一種電動瀝青灑布車，其特征在于：安裝有上述權利要求1至6中的任一種瀝青灑布動力系統。

技術總結
本技術涉及一種瀝青灑布動力系統及電動瀝青灑布車，所述電動瀝青灑布車安裝所述瀝青灑布動力系統，包含動力電池、集中控制器、第一電動機、第二電動機、第三電動機和加熱系統；所述動力電池與集中控制器電連接；所述集中控制器分別與外接電源、第一電動機、第二電動機、第三電動機和加熱系統連接；所述集中控制器與外接電源之間為雙向連接模式；所述第一電動機連接瀝青灑布車的底盤行駛機構；所述第二電動機連接瀝青灑布車的瀝青循環系統；所述第三電動機連接瀝青灑布車的導熱油循環系統；所述加熱系統對瀝青進行加熱。本技術動力系統結構簡單、操作方便、應用范圍廣、作業效率高、成本低、綠色環保。

技術研發人員：王磊,張士營,戴東,劉迎春,宋鴿,張強
受保護的技術使用者：徐州徐工養護機械有限公司
技術研發日：20240723
技術公布日：2025/4/28
