本發明涉及雨刷，具體涉及一種一體式軟骨雨刷及裝配工藝。

背景技術：

1、雨刷，就是機動車輛車前玻璃上為了防止雨水及其他污物影響視線而進行簡單清理的一種工具。雨刷器中的彈性鋼片，可使雨刮膠條緊貼在窗玻璃上，保證清潔效果。現有雨刷器中的彈性鋼片，大多是在整片鋼片的中間加工出一條條形窄縫，雨刮膠條夾設在條形窄縫內，該方案需要特制的沖壓加工模具，模具制造成本較高，且沖壓下來的鋼料造成了浪費，同時鋼片經過沖壓后形成沖孔區域存在應力集中，導致鋼片對膠條施加彈力不集中。

2、中國發明專利cn101977800b公開了一種雨刷片，彈簧條的端部通過橋接件相互連接，形成組合式鋼片；橋接件通過角形件下面的支臂或者支臂自由端部的鉤子與彈性鋼片固定，固定不夠牢靠，在中間工序中，橋接件容易脫落，造成彈性鋼片散開，影響下一步的組裝工作。橋接件與每片彈性鋼片之間只有一個固定點，二者之間容易產生晃動，使得雨刷器在運行過程中膠條晃動，影響清潔效果。

3、有鑒于此，需要對現有的雨刷器進行改進，以加強彈性鋼片與膠條和固定結構的牢靠度和牢固，保持中間工序中件固定件與彈性鋼片的穩固性，同時避免雨刷器在運行過程中膠條晃動。

技術實現思路

1、針對現有技術中的缺陷，本發明的目的在于提供一種一體式軟骨雨刷，采用一體化結構固定雨刮膠條和彈性鋼片，保證其在使用時更加穩定，同時刮水使用效果更加。

2、本發明采用的技術方案是：一種一體式軟骨雨刷，包括彈性鋼片、分別設于彈性鋼片上方和下方的導流條和雨刮膠條，以及固定雨刮膠條的多組固定器；

3、所述固定器包括成對布置的固定爪，每一固定爪的上端設有并列布置的上抵接臺和下抵接臺，每對固定爪位于彈性鋼片長向兩側并相正對布置，使其中一固定爪上的上抵接臺能夠與另一固定爪的下抵接臺上端抵接固定；所述固定爪下端設有卡爪部，所述卡爪部能夠卡入設于雨刮膠條外側的配合槽內。

4、本技術方案中提供的一體式軟骨雨刷中的彈性鋼片通過多組固定器與雨刮膠條連接，固定器的每對固定爪一方面通過上抵接臺與下抵接臺構成相互配合固定，另一方面通過其下端的卡爪部與雨刮膠條固定，不僅確保彈性鋼片與雨刮膠條連接穩定性，并且使彈性鋼片與雨刮膠條連接后的一體性更強，雨刮膠條受到彈性鋼片彈力更均勻，在使用時刮水效果更好。

5、優選的，每對固定爪抵接固定的上抵接臺和下抵接臺之間設有相互適配的配合斜面，所述固定爪的上抵接臺上設有卡扣孔，所述下抵接臺上設有卡扣凸起，每對固定爪相對布置在彈性鋼片長向兩側可使卡扣凸起和卡扣孔兩兩卡合適配。

6、優選的，所述固定爪與彈性鋼片長向邊緣相對的一側設有嵌入槽，所述彈性鋼片長向一側邊緣能夠卡入嵌入槽內。

7、優選的，所述彈性鋼片長向兩側設有與固定爪寬度相適應的定位槽，定位槽內設有固定凸起，固定凸起能夠卡入設于固定爪側邊的固定槽內。

8、優選的，所述雨刮膠條對應配合槽其中一端的外側設有定位外凸部。

9、優選的，所述雨刮膠條長向兩側嵌入有沿其長向布置的支撐條，所述支撐條具有彈性。

10、優選的，所述所述導流條成對布置，兩導流條下邊緣內側對應彈性鋼片長向兩側設有供彈性鋼片邊緣卡入的連接槽，導流條內側對應每一固定爪安裝位置還設有讓位槽。

11、優選的，所述導流條對應彈性鋼片端部插設有端蓋，兩導流條之間對應彈性鋼片中部設有導流蓋。

12、優選的，所述連接組件包括位于彈性鋼片上端中部的連接底座，連接底座兩端對應彈性鋼片邊緣設有與彈性鋼片鉚合固定的鉚合部。

13、本發明的第二目的在于提供一種一體式軟骨雨刷的裝配工藝，包括如下步驟；

14、s1.連接底座裝配；將連接底座裝配于彈性鋼片上端中部，通過鉚合工藝使連接底座兩端的鉚合部與彈性鋼片鉚合固定。

15、s2.固定器裝配：將每組固定器的兩固定爪安裝在彈性鋼片長向邊緣的定位槽內，使固定凸起卡入固定槽，同時使相正對布置的兩固定爪通過上抵接臺和下抵接臺相互卡合后固定，完成裝配的固定器通過超聲波焊接是固定爪與彈性鋼片上表面接觸的區域焊接固定。

16、s3.雨刮膠條裝配，將支撐條嵌入雨刮膠條長向兩外側后，將雨刮膠條沿彈性鋼片一端穿入彈性鋼片下方的每一固定器的兩固定爪之間，使每一固定爪下端的卡爪部卡入雨刮膠條外側的配合槽內。

17、s4.導流條裝配，將導流條裝配在彈性鋼片上方使彈性鋼片側邊卡入導流條內側的連接槽內，隨后將端蓋插入導流條端部，最后將導流蓋安裝在兩導流條之間并卡在連接底座上。

18、本發明的有益效果是；本發明提供的雨刷結構將彈性鋼片和雨刮膠條通過固定器進行裝配固定，固定器的每對固定爪一方面通過上抵接臺與下抵接臺構成相互配合固定，另一方面固定爪通過焊接工藝使彈性鋼片固定器構成一體式結構，確保長時間使用仍能保持穩定；每對固定爪的卡爪部與雨刮膠條固定后，確保彈性鋼片與雨刮膠條連接穩定性，雨刮膠條受到彈性鋼片彈力更均勻，在使用時刮水效果更好，具有較高的實用價值。

技術特征：

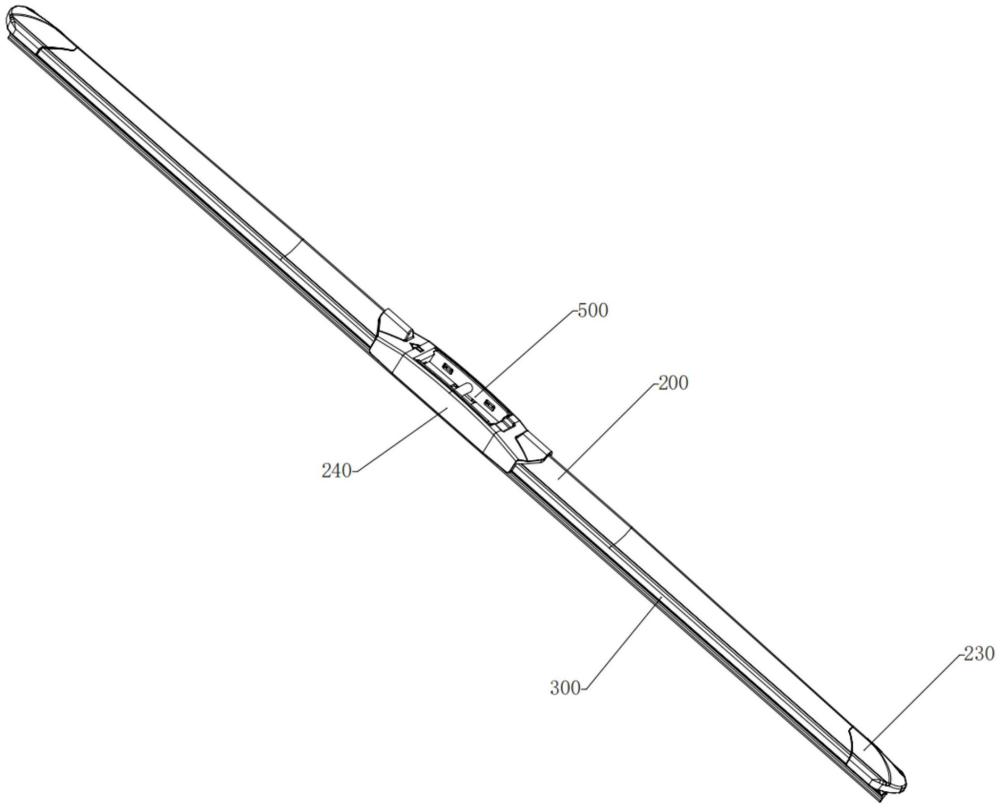

1.一種一體式軟骨雨刷，其特征在于，包括彈性鋼片(100)、設于彈性鋼片(100)上方和下方的導流條(200)和雨刮膠條(300)，以及固定雨刮膠條(300)的多組固定器；

2.根據權利要求1所述的一體式軟骨雨刷，其特征在于，每對所述固定爪(400)抵接固定的上抵接臺(410)和下抵接臺(420)之間設有相互適配的配合斜面，所述固定爪(400)的上抵接臺(410)上設有卡扣孔(440)，所述下抵接臺(420)上設有卡扣凸起(450)，每對固定爪(400)相對布置在彈性鋼片(100)長向兩側可使卡扣凸起(450)和卡扣孔(440)兩兩卡合適配。

3.根據權利要求1所述的一體式軟骨雨刷，其特征在于，所述固定爪(400)與彈性鋼片(100)長向邊緣相對的一側設有嵌入槽(470)，所述彈性鋼片(100)長向一側邊緣能夠卡入嵌入槽(470)內。

4.根據權利要求1所述的一體式軟骨雨刷，其特征在于，所述彈性鋼片(100)長向兩側設有與固定爪(400)寬度相適應的定位槽(110)，定位槽(110)內設有固定凸起(120)，固定凸起(120)能夠卡入設于固定爪(400)側邊的固定槽(460)內。

5.根據權利要求1所述的一體式軟骨雨刷，其特征在于，所述雨刮膠條(300)對應配合槽(310)其中一端的外側設有定位外凸部(320)。

6.根據權利要求1所述的一體式軟骨雨刷，其特征在于，所述雨刮膠條(300)長向兩側嵌入有沿其長向布置的支撐條(330)，所述支撐條(330)具有彈性。

7.根據權利要求1所述的一體式軟骨雨刷，其特征在于，所述導流條(200)成對布置，兩導流條(200)下邊緣內側對應彈性鋼片(100)長向兩側設有供彈性鋼片(100)邊緣卡入的連接槽(210)，導流條(200)內側對應每一固定爪(400)安裝位置還設有讓位槽(220)。

8.根據權利要求7所述的一體式軟骨雨刷，其特征在于，所述導流條(200)對應彈性鋼片(100)端部插設有端蓋(230)，兩導流條(200)之間對應彈性鋼片(100)中部設有導流蓋(240)。

9.根據權利要求1所述的一體式軟骨雨刷，其特征在于，還包括連接組件，所述連接組件包括位于彈性鋼片(100)上端中部的連接底座(500)，連接底座(500)兩端對應彈性鋼片(100)邊緣設有與彈性鋼片(100)鉚合固定的鉚合部(510)。

10.一種一體式軟骨雨刷的裝配工藝，其特征在于，包括如下步驟；

技術總結
本發明公開了一種一體式軟骨雨刷，包括彈性鋼片、導流條、雨刮膠條以及多組固定器；固定器包括成對布置的固定爪，每一固定爪的上端設有并列布置的上抵接臺和下抵接臺；所述固定爪下端設有卡爪部，所述卡爪部能夠卡入設于雨刮膠條外側的配合槽內。本發明提供的雨刷結構將彈性鋼片和雨刮膠條通過固定器進行裝配固定，固定器的每對固定爪通過上抵接臺與下抵接臺構成相互配合固定，同時通過焊接工藝構成一體式結構，固定爪下端通過卡爪部與雨刮膠條固定，確保長時間使用仍能保持穩定，利用固定爪和雨刮膠條連接后與雨刮膠條連接后的一體性更強，雨刮膠條受到彈性鋼片彈力更均勻，在使用時刮水效果更好。

技術研發人員：胡孔進
受保護的技術使用者：丹陽赫斯特汽配有限公司
技術研發日：
技術公布日：2025/4/28
