本發明涉及汽車配件，具體為一種便于車內空氣循環的中央通道總成。

背景技術：

1、中央通道總成是汽車前地板總成的重要組成部分，也是重要的傳力路徑之一，中央通道本體一般為“幾”字型結構或者“u”型結構，凸起的為上表面，具有凹陷的槽的一側為底面，現有的中央通道總成僅在尾部有通風口，可實現后排的通風，通風效果較差，且不能夠?qū)崿F(xiàn)車內多部位的通風，車內人員的舒適性較差。

技術實現思路

1、本發明要解決的技術問題是克服現有的缺陷，提供一種便于車內空氣循環的中央通道總成，便于實現車內多部位的通風，提高車內人員的舒適性，加快車內的空氣循環，可以有效解決背景技術中的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種便于車內空氣循環的中央通道總成，包括中央通道總成主體，所述中央通道總成主體的下部安裝有排氣主管道，所述排氣主管道的兩側各連接有一個前排排氣盒體，所述前排排氣盒體的側面連接有前排排氣分管，所述前排排氣分管的端部連接有座椅通風組件，所述前排排氣盒體的開口處安裝有第一防塵網，所述排氣主管道的尾部連接有后排排氣盒體，所述后排排氣盒體的開口處開設有第一吸附槽，所述第一吸附槽內吸附連接有第二防塵網，所述排氣主管道的前側連接有進風管道，所述進風管道上安裝有第二控制閥門，所述中央通道總成主體的下部安裝有車內空氣抽取組件。

4、作為本發明的一種優選技術方案，所述前排排氣盒體的開口處開設有與所述第一防塵網配合的第二吸附槽，所述第二吸附槽的側壁開設有取放槽。

5、作為本發明的一種優選技術方案，所述座椅通風組件包括連接在所述前排排氣分管端部的空心通風坐墊，所述空心通風坐墊的側面開設有多個第二通氣孔，所述空心通風坐墊的側面連接有多個空心通風盒體，所述空心通風盒體的側面開設有多個第一通氣孔。

6、作為本發明的一種優選技術方案，所述空心通風坐墊底部的兩側各連接有一個固定帶，兩個所述固定帶之間連接有子母扣。

7、作為本發明的一種優選技術方案，兩個所述前排排氣分管上均安裝有第四控制閥門。

8、作為本發明的一種優選技術方案，所述車內空氣抽取組件包括設在所述中央通道總成主體下部的抽氣主管道，所述抽氣主管道的側面連接有抽氣連接管，所述抽氣連接管的端部連接有位于所述中央通道總成主體側壁的抽風機，所述抽風機的出風端連接有排風管道，所述排風管道上安裝有第三控制閥門，所述抽氣主管道的左右兩端各連接有一個嵌設在所述中央通道總成主體側面的抽風盒。

9、作為本發明的一種優選技術方案，所述抽風盒的開口處開設有插接通道，所述插接通道內安裝有第三防塵網。

10、作為本發明的一種優選技術方案，兩個所述抽風盒對稱布設在所述中央通道總成主體的尾部。

11、作為本發明的一種優選技術方案，所述后排排氣盒體的側面連接有后排排氣分管，所述后排排氣分管上安裝有第一控制閥門。

12、作為本發明的一種優選技術方案，兩個所述前排排氣盒體對稱布設在所述中央通道總成主體的前端。

13、與現有技術相比，本發明的有益效果是：

14、本便于車內空氣循環的中央通道總成通過設置排氣主管道、前排排氣盒體、進風管道和第二控制閥門便于將汽車風扇吹出的暖風或者冷風吹向前排的兩側，加快前排的通風，通過設置空心通風坐墊和空心通風盒體便于使車內人員可以更好的通風，提高車內人員的舒適性，通過設置抽氣連接管、抽氣主管道、第三控制閥門和抽風機便于將車內的空氣快速的抽出到車外，便于加快車內的空氣循環。

技術特征：

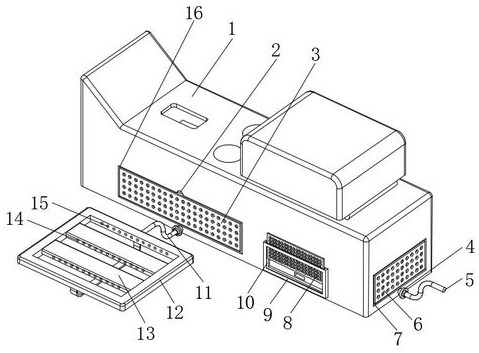

1.一種便于車內空氣循環的中央通道總成，包括中央通道總成主體（1），其特征在于：所述中央通道總成主體（1）的下部安裝有排氣主管道（27），所述排氣主管道（27）的兩側各連接有一個前排排氣盒體（28），所述前排排氣盒體（28）的側面連接有前排排氣分管（11），所述前排排氣分管（11）的端部連接有座椅通風組件，所述前排排氣盒體（28）的開口處安裝有第一防塵網（3），所述排氣主管道（27）的尾部連接有后排排氣盒體（26），所述后排排氣盒體（26）的開口處開設有第一吸附槽（7），所述第一吸附槽（7）內吸附連接有第二防塵網（6），所述排氣主管道（27）的前側連接有進風管道（17），所述進風管道（17）上安裝有第二控制閥門（18），所述中央通道總成主體（1）的下部安裝有車內空氣抽取組件。

2.根據權利要求1所述的便于車內空氣循環的中央通道總成，其特征在于：所述前排排氣盒體（28）的開口處開設有與所述第一防塵網（3）配合的第二吸附槽（16），所述第二吸附槽（16）的側壁開設有取放槽（2）。

3.根據權利要求1所述的便于車內空氣循環的中央通道總成，其特征在于：所述座椅通風組件包括連接在所述前排排氣分管（11）端部的空心通風坐墊（12），所述空心通風坐墊（12）的側面開設有多個第二通氣孔（15），所述空心通風坐墊（12）的側面連接有多個空心通風盒體（13），所述空心通風盒體（13）的側面開設有多個第一通氣孔（14）。

4.根據權利要求3所述的便于車內空氣循環的中央通道總成，其特征在于：所述空心通風坐墊（12）底部的兩側各連接有一個固定帶（22），兩個所述固定帶（22）之間連接有子母扣（23）。

5.根據權利要求1所述的便于車內空氣循環的中央通道總成，其特征在于：兩個所述前排排氣分管（11）上均安裝有第四控制閥門（29）。

6.根據權利要求1所述的便于車內空氣循環的中央通道總成，其特征在于：所述車內空氣抽取組件包括設在所述中央通道總成主體（1）下部的抽氣主管道（25），所述抽氣主管道（25）的側面連接有抽氣連接管（24），所述抽氣連接管（24）的端部連接有位于所述中央通道總成主體（1）側壁的抽風機（21），所述抽風機（21）的出風端連接有排風管道（19），所述排風管道（19）上安裝有第三控制閥門（20），所述抽氣主管道（25）的左右兩端各連接有一個嵌設在所述中央通道總成主體（1）側面的抽風盒（9）。

7.根據權利要求6所述的便于車內空氣循環的中央通道總成，其特征在于：所述抽風盒（9）的開口處開設有插接通道（10），所述插接通道（10）內安裝有第三防塵網（8）。

8.根據權利要求6所述的便于車內空氣循環的中央通道總成，其特征在于：兩個所述抽風盒（9）對稱布設在所述中央通道總成主體（1）的尾部。

9.根據權利要求1所述的便于車內空氣循環的中央通道總成，其特征在于：所述后排排氣盒體（26）的側面連接有后排排氣分管（5），所述后排排氣分管（5）上安裝有第一控制閥門（4）。

10.根據權利要求1所述的便于車內空氣循環的中央通道總成，其特征在于：兩個所述前排排氣盒體（28）對稱布設在所述中央通道總成主體（1）的前端。

技術總結
本發明公開了一種便于車內空氣循環的中央通道總成，包括中央通道總成主體，所述中央通道總成主體的下部安裝有排氣主管道，所述排氣主管道的兩側各連接有一個前排排氣盒體，所述前排排氣盒體的側面連接有前排排氣分管，所述前排排氣分管的端部連接有座椅通風組件，本便于車內空氣循環的中央通道總成通過設置排氣主管道、前排排氣盒體、進風管道和第二控制閥門便于將汽車風扇吹出的暖風或者冷風吹向前排的兩側，加快前排的通風，通過設置空心通風坐墊和空心通風盒體便于使車內人員可以更好的通風，提高車內人員的舒適性，通過設置抽氣連接管、抽氣主管道、第三控制閥門和抽風機便于將車內的空氣快速的抽出到車外，便于加快車內的空氣循環。
