本發明涉及保護膜技術領域，具體為一種保護膜的收卷裝置。

背景技術：

保護膜主要是用在吊頂板、地磚、防盜門的表面，起到防護、保護的作用，保護膜在生產過后，會對保護膜進行收卷，當轉軸上的保護膜收卷完之后需要將保護膜切斷，用另一個轉軸再次進行收卷，目前保護膜在切斷時很不方便，一不小心就容易出現拉長損壞的情況，使得保護膜的切斷處不夠平整，從而讓保護膜在切斷時會造成一定的浪費。

技術實現要素：

本發明的目的在于提供一種保護膜的收卷裝置，具備將保護膜的切斷處變得更加平整的優點，解決了保護膜在切斷時會造成一定浪費的問題。

為實現上述目的，本發明提供如下技術方案：一種保護膜的收卷裝置，包括裁切機構和收卷機構，所述裁切機構包括固定座，所述固定座頂部的兩側均連接有支撐座，所述支撐座內側的底部設有開口，所述支撐座的頂部連接有電動伸縮柱，所述電動伸縮柱的頂部連接有橫向支架，所述橫向支架底部的兩側均通過減震彈簧連接有吸盤，所述橫向支架的中部鉸接有縱向支架，所述縱向支架的內側開設有通槽，所述通槽的頂部活動連接有活動塊，所述活動塊的底部連接有裁切桿，所述裁切桿的底部貫穿橫向支架并延伸至橫向支架的底部，所述裁切桿的底部連接有裁切座，所述裁切座的正面通過螺栓連接有裁切刀，所述裁切座底部的兩側均通過支桿連接有滾輪，所述收卷機構包括導輥，所述導輥的正面設有第一軸承，所述第一軸承的外側連接有第一支撐桿，所述導輥的正面通過第一傳動帶與電機的輸出軸連接，所述電機的輸出軸通過第二傳動帶連接有第二軸承，所述第二軸承的內側貫穿設有轉軸，所述第二軸承的外側連接有第二支撐桿。

優選的，所述裁切機構與收卷機構的底部均與底座的頂部固定連接，所述裁切機構位于收卷機構的左側。

優選的，所述固定座內側的中部開設有凹槽，所述凹槽位于裁切刀的底部。

優選的，所述電機的底部設有減震座，所述減震座的底部與底座的頂部連接。

優選的，所述吸盤的外側設有潤滑涂層，兩個所述吸盤通過裁切刀呈對稱分布。

與現有技術相比，本發明的有益效果如下：

1、本發明通過裁切機構與收卷機構的配合使用，使得在保護膜收卷時設立了一個獨立的裁切機構，從而方便保護膜在收卷之后進行切斷，減少保護膜切斷時會出現損壞的情況，通過減震彈簧與吸盤的配合使用，使得當保護膜在需要進行切斷時，電動伸縮柱控制吸盤向下移動，吸盤在減震彈簧的作用下能夠與保護膜進行進緊密接觸，從而防止保護膜在切斷時會出現移動的情況，減少了保護膜在切斷時造成的損壞，讓裁切刀在對保護膜切斷時更加穩定，通過裁切刀與縱向支架的使用，使得裁切刀在切斷保護膜時能夠通過縱向支架上的活動塊進行移動，從而讓保護膜在切斷時更加方便。

2、本發明通過導輥與轉軸的配合使用，使得轉軸在對保護膜進行收卷時，導輥能夠保證保護膜收卷時的平整度，從而能夠提高保護膜收卷后的質量，通過裁切座底部滾輪的使用，使得裁切刀在對保護膜進行移動切斷時，滾輪能夠通過裁切座進行滾動，從而讓保護膜在切斷時更加穩定。

附圖說明

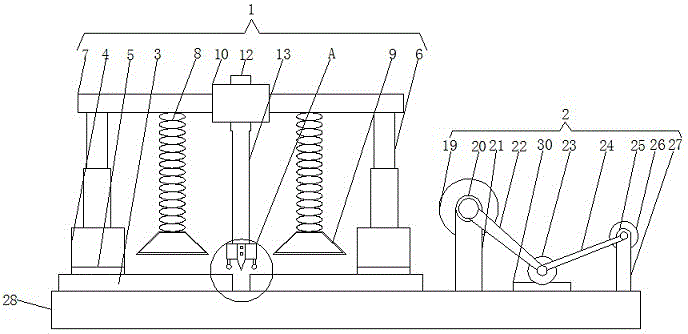

圖1為本發明結構示意圖；

圖2為本發明縱向支架的俯視圖；

圖3為本發明A處的局部放大示意圖。

圖中：1裁切機構、2收卷機構、3固定座、4支撐座、5開口、6電動伸縮柱、7橫向支架、8減震彈簧、9吸盤、10縱向支架、11通槽、12活動塊、13裁切桿、14裁切座、15螺栓、16裁切刀、17支桿、18滾輪、19導輥、20第一軸承、21第一支撐桿、22第一傳動帶、23電機、24第二傳動帶、25第二軸承、26轉軸、27第二支撐桿、28底座、28凹槽、30減震座。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種保護膜的收卷裝置，包括裁切機構1和收卷機構2，通過裁切機構1與收卷機構2的配合使用，使得在保護膜收卷時設立了一個獨立的裁切機構1，從而方便保護膜在收卷之后進行切斷，減少保護膜切斷時會出現損壞的情況，裁切機構1與收卷機構2的底部均與底座28的頂部固定連接，裁切機構1位于收卷機構2的左側，裁切機構1包括固定座3，固定座3內側的中部開設有凹槽29，凹槽29位于裁切刀16的底部，通過凹槽29的使用，使得裁切刀16在對保護膜進行切斷時，裁切刀16的底部能夠穿過凹槽29，從而防止裁切刀16在使用時會接觸到固定座3，進而防止裁切刀16會出現損壞的情況，固定座3頂部的兩側均連接有支撐座4，支撐座4內側的底部設有開口5，支撐座4的頂部連接有電動伸縮柱6，電動伸縮柱6的頂部連接有橫向支架7，橫向支架7底部的兩側均通過減震彈簧8連接有吸盤9，通過減震彈簧8與吸盤9的配合使用，使得當保護膜在需要進行切斷時，電動伸縮柱6控制吸盤9向下移動，吸盤9在減震彈簧8的作用下能夠與保護膜進行進緊密接觸，從而防止保護膜在切斷時會出現移動的情況，減少了保護膜在切斷時造成的損壞，讓裁切刀16在對保護膜切斷時更加穩定，吸盤9的外側設有潤滑涂層，通過潤滑涂層的使用，使得吸盤9在接觸保護膜后，方便吸盤9與保護膜進行分離，從而防止保護膜粘附在吸盤9上難以進行分離的情況，兩個吸盤9通過裁切刀16呈對稱分布，橫向支架7的中部鉸接有縱向支架10，縱向支架10的內側開設有通槽11，通槽11的頂部活動連接有活動塊12，活動塊12的底部連接有裁切桿13，裁切桿13的底部貫穿橫向支架7并延伸至橫向支架7的底部，裁切桿13的底部連接有裁切座14，裁切座14的正面通過螺栓15連接有裁切刀16，通過裁切刀16與縱向支架10的使用，使得裁切刀16在切斷保護膜時能夠通過縱向支架10上的活動塊12進行移動，從而讓保護膜在切斷時更加方便，裁切座14底部的兩側均通過支桿17連接有滾輪18，通過裁切座14底部滾輪18的使用，使得裁切刀16在對保護膜進行移動切斷時，滾輪18能夠通過裁切座14進行滾動，從而讓保護膜在切斷時更加穩定。

收卷機構2包括導輥19，導輥19的正面設有第一軸承20，第一軸承20的外側連接有第一支撐桿21，導輥19的正面通過第一傳動帶22與電機23的輸出軸連接，電機23的底部設有減震座30，減震座30的底部與底座28的頂部連接，電機23的輸出軸通過第二傳動帶24連接有第二軸承25，第二軸承25的內側貫穿設有轉軸26，通過導輥19與轉軸26的配合使用，使得轉軸26在對保護膜進行收卷時，導輥19能夠保證保護膜收卷時的平整度，從而能夠提高保護膜收卷后的質量，第二軸承25的外側連接有第二支撐桿27。

該文中出現的電器元件均與外界的主控器及220V市電電連接，并且主控器可為計算機等起到控制的常規已知設備。

使用時，將保護膜從左側的開口5導入，再從右側的開口5導到導輥19上，經過導輥19后的保護膜通過轉軸26進行收卷當保護膜需要切斷時，啟動電動伸縮柱6，電動伸縮柱6帶動吸盤9和裁切刀16向下移動，吸盤9通過減震彈簧8的擠壓，使吸盤9與保護膜進行緊密接觸，滑動縱向支架10上的活動塊12，讓裁切刀16從前往后進行切斷。

綜上所述，該保護膜的收卷裝置，通過裁切刀16與吸盤9的使用，解決了保護膜在切斷時會產生一定浪費的問題。
