本技術具體涉及一種緩沖包裝結構。

背景技術：

1、包裝結構顧名思義就是用來包裝產品，例如包裝箱、包裝盒等等，具有將商品包裹或者局部包裹進而起到保護產品的功能，作為包裝結構中其到抗震緩沖作用的是緩沖結構，例如泡沫材料、盒內固定槽及充氣袋、氣泡膜等均是緩沖結構,越來越多包裝結構采用紙纖維這類更加環保的材料，紙纖維是由廢舊紙屑紙箱、紙卷、報紙、書紙等材料經加工設備，加工成纖維狀的成品。傳統的紙纖維制成的緩沖包裝結構都是單層制成特定形狀，或者雙層簡單堆疊制成，但是這些結構強度較大，變形程度低，緩沖效果差，而且變形后回彈性差，不利于對產品的有效保護。

2、本實用新型正是基于上述的不足而產生的。

技術實現思路

1、本實用新型目的是克服現有技術的不足，提供一種保護效果更好的緩沖包裝結構。

2、本實用新型是通過以下技術方案實現的：

3、一種緩沖包裝結構，包括有底板、支撐組件和蓋板，所述的支撐組件設置在底板和蓋板之間并且并排設置有若干個，所述的支撐組件包括有兩個支撐件，所述的支撐件上端連接蓋板而支撐件下端連接底板，所述的支撐件中部具有能夠形變的彎曲段。

4、如上所述的緩沖包裝結構，所述的支撐組件的兩個支撐件對稱設置。

5、如上所述的緩沖包裝結構，所述的支撐件的彎曲段截面為圓弧形，在一個支撐組件中，兩個支撐件的彎曲段朝向遠離彼此的方向凸出。

6、如上所述的緩沖包裝結構，所述的彎曲段的圓心角α滿足：α≤150°。

7、如上所述的緩沖包裝結構，所述的蓋板包括有面板以及連接在面板四周并朝向底板延伸的檐側板。

8、如上所述的緩沖包裝結構，所述的彎曲段的半徑為r，所述的檐側板下端邊緣與底板之間留有間隙，間隙的寬度距離h滿足：h≤r/2。

9、如上所述的緩沖包裝結構，所述的底板、蓋板和支撐件均是由紙纖維制成的一體式整體結構。

10、如上所述的緩沖包裝結構，所述的支撐件的下端設有直角彎曲而成的下折板，所述的底板與下折板平貼，所述的底板與下折板通過粘接連接。

11、如上所述的緩沖包裝結構，所述的支撐件的上端設有直角彎曲而成的上折板，所述的蓋板與上折板平貼，所述的蓋板與上折板通過粘接連接。

12、如上所述的緩沖包裝結構，所述的支撐件具有與彎曲段連接并且豎向設置的平直段，在一個支撐組件中，兩個支撐件的平直段相互平貼，兩個支撐件的平直段通過粘接連接。

13、與現有技術相比，本實用新型有如下優點：

14、本實用新型的緩沖包裝結構設計支撐組件及其彎曲段，當緩沖包裝結構在運輸或儲存過程中受到外部壓力擠壓時，由于彎曲段的存在，它能夠輕易地發生彎曲變形，并且在壓力解除后能一定程度上恢復原狀，這一特性賦予了包裝結構高效的能量吸收能力和優異的緩沖性能，進而提高整體的緩沖性能，從而更好地保護產品；

15、其次，支撐件的彎曲段21采用了圓弧形截面，其圓心角α≤150°，這使得彎曲段在受力時能更充分地進行彈性形變，猶如彈簧一般，可以在外力作用下壓縮變形，吸收大量的沖擊能量，從而減輕對包裝內物品的影響；

16、再者，彎曲段的半徑為r，而檐側板與底板之間留有的間隙寬度h≤r/2。這樣的設計使得在包裝受到壓力時，彎曲段有足夠的空間去彎曲變形，而且這個間隙也可以作為一個緩沖區，有助于進一步分散和吸收沖擊力，同時，只允許底板和蓋板之間在一定范圍內移動，防止彎曲段因為變形量過大而造成材料的損壞。

技術特征：

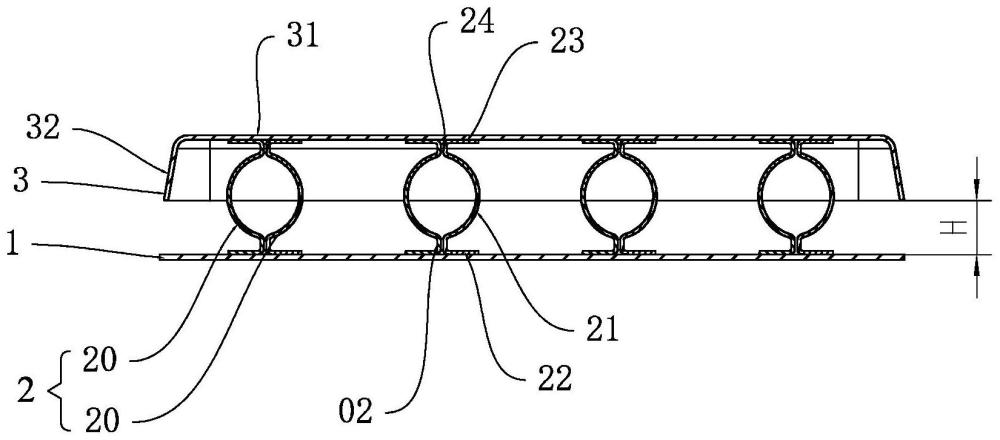

1.一種緩沖包裝結構，其特征在于：包括有底板(1)、支撐組件(2)和蓋板(3)，所述的支撐組件(2)設置在底板(1)和蓋板(3)之間并且并排設置有若干個，所述的支撐組件(2)包括有兩個支撐件(20)，所述的支撐件(20)上端連接蓋板(3)而支撐件(20)下端連接底板(1)，所述的支撐件(20)中部具有能夠形變的彎曲段(21)。

2.根據權利要求1所述的緩沖包裝結構，其特征在于：所述的支撐組件(2)的兩個支撐件(20)對稱設置。

3.根據權利要求2所述的緩沖包裝結構，其特征在于：所述的支撐件(20)的彎曲段(21)截面為圓弧形，在一個支撐組件(2)中，兩個支撐件(20)的彎曲段(21)朝向遠離彼此的方向凸出。

4.根據權利要求3所述的緩沖包裝結構，其特征在于：所述的彎曲段(21)的圓心角α滿足：α≤150°。

5.根據權利要求3所述的緩沖包裝結構，其特征在于：所述的蓋板(3)包括有面板(31)以及連接在面板(31)四周并朝向底板(1)延伸的檐側板(32)。

6.根據權利要求5所述的緩沖包裝結構，其特征在于：所述的彎曲段(21)的半徑為r，所述的檐側板(32)下端邊緣與底板(1)之間留有間隙，間隙的寬度距離h滿足：h≤r/2。

7.根據權利要求1所述的緩沖包裝結構，其特征在于：所述的底板(1)、蓋板(3)和支撐件(20)均是由紙纖維制成的一體式整體結構。

8.根據權利要求1所述的緩沖包裝結構，其特征在于：所述的支撐件(20)的下端設有直角彎曲而成的下折板(22)，所述的底板(1)與下折板(22)平貼，所述的底板(1)與下折板(22)通過粘接連接。

9.根據權利要求1所述的緩沖包裝結構，其特征在于：所述的支撐件(20)的上端設有直角彎曲而成的上折板(23)，所述的蓋板(3)與上折板(23)平貼，所述的蓋板(3)與上折板(23)通過粘接連接。

10.根據權利要求3所述的緩沖包裝結構，其特征在于：所述的支撐件(20)具有與彎曲段(21)連接并且豎向設置的平直段(24)，在一個支撐組件(2)中，兩個支撐件(20)的平直段(24)相互平貼，兩個支撐件(20)的平直段(24)通過粘接連接。

技術總結
本技術提供一種緩沖包裝結構，包括有底板、支撐組件和蓋板，所述的支撐組件設置在底板和蓋板之間并且并排設置有若干個，所述的支撐組件包括有兩個支撐件，所述的支撐件上端連接蓋板而支撐件下端連接底板，所述的支撐件中部具有能夠形變的彎曲段，本技術目的是克服現有技術的不足，提供一種保護效果更好的緩沖包裝結構。

技術研發人員：楊建銀,譚劍鋒,梁桂平,肖小清
受保護的技術使用者：中榮印刷集團股份有限公司
技術研發日：20240413
技術公布日：2025/4/28
