本技術涉及集裝箱領域，具體為一種集裝箱a60防火地板結構。

背景技術：

1、隨著內河流域電動船航運的發展趨勢越發向好，以新能源純電驅動替代傳統燃油動力的需求也在逐步提高，這對箱式電源的電容量要求提出了更高的要求。為了滿足船用a60的防火要求，地板在一定距離內需要避免電池架與地板背部存在熱橋；同時又需要留給電池更大的空間，需要進一步壓縮地板的厚度，又要滿足一定的地板結構強度。

2、現有技術中地板多采用c型角鋼密排的方式，保證結構地板的剛性，同時為了滿足a60防火要求，對地板進行保溫棉全包。這種方案能滿足防火和結構強度要求，但是所需材料成本大，需要大量的保溫棉和保溫棉封板。

技術實現思路

1、本實用新型的目的在于提供一種集裝箱a60防火地板結構，在滿足a60防火要求的同時，以更薄的地板滿足地板的結構強度要求。

2、為實現上述目的，本實用新型提供如下技術方案：一種集裝箱a60防火地板結構，包括支撐方管和鋼地板，所述鋼地板向下設置有凹槽，所述凹槽內設置有長邊豎向的所述支撐方管，所述支撐方管突出于所述凹槽，用以支撐電池架；所述鋼地板的上側表面及所述支撐方管的外側均鋪設有a60防火材料，每個所述支撐方管的下方對應設置有一組防火棉結構，所述防火棉結構設置于所述鋼地板的下側。

3、由此，本實用新型通過設置凹槽對鋼地板進行折彎，提高了整體地板的剛性，電池架的支撐方管也可利用凹槽實現長邊豎向安裝，在縱向上具有更好的剛性，二者結合后，能在不增加地板厚度的情況下，提高整個電池箱地板的剛性，減少地板變形的概率；同時僅對每個支撐方管增設對應的防火棉結構，能在大量節省防火棉材料成本的情況下，滿足地板的a60防火等級要求。

4、優選的，所述防火棉結構包括一塊a60防火棉封板和兩個對稱設置的側邊結構，所述側邊結構的上側均連接于所述鋼地板，所述側邊結構的下側連接所述a60防火棉封板，兩個所述側邊結構、所述鋼地板和所述a60防火棉封板之間設置有a60防火棉。由此，提供一種具體的防火棉結構配合凹槽及豎向的支撐方管。

5、優選的，所述側邊結構為c型角鋼，兩個所述側邊結構的開口方向相對。由此，本實用新型可以利用現有技術中已存在的用于增強地板剛性的c型角鋼，將兩個c型角鋼開口相對后設置，實現防火棉結構。

6、優選的，兩個所述側邊結構關于所述支撐方管對稱，且兩個所述側邊結構的相背側之間的距離至少為450mm，由此防火棉的側邊結構之間的距離滿足熱橋位置即支撐方管的下側與鋼地板接觸點所需的防火要求。

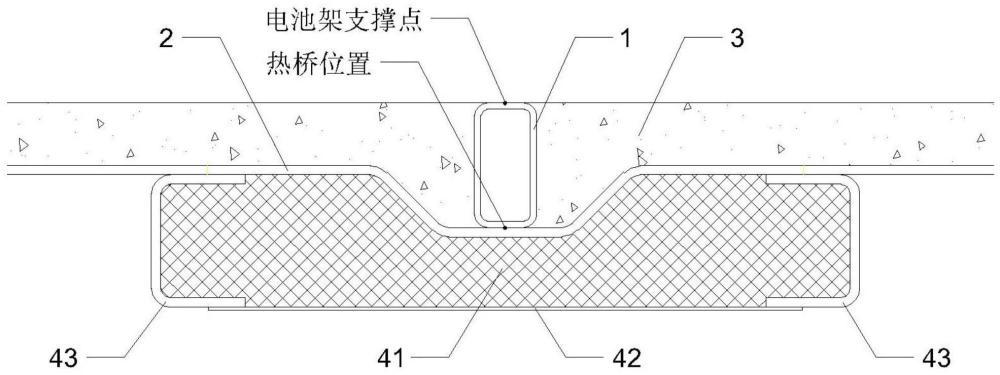

7、優選的，所述凹槽呈倒梯形，所述支撐方管的下側連接于所述凹槽的上底中部，所述支撐方管的上側用以支撐所述電池架。由此，凹槽結構一方面可以方便a60防火材料更好地填充入凹槽中，另一方面也提供了足夠的操作空間方便支撐方管的豎向安裝。

8、優選的，所述鋼地板的下側還密排設置有c型角鋼。由此，在鋼地板下側沿用現有技術中的c型角鋼，增強整體地板剛性。

技術特征：

1.一種集裝箱a60防火地板結構，包括支撐方管(1)和鋼地板(2)，其特征在于：所述鋼地板(2)向下設置有凹槽，所述凹槽內設置有長邊豎向的所述支撐方管(1)，所述支撐方管(1)突出于所述凹槽，用以支撐電池架；所述鋼地板(2)的上側表面及所述支撐方管(1)的外側均鋪設有a60防火材料(3)，每個所述支撐方管(1)的下方對應設置有一組防火棉結構(4)，所述防火棉結構(4)設置于所述鋼地板(2)的下側。

2.根據權利要求1所述的集裝箱a60防火地板結構，其特征在于：所述防火棉結構(4)包括一塊a60防火棉封板(42)和兩個對稱設置的側邊結構(43)，所述側邊結構(43)的上側均連接于所述鋼地板(2)，所述側邊結構(43)的下側連接所述a60防火棉封板(42)，兩個所述側邊結構(43)、所述鋼地板(2)和所述a60防火棉封板(42)之間設置有a60防火棉(41)。

3.根據權利要求2所述的集裝箱a60防火地板結構，其特征在于：所述側邊結構(43)為c型角鋼，兩個所述側邊結構(43)的開口方向相對。

4.根據權利要求2所述的集裝箱a60防火地板結構，其特征在于：兩個所述側邊結構(43)關于所述支撐方管(1)對稱，且兩個所述側邊結構(43)的相背側之間的距離至少為450mm。

5.根據權利要求1所述的集裝箱a60防火地板結構，其特征在于：所述凹槽呈倒梯形，所述支撐方管(1)的下側連接于所述凹槽的上底中部，所述支撐方管(1)的上側用以支撐所述電池架。

6.根據權利要求1所述的集裝箱a60防火地板結構，其特征在于：所述鋼地板(2)的下側還密排設置有c型角鋼(5)。

技術總結
本技術涉及集裝箱領域，具體為一種集裝箱A60防火地板結構，包括支撐方管和鋼地板，鋼地板向下設置有凹槽，凹槽內設置有長邊豎向的支撐方管，支撐方管突出于凹槽，用以支撐電池架；鋼地板的上側表面及支撐方管的外側均鋪設有A60防火材料，每個支撐方管的下方對應設置有一組防火棉結構，防火棉結構設置于鋼地板的下側。由此，本技術通過設置凹槽對鋼地板進行折彎，提高了整體地板的剛性，電池架的支撐方管在縱向上具有更好的剛性，二者結合后能在不增加地板厚度的情況下，提高整個電池箱地板的剛性，減少地板變形的概率；同時僅對每個支撐方管增設對應的防火棉結構，能在大量節省防火棉材料成本的情況下，滿足地板的A60防火等級要求。

技術研發人員：楊飛,陳建軍,朱春鋒,湯健
受保護的技術使用者：上海寰宇物流科技有限公司
