本申請涉及一種工裝設備，特別涉及一種存放裝置。

背景技術：

1、半導體行業中，對元器件進行包裝時有卷盤(reel)包裝和托盤(tray)包裝等多種形式，使用卷盤對元器件進行包裝時，需要將元器件安裝在ic編帶上，再把ic編帶盤在reel盤上。使用卷盤對元器件進行包裝時，tray盤上設置若干凹槽，將元器件放置在tray盤的凹槽上，通過tray盤完成對元器件的承載和輸送。由于元器件的形式多種多樣，不同的元器件適用于不同的包裝形式，需要通過reel盤或tray盤進行包裝，而reel盤和tray盤的結構不同，相關技術中只能單獨對reel盤或tray盤進行存放和輸送，無法實現reel盤和tray盤的兼容存放和輸送。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請提出一種存放裝置，能夠對reel盤和tray盤兼容存放和輸送，提高通用性。

2、本申請實施例所述的一種存放裝置，包括：

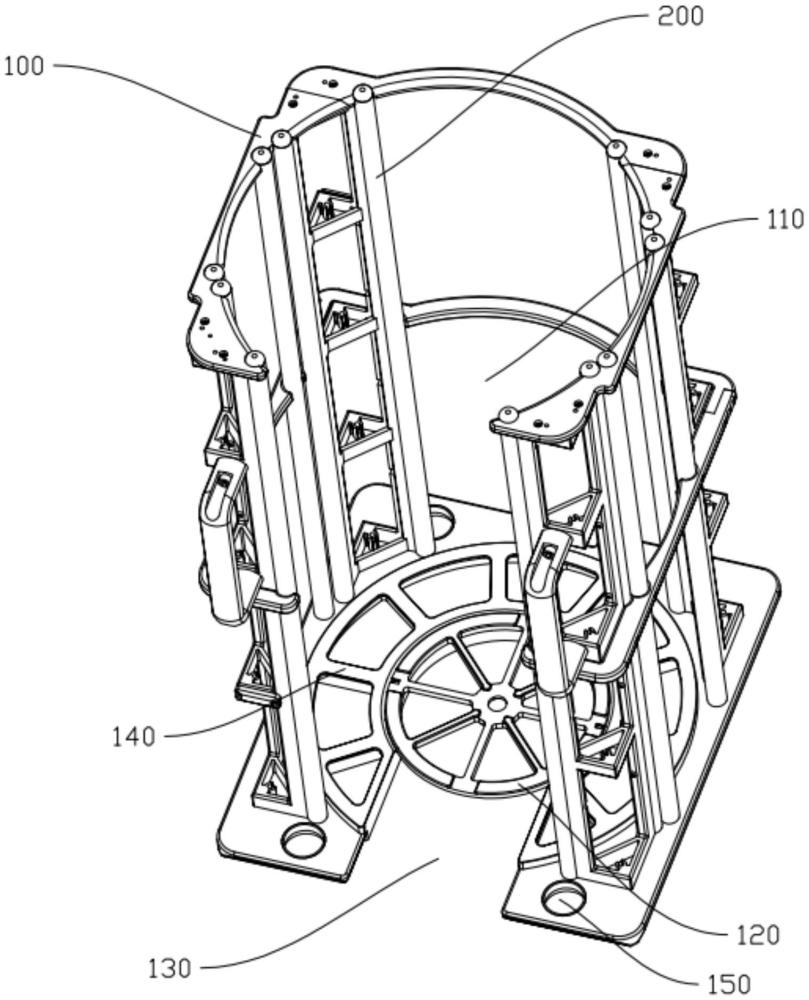

3、架體，所述架體內形成有用于存放reel盤和/或tray盤的存放腔；

4、限位機構，所述限位機構包括多個限位部，所述限位部設置在所述架體上，所述限位部用于對所述存放腔內的reel盤和/或tray盤進行限位。

5、根據本申請第一方面實施例的一種存放裝置，至少具有如下有益效果：本申請的一種存放裝置，包括架體和限位機構，架體內形成有存放腔，存放腔用于存放reel盤和/或tray盤，多個限位部對放置在存放腔內的reel盤和/或tray盤進行限位，能夠實現reel盤的單獨存放、tray盤的單獨存放或reel盤和tray盤的混合存放，完成對reel盤和tray盤的兼容存放和輸送，提高通用性。多個限位部的設置能夠對放置在存放腔內的reel盤和tray盤進行限位，使reel盤和tray盤在存放腔內保持穩定，實現對reel盤和tray盤的穩定存放和輸送。

6、根據本申請的一些實施例，所述限位部包括第一限位組件和第二限位組件，所述第一限位組件用于對reel盤進行限位，所述第二限位組件用于對tray盤進行限位。

7、根據本申請的一些實施例，所述第一限位組件包括至少三個第一限位柱，至少三個所述第一限位柱環繞所述存放腔設置，以對reel盤的周向進行限位。

8、根據本申請的一些實施例，所述第二限位組件包括四個限位組，四個所述限位組分別對tray盤的四個端部進行限位。

9、根據本申請的一些實施例，所述限位組包括第一限位組和第二限位組，所述第一限位組包括緊貼設置的兩個第二限位柱，所述第二限位組包括間隔設置的兩個第三限位柱，兩個所述第三限位柱之間形成間隙。

10、根據本申請的一些實施例，所述限位部包括第三限位組件，所述第三限位組件用于對reel盤和tray盤進行限位。

11、根據本申請的一些實施例，所述第三限位組件包括第三限位組和第四限位組，所述第三限位組包括緊貼設置的兩個第四限位柱，所述第四限位組包括間隔設置的兩個第五限位柱，兩個所述第五限位柱之間形成間隙。

12、根據本申請的一些實施例，所述架體的底部設置有升降盤，所述升降盤可相對所述架體運動，以帶動reel盤和/或tray盤相對所述架體運動。

13、根據本申請的一些實施例，所述架體的底部設置有支撐部，所述支撐部設置有用于安放所述升降盤的放置槽和與所述放置槽相連的避讓槽，所述放置槽設置有用于承托所述升降盤的承托邊。

14、根據本申請的一些實施例，所述支撐部設置有若干定位孔，所述定位孔設置有導向斜面。

15、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種存放裝置，其特征在于，包括：

2.根據權利要求1所述的一種存放裝置，其特征在于，所述限位部包括第一限位組件和第二限位組件，所述第一限位組件用于對reel盤進行限位，所述第二限位組件用于對tray盤進行限位。

3.根據權利要求2所述的一種存放裝置，其特征在于，所述第一限位組件包括至少三個第一限位柱，至少三個所述第一限位柱環繞所述存放腔設置，以對reel盤的周向進行限位。

4.根據權利要求2所述的一種存放裝置，其特征在于，所述第二限位組件包括四個限位組，四個所述限位組分別對tray盤的四個端部進行限位。

5.根據權利要求4所述的一種存放裝置，其特征在于，所述限位組包括第一限位組和第二限位組，所述第一限位組包括緊貼設置的兩個第二限位柱，所述第二限位組包括間隔設置的兩個第三限位柱，兩個所述第三限位柱之間形成間隙。

6.根據權利要求1所述的一種存放裝置，其特征在于，所述限位部包括第三限位組件，所述第三限位組件用于對reel盤和tray盤進行限位。

7.根據權利要求6所述的一種存放裝置，其特征在于，所述第三限位組件包括第三限位組和第四限位組，所述第三限位組包括緊貼設置的兩個第四限位柱，所述第四限位組包括間隔設置的兩個第五限位柱，兩個所述第五限位柱之間形成間隙。

8.根據權利要求1所述的一種存放裝置，其特征在于，所述架體的底部設置有升降盤，所述升降盤可相對所述架體運動，以帶動reel盤和/或tray盤相對所述架體運動。

9.根據權利要求8所述的一種存放裝置，其特征在于，所述架體的底部設置有支撐部，所述支撐部設置有用于安放所述升降盤的放置槽和與所述放置槽相連的避讓槽，所述放置槽設置有用于承托所述升降盤的承托邊。

10.根據權利要求9所述的一種存放裝置，其特征在于，所述支撐部設置有若干定位孔，所述定位孔設置有導向斜面。

技術總結
本申請公開了一種存放裝置，包括架體和限位機構，架體內形成有存放腔，存放腔用于存放Ree?l盤和/或Tray盤，多個限位部對放置在存放腔內的Ree?l盤和/或Tray盤進行限位，能夠實現Ree?l盤的單獨存放、Tray盤的單獨存放或Ree?l盤和Tray盤的混合存放，完成對Ree?l盤和Tray盤的兼容存放和輸送，提高通用性。多個限位部的設置能夠對放置在存放腔內的Ree?l盤和Tray盤進行限位，使Ree?l盤和Tray盤在存放腔內保持穩定，實現對Ree?l盤和Tray盤的穩定存放和輸送。

技術研發人員：張松齡,蔣志東,林懿,孫引福,武文彪,高睿,劉震,廖事誠
受保護的技術使用者：深圳市寒馳科技有限公司
技術研發日：
技術公布日：2025/4/28
