本發明涉及杠桿式起重設備領域，尤其涉及一種利用變形杠桿加輪軸組合轉換重力的裝置。

背景技術：

1、在當今的工程與機械領域，能量轉換與利用技術的發展始終備受關注，在眾多工業場景中，如建筑施工、物料搬運以及一些小型制造業等，對于簡單、高效且成本可控的動力輔助裝置有著持續的需求。

2、在重力利用領域，盡管杠桿原理早已被人們熟知并應用于各種簡單機械中，但現有的基于杠桿原理的裝置在功能和應用上仍存在局限性，大多數傳統杠桿裝置主要側重于實現力的放大或簡單的機械運動傳遞，對于如何高效地將重力勢能轉化為持續穩定的機械能輸出，常見的杠桿式起重設備在操作過程中往往需要人工頻繁地調整杠桿位置和施力方式，難以實現自動化和連續化的作業，工作效率較低，為此提出一種利用變形杠桿加輪軸組合轉換重力的裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本發明提供了一種利用變形杠桿加輪軸組合轉換重力的裝置，旨在改善了現有技術中“人工頻繁地調整杠桿位置和施力方式，難以實現自動化和連續化的作業，工作效率較低”的問題。

2、為了實現上述目的，本發明采用了如下技術方案：一種利用變形杠桿加輪軸組合轉換重力的裝置，包括支撐架，所述支撐架外側設置有轉動機構，所述轉動機構包括轉動組件和支撐組件，所述轉動組件包括軸承座，所述軸承座固定連接在支撐架外側，所述軸承座內壁設置有轉桿，所述轉桿外側固定連接有鏈輪一，所述轉桿設置有兩組，另一組所述轉桿外側固定連接有鏈輪二，所述鏈輪一與鏈輪二通過鏈條傳動連接，所述軸承座設置有多組，下側一組所述轉桿設置在下側對應的軸承座內壁，所述鏈條外側固定連接有合頁一，所述合頁一右側固定連接有配重桿一，所述配重桿一右部固定連接有合頁二，所述合頁二右部固定連接有配重桿二，所述配重桿二外側固定連接有橫桿。

3、作為上述技術方案的進一步描述：

4、所述支撐組件包括支撐板，所述支撐板固定連接在支撐架外側，所述鏈條滑動在支撐板外表面。

5、作為上述技術方案的進一步描述：

6、所述鏈輪一與鏈輪二設置為雙排鏈輪。

7、作為上述技術方案的進一步描述：

8、所述鏈條設置為雙排蓋板鏈條。

9、作為上述技術方案的進一步描述：

10、所述鏈輪二設置在鏈輪一下方，所述鏈輪一右側與鏈輪二右側豎直齊平。

11、作為上述技術方案的進一步描述：

12、所述鏈條左側為傾斜狀。

13、作為上述技術方案的進一步描述：

14、所述配重桿二外側設置有防護組件，所述防護組件包括安裝件一，所述安裝件一設置在配重桿二外側，所述安裝件一后側轉動連接有安裝件二，所述安裝件二外側設置有緩沖墊。

15、作為上述技術方案的進一步描述：

16、所述安裝件一與安裝件二前側內壁插接有限位件，所述限位件通過緊固螺栓固定安裝在配重桿二前側。

17、本發明具有如下有益效果：

18、1、本發明中，通過支撐架和轉動機構的配合使用，當一組配重桿一與配重桿二轉到鏈輪一豎直上方左側時，其重心遠離軸心，利用杠桿原理產生較大的轉動勢能和通過配重桿二的下落時的重力勢能，帶動鏈條穩定轉動，進而驅動鏈輪一旋轉，提高了工作效率。

19、2、本發明中，通過配重桿一、配重桿二和防護組件的配合使用，在裝置運行中，通過防護組件中的緩沖墊對配重桿之間的碰撞進行緩沖，從而對的配重桿進行防護，同時能夠通過轉動緊固螺栓解除對安裝件一和安裝件二限位，從而便于對緩沖墊進行拆卸更換，提高了裝置的維護效率。

技術特征：

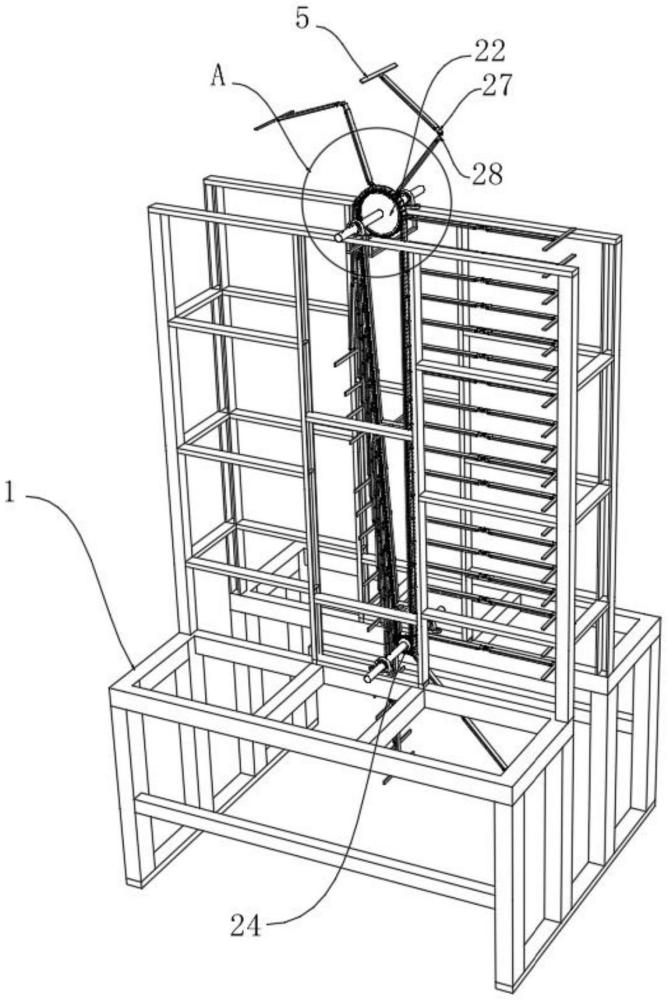

1.一種利用變形杠桿加輪軸組合轉換重力的裝置，包括支撐架（1），其特征在于：所述支撐架（1）外側設置有轉動機構，所述轉動機構包括轉動組件和支撐組件，所述轉動組件包括軸承座（21），所述軸承座（21）固定連接在支撐架（1）外側，所述軸承座（21）內壁設置有轉桿（23），所述轉桿（23）外側固定連接有鏈輪一（22），所述轉桿（23）設置有兩組，另一組所述轉桿（23）外側固定連接有鏈輪二（24），所述鏈輪一（22）與鏈輪二（24）通過鏈條（25）傳動連接，所述軸承座（21）設置有多組，下側一組所述轉桿（23）設置在下側對應的軸承座（21）內壁，所述鏈條（25）外側固定連接有合頁一（26），所述合頁一（26）右側固定連接有配重桿一（27），所述配重桿一（27）右部固定連接有合頁二（28），所述合頁二（28）右部固定連接有配重桿二（29），所述配重桿二（29）外側固定連接有橫桿（5）。

2.根據權利要求1所述的一種利用變形杠桿加輪軸組合轉換重力的裝置，其特征在于：所述支撐組件包括支撐板（3），所述支撐板（3）固定連接在支撐架（1）外側，所述鏈條（25）滑動在支撐板（3）外表面。

3.根據權利要求1所述的一種利用變形杠桿加輪軸組合轉換重力的裝置，其特征在于：所述鏈輪一（22）與鏈輪二（24）設置為雙排鏈輪。

4.根據權利要求1所述的一種利用變形杠桿加輪軸組合轉換重力的裝置，其特征在于：所述鏈條（25）設置為雙排蓋板鏈條。

5.根據權利要求1所述的一種利用變形杠桿加輪軸組合轉換重力的裝置，其特征在于：所述鏈輪二（24）設置在鏈輪一（22）下方，所述鏈輪一（22）右側與鏈輪二（24）右側豎直齊平。

6.根據權利要求1所述的一種利用變形杠桿加輪軸組合轉換重力的裝置，其特征在于：所述鏈條（25）左側為傾斜狀。

7.根據權利要求1所述的一種利用變形杠桿加輪軸組合轉換重力的裝置，其特征在于：所述配重桿二（29）外側設置有防護組件，所述防護組件包括安裝件一（41），所述安裝件一（41）設置在配重桿二（29）外側，所述安裝件一（41）后側轉動連接有安裝件二（42），所述安裝件二（42）外側設置有緩沖墊（45）。

8.根據權利要求7所述的一種利用變形杠桿加輪軸組合轉換重力的裝置，其特征在于：所述安裝件一（41）與安裝件二（42）前側內壁插接有限位件（43），所述限位件（43）通過緊固螺栓（44）固定安裝在配重桿二（29）前側。

技術總結
本發明涉及杠桿式起重設備領域，公開了一種利用變形杠桿加輪軸組合轉換重力的裝置，包括支撐架，所述支撐架外側設置有轉動機構，所述轉動機構包括轉動組件和支撐組件，所述轉動組件包括軸承座，所述軸承座固定連接在支撐架外側，所述軸承座內壁設置有轉桿，所述轉桿外側固定連接有鏈輪一，所述轉桿設置有兩組，另一組所述轉桿外側固定連接有鏈輪二。本發明中，通過支撐架和轉動機構的配合使用，當一組配重桿一與配重桿二轉到鏈輪一豎直上方左側時，其重心遠離軸心，利用杠桿原理產生較大的轉動勢能和通過配重桿二的下落時的重力勢能，帶動鏈條穩定轉動，進而驅動鏈輪一旋轉，提高了工作效率。

技術研發人員：夏小君
受保護的技術使用者：夏小君
技術研發日：
技術公布日：2025/4/24
