本技術涉及防水卷材加工，具體為一種滾壓定型裝置。

背景技術：

1、防水卷材主要是用于建筑墻體、屋面、以及隧道、公路、垃圾填埋場等處，起到抵御外界雨水、地下水滲漏的一種可卷曲成卷狀的柔性建材產品，作為工程基礎與建筑物之間無滲漏連接，是整個工程防水的第一道屏障，防水卷材在加工時需要進行滾壓定型。

2、例如現有專利公開號為cn219667474u的中國專利公開了一種防水卷材滾壓定型裝置，包括底座，所述底座的頂部固定設有兩個支撐板，兩個所述支撐板的頂部固定設有同一個頂板，所述底座的頂部固定設有多組安裝板，每組所述安裝板之間活動設有同一個傳送輥，所述頂板的底部固定設有多個推桿電機，多個所述推桿電機的輸出端固定設有同一個上壓板，所述上壓板的底部設有多組安裝槽，所述安裝槽內設有調距結構，每組所述調距結構之間活動設有同一個壓輥，本實用新型通過設置螺紋桿、螺紋塊、豎板、導塊和轉軸等部件，能夠實現對兩個豎板之間距離的調整，從而更換不同型號的壓輥，可適用于多種規格的防水卷材的加工，提高設置的適用范圍。

3、但是該防水卷材滾壓定型裝置在實際使用中仍存在一些不足，例如缺少必要的引導和限位組件，防水卷材在進行滾壓的過程中一旦發生偏位，進而就會導致滾壓效果不佳的情況發生，同時在進行調整滾壓壓力的時候，一旦壓力過大，則會導致防水卷材損壞的情況發生。

技術實現思路

1、本實用新型的目的在于提供一種滾壓定型裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種滾壓定型裝置，包括框架組件,所述框架組件內頂部設置有滾壓組件，所述框架組件正面和背面均固定安裝有導向限位組件；

3、所述框架組件包括回形框板，所述回形框板內底部自前端到后端轉動安裝有若干個底輥；

4、所述滾壓組件包括c型安裝板，所述c型安裝板的兩側擋板自前端到后端均依次開設有若干個豎滑槽，所述豎滑槽內頂面固定安裝有一號磁石，所述豎滑槽內滑動安裝有豎滑板，所述豎滑板的頂面固定安裝有二號磁石，兩個正對的所述豎滑板之間均轉動安裝有滾壓輥；

5、所述導向限位組件包括引導板，所述引導板的正面開設有引導槽，所述引導槽內底面固定安裝有一號限位平板，所述引導槽內滑動安裝有二號限位平板，所述引導板的頂面開設有橫槽，橫槽內轉動安裝有二號螺桿，所述二號螺桿的桿身上螺紋套接有二號螺紋滑塊，所述二號螺紋滑塊的底面固定安裝有限位轉輥。

6、優選的，所述引導槽內一側面開設有豎槽，豎槽內轉動安裝有一號螺桿，所述一號螺桿的桿身上螺紋套接有一號螺紋滑塊，所述一號螺紋滑塊滑動安裝在豎槽內，所述一號螺紋滑塊與二號限位平板的一側面固定連接。

7、優選的，若干個所述滾壓輥與若干個底輥一一對應，所述滾壓輥位于底輥的正上方，所述一號磁石與二號磁石的正對面呈同極互斥設置。

8、優選的，所述回形框板的頂面中心處固定安裝有氣缸，所述氣缸的活塞桿底端與c型安裝板的頂面中心處固定連接。

9、優選的，所述二號限位平板的頂面開設有開口槽，所述限位轉輥底端穿過開口槽并與一號限位平板的頂面接觸。

10、優選的，所述引導板的兩側面均固定安裝有連接斜腳，所述回形框板的正面和背面兩側邊緣處分別與一個連接斜腳固定連接。

11、與現有技術相比，本實用新型的有益效果是：

12、該滾壓定型裝置可以根據待加工防水卷材的寬度和厚度來調整導向限位組件，使導向限位組件可以對防水卷材進行引導和限位，避免其在傳輸滾壓過程中發生偏位的，進而導致滾壓效果不佳的情況發生，同時可以通過氣缸控制c型安裝板的下降程度來控制滾壓輥對防水卷材的滾壓程度，隨著c型安裝板的下降的距離增加，二號磁石與一號磁石之間的距離也會進行減小，進而在磁性互斥的作用下，滾壓輥對防水卷材的壓力也會隨之進行增加，進而可以在避免調節滾壓力的過程中對造成防水卷材損壞的情況發生，實用性更強。

技術特征：

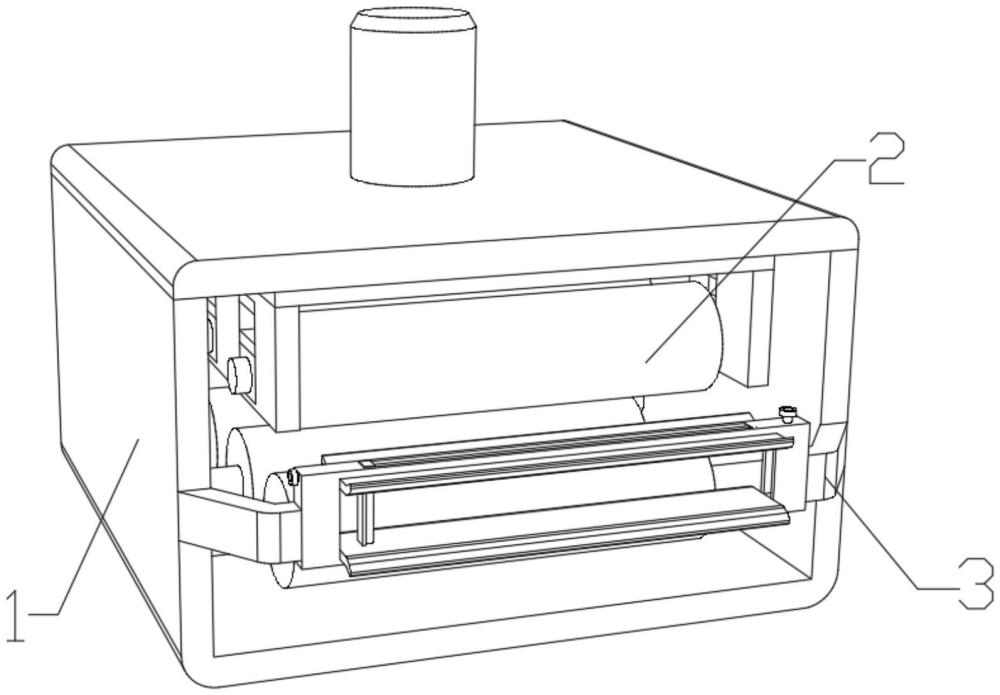

1.一種滾壓定型裝置，包括框架組件(1),其特征在于:所述框架組件(1)內頂部設置有滾壓組件(2)，所述框架組件(1)正面和背面均固定安裝有導向限位組件(3)；

2.根據權利要求1所述的一種滾壓定型裝置，其特征在于，所述引導槽(303)內一側面開設有豎槽，豎槽內轉動安裝有一號螺桿(305)，所述一號螺桿(305)的桿身上螺紋套接有一號螺紋滑塊(306)，所述一號螺紋滑塊(306)滑動安裝在豎槽內，所述一號螺紋滑塊(306)與二號限位平板(307)的一側面固定連接。

3.根據權利要求1所述的一種滾壓定型裝置，其特征在于，若干個所述滾壓輥(206)與若干個底輥(102)一一對應，所述滾壓輥(206)位于底輥(102)的正上方，所述一號磁石(203)與二號磁石(205)的正對面呈同極互斥設置。

4.根據權利要求1所述的一種滾壓定型裝置，其特征在于，所述回形框板(101)的頂面中心處固定安裝有氣缸(103)，所述氣缸(103)的活塞桿底端與c型安裝板(201)的頂面中心處固定連接。

5.根據權利要求1所述的一種滾壓定型裝置，其特征在于，所述二號限位平板(307)的頂面開設有開口槽(308)，所述限位轉輥(311)底端穿過開口槽(308)并與一號限位平板(304)的頂面接觸。

6.根據權利要求1所述的一種滾壓定型裝置，其特征在于，所述引導板(301)的兩側面均固定安裝有連接斜腳(302)，所述回形框板(101)的正面和背面兩側邊緣處分別與一個連接斜腳(302)固定連接。

技術總結
本技術公開了一種滾壓定型裝置，具體涉及防水卷材加工技術領域，包括框架組件,所述框架組件內頂部設置有滾壓組件，所述框架組件正面和背面均固定安裝有導向限位組件，該滾壓定型裝置可以根據待加工防水卷材的寬度和厚度來調整導向限位組件，使導向限位組件可以對防水卷材進行引導和限位，避免其在傳輸滾壓過程中發生偏位的，進而導致滾壓效果不佳的情況發生，同時隨著C型安裝板的下降的距離增加，二號磁石與一號磁石之間的距離也會進行減小，進而在磁性互斥的作用下，滾壓輥對防水卷材的壓力也會隨之進行增加，進而可以在避免調節滾壓力的過程中對造成防水卷材損壞的情況發生。

技術研發人員：任希杰,隋建清,李曉艷,張基輝
受保護的技術使用者：山東清池防水材料股份有限公司
技術研發日：20240716
技術公布日：2025/4/28
