本實用新型涉及一種全自動異形材料表面處理設備。

背景技術：

現有技術中，異形材料，例如圓環狀材料，采用人工噴涂很難實現很好的表面厚度均一性，異形材料表面處理設備用于很多機械零件或生活用具的重要表面處理，利用篩筒帶動異形材料滾動，同時利用在篩筒上方的噴槍將處理材料噴涂至異形材料表面，由于噴涂過程異形材料處于滾動狀態，處理材料能夠均勻地分散在異形材料表面，處理得到的異形材料表面均一性極好，節省了大量的人工噴涂翻邊時間。現有的處理設備在篩筒下方設置進風口、在篩筒上方設置出風口和處理材料入口，沒有噴涂至異形材料表面的處理材料通過出風口排除，但是，部分處理材料具有很好的粘結性，極易附著在篩筒內壁、排風口內部，清洗困難，長時間的堆積后容易造成質量事故，同時也造成了處理材料的浪費。

技術實現要素：

為了解決上述技術問題，本實用新型提供了一種全自動異形材料表面處理設備，所述處理設備包括筒體支架、筒體、蓋體、處理材料入口、篩筒、出風口、進風口、輻射加熱單元以及轉動機構，所述筒體傾斜于地面地設置在筒體支架上，所述蓋體設置處理材料入口，所述篩筒設置在筒體內，所述轉動機構通過筒體底部使得筒體內的篩筒轉動，所述異形材料放置在篩筒底部，所述輻射加熱單元用于加熱筒體內的空氣，所述輻射加熱單元設置在所述筒體的上部，所述出風口用于將空氣從筒體內排除，所述進風口用于將空氣引入筒體，所述出風口設置在筒體的下部、異形材料的下方，所述進風口設置在筒體下部、異形材料的上方。

所述出風口的出風氣流方向垂直于地面。

所述進風口的進風氣流存在垂直于地面向上的分速度。

所述進風口的進風氣流在筒體切線的分速度的方向與篩筒轉速方向相反。

所述篩筒的筒體和底面設置多個篩孔，所述篩孔包括第一開口和第二開口，所述第一開口與第二開口連通并組成篩孔，所述第一開口設置在篩筒外表面，所述第二開口設置在篩筒內表面，所述篩筒外表面和內表面的所有第一開口和第二開口的方向隨機分布。

所述第二開口的出口處還包括凸起部，所述凸起部設置在兩個第二開口之間。所述篩筒的筒體和底面設置多個篩孔，所述篩筒還包括第一孔帽和第二孔帽，所述第一孔帽設置在篩筒外表面，所述第二孔帽設置在篩筒內表面，所述篩孔一端與第一孔帽連接，另一端與第二孔帽連接，所述第一孔帽和第二孔帽用于控制進出篩孔氣流的方向，所述篩筒外表面和內表面的所有第一孔帽和第二孔帽的方向隨機分布。

所述篩筒的筒體和底面設置多個篩孔，所述篩孔包括第一開口和第二開口，所述第一開口與第二開口連通并組成篩孔，所述第一開口設置在篩筒外表面，所述第二開口設置在篩筒內表面，所述篩筒還包括第二孔帽，所述第二孔帽與第二開口連接，所述第二孔帽用于控制進出篩孔氣流的方向，所述篩筒外表面和內表面的所有第一開口和第二孔帽的方向隨機分布。

參考以下詳細說明更易于理解本申請的上述以及其他特征、方面和優點。

附圖說明

圖1為本實用新型的異形材料表面處理設備的結構示意圖。

圖2為篩筒的截面示意圖的一種實施方式。

圖3為篩筒的截面示意圖的一種實施方式。

圖4為篩筒的截面示意圖的一種實施方式。

其中，附圖標記如下所示：

筒體支架1、筒體2、蓋體3、處理材料入口4、篩筒5、出風口6、進風口7、輻射加熱單元8、轉動機構9、篩孔51、篩筒內表面52、篩筒外表面53、第一開口511、第二開口512、凸起部513、第一孔帽514、第二孔帽515。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例的附圖，對本實用新型實施例的技術方案進行清楚、完整地描述。顯然，所描述的實施例是本實用新型的一部分實施例，而不是全部的實施例。基于所描述的本實用新型的實施例，本領域普通技術人員在無需創造性勞動的前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

除非另作定義，此處使用的技術術語或者科學術語應當為本實用新型所屬領域內具有一般技能的人士所理解的通常意義。本實用新型專利申請說明書以及權利要求書中使用的“第一”、“第二”以及類似的詞語并不表示任何順序、數量或者重要性，而只是用來區分不同的組成部分。同樣，“一個”或者“一”等類似詞語也不表示數量限制，而是表示存在至少一個。

如圖1所示，一種全自動異形材料表面處理設備，所述處理設備包括筒體支架、筒體、蓋體、處理材料入口、篩筒、出風口、進風口、輻射加熱單元以及轉動機構，所述筒體傾斜于地面地設置在筒體支架上，所述蓋體設置處理材料入口，所述篩筒設置在筒體內，所述轉動機構通過筒體底部使得筒體內的篩筒轉動，所述異形材料放置在篩筒底部，所述輻射加熱單元用于加熱筒體內的空氣，所述輻射加熱單元設置在所述筒體的上部，所述出風口用于將空氣從筒體內排除，所述進風口用于將空氣引入筒體，所述出風口設置在筒體的下部、異形材料的下方，所述進風口設置在筒體下部、異形材料的上方。

本實用新型采用雙加熱系統，采用輻射加熱單元加熱筒體內的空氣， 加熱過程中只有輻射加熱，不存在對流，所以設置進風口平衡筒體內的壓力，進風口的流量與出風口流量相同，在密封的筒體內，出風口用于除去多余的飄散在筒體內的處理材料，出風口的流量根據筒體內的多余的處理材料來控制。本實用新型采用了不同于傳統的加熱單元設置在筒體底部的方式，將出風口設置在筒體底部，而加熱單元設置在筒體上部，目的是避免筒體內空氣大量的對流，從而影響處理材料在異形材料堆表面的沉積。由于筒體在不斷的轉動，異形材料在筒體轉動的過程中也呈現不規則的轉動，在處理材料沉積下實現所有異形材料表面的處理，得到的異形材料表面的處理材料厚度均一。但是，現有技術中的進風口與出風口大量的對流使得處理材料在篩筒表面聚集的可能性大大提高，極易出現某一異形材料的某處表面厚度過高，造成質量事故。通過實驗對比發現，本發明得到的異形材料的良品率由原來的85%提高至98%。

作為一種優選的技術方案，如圖1所示，所述出風口的出風氣流方向垂直于地面。作為一種優選的技術方案，所述進風口的進風氣流存在垂直于地面向上的分速度。作為一種優選的技術方案，所述進風口的進風氣流在筒體切線的分速度的方向與篩筒轉速方向相反。現有技術中，如果加大排氣流量，可以大大減少多余處理材料在篩筒內的附著聚集，但是能耗使用量增加，而降低排氣流量，能耗降低但篩筒內的附著聚集增加，所以能耗與處理材料的附著聚集無法同時得到，但是采用上述的方案，一方面控制進出氣流的方向，利用篩筒自身的轉速，相對地提高了氣流速度，使得多余的處理材料有更大幾率穿過異形材料堆而被排除，減少了多余處理材料從篩筒和筒體的縫隙穿過的可能。

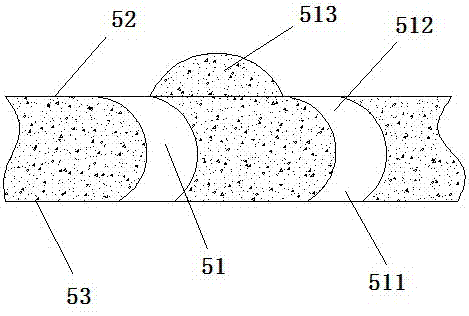

如圖2所示，作為一種優選的技術方案，所述篩筒的筒體和底面設置多個篩孔，所述篩孔包括第一開口和第二開口，所述第一開口與第二開口連通并組成篩孔，所述第一開口設置在篩筒外表面，所述第二開口設置在篩筒內表面，所述篩筒外表面和內表面的所有第一開口和第二開口的方向隨機分布。采用隨機的開口方向，使得筒體內的因?yàn)檫M(jìn)出風口帶來的定向氣流變得更加隨機，減少了質量事故的產生。

如圖2所示，作為一種優選的技術方案，所述第二開口的出口處還包括凸起部，所述凸起部設置在兩個第二開口之間。凸起部可以提高異形材料的翻轉可能性，使得異形材料堆表面的異形材料更加隨機。

如圖3，作為一種優選的技術方案，所述篩筒的筒體和底面設置多個篩孔，所述篩筒還包括第一孔帽和第二孔帽，所述第一孔帽設置在篩筒外表面，所述第二孔帽設置在篩筒內表面，所述篩孔一端與第一孔帽連接，另一端與第二孔帽連接，所述第一孔帽和第二孔帽用于控制進出篩孔氣流的方向，所述篩筒外表面和內表面的所有第一孔帽和第二孔帽的方向隨機分布。

如圖4，作為一種優選的技術方案，所述篩筒的筒體和底面設置多個篩孔，所述篩孔包括第一開口和第二開口，所述第一開口與第二開口連通并組成篩孔，所述第一開口設置在篩筒外表面，所述第二開口設置在篩筒內表面，所述篩筒還包括第二孔帽，所述第二孔帽與第二開口連接，所述第二孔帽用于控制進出篩孔氣流的方向，所述篩筒外表面和內表面的所有第一開口和第二孔帽的方向隨機分布。

采用孔帽結構，孔帽一方面可以控制氣流方向，另一方面也可以作為凸起部使用，使得異形材料更加容易發生翻滾。

以上所述，僅為本實用新型的較佳實施例而已，并非用于限定本實用新型的保護范圍。凡是根據本實用新型內容所做的均等變化與修飾，均涵蓋在本實用新型的專利范圍內。
