本技術涉及塑料加工，具體為一種用于塑料米清洗設備的廢水過濾裝置。

背景技術：

1、塑料米，又稱塑料顆粒，是通過擠出設備并配合擠出模具將塑料制備成顆粒狀結構，塑料米在加工過程中，由于其采用了大量的機器設備和進行過多次搬運、運輸，因此在處理過程中塑料米表面容易形成污染，如灰塵、殘渣和鐵屑等，這就需要采用清洗設備進行清洗，清洗設備清洗塑料米后產生的廢水為了達到排放標準需要對廢水進行處理，廢水處理前需要用到廢水過濾裝置將廢水中的殘渣和鐵屑過濾出來。

2、現有的廢水過濾裝置在對廢水中的殘渣和鐵屑進行過濾時，常依靠固定連接的濾網，由于其為固定結構，導致過濾效率降低，且在過濾后，不便于對濾網表面的殘渣和鐵屑進行清理，給人們的使用帶來不便，針對性地推出了一種用于塑料米清洗設備的廢水過濾裝置。

技術實現思路

1、本實用新型的目的在于提供一種用于塑料米清洗設備的廢水過濾裝置，具備動態過濾和便于拆卸濾網清理過濾物的優點，解決了現有的廢水過濾裝置在對廢水中的殘渣和鐵屑進行過濾時，常依靠固定連接的濾網，由于其為固定結構，導致過濾效率降低，且在過濾后，不便于對濾網表面的殘渣和鐵屑進行清理，給人們的使用帶來不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于塑料米清洗設備的廢水過濾裝置，包括底板，所述底板的頂部固定連接有殼體，所述殼體的內腔設置有框體，所述框體內腔兩側之間的底部固定連接有濾網，所述框體底部的兩側均設置有橫板，所述橫板的頂部固定連接有滑桿，所述滑桿的表面套設有滑套，所述滑套與框體之間固定連接，所述滑桿表面的頂部螺紋連接有旋鈕，所述框體的左側設置有第一支架，所述框體的右側設置有第二支架，所述第一支架和第二支架的頂部均貫穿至殼體的頂部，所述殼體的左側固定連接有豎板，所述殼體的右側固定連接有箱體，所述箱體內腔的后側固定連接有電機，所述電機的輸出端固定連接有轉盤，所述轉盤正面的頂部固定連接有限位桿，所述限位桿的表面套設有限位板，所述限位板的頂部固定連接有活動桿，所述活動桿的頂部貫穿至箱體的頂部并與第二支架固定連接。

3、優選的，所述殼體右側的底部連通有排水管，所述排水管的右側固定連接有閥門。

4、優選的，所述限位板的兩側均固定連接有第一滑塊，所述箱體內腔的兩側均開設有與第一滑塊相適配的第一滑槽。

5、優選的，所述第一支架和第二支架與橫板之間均為固定連接，所述殼體正面的底部固定連接有控制器。

6、優選的，所述第一支架的左側固定連接有第二滑塊，所述豎板右側的頂部開設有與第二滑塊相適配的第二滑槽。

7、優選的，所述底板底部的四周均固定連接有支腳，支腳的底部開設有凹槽，凹槽內腔的頂部固定連接有氣缸，氣缸的底部固定連接有萬向輪。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過電機工作帶動轉盤轉動，通過限位桿和限位板帶動活動桿上下往復移動，通過第二支架帶動橫板和橫板上的所有結構整體上下往復移動，對廢水中的殘渣和鐵屑進行動態過濾，提高過濾效果，待過濾結束后，轉動旋鈕，向上拉動框體，即可將其拆卸下來，對其過濾的殘渣和鐵屑進行便捷清理，方便了人們的使用。

10、2、本實用新型通過設置排水管和閥門，能夠將殼體中的廢水排出，通過設置第一滑塊和第一滑槽，能夠對限位板進行限位，通過設置控制器，能夠便于使用人員操控整個裝置，通過設置凹槽、氣缸和萬向輪，能夠便于使用人員移動整個裝置。

技術特征：

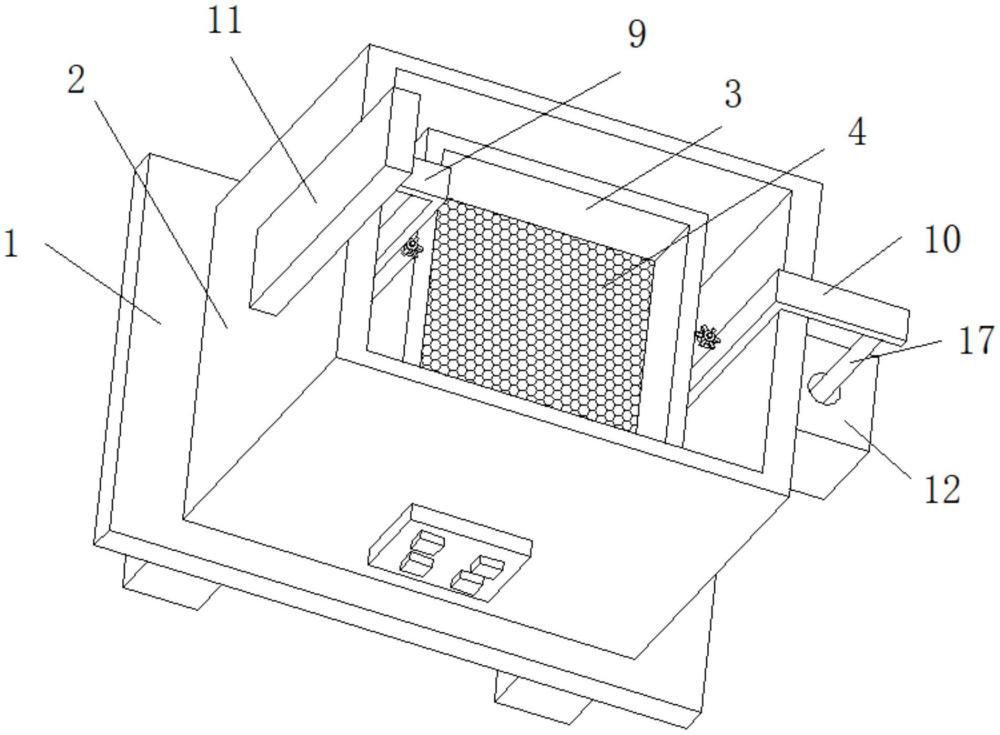

1.一種用于塑料米清洗設備的廢水過濾裝置，包括底板(1)，其特征在于：所述底板(1)的頂部固定連接有殼體(2)，所述殼體(2)的內腔設置有框體(3)，所述框體(3)內腔兩側之間的底部固定連接有濾網(4)，所述框體(3)底部的兩側均設置有橫板(5)，所述橫板(5)的頂部固定連接有滑桿(6)，所述滑桿(6)的表面套設有滑套(7)，所述滑套(7)與框體(3)之間固定連接，所述滑桿(6)表面的頂部螺紋連接有旋鈕(8)，所述框體(3)的左側設置有第一支架(9)，所述框體(3)的右側設置有第二支架(10)，所述第一支架(9)和第二支架(10)的頂部均貫穿至殼體(2)的頂部，所述殼體(2)的左側固定連接有豎板(11)，所述殼體(2)的右側固定連接有箱體(12)，所述箱體(12)內腔的后側固定連接有電機(13)，所述電機(13)的輸出端固定連接有轉盤(14)，所述轉盤(14)正面的頂部固定連接有限位桿(15)，所述限位桿(15)的表面套設有限位板(16)，所述限位板(16)的頂部固定連接有活動桿(17)，所述活動桿(17)的頂部貫穿至箱體(12)的頂部并與第二支架(10)固定連接。

2.根據權利要求1所述的一種用于塑料米清洗設備的廢水過濾裝置，其特征在于：所述殼體(2)右側的底部連通有排水管(18)，所述排水管(18)的右側固定連接有閥門(19)。

3.根據權利要求1所述的一種用于塑料米清洗設備的廢水過濾裝置，其特征在于：所述限位板(16)的兩側均固定連接有第一滑塊，所述箱體(12)內腔的兩側均開設有與第一滑塊相適配的第一滑槽。

4.根據權利要求1所述的一種用于塑料米清洗設備的廢水過濾裝置，其特征在于：所述第一支架(9)和第二支架(10)與橫板(5)之間均為固定連接，所述殼體(2)正面的底部固定連接有控制器。

5.根據權利要求1所述的一種用于塑料米清洗設備的廢水過濾裝置，其特征在于：所述第一支架(9)的左側固定連接有第二滑塊，所述豎板(11)右側的頂部開設有與第二滑塊相適配的第二滑槽。

6.根據權利要求1所述的一種用于塑料米清洗設備的廢水過濾裝置，其特征在于：所述底板(1)底部的四周均固定連接有支腳，支腳的底部開設有凹槽，凹槽內腔的頂部固定連接有氣缸，氣缸的底部固定連接有萬向輪。

技術總結
本技術公開了一種用于塑料米清洗設備的廢水過濾裝置，包括底板，所述底板的頂部固定連接有殼體，所述殼體的內腔設置有框體，所述框體內腔兩側之間的底部固定連接有濾網，所述框體底部的兩側均設置有橫板，所述橫板的頂部固定連接有滑桿，所述滑桿的表面套設有滑套，所述滑套與框體之間固定連接。本技術通過電機工作帶動轉盤轉動，通過限位桿和限位板帶動活動桿上下往復移動，通過第二支架帶動橫板和橫板上的所有結構整體上下往復移動，對廢水中的殘渣和鐵屑進行動態過濾，提高過濾效果，待過濾結束后，轉動旋鈕，向上拉動框體，即可將其拆卸下來，對其過濾的殘渣和鐵屑進行便捷清理，方便了人們的使用。

技術研發人員：尤澤金,尤燕青
受保護的技術使用者：福建華業塑膠有限公司
技術研發日：20240318
技術公布日：2025/4/28
