本技術涉及路基施工，具體涉及一種路基施工用路基平度檢測裝置。

背景技術：

1、路基是軌道或者路面的基礎，是經過開挖或填筑而形成的土工構筑物，路基在施工時需要保證一定的平度。

2、公開號為cn216338907u公開了一種路基施工用路基平度檢測裝置，屬于路基施工技術領域，包括底座，底座上方固定安裝有水箱，水箱內部固定安裝有水泵，水箱一側配套設置有噴頭，底座另一側轉動設置有拉桿，底座下方一側轉動設置有清掃刷，該警示燈a與警示燈b一側均配套設置有微動開關，且微動開關延伸至外殼內壁，且外殼與連接桿之間通過彈簧彈性連接，當路基表面有凸起部位時，警示燈a打開，反之，將警示燈b打開，通過觀察警示燈a與警示燈b的情況，可檢測出路基表面的平整度。

3、該裝置適用于連續測量路基長度方向的平度，但是，路基的平度在寬度方向同樣的存在平度差別，比如路面可能沿寬度方向發生局部?jī)A斜或沉降等問題，該裝置多次測量，才能得出較為全面的測量結果，無法直接且快速測出路基寬度方向上的平度情況，使得裝置的測量效率受到限制，尤其在路基寬度較寬時該問題尤為突出。

4、基于此，研究一種路基施工用路基平度檢測裝置是必要的。

技術實現思路

1、鑒于此，本實用新型的目的在于提供一種路基施工用路基平度檢測裝置，可以有效地解決的現有的檢測裝置在路基寬度較寬時獲取全面的測量結果效率較差問題。

2、為實現上述目的，本實用新型所采用的技術方案是：

3、一種路基施工用路基平度檢測裝置，包括能夠沿前后方向移的移動車架，還包括中檢測箱、側檢測箱、測量桿、位移傳感器、激光發射器和激光接收器；

4、所述移動車架上水平設置有沿左右方向延伸的檢測橫架；

5、所述中檢測箱設置在檢測橫架的中部，所述檢測橫架的左右兩側均設有側檢測箱；

6、所述中檢測箱和側檢測箱的內部均上下活動設置有測量桿，測量桿的下端安裝有與路基接觸的抵接輪；

7、所述位移傳感器設置在中檢測箱內，并與設置在中檢測箱內的測量桿的上端上下對應；

8、所述激光接收器固定在中檢測箱的左右兩外壁上；

9、所述激光發射器設置在側檢測箱內的測量桿的上端，所述側檢測箱朝向中檢測箱的一側壁開設有貫通的避讓孔，激光發射器發射的激光束穿過避讓孔照射在對應的激光接收器上。

10、進一步的，所述中檢測箱和側檢測箱的內部均設置有隔板，并均通過隔板將內部上下分為檢測腔和彈簧腔；

11、所述測量桿的上端穿過隔板并分布在檢測腔中，測量桿的下端向下穿過彈簧腔和檢測橫架；

12、所述測量桿的中部固定套裝有限位環，限位環分布在彈簧腔中；

13、所述測量桿的中部套裝有壓縮彈簧，壓縮彈簧位于隔板和限位環之間。

14、進一步的，所述避讓孔和激光接收器的直徑均大于激光發射器上下可移動的范圍。

15、進一步的，所述位移傳感器為電感式位移傳感器；所述中檢測箱內的測量桿的上端水平設置有測量盤，測量盤的上表面與位移傳感器上下位置對應，測量盤中設置有鐵芯。

16、進一步的，所述中檢測箱上設置有傾角傳感器。

17、上述技術方案的有益效果是：

18、(1)本實用新型通過在移動車架上設置垂直于前進方向的檢測橫架，在檢測橫架的中部設置中檢測箱，中檢測箱內設置有能夠上下活動的測量桿，測量桿的下端安裝有與路基接觸的抵接輪，中檢測箱內部的頂部設置有位移傳感器，位移傳感器與測量桿的上端位置對應，當測量桿因?yàn)橛龅铰访娌黄秸舷乱苿?dòng)時，位移傳感器能夠檢測到測量桿的上下移動，從而獲取路面平整度的數據；而檢測橫架的左右兩端設置有側檢測架，側檢測箱同樣設置有能夠上下活動的測量桿，當側部的測量桿因?yàn)橛龅铰访娴膶挾确较虼嬖诎纪裹c(diǎn)或者局部地況傾斜等不平整問題而上下移動時，設置該測量桿上部的激光發射器會發生上下位置變化，從而被設置在中檢測箱外壁上的激光接收器捕捉到，最終獲取到側檢測箱下方的路基平度，能夠同時對在不同路基寬度位置進行長度方向上的連續性測量，解決了現有的檢測裝置在路基寬度較寬時獲取全面的測量結構效率較差問題，能夠減少測量的次數，提高測量效率。

19、(2)本實用新型采用激光的方式來對寬度方向的平整度進行測量，可以覆蓋更多的檢測點，實現對路面更全面、更詳細的平整度和傾斜度檢測，假設路面某段出現左右不對稱的傾斜，通過側檢測箱和激光系統，可以檢測到路基左右兩側的詳細位移和傾斜情況，提供更全面的路面狀況數據。

技術特征：

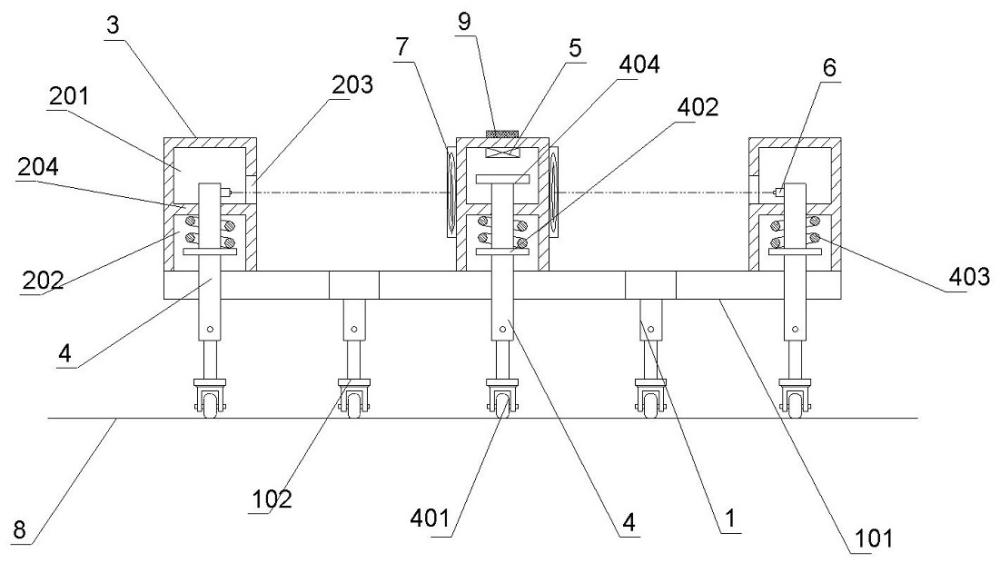

1.一種路基施工用路基平度檢測裝置，包括能夠沿前后方向移的移動車架（1），其特征在于：還包括中檢測箱（2）、側檢測箱（3）、測量桿（4）、位移傳感器（5）、激光發射器（6）和激光接收器（7）；

2.根據權利要求1所述的一種路基施工用路基平度檢測裝置，其特征在于：所述中檢測箱（2）和側檢測箱（3）的內部均設置有隔板（204），并均通過隔板（204）將內部上下分為檢測腔（201）和彈簧腔（202）；

3.根據權利要求1所述的一種路基施工用路基平度檢測裝置，其特征在于：所述避讓孔（203）和激光接收器（7）的直徑均大于激光發射器（6）上下可移動的范圍。

4.根據權利要求1所述的一種路基施工用路基平度檢測裝置，其特征在于：所述位移傳感器（5）為電感式位移傳感器；所述中檢測箱（2）內的測量桿（4）的上端水平設置有測量盤（404），測量盤（404）的上表面與位移傳感器（5）上下位置對應，測量盤中設置有鐵芯。

5.根據權利要求1所述的一種路基施工用路基平度檢測裝置，其特征在于：所述中檢測箱（2）上設置有傾角傳感器（9）。

技術總結
本技術涉及一種路基施工用路基平度檢測裝置，包括移動車架，還包括中檢測箱、側檢測箱、測量桿、位移傳感器、激光發射器和激光接收器；移動車架上水平設置有檢測橫架；中檢測箱設置在檢測橫架的中部，檢測橫架的左右兩側均設有側檢測箱；中檢測箱和側檢測箱的內部均設置有隨路基平度而上下活動的測量桿；位移傳感器設置在中檢測箱內，并與設置在中檢測箱內的測量桿的上端上下對應；激光接收器固定在中檢測箱的左右兩外壁上；激光發射器設置在側檢測箱內的測量桿的上端，激光發射器發射的激光束穿過檢測箱照射在對應的激光接收器上。能夠同時在不同路基寬度位置進行長度方向上的連續性測量，減少測量的次數，提高測量效率。

技術研發人員：蔣起,趙自龍,吳慶新,譚勝,時海峰,柴建強
受保護的技術使用者：中建七局國際工程建設有限公司
技術研發日：20240624
技術公布日：2025/4/28
