本發明涉及泵前微過濾機，尤其涉及一種水下過濾裝置。

背景技術：

1、泵前微過濾機是設置在泵前的一種過濾設備，其用于將需要過濾的原水進行過濾，由抽水泵抽取過濾后的凈水，提供給節水灌溉系統，以作為滴灌用水。

2、常規的泵前微過濾機在進行過濾應用時，一般通過加壓噴射水流對過濾用的過濾網筒進行持續沖洗的方式對過濾網進行清洗，使過濾網始終保持清潔狀態。

3、然而，這種噴水清洗的方式在水下受水體阻力的影響較大，噴射水流的水壓在達到過濾網之前被大幅削弱，導致清洗效果非常一般。

技術實現思路

1、本發明的主要目的在于提供一種水下過濾裝置，旨在提高水下過濾裝置的自清洗效果，使過濾網可以保持高效的過濾能力，減少維護過濾網的周期。

2、為實現上述目的，本發明提出一種水下過濾裝置，包括：

3、過濾主體；以及

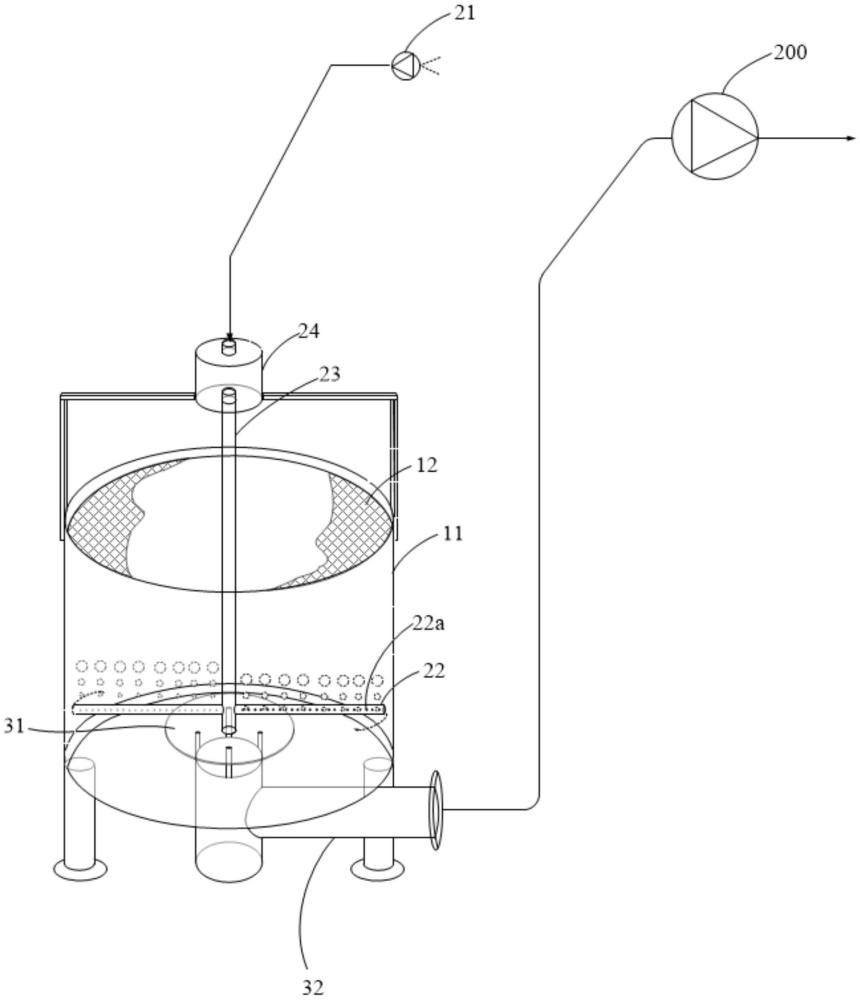

4、曝氣清洗機構，用于產生氣泡；所述曝氣清洗機構包括氣泡發生器及出泡件，所述氣泡發生器與所述出泡件連通，所述出泡件上設有至少一個出泡孔，所述出泡件設于所述過濾主體的一側并使所述出泡孔排出的氣泡至少部分經過所述過濾主體，以對所述過濾主體進行曝氣清洗。

5、可選地，所述過濾主體包括支撐組件和過濾件，所述過濾件設于所述支撐組件上并沿平行于水平面的方向延伸。

6、可選地，所述過濾件通過旋轉軸旋轉設置于所述支撐組件內，所述旋轉軸內部設有輸氣通道，所述輸氣通道的兩端分別與所述氣泡發生器的輸出端、所述出泡件的輸入端連通。

7、可選地，所述出泡件與所述過濾件平行設置。

8、可選地，所述出泡孔開設于所述出泡件相對所述過濾件一側的側面上，所述出泡件為管狀結構且所述出泡件上的出泡孔關于所述旋轉軸對稱。

9、可選地，所述曝氣清洗機構還包括設于所述支撐組件上的過渡腔體，所述過渡腔體設有用于緩存氣體的過渡腔，所述過渡腔體的一端與所述旋轉軸連通，所述過渡腔體的另一端與所述氣泡發生器連通。

10、可選地，所述過濾主體還包括安裝于所述支撐組件上的出水管，所述出水管設有進水口和出水口，所述出水管的進水口設于所述出泡件的下側，所述出水管的出水口適于與抽水泵連通。

11、可選地，所述出水管的進水口與所述出泡件之間設有均流件，所述均流件用于阻止氣泡進入所述出水管和分散所述出水管的吸力以防止水流形成漩渦。

12、可選地，所述均流件為圓形板狀結構且所述均流件的直徑大于所述出水管的內徑。

13、可選地，所述過濾主體的工作水位線與所述過濾件之間的距離大于300mm。

14、在本發明的技術方案中，該水下過濾裝置包括過濾主體和曝氣清洗機構，曝氣清洗機構用于產生氣泡；曝氣清洗機構包括氣泡發生器及出泡件，氣泡發生器與出泡件連通，出泡件上設有至少一個出泡孔，出泡件設于過濾主體的一側并使出泡孔排出的氣泡至少部分經過過濾主體，以對過濾主體進行曝氣清洗。可以理解，本發明提出了一種曝氣自清洗式泵前微過濾裝置，有效提高了自清洗效果，使過濾網可以保持高效的過濾能力，減少了維護過濾網的周期。

技術特征：

1.一種水下過濾裝置，其特征在于，包括：

2.如權利要求1所述的水下過濾裝置，其特征在于，所述過濾主體包括支撐組件和過濾件，所述過濾件設于所述支撐組件上并沿平行于水平面的方向延伸。

3.如權利要求2所述的水下過濾裝置，其特征在于，所述過濾件通過旋轉軸旋轉設置于所述支撐組件內，所述旋轉軸內部設有輸氣通道，所述輸氣通道的兩端分別與所述氣泡發生器的輸出端、所述出泡件的輸入端連通。

4.如權利要求2或3所述的水下過濾裝置，其特征在于，所述出泡件與所述過濾件平行設置。

5.如權利要求3所述的水下過濾裝置，其特征在于，所述出泡孔開設于所述出泡件相對所述過濾件一側的側面上，所述出泡件為管狀結構且所述出泡件上的出泡孔關于所述旋轉軸對稱。

6.如權利要求3所述的水下過濾裝置，其特征在于，所述曝氣清洗機構還包括設于所述支撐組件上的過渡腔體，所述過渡腔體設有用于緩存氣體的過渡腔，所述過渡腔體的一端與所述旋轉軸連通，所述過渡腔體的另一端與所述氣泡發生器連通。

7.如權利要求2所述的水下過濾裝置，其特征在于，所述過濾主體還包括安裝于所述支撐組件上的出水管，所述出水管設有進水口和出水口，所述出水管的進水口設于所述出泡件的下側，所述出水管的出水口適于與抽水泵連通。

8.如權利要求7所述的水下過濾裝置，其特征在于，所述出水管的進水口與所述出泡件之間設有均流件，所述均流件用于阻止氣泡進入所述出水管和分散所述出水管的吸力以防止水流形成漩渦。

9.如權利要求8所述的水下過濾裝置，其特征在于，所述均流件為圓形板狀結構且所述均流件的直徑大于所述出水管的內徑。

10.如權利要求2所述的水下過濾裝置，其特征在于，所述過濾主體的工作水位線與所述過濾件之間的距離大于300mm。

技術總結
本發明公開了一種水下過濾裝置，涉及泵前微過濾機技術領域。該水下過濾裝置包括過濾主體和曝氣清洗機構，曝氣清洗機構用于產生氣泡；曝氣清洗機構包括氣泡發生器及出泡件，氣泡發生器與出泡件連通，出泡件上設有至少一個出泡孔，出泡件設于過濾主體的一側并使出泡孔排出的氣泡至少部分經過過濾主體，以對過濾主體進行曝氣清洗。本發明改進了水下過濾裝置的清洗機構，設計了一款曝氣自清洗式泵前微過濾機，有效提高了自清洗效果，使過濾網可以保持高效的過濾能力，減少了維護過濾網的周期。

技術研發人員：羅登宏,黃勇,黃慶
受保護的技術使用者：深圳市福爾沃機電設備有限公司
技術研發日：
技術公布日：2025/4/28
