本技術涉及耗材包裝質量控制，具體為一種基于圖像識別的耗材包裝質量控制裝置。

背景技術：

1、公開(公告)號cn218157571u。公開了為一種基于圖像識別的耗材包裝質量控制裝置，包括支撐架以及豎向架，所述支撐架的頂部安裝有傳輸帶機構，所述豎向架上設置有橫向移動結構，在所述橫向移動結構之間連接有橫向板，所述橫向板的頂部安裝有驅動氣缸，所述驅動氣缸的底部連接有驅動桿，所述驅動桿的底部連接有檢測結構，所述豎向架上固定安裝有控制器。

2、上述公開的專利，雖然通過檢測結構中的識別相機來對通過的耗材包裝產品進行實時檢測，從而能夠避免耗材包裝質量不佳的產品混入，但是，其只能對產品進行檢測，而不符合要求的產品無法剔除，單獨收集，不利于使用，因此需要研發一種基于圖像識別的耗材包裝質量控制裝置。

技術實現思路

1、本部分的目的在于概述本實用新型的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

3、一種基于圖像識別的耗材包裝質量控制裝置，其包括：

4、安裝架，所述安裝架上安裝有用于運輸產品的傳送帶，所述安裝架的一側開設有開口，所述開口處設置有導料斜板；

5、安裝臺，所述安裝架的外側位于開口的對面設置有安裝臺，所述安裝臺上活動設置有推板，所述推板推動傳送帶上運輸的產品朝開口處移動，所述安裝臺的頂部設置有控制推板活動的控制組件，

6、安裝框，所述安裝架的頂部靠近安裝臺處設置有安裝框，所述安裝框的內側壁轉動設置有檔桿，所述檔桿遮擋傳送帶上運輸的產品，所述控制組件控制檔桿轉動。

7、作為本實用新型所述的一種基于圖像識別的耗材包裝質量控制裝置的一種優選方案，其中：所述導料斜板的上表面呈傾斜設置，且所述導料斜板最高處與傳送帶的上表面同高。

8、作為本實用新型所述的一種基于圖像識別的耗材包裝質量控制裝置的一種優選方案，其中：所述控制組件包括有設置在安裝臺的頂部遠離推板的一側的固定板一，所述固定板一的側壁轉動設置有螺紋桿，所述螺紋桿的桿身上螺接套設有套筒，所述套筒的另一端連接在推板的側壁上。

9、作為本實用新型所述的一種基于圖像識別的耗材包裝質量控制裝置的一種優選方案，其中：所述安裝臺的頂部安裝有固定板二，所述固定板二的側壁滑動貫穿設置有平行于套筒的滑桿，所述滑桿的端部連接在推板的側壁上。

10、作為本實用新型所述的一種基于圖像識別的耗材包裝質量控制裝置的一種優選方案，其中：所述控制組件還包括有設置在安裝臺頂部的伺服電機，所述伺服電機的輸出軸設置有轉桿，所述轉桿位于螺紋桿的下方且與之垂直設置，所述轉桿的桿身上設置有蝸桿，所述螺紋桿的桿身上設置有嚙合蝸桿的蝸輪。

11、作為本實用新型所述的一種基于圖像識別的耗材包裝質量控制裝置的一種優選方案，其中：所述控制組件還包括有設置在安裝框內側頂部的定滑輪，所述轉桿的桿身上纏繞設置有連接繩，所述連接繩的另一端穿過定滑輪的上表面且連接在檔桿頂部。

12、與現有技術相比，本實用新型的有益效果是：當待測產品的耗材包裝產品不符合質量合格的要求后，控制器控制伺服電機啟動，帶動轉桿轉動，纏繞在轉桿桿身上的連接繩被送放后，檔桿下降將產品阻攔，與此同時，轉桿通過蝸桿和蝸輪帶動螺紋桿轉動，從而帶動推板將不符合要求的產品推至開口處，產品沿著導料斜板上表面滑動，進行另外的收集，從而實現，將不符合要求的產品進行單獨收集。

技術特征：

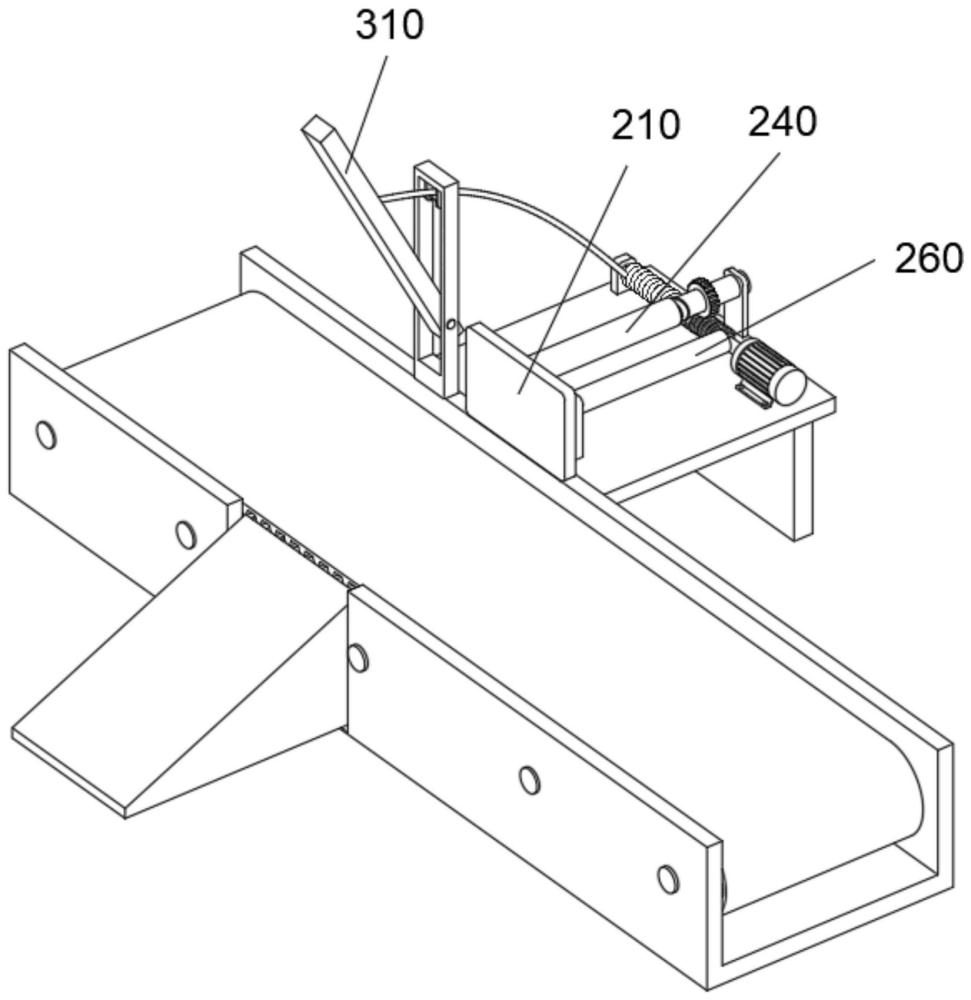

1.一種基于圖像識別的耗材包裝質量控制裝置，其特征在于，包括：

2.根據權利要求1所述的一種基于圖像識別的耗材包裝質量控制裝置，其特征在于：所述導料斜板(130)的上表面呈傾斜設置，且所述導料斜板(130)最高處與傳送帶(110)的上表面同高。

3.根據權利要求1所述的一種基于圖像識別的耗材包裝質量控制裝置，其特征在于：所述控制組件包括有設置在安裝臺(200)的頂部遠離推板(210)的一側的固定板一(220)，所述固定板一(220)的側壁轉動設置有螺紋桿(230)，所述螺紋桿(230)的桿身上螺接套設有套筒(240)，所述套筒(240)的另一端連接在推板(210)的側壁上。

4.根據權利要求3所述的一種基于圖像識別的耗材包裝質量控制裝置，其特征在于：所述安裝臺(200)的頂部安裝有固定板二(250)，所述固定板二(250)的側壁滑動貫穿設置有平行于套筒(240)的滑桿(260)，所述滑桿(260)的端部連接在推板(210)的側壁上。

5.根據權利要求4所述的一種基于圖像識別的耗材包裝質量控制裝置，其特征在于：所述控制組件還包括有設置在安裝臺(200)頂部的伺服電機(400)，所述伺服電機(400)的輸出軸設置有轉桿(410)，所述轉桿(410)位于螺紋桿(230)的下方且與之垂直設置，所述轉桿(410)的桿身上設置有蝸桿(420)，所述螺紋桿(230)的桿身上設置有嚙合蝸桿(420)的蝸輪(430)。

6.根據權利要求5所述的一種基于圖像識別的耗材包裝質量控制裝置，其特征在于：所述控制組件還包括有設置在安裝框(300)內側頂部的定滑輪(320)，所述轉桿(410)的桿身上纏繞設置有連接繩(330)，所述連接繩(330)的另一端穿過定滑輪(320)的上表面且連接在檔桿(310)頂部。

技術總結
本技術公開的屬于耗材包裝質量控制技術領域，具體為一種基于圖像識別的耗材包裝質量控制裝置，包括安裝架，安裝架上安裝有用于運輸產品的傳送帶，安裝架的一側開設有開口，開口處設置有導料斜板；安裝架的外側位于開口的對面設置有安裝臺，安裝臺上活動設置有推板。該技術，當待測產品的耗材包裝產品不符合質量合格的要求后，控制器控制伺服電機啟動，帶動轉桿轉動，纏繞在轉桿桿身上的連接繩被送放后，檔桿下降將產品阻攔，與此同時，轉桿通過蝸桿和蝸輪帶動螺紋桿轉動，從而帶動推板將不符合要求的產品推至開口處，產品沿著導料斜板上表面滑動，進行另外的收集，從而實現，將不符合要求的產品進行單獨收集。

技術研發人員：李堅,羅雯涓
受保護的技術使用者：上海賽罕生物技術有限公司
技術研發日：20240421
技術公布日：2025/3/20
