本發明是一種傳動軸護套管總成，屬于護套管設備領域。

背景技術：

護套管通常應用于中低壓電力產品的絕緣防護及通訊產品分歧處的防水，產品內壁涂有螺旋型、直涂高性能的熱熔膠粘劑,收縮后具有良好的密封效果，分為內壁不涂膠和內壁涂膠產品。

現有技術公開了申請號為：cn201320248269.2的一種傳動軸護套管總成，傳動軸護套管總成，包括護套管本體，其特征在于：所述的護套管本體前端具有凸起結構，所述的凸起結構中間設有螺孔。這樣結構的傳動軸護套管總成更加牢固、不易變形斷裂、配對使用的螺栓不易劃傷內部元件的優點，但現有技術傳動軸護套管總成多用螺紋連接，導致長期使用后，螺紋磨損嚴重，連接密封性不高，傳動軸配合不穩固，使用壽命不長。

技術實現要素：

針對現有技術存在的不足，本發明目的是提供一種傳動軸護套管總成，以解決傳動軸護套管總成多用螺紋連接，導致長期使用后，螺紋磨損嚴重，連接密封性不高，傳動軸配合不穩固，使用壽命不長的問題。

為了實現上述目的，本發明是通過如下的技術方案來實現：一種傳動軸護套管總成，其結構包括：嵌套橡膠圈、彈性貼合內圈、正轉鎖輪、軸承輪盤、反轉鎖輪、o型密封圈、護套管內腔、護套管接口柱筒、連接墊塊、護套管體，所述嵌套橡膠圈水平固定于彈性貼合內圈上，所述彈性貼合內圈緊貼于正轉鎖輪上，所述正轉鎖輪與反轉鎖輪之間設有軸承輪盤，所述正轉鎖輪與反轉鎖輪逆向通過軸承輪盤相配合；

所述o型密封圈嵌套于護套管內腔上，所述o型密封圈安裝于反轉鎖輪下，所述o型密封圈與反轉鎖輪采用間隙配合，所述護套管接口柱筒與護套管體通過連接墊塊焊接成一體，所述嵌套橡膠圈與護套管接口柱筒的軸心共線，所述嵌套橡膠圈貼合在護套管接口柱筒上；

所述嵌套橡膠圈設有外環橡膠圈、橡膠圈凹槽、內環橡膠圈、嵌套圈口，所述外環橡膠圈、橡膠圈凹槽、內環橡膠圈為一體結構，所述外環橡膠圈、內環橡膠圈與嵌套圈口的軸心共線，所述嵌套圈口固定安裝于彈性貼合內圈上。

進一步地，所述o型密封圈由o型圈板、密封貼合圈、o型圈口、o型圈墊管組成。

進一步地，所述o型圈板、密封貼合圈、o型圈口為一體圈管結構。

進一步地，所述o型圈口嵌套于o型圈墊管外。

進一步地，所述o型圈墊管貫穿o型密封圈形成圓環結構。

進一步地，所述嵌套橡膠圈為橡膠材料，質地軟，貼合度高。

進一步地，所述o型密封圈為硅膠材料，有彈性有硬度，密封好。

本發明的有益效果：本發明嵌套橡膠圈設有外環橡膠圈、橡膠圈凹槽、內環橡膠圈、嵌套圈口，實現了傳動軸護套管總成的嵌套密封功能，彈性充足，使用壽命長，又不磨損護套管內腔，有效的保護設備，長期與傳動軸配合穩固。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

圖1為本發明一種傳動軸護套管總成的結構示意圖。

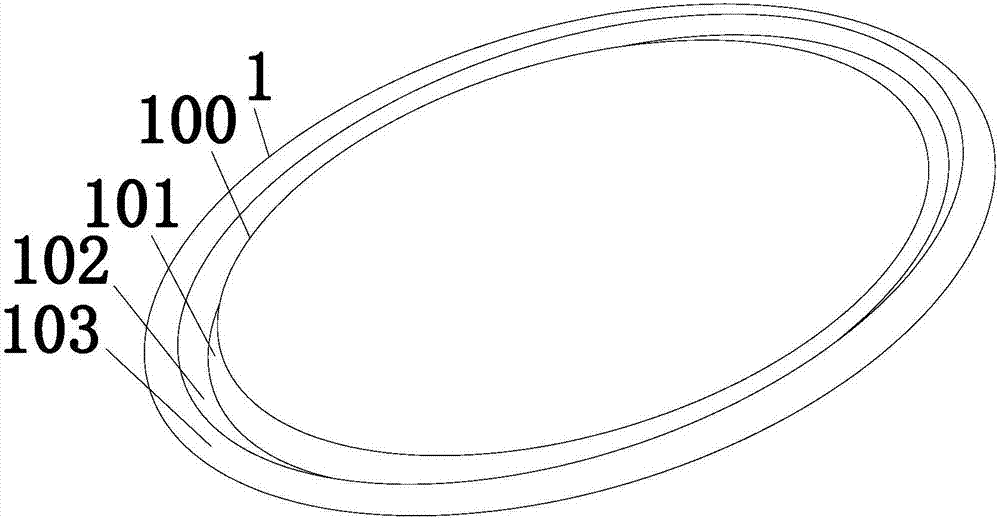

圖2為本發明一種傳動軸護套管總成嵌套橡膠圈的結構示意圖。

圖3為本發明一種傳動軸護套管總成o型密封圈的結構示意圖。

圖中：嵌套橡膠圈-1、彈性貼合內圈-2、正轉鎖輪-3、軸承輪盤-4、反轉鎖輪-5、o型密封圈-6、護套管內腔-7、護套管接口柱筒-8、連接墊塊-9、護套管體-10、外環橡膠圈-100、橡膠圈凹槽-101、內環橡膠圈-102、嵌套圈口-103、o型圈板-600、密封貼合圈-601、o型圈口-602、o型圈墊管-603。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1、圖2與圖3，本發明提供一種傳動軸護套管總成：其結構包括：嵌套橡膠圈1、彈性貼合內圈2、正轉鎖輪3、軸承輪盤4、反轉鎖輪5、o型密封圈6、護套管內腔7、護套管接口柱筒8、連接墊塊9、護套管體10，所述嵌套橡膠圈1水平固定于彈性貼合內圈2上，所述彈性貼合內圈2緊貼于正轉鎖輪3上，所述正轉鎖輪3與反轉鎖輪5之間設有軸承輪盤4，所述正轉鎖輪3與反轉鎖輪5逆向通過軸承輪盤4相配合；

所述o型密封圈6嵌套于護套管內腔7上，所述o型密封圈6安裝于反轉鎖輪5下，所述o型密封圈6與反轉鎖輪5采用間隙配合，所述護套管接口柱筒8與護套管體10通過連接墊塊9焊接成一體，所述嵌套橡膠圈1與護套管接口柱筒8的軸心共線，所述嵌套橡膠圈1貼合在護套管接口柱筒8上；

所述嵌套橡膠圈1設有外環橡膠圈100、橡膠圈凹槽101、內環橡膠圈102、嵌套圈口103，所述外環橡膠圈100、橡膠圈凹槽101、內環橡膠圈102為一體結構，所述外環橡膠圈100、內環橡膠圈102與嵌套圈口103的軸心共線，所述嵌套圈口103固定安裝于彈性貼合內圈2上，所述o型密封圈6由o型圈板600、密封貼合圈601、o型圈口602、o型圈墊管603組成，所述o型圈板600、密封貼合圈601、o型圈口602為一體圈管結構，所述o型圈口602嵌套于o型圈墊管603外，所述o型圈墊管603貫穿o型密封圈6形成圓環結構，所述嵌套橡膠圈1為橡膠材料，質地軟，貼合度高，所述o型密封圈6為硅膠材料，有彈性有硬度，密封好。

在傳動軸護套管總成的使用過程中，傳動軸通過嵌套橡膠圈1的橡膠圈凹槽101嵌套，并通過外環橡膠圈100與內環橡膠圈102貼合夾緊固定，傳動軸深入內環橡膠圈102通過正轉鎖輪3、軸承輪盤4、反轉鎖輪5活動連接，滾軸配合轉動又嵌套在一起，且o型密封圈6對傳動軸進行二次密封，更穩固，通過嵌套橡膠圈1達到傳動軸護套管總成的嵌套密封功能，彈性充足，使用壽命長，又不磨損護套管內腔，有效的保護設備，長期與傳動軸配合穩固。

本發明所述的o型密封圈6是具有圓形截面的環行橡膠密封圈。主要用于機械部件在靜態條件下防止液體和氣體介質的泄露。在某些情況下。o型密封圈還能用做軸向往復運動和低速旋轉運動的動態密封元件。根據不同的條件，可分別選擇不同的材料與之相適應。

本發明的嵌套橡膠圈1、彈性貼合內圈2、正轉鎖輪3、軸承輪盤4、反轉鎖輪5、o型密封圈6、護套管內腔7、護套管接口柱筒8、連接墊塊9、護套管體10、外環橡膠圈100、橡膠圈凹槽101、內環橡膠圈102、嵌套圈口103、o型圈板600、密封貼合圈601、o型圈口602、o型圈墊管603部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，本發明解決的問題是傳動軸護套管總成多用螺紋連接，導致長期使用后，螺紋磨損嚴重，連接密封性不高，傳動軸配合不穩固，使用壽命不長，本發明通過上述部件的互相組合，可以達到傳動軸護套管總成的嵌套密封功能，彈性充足，使用壽命長，又不磨損護套管內腔，有效的保護設備，長期與傳動軸配合穩固，具體如下所述：

所述外環橡膠圈100、橡膠圈凹槽101、內環橡膠圈102為一體結構，所述外環橡膠圈100、內環橡膠圈102與嵌套圈口103的軸心共線，所述嵌套圈口103固定安裝于彈性貼合內圈2上。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
