本實用新型涉及一種石油礦井鉆領域，尤其涉及一種傳動軸總成上的防震墊機構。

背景技術：

在石油礦井鉆井操作中，利用傳動軸帶動鉆具進行作業，目前在操作的過程中傳動軸總成與鉆具組合使用時往往出來鉆具下放到井底或者鉆具使用過程中出現頓鉆或反作用力，導致鉆具損壞，增加安全隱患的同時影響工作效率，增加企業的維修成本。

技術實現要素：

本實用新型提供一種傳動軸總成上的防震墊機構，設計合理，結構穩固，其緩沖作用，能可以消除作業時頓鉆或者減少反作用力，延長了鉆具的使用壽命，提高工作效率。

本實用新型是通過以下技術方案實現的：一種傳動軸總成上的防震墊機構，包括從上到下依次設置的第一緩沖件、橡膠墊和第二緩沖件；其中所述第一緩沖件兩側設有側耳，所述第二緩沖件的兩端分別卡合在所述第一緩沖件的底端；每個所述側耳的分別上端部和側邊部，所述上端部一端呈傾斜狀且上端部的厚度大于側邊部。

作為本實用新型的進一步改進在于：所述側耳上端部的厚度與側邊部厚度比例是2:1。

作為本實用新型的進一步改進在于：所述橡膠墊的上下兩端分別通過減震柱嵌入固定在第一緩沖件和第二緩沖件上，所述減震柱包括延伸件和彈力球，這樣可以提高橡膠墊與第一緩沖件和第二緩沖件的結合力和張緊力。

作為本實用新型的進一步改進在于：所述彈力球的上分別分散若干個爪臂，增加結構強度。

本實用新型工作時利用第一緩沖件、橡膠墊和第二緩沖件結合，能可以消除作業時頓鉆或者減少反作用力，延長了鉆具的使用壽命，提高工作效率。

附圖說明

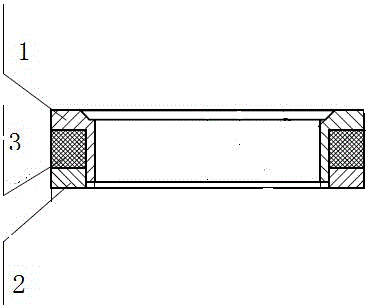

圖1 是本實用新型的第一實施例的結構示意圖；

圖2 是第一緩沖件的結構示意圖

圖3是第二緩沖件的結構示意圖；

圖4 是本實用新型第二實施例的結構示意圖；

其中1-第一緩沖件、2-第二緩沖件、3-橡膠墊、4-側耳、5-減震柱、6-延伸件、7-彈力球、8-爪臂。

具體實施方式

下面結合附圖對本實用新型作進一步的詳細描述：

第一實施例：

如圖1、2、3所示：本實施例的一種傳動軸總成上的防震墊機構，包括從上到下依次設置的第一緩沖件1、橡膠墊3和第二緩沖件2；其中所述第一緩沖件1兩側設有側耳4，所述第二緩沖件2的兩端分別卡合在所述第一緩沖件1的底端；每個所述側耳4的分別上端部和側邊部；其中所述側耳4上端部的厚度與側邊部厚度比例是2:1。

本實施例利用第一緩沖件、橡膠墊和第二緩沖件結合，能可以消除作業時頓鉆或者減少反作用力，延長了鉆具的使用壽命，提高工作效率。

第二實施例：

如圖2、3、4：一種傳動軸總成上的防震墊機構，包括從上到下依次設置的第一緩沖件1、橡膠墊3和第二緩沖件2；其中所述第一緩沖件1兩側設有側耳4，所述第二緩沖件2的兩端分別卡合在所述第一緩沖件1的底端；每個所述側耳4的分別上端部和側邊部，所述上端部一端呈傾斜狀且上端部的厚度大于側邊部。

其中所述橡膠墊3的上下兩端分別通過減震柱5嵌入固定在第一緩沖件1和第二緩沖件2上，所述減震柱5包括延伸件6和彈力球7；所述彈力球7的上分別分散若干個爪臂8。

本實施例的有益效果是：利用延伸件和彈力球，這樣可以提高橡膠墊與第一緩沖件和第二緩沖件的結合力和張緊力；并設置爪臂，增加結構強度；能可以消除作業時頓鉆或者減少反作用力，延長了鉆具的使用壽命，提高工作效率。
