本發明涉及管子領域，尤其涉及一種城市供水管道維修用堵水設備。

背景技術：

1、管道的用途很廣泛，主要用在給水、排水、供熱、供煤氣、長距離輸送石油和天然氣、農業灌溉、水力工程和各種工業裝置中，管道用于輸送水比較常見，在建筑裝修過程中，供水管道一般采用埋墻式的方法進行安裝，供水管道長時間使用時，難免會受損，為了不影響使用，需要將供水管道堵住，然后對其進行維修。

2、經檢索，申請公布號為cn115163969a的中國專利申請，公開了一種城市供水管道維修用堵水設備，包括儲氣筒和可插入管道內部的固定管，所述儲氣筒的端部活動插接有活動桿，所述活動桿的一端設有活塞，且活塞活動在儲氣筒的內部，所述儲氣筒上開設有螺紋孔，所述螺紋孔內設有螺紋柱，且螺紋柱上設有把手，所述固定管固定安裝在儲氣筒的端部，所述固定管的端部設有彈性氣囊，所述儲氣筒靠近彈性氣囊的一端設有可將儲氣筒固定在管道上的夾緊機構。其目的是：用來解決堵水設備由于與管道內壁的摩擦力較大，導致維修人員難以將橡膠材質的物體塞入供水管道內，需要消耗大量的時間的問題。

3、現有的設備在對管道進行堵水處理時，維修工人將一塊橡膠材質的物體塞入供水管道內，將供水管道堵住，然后再對供水管道進行維修，而橡膠材質的物體具有較大的摩擦力，導致維修人員難以將橡膠材質的物體塞入供水管道內或者當需要取出時，由于摩擦會導致部分橡膠卡在供水管道的內部難以取出。

技術實現思路

1、為了實現上述目的，本發明采用了如下技術方案：

2、一種城市供水管道維修用堵水設備，包括套筒、連接套和堵水機構，所述套筒的底部和連接套的頂部之間通過螺栓連接有固定軸，所述堵水機構位于連接套的底部，所述套筒的內壁位于頂部和底部的位置均通過螺栓連接有支架，且兩個支架之間設置有轉動機構，所述轉動機構與堵水機構之間形成配合，所述堵水機構由壓縮組件和彈性囊組成，且彈性囊與連接套的外壁粘接，所述彈性囊頂部的一側開設有氣孔，且氣孔的內部設置有導管，所述導管為彈性材質，所述導管的一端設置有單向進氣閥，所述壓縮組件設置于彈性囊的頂部。

3、優選地，所述轉動機構包括轉桿、轉盤和轉把，且轉桿的兩端與兩個支架之間通過軸承形成轉動連接，轉桿的頂部與轉盤的底部之間焊接，轉盤頂部的一側與轉把的底部固定連接。

4、優選地，所述壓縮組件包括壓縮筒、活塞板、推桿、第一頂塊和第二頂塊，且第一頂塊與第二頂塊之間形成配合，第一頂塊和第二頂塊相對的一側均設置有多個凸起部，第二頂塊的底部與推桿的頂部之間通過螺栓連接，推桿的底部與活塞板的頂部之間通過螺栓連接，活塞板與壓縮筒的內壁滑動連接，壓縮筒的圓周外壁與連接套的內壁之間通過螺栓連接有支桿，壓縮筒的底部與彈性囊之間粘接，壓縮筒的底部與彈性囊之間開設有通孔，第一頂塊的頂部與轉桿的底部之間通過螺栓連接。

5、優選地，所述連接套內壁的兩側均開設有滑槽，且兩個滑槽的內壁均滑動連接有滑塊，滑塊的底部與滑槽之間通過螺栓連接有彈簧，滑塊的一側與第二頂塊之間通過螺栓連接有連接軸。

6、優選地，所述套筒的圓周外壁焊接有三個等距離分布的固定座，且固定座的一側與套筒的內壁之間貫穿開設有通口，通口的內部與套筒的內部之間設置有固定機構，固定機構與轉動機構之間形成配合。

7、優選地，所述固定機構由推板和擠壓墊組成，且推板與通口的內壁滑動連接，推板的一側與擠壓墊之間粘接，擠壓墊的一側位置為弧面，擠壓墊的一側設置有多個防滑棱，防滑棱與擠壓墊均為彈性材質，轉桿和推板之間設置有傳動組件。

8、優選地，所述傳動組件由第一傳動組和第二傳動組構成，且第一傳動組和第二傳動組之間相配合。

9、優選地，所述第一傳動組由轉輪、三個第一齒條、三個軸桿和三個第一齒輪組成，且轉輪固定套接在轉桿的外壁上，轉輪的圓周外壁開設有三個槽口，三個槽口與三個第一齒條之間通過螺栓連接，第一齒條的形狀為弧形，軸桿的兩端與通口之間通過軸承形成轉動連接，第一齒輪固定套接在軸桿的外壁上，第一齒輪與第一齒條之間相適配。

10、優選地，所述第二傳動組由支撐桿、第二齒輪、第二齒條、兩個皮帶輪和皮帶組成，且支撐桿與通口相對的兩側之間通過軸承形成轉動連接，其中一個皮帶輪固定套接在支撐桿的外壁上，另一個皮帶輪固定套接在軸桿的外壁上，兩個皮帶輪與皮帶之間形成轉動連接，兩個皮帶輪的尺寸不同，第二齒輪固定套接在支撐桿的外壁上，第二齒條與第二齒輪之間嚙合，第二齒條的一側與推板之間焊接。

11、本發明的有益效果為：

12、本發明通過設置的轉動機構和堵水機構，在對供水管道進行堵水處理時，將套筒和連接套插入到供水管道的內部，插入完成后，轉動轉盤，轉盤會帶動轉桿進行轉動，此時，第一頂塊會隨著轉桿的轉動而進行同步轉動，此時，通過第一頂塊和第二頂塊之間的配合使第二頂塊帶動推桿進行上下往復移動，活塞板同時會跟隨著推桿進行上下往復移動，而活塞板在往復移動時會對彈性囊的內部進行充氣處理，此時，彈性囊會由于氣體的輸入而鼓起，鼓起的彈性囊會緊貼在供水管道的內部，從而通過鼓起的彈性囊對供水管道的內部進行堵水處理，當維修完成后，將單向進氣閥取出，此時，彈性囊內部的氣體會通過導管排出，此時，彈性囊會進行收縮，從而便于將設備從供水管道的內部取出，相較于現有的用橡膠材質的物體堵水，本設備在堵水時更便于安裝和取出，從而提高設備對供水管道堵水的便捷性；

13、本發明通過設置的轉動機構和固定機構，在對供水管道進行堵水時，將套筒和連接套插入到供水管道的內部，此時，轉動轉盤，轉桿會帶動轉輪進行轉動，此時，第一齒條會隨著轉輪的轉動而進行轉動，當?shù)谝积X條在轉動時與第一齒輪接觸時，此時，通過第一齒條和第一齒輪之間的嚙合使第一齒輪帶動軸桿進行轉動，而軸桿在轉動時，其中一個皮帶輪會隨著軸桿的轉動而進行轉動，此時，通過兩個皮帶輪與皮帶之間的配合使支撐桿進行轉動，第二齒輪會隨著支撐桿的轉動而進行轉動，通過第二齒輪和第二齒條之間的嚙合使第二齒條帶動推板進行移動，此時，擠壓墊會擠壓在供水管道的內壁，并通過防滑棱增大擠壓墊和供水管道內壁之間的摩擦力，以便于對設備進行固定處理，從而提高設備堵水的穩定性，防止由于水流的沖擊導致設備從供水管道的內部滑脫，從而對供水管道的堵水造成影響。

技術特征：

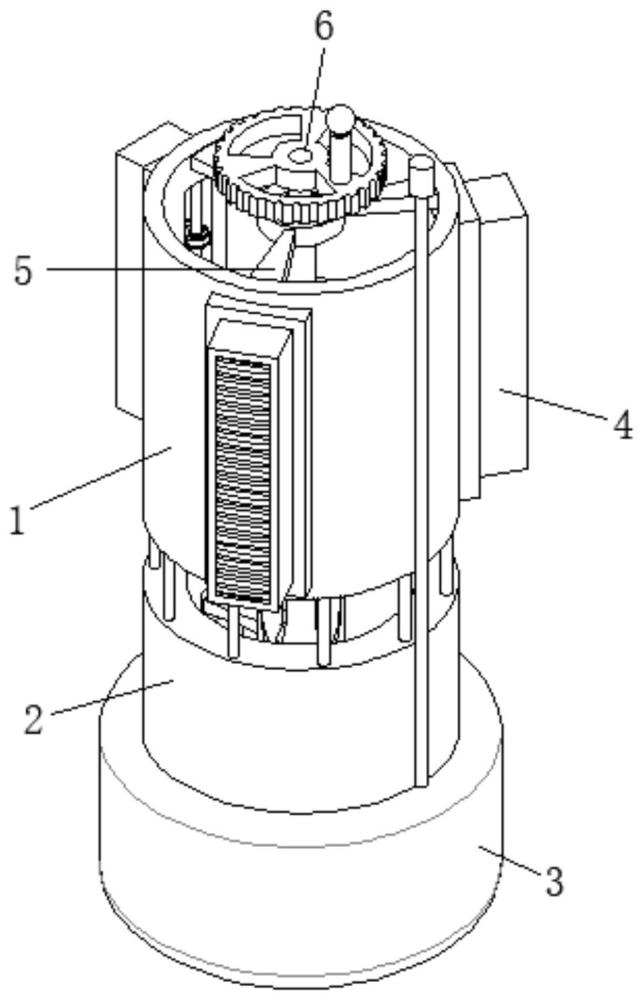

1.一種城市供水管道維修用堵水設備，包括套筒（1）、連接套（2）和堵水機構，其特征在于，所述套筒（1）的底部和連接套（2）的頂部之間通過螺栓連接有固定軸，所述堵水機構位于連接套（2）的底部，所述套筒（1）的內壁位于頂部和底部的位置均通過螺栓連接有支架（5），且兩個支架（5）之間設置有轉動機構（6），所述轉動機構（6）與堵水機構之間形成配合，所述堵水機構由壓縮組件（7）和彈性囊（3）組成，且彈性囊（3）與連接套（2）的外壁粘接，所述彈性囊（3）頂部的一側開設有氣孔，且氣孔的內部設置有導管（16），所述導管（16）為彈性材質，所述導管（16）的一端設置有單向進氣閥（17），所述壓縮組件（7）設置于彈性囊（3）的頂部，所述轉動機構（6）包括轉桿（11）、轉盤（12）和轉把（13），且轉桿（11）的兩端與兩個支架（5）之間通過軸承形成轉動連接，轉桿（11）的頂部與轉盤（12）的底部之間焊接，轉盤（12）頂部的一側與轉把（13）的底部固定連接，所述壓縮組件（7）包括壓縮筒（14）、活塞板（24）、推桿（23）、第一頂塊（18）和第二頂塊（19），且第一頂塊（18）與第二頂塊（19）之間形成配合，第一頂塊（18）和第二頂塊（19）相對的一側均設置有多個凸起部，第二頂塊（19）的底部與推桿（23）的頂部之間通過螺栓連接，推桿（23）的底部與活塞板（24）的頂部之間通過螺栓連接，活塞板（24）與壓縮筒（14）的內壁滑動連接，壓縮筒（14）的圓周外壁與連接套（2）的內壁之間通過螺栓連接有支桿（15），壓縮筒（14）的底部與彈性囊（3）之間粘接，壓縮筒（14）的底部與彈性囊（3）之間開設有通孔（8），第一頂塊（18）的頂部與轉桿（11）的底部之間通過螺栓連接。

2.根據權利要求1所述的一種城市供水管道維修用堵水設備，其特征在于，所述連接套（2）內壁的兩側均開設有滑槽，且兩個滑槽的內壁均滑動連接有滑塊（21），滑塊（21）的底部與滑槽之間通過螺栓連接有彈簧（22），滑塊（21）的一側與第二頂塊（19）之間通過螺栓連接有連接軸（20）。

3.根據權利要求1所述的一種城市供水管道維修用堵水設備，其特征在于，所述套筒（1）的圓周外壁焊接有三個等距離分布的固定座（4），且固定座（4）的一側與套筒（1）的內壁之間貫穿開設有通口，通口的內部與套筒（1）的內部之間設置有固定機構（9），固定機構（9）與轉動機構（6）之間形成配合。

4.根據權利要求3所述的一種城市供水管道維修用堵水設備，其特征在于，所述固定機構（9）由推板（25）和擠壓墊（26）組成，且推板（25）與通口的內壁滑動連接，推板（25）的一側與擠壓墊（26）之間粘接，擠壓墊（26）的一側位置為弧面，擠壓墊（26）的一側設置有多個防滑棱（27），防滑棱（27）與擠壓墊（26）均為彈性材質，轉桿（11）和推板（25）之間設置有傳動組件（10）。

5.根據權利要求4所述的一種城市供水管道維修用堵水設備，其特征在于，所述傳動組件（10）由第一傳動組和第二傳動組構成，且第一傳動組和第二傳動組之間相配合。

6.根據權利要求5所述的一種城市供水管道維修用堵水設備，其特征在于，所述第一傳動組由轉輪（28）、三個第一齒條（29）、三個軸桿（30）和三個第一齒輪（31）組成，且轉輪（28）固定套接在轉桿（11）的外壁上，轉輪（28）的圓周外壁開設有三個槽口，三個槽口與三個第一齒條（29）之間通過螺栓連接，第一齒條（29）的形狀為弧形，軸桿（30）的兩端與通口之間通過軸承形成轉動連接，第一齒輪（31）固定套接在軸桿（30）的外壁上，第一齒輪（31）與第一齒條（29）之間相適配。

7.根據權利要求6所述的一種城市供水管道維修用堵水設備，其特征在于，所述第二傳動組由支撐桿（32）、第二齒輪（35）、第二齒條（36）、兩個皮帶輪（33）和皮帶（34）組成，且支撐桿（32）與通口相對的兩側之間通過軸承形成轉動連接，其中一個皮帶輪（33）固定套接在支撐桿（32）的外壁上，另一個皮帶輪（33）固定套接在軸桿（30）的外壁上，兩個皮帶輪（33）與皮帶（34）之間形成轉動連接，兩個皮帶輪（33）的尺寸不同，第二齒輪（35）固定套接在支撐桿（32）的外壁上，第二齒條（36）與第二齒輪（35）之間嚙合，第二齒條（36）的一側與推板（25）之間焊接。

技術總結
本發明屬于管子技術領域，尤其是一種城市供水管道維修用堵水設備，現提出以下方案，包括套筒、連接套和堵水機構，所述套筒的底部和連接套的頂部之間通過螺栓連接有固定軸，所述堵水機構位于連接套的底部，所述套筒的內壁位于頂部和底部的位置均通過螺栓連接有支架，且兩個支架之間設置有轉動機構，所述轉動機構與堵水機構之間形成配合，所述堵水機構由壓縮組件和彈性囊組成，且彈性囊與連接套的外壁粘接，所述彈性囊頂部的一側開設有氣孔，且氣孔的內部設置有導管。本發明便于將設備從供水管道的內部取出，相較于現有的用橡膠材質的物體堵水，本設備在堵水時更便于安裝和取出，從而提高設備對供水管道堵水的便捷。

技術研發人員：吳倫,舒?zhèn)?耿明富,葉生華,董峰,徐睿,孫秘
受保護的技術使用者：貴陽水資源開發投資有限公司
技術研發日：
技術公布日：2025/4/28
