本發明涉及電池單元的異常溫度檢測系統，更詳細而言，涉及一種能夠進一步減少對整個電池單元的溫度信息處理量并進一步提高穩定性的異常溫度檢測系統。

背景技術：

1、電動汽車用電池通常具有配置復數個電池單元的結構。為了預防電池發生火災并確保電動汽車的穩定性，需要監控復數個電池單元的溫度，并在發生異常溫度時檢測到該情況。

2、為此，可以在電池單元的一側設置導光板和受光傳感器，接收從電池單元發射的電磁波，基于此測定溫度。然而，這種類型的溫度測定裝置由復數個導光板構成，避免與電池單元上設置的連接器等高溫部重疊。

3、一般情況下，在多個導光板結構中，每個導光板都結合有獨立的圖像傳感器，對整個電池單元的溫度信息處理量增加，并且溫度測定結果出現誤差的可能性較高。

4、因此，可以考慮開發能夠進一步減少對整個電池單元的溫度信息處理量，并且進一步提高穩定性的溫度檢測系統。

5、韓國公開專利公報第10-2021-0052009號公開了用于電池溫度傳感器的診斷裝置和診斷方法。具體而言，公開了診斷在電池組內的復數個區域中分開配置的復數個電池溫度傳感器中的每一個的故障的裝置和方法。

6、然而，這種類型的電池溫度傳感器以設置復數個為前提。因此，對整個電池的溫度信息處理量會增加，并且處理結果出現誤差的可能性較高。

7、韓國公開專利公報第10-2022-0073561號公開了一種溫度傳感器陣列及包含其的電池溫度測定裝置。具體而言，公開了一種單獨測定兩個以上的不同位置的溫度的溫度傳感器陣列及包含其的電池溫度測定裝置。

8、但是，這種類型的電池溫度測定裝置單獨測定各個位置的溫度。即，要求復數個傳感器。因此，存在整個溫度信息處理量增加帶來的不穩定性問題。更進一步，沒有具體公開對此的解決方法。

9、韓國公開專利公報第10-2021-0052009號(2021.05.10.)

10、韓國公開專利公報第10-2022-0073561號(2022.06.03.)

技術實現思路

1、發明要解決的問題

2、本發明的一目的在于，提供一種能夠進一步提高整個電池單元運行的穩定性的電池單元的異常溫度檢測系統。

3、本發明的另一目的在于，提供一種能夠更容易地適用于形成為各種排列的復數個導光板的電池單元的異常溫度檢測系統。

4、本發明的另一目的在于，提供一種能夠進一步減少制造費用和過程的電池單元的異常溫度檢測系統。

5、本發明想要解決的問題并不限定于上述提及的問題，未提及的其他問題可以通過以下記載被本發明所屬技術領域的普通技術人員明確地理解。

6、用于解決問題的手段

7、為了實現上述目的，本發明的一實施例的異常溫度檢測系統包括：復數個導光板，與電池單元的一面中的至少一部分區域在一方向上重疊，射入從所述電池單元輻射的電磁波，改變所述電磁波的路徑；圖像傳感器，與復數個所述導光板中的每一個的至少一部分區域在所述一方向上重疊，檢測從所述導光板反射的所述電磁波，基于此輸出所述電池單元的一面的溫度頻譜信息；以及運算部，在所述電池單元的一面的溫度偏離預先設定的溫度范圍的情況下，判斷為所述電池單元中檢測到異常溫度。

8、另外，所述電磁波可以是紅外線。

9、另外，復數個所述導光板可以沿與所述一方向交叉的另一方向并排地排列。

10、另外，在復數個所述導光板中的至少一個導光板的一側形成有引出部，所述引出部的一端可以與所述圖像傳感器在所述一方向上重疊。

11、另外，所述引出部的外周面上可以形成屏蔽電磁波的材料的涂覆層。

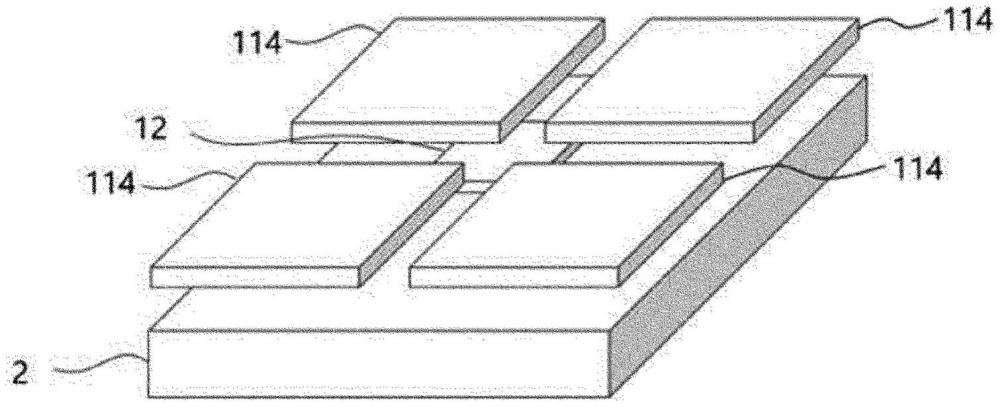

12、另外，在復數個所述的導光板中，復數個行可以沿所述另一個方向平行地排列，配置為矩陣(matrix)結構。

13、另外，復數個所述導光板可以沿所述一方向平行地排列。

14、另外，復數個所述導光板可以分別與設置于所述電池單元的連接器在所述一方向上不重疊。

15、另外，所述運算部可以在所述電池單元中檢測到異常溫度的情況下，基于所述溫度頻譜信息推定異常溫度發生位置。

16、另外，本發明作為異常溫度檢測系統的另一實施例，提供一種異常溫度檢測系統，其中，包括：復數個導光板，與電池單元的一面中的至少一部分區域在一方向上重疊，射入從所述電池單元輻射的電磁波，改變所述電磁波的路徑；圖像傳感器，與復數個所述導光板中的每一個的至少一部分區域在與所述一方向交叉的另一方向上重疊，檢測從所述導光板反射的所述電磁波，基于此輸出所述電池單元的一面的溫度頻譜信息；以及運算部，在所述電池單元的一面的溫度偏離預先設定的溫度范圍的情況下，判斷為所述電池單元中檢測到異常溫度，復數個所述導光板沿所述一方向平行地排列。

17、另外，所述電磁波可以是紅外線。

18、另外，復數個所述導光板中的彼此相鄰的兩個導光板之間可以配置填充材料而彼此隔開。

19、另外，復數個所述導光板可以與復數個所述電池單元在所述一方向上重疊，彼此相鄰的兩個所述導光板之間配置復數個所述電池單元中的任一個。

20、另外，復數個所述導光板可以配置為分別與設置于所述電池單元的連接器在所述一方向上不重疊。

21、另外，所述運算部可以在所述電池單元中檢測到異常溫度的情況下，基于所述溫度頻譜信息推定異常溫度發生位置。

22、發明的效果

23、在本發明的各種效果中，通過上述的解決方法能夠得到的效果如下。

24、首先，本發明的實施例的異常溫度檢測系統包括復數個導光板、圖像傳感器以及運算部。復數個導光板分別與電池單元的至少一部分在一方向上重疊。圖像傳感器檢測從導光板反射的電磁波，基于此輸出電池單元的溫度頻譜信息。此時，圖像傳感器與復數個導光板各自在某一方向上重疊。運算部基于輸出結果判斷是否發生電池單元的異常溫度。

25、因此，能夠用一個圖像傳感器接收從復數個導光板反射的電磁波。由此，能夠進一步減少對復數個導光板的溫度信息處理量，測定結果出現誤差的可能性也會降低。其結果，能夠進一步提高整個電池單元的運行的穩定性。

26、另外，圖像傳感器可以根據情況配置于復數個導光板的上下、左右、前后的全部方向。

27、因此，圖像傳感器能夠更容易地接收從形成為各種排列的復數個導光板反射的電磁波。因此，能夠進一步提高異常溫度檢測系統的適用性和利用性。

28、另外，圖像傳感器也能夠以比整個導光板的面積小的面積檢測電池單元的異常溫度，只用一個也能夠檢測從復數個導光板反射的電磁波。

29、因此，圖像傳感器的數量可以進一步減少，整體上的結構可以進一步簡化。更進一步，能夠進一步減少制造費用和過程。

30、本發明的效果并不限定于以上提及的效果，未提及的其他效果可以基于以下記載被本發明所屬技術領域的具有普通知識的人員明確地理解。

技術特征：

1.一種異常溫度檢測系統，其中，包括：

2.根據權利要求1所述的異常溫度檢測系統，其中，

3.根據權利要求1所述的異常溫度檢測系統，其中，

4.根據權利要求3所述的異常溫度檢測系統，其中，

5.根據權利要求4所述的異常溫度檢測系統，其中，

6.根據權利要求3所述的異常溫度檢測系統，其中，

7.根據權利要求1所述的異常溫度檢測系統，其中，

8.根據權利要求1所述的異常溫度檢測系統，其中，

9.根據權利要求1所述的異常溫度檢測系統，其中，

10.一種異常溫度檢測系統，其中，包括：

11.根據權利要求10所述的異常溫度檢測系統，其中，

12.根據權利要求10所述的異常溫度檢測系統，其中，

13.根據權利要求10所述的異常溫度檢測系統，其中，

14.根據權利要求10所述的異常溫度檢測系統，其中，

15.根據權利要求10所述的異常溫度檢測系統，其中，

技術總結
本發明公開一種異常溫度檢測系統，其能夠使對整個電池單元的溫度信息處理量進一步減少，進一步提高穩定性，其中，包括：復數個導光板，與電池單元的一面中的至少一部分區域在一方向上重疊，射入從所述電池單元輻射的電磁波，改變所述電磁波的路徑；圖像傳感器，與所述復數個導光板中的每一個的至少一部分區域在所述一方向上重疊，檢測從所述導光板反射的所述電磁波，基于此輸出所述電池單元的一面的溫度頻譜信息；以及運算部，在所述電池單元的一面的溫度偏離預先設定的溫度范圍的情況下，判斷為所述電池單元中檢測到異常溫度。

技術研發人員：崔炯皙
受保護的技術使用者：LS電氣株式會社
技術研發日：
技術公布日：2025/4/28
