本發明涉及閥門檢測，特別涉及一種便捷式閥門氣密性檢測設備。

背景技術：

1、閥門氣密性檢測是確保閥門在工作過程中不會泄漏氣體或液體的重要測試步驟。這個檢測過程通常在閥門制造、維修或安裝后進行，以確認閥門密封性能良好，適用于需要保持氣體或液體壓力的系統?，F(xiàn)有的檢測方法有很多，其中常見的一種是通過氣泡檢測，將閥門沒入水中，通入檢測氣體，如果氣密性有問題，水中會產生氣泡，該種方式操作較為繁瑣，其中閥門的對接操作是較為復雜的一環，基于此，本發明提出一種檢測設備，可便捷式完成對閥門的氣密性檢測，操作簡單，對接方便，且分隔不同區域，可直接判斷閥門各對接區域的氣密性問題。

技術實現思路

1、針對上述技術問題，本發明可便捷式完成對閥門的氣密性檢測，操作簡單，對接方便，且分隔不同區域，可直接判斷閥門各對接區域的氣密性問題。

2、本發明使用技術方案為：一種便捷式閥門氣密性檢測設備，包括檢測箱，檢測箱內部通過兩個分隔板二分隔為三個檢測區域，每個區域分別對應閥門兩端以及頂部的孔位；位于檢測箱內部兩端的檢測區域中分別設置有對接機構一，用于與閥門的兩端孔位對接，在檢測箱頂部設置有安裝架，安裝架上設置有對接機構二，用于與閥門頂部孔位對接；對接機構二包括升降設置在安裝架上的分隔板一，在分隔板一內側設置有夾持對接機構，用于固定并對接閥門；對接機構一包括滑動安裝在檢測箱外側的滑座，滑座上連接有連接軸，連接軸上固定連接有安裝環，安裝環上陣列布置有夾緊機構，用于將連接軸端部與閥門端部孔位進行壓緊；夾緊機構包括旋轉安裝在安裝環圓周上的安裝轉座，安裝轉座上滑動安裝有兩個夾板，且在安裝環的兩個端面上伸縮滑動有壓板。

3、進一步地，所述對接機構二包括設置在安裝架上的氣體傳輸箱和升降油缸，升降油缸用于控制分隔板一移動；夾持對接機構包括設置在分隔板一上的對接油缸，對接油缸伸縮桿上設置有對接部一，對接部一與氣體傳輸箱底部連通，對接部一與閥門頂部孔位對接連通。

4、進一步地，所述分隔板一與分隔板二上分別開設有槽，用于定位閥門的管道區域，且分隔板一和分隔板二對接，以將檢測箱內部的三個檢測區域分隔。

5、進一步地，所述分隔板一上還設置有固定油缸，固定油缸伸縮桿上設置有夾持支撐部，夾持支撐部為l形，夾持支撐部的橫向端用于支撐閥門的頂部孔位。

6、進一步地，所述檢測箱的側面設置有加注箱，加注箱分別與檢測箱內部的三個檢測區域連通，以傳輸檢測水源；在檢測箱外側設置有電機一、絲桿一，電機一用于驅動絲桿一，絲桿一與對接機構一上的滑座構成螺旋副。

7、進一步地，所述對接機構一包括旋轉安裝在安裝環上的控制齒圈，控制齒圈的內側布置有不完全嚙合齒圈一，外側布置有不完全嚙合齒圈二，用于驅動夾緊機構；在安裝環圓周上設置有控制電機，控制電機輸出軸上設置有控制齒輪，控制齒輪與控制齒圈端面嚙合。

8、進一步地，所述夾緊機構包括旋轉安裝在安裝環上的轉軸，轉軸兩端分別連接有斜柱，且轉軸上設置有連接齒輪一，安裝轉座端面上連接有連接齒輪二，兩個夾板之間連接有彈簧一；不完全嚙合齒圈一與連接齒輪二嚙合，以驅動安裝轉座；不完全嚙合齒圈二與連接齒輪一嚙合，以驅動斜柱。

9、進一步地，所述夾緊機構還包括設置在壓板上的接觸部，接觸部與斜柱的斜端面接觸，壓板與安裝環端面之間連接有彈簧二；控制齒圈轉動，不完全嚙合齒圈一先與連接齒輪二嚙合，以驅動安裝轉座轉動，使兩個夾板分別位于閥門端部孔位、連接軸端部兩側，不完全嚙合齒圈二與連接齒輪一嚙合，以驅動斜柱轉動，斜柱對接觸部進行推動，以控制壓板對夾板進行壓緊。

10、本發明與現有技術相比的有益效果是：（1）通過安裝架升降油缸控制分隔板一升降，使閥門轉移至檢測箱內部，且閥門兩個端部區域位于檢測箱內部兩端的檢測區域，閥門頂部孔位區域位于中間的檢測區域，分隔板一與分隔板二對接，將三個檢測區域分隔，可直接判斷各檢測區域的氣泡；（2）氣體傳輸箱傳輸檢測氣體，即向閥門內部傳輸檢測氣體，以進行檢測；當閥門密封良好時，三個檢測區域不會出現氣泡，當其中一個對接區域有密封問題時，相應的檢測區域會出現氣泡，以此完成對閥門不同對接孔位的密封檢測；（3）本發明對接方便，操作便捷，對接機構一和對接機構二可自動完成對接壓緊操作，對接部位采用閥門使用情況下的對接法蘭。

技術特征：

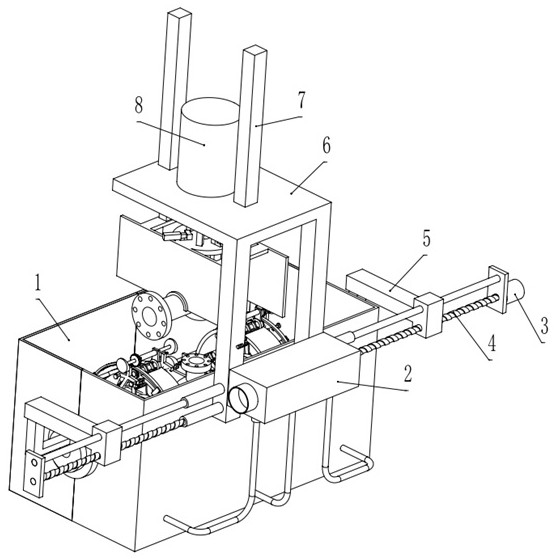

1.一種便捷式閥門氣密性檢測設備，包括檢測箱（1），其特征在于：檢測箱（1）內部通過兩個分隔板二（14）分隔為三個檢測區域，每個區域分別對應閥門兩端以及頂部的孔位；位于檢測箱（1）內部兩端的檢測區域中分別設置有對接機構一，用于與閥門的兩端孔位對接，在檢測箱（1）頂部設置有安裝架（6），安裝架（6）上設置有對接機構二，用于與閥門頂部孔位對接；對接機構二包括升降設置在安裝架（6）上的分隔板一（9），在分隔板一（9）內側設置有夾持對接機構，用于固定并對接閥門；對接機構一包括滑動安裝在檢測箱（1）外側的滑座（5），滑座（5）上連接有連接軸（15），連接軸（15）上固定連接有安裝環（16），安裝環（16）上陣列布置有夾緊機構，用于將連接軸（15）端部與閥門端部孔位進行壓緊；夾緊機構包括旋轉安裝在安裝環（16）圓周上的安裝轉座（23），安裝轉座（23）上滑動安裝有兩個夾板（25），且在安裝環（16）的兩個端面上伸縮滑動有壓板（27）。

2.根據權利要求1所述的一種便捷式閥門氣密性檢測設備，其特征在于：所述對接機構二包括設置在安裝架（6）上的氣體傳輸箱（8）和升降油缸（7），升降油缸（7）用于控制分隔板一（9）移動；夾持對接機構包括設置在分隔板一（9）上的對接油缸（10），對接油缸（10）伸縮桿上設置有對接部一（11），對接部一（11）與氣體傳輸箱（8）底部連通，對接部一（11）與閥門頂部孔位對接連通。

3.根據權利要求2所述的一種便捷式閥門氣密性檢測設備，其特征在于：所述分隔板一（9）與分隔板二（14）上分別開設有槽，用于定位閥門的管道區域，且分隔板一（9）和分隔板二（14）對接，以將檢測箱（1）內部的三個檢測區域分隔。

4.根據權利要求3所述的一種便捷式閥門氣密性檢測設備，其特征在于：所述分隔板一（9）上還設置有固定油缸（12），固定油缸（12）伸縮桿上設置有夾持支撐部（13），夾持支撐部（13）為l形，夾持支撐部（13）的橫向端用于支撐閥門的頂部孔位。

5.根據權利要求1所述的一種便捷式閥門氣密性檢測設備，其特征在于：所述檢測箱（1）的側面設置有加注箱（2），加注箱（2）分別與檢測箱（1）內部的三個檢測區域連通，以傳輸檢測水源；在檢測箱（1）外側設置有電機一（3）、絲桿一（4），電機一（3）用于驅動絲桿一（4），絲桿一（4）與對接機構一上的滑座（5）構成螺旋副。

6.根據權利要求5所述的一種便捷式閥門氣密性檢測設備，其特征在于：所述對接機構一包括旋轉安裝在安裝環（16）上的控制齒圈（18），控制齒圈（18）的內側布置有不完全嚙合齒圈一（1801），外側布置有不完全嚙合齒圈二（1802），用于驅動夾緊機構；在安裝環（16）圓周上設置有控制電機（19），控制電機（19）輸出軸上設置有控制齒輪（17），控制齒輪（17）與控制齒圈（18）端面嚙合。

7.根據權利要求6所述的一種便捷式閥門氣密性檢測設備，其特征在于：所述夾緊機構包括旋轉安裝在安裝環（16）上的轉軸（20），轉軸（20）兩端分別連接有斜柱（21），且轉軸（20）上設置有連接齒輪一（22），安裝轉座（23）端面上連接有連接齒輪二（24），兩個夾板（25）之間連接有彈簧一（26）；不完全嚙合齒圈一（1801）與連接齒輪二（24）嚙合，以驅動安裝轉座（23）；不完全嚙合齒圈二（1802）與連接齒輪一（22）嚙合，以驅動斜柱（21）。

8.根據權利要求7所述的一種便捷式閥門氣密性檢測設備，其特征在于：所述夾緊機構還包括設置在壓板（27）上的接觸部（28），接觸部（28）與斜柱（21）的斜端面接觸，壓板（27）與安裝環（16）端面之間連接有彈簧二（29）；控制齒圈（18）轉動，不完全嚙合齒圈一（1801）先與連接齒輪二（24）嚙合，以驅動安裝轉座（23）轉動，使兩個夾板（25）分別位于閥門端部孔位、連接軸（15）端部兩側，不完全嚙合齒圈二（1802）與連接齒輪一（22）嚙合，以驅動斜柱（21）轉動，斜柱（21）對接觸部（28）進行推動，以控制壓板（27）對夾板（25）進行壓緊。

技術總結
本發明公開一種便捷式閥門氣密性檢測設備，涉及閥門檢測技術領域；包括檢測箱，檢測箱內部通過兩個分隔板二分隔為三個檢測區域，每個區域分別對應閥門兩端以及頂部的孔位；位于檢測箱內部兩端的檢測區域中分別設置有對接機構一，用于與閥門的兩端孔位對接，在檢測箱頂部設置有安裝架，安裝架上設置有對接機構二，用于與閥門頂部孔位對接；本發明可便捷式完成對閥門的氣密性檢測，操作簡單，對接方便，且分隔不同區域，可直接判斷閥門各對接區域的氣密性問題。

技術研發人員：趙普群
受保護的技術使用者：江蘇兔創機械有限公司
技術研發日：
技術公布日：2025/4/28
