本發明涉及液位測量，具體是涉及一種應用于浮選槽內的液位測量裝置。

背景技術：

1、浮選槽是一種用于礦物分離的設備，礦液浮選槽內部的液體通常是流動的，浮選液位傳感器（電阻式液位傳感器）是用于監測浮選槽中液位變化的重要設備，其通常由多個電極環構成，這些電極浸入液體中，當液位上升或下降時，浸沒在液體中的電極數量會變化，從而導致電極之間的電阻值發生變化。通過測量電阻值，可以推算出液位高度，因此浮選液位傳感器的垂直度是確保其測量準確性的一個重要因。

2、現有的液位傳感器一般包括內置傳感器、自動調節支架以及相配套的反饋控制系統和軟件校準系統，其中，自動調節支架一般通過螺栓與液位傳感器固定，但是自動調節支架還存在以下缺陷：（1）角度調節范圍有限，無法對每一個螺栓連接點的位移量進行監測和調節，導致液位傳感器無法針對每一個螺栓連接點的松動或偏移量進行調節，例如：公告號cn115991534b公開的一種角度可調的超聲波液位計，該技術方案中的可調節支架就存在以上問題；（2）浮選槽內部流動的液體除了會導致液位波動之外，當液體快速流動時，還會直接沖擊電極環，從而嚴重干擾了測量結果。

技術實現思路

1、本發明的目的在于提供一種應用于浮選槽內的液位測量裝置，旨在解決現有的液位傳感器存在的問題。

2、為實現上述目的，本發明提供如下技術方案，一種應用于浮選槽內的液位測量裝置，包括浮選液位傳感器和安裝架，所述浮選液位傳感器端部設置有螺接桿和傾斜傳感器，其還包括：

3、自動調節模塊，所述自動調節模塊包括調節部和控制部，所述調節部包括驅動齒輪、螺紋管和傳動齒輪，所述傳動齒輪與螺紋管和連接，所述螺接桿螺紋連接在螺紋管內，所述傳動齒輪與驅動齒輪傳動連接，所述螺紋管與安裝架連接；

4、所述調節部包括電磁鐵，三組所述電磁鐵、螺接桿和螺紋管均關于浮選液位傳感器軸線對稱分布。

5、作為本發明的進一步方案，還包括穩流護罩，所述穩流護罩與安裝架固定連接，所述穩流護罩表面設置有導流口，所述穩流護罩內側固定連接有匚形穩流架，所述匚形穩流架分布在導流口和浮選液位傳感器的電極環之間，由于匚形穩流架沿著浮選液位傳感器軸向兩側都是開口設計，因此被匚形穩流架阻隔的水流會沿著浮選液位傳感器軸向兩側流動，或者說水流的沖擊力會沿著浮選液位傳感器軸向兩側傳遞，從而能夠極大削弱了水流對電極環的沖擊力，保證了穩流護罩內部液位的穩定性，提高了浮選液位傳感器的準確性。

6、作為本發明的進一步方案，還包括自動清洗模塊，所述自動清洗模塊包括環形管、清洗閥、懸吊架、收卷部和吊繩，所述清洗閥和懸吊架均與環形管固定連接，所述收卷部與安裝架連接，所述吊繩一端卷繞于收卷部，所述吊繩另一端固定于懸吊架，所述懸吊架與匚形穩流架滑動接觸。

7、作為本發明的進一步方案，所述浮選液位傳感器端部固定連接有基座，所述基座表面嵌入有傾斜傳感器，所述螺接桿與基座固定連接。

8、作為本發明的進一步方案，所述螺紋管和傳動齒輪表面分別設置有肋條和肋槽，所述肋條與肋槽滑動連接。

9、作為本發明的進一步方案，所述控制部還包括支撐環、導電條和彈簧，所述支撐環與安裝架固定連接，所述導電條一端與電磁鐵電性連接，所述導電條另一端連接有電源，所述導電條與電磁鐵之間設置有開關單元，所述彈簧連接在支撐環和傳動齒輪之間，所述傳動齒輪為金屬材質。

10、作為本發明的進一步方案，所述基座和安裝架表面分別固定連接有密封圈和密封罩。

11、本發明的有益效果：區別于傳統的自動調節支架，能夠在確保螺接桿與三組螺紋管與安裝架表面形成穩定的連接關系下，配合著自動調節模塊對任意一組螺接桿位移量的調節能力，能夠從每一個安裝點的位置對浮選液位傳感器的垂直度進行自動校正，提高了浮選液位傳感器的測量精度。

技術特征：

1.一種應用于浮選槽內的液位測量裝置，包括浮選液位傳感器(1)和安裝架(3)，所述浮選液位傳感器(1)端部設置有螺接桿(12)和傾斜傳感器(13)，其特征在于，還包括：

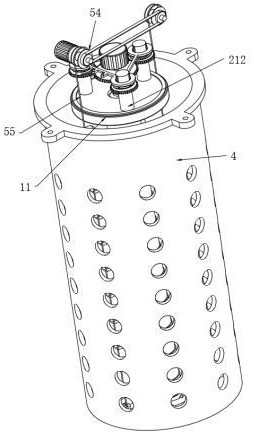

2.根據權利要求1所述的一種應用于浮選槽內的液位測量裝置，其特征在于，還包括穩流護罩(4)，所述穩流護罩(4)與安裝架(3)固定連接，所述穩流護罩(4)表面設置有導流口(41)，所述穩流護罩(4)內側固定連接有匚形穩流架(42)，所述匚形穩流架(42)分布在導流口(41)和浮選液位傳感器(1)的電極環之間。

3.根據權利要求2所述的一種應用于浮選槽內的液位測量裝置，其特征在于，還包括自動清洗模塊(5)，所述自動清洗模塊(5)包括環形管(51)、清洗閥(52)、懸吊架(53)、收卷部(54)和吊繩(55)，所述清洗閥(52)和懸吊架(53)均與環形管(51)固定連接，所述收卷部(54)與安裝架(3)連接，所述吊繩(55)一端卷繞于收卷部(54)，所述吊繩(55)另一端固定于懸吊架(53)，所述懸吊架(53)與匚形穩流架(42)滑動接觸。

4.根據權利要求1所述的一種應用于浮選槽內的液位測量裝置，其特征在于，所述浮選液位傳感器(1)端部固定連接有基座(11)，所述基座(11)表面嵌入有傾斜傳感器(13)，所述螺接桿(12)與基座(11)固定連接。

5.根據權利要求1所述的一種應用于浮選槽內的液位測量裝置，其特征在于，所述螺紋管(212)和傳動齒輪(213)表面分別設置有肋條(214)和肋槽，所述肋條(214)與肋槽滑動連接。

6.根據權利要求5所述的一種應用于浮選槽內的液位測量裝置，其特征在于，所述控制部(22)還包括支撐環(222)、導電條(223)和彈簧(224)，所述支撐環(222)與安裝架(3)固定連接，所述導電條(223)一端與電磁鐵(221)電性連接，所述導電條(223)另一端連接有電源，所述導電條(223)與電磁鐵(221)之間設置有開關單元，所述彈簧(224)連接在支撐環(222)和傳動齒輪(213)之間，所述傳動齒輪(213)為金屬材質。

7.根據權利要求4所述的一種應用于浮選槽內的液位測量裝置，其特征在于，所述基座(11)和安裝架(3)表面分別固定連接有密封圈(14)和密封罩(31)。

技術總結
本發明涉及液位測量技術領域，提供了一種應用于浮選槽內的液位測量裝置，包括浮選液位傳感器、自動調節模塊和安裝架，浮選液位傳感器端部設置有螺接桿和傾斜傳感器，自動調節模塊包括調節部和控制部，調節部包括驅動齒輪、螺紋管和傳動齒輪，傳動齒輪與螺紋管和連接，螺接桿螺紋連接在螺紋管內，傳動齒輪與驅動齒輪傳動連接，所述螺紋管與安裝架連接，三組所述電磁鐵、螺接桿和螺紋管均關于浮選液位傳感器軸線對稱分布，能夠在確保螺接桿與三組螺紋管與安裝架表面形成穩定的連接關系下，配合著自動調節模塊對任意一組螺接桿位移量的調節能力，能夠從每一個安裝點的位置對浮選液位傳感器的垂直度進行自動校正，提高了浮選液位傳感器的測量精度。

技術研發人員：王景,徐平,鄒爽
受保護的技術使用者：山東杰控電氣技術有限公司
技術研發日：
技術公布日：2025/4/28
