本發明屬于充電樁計量性能評估，具體是一種基于累積電能誤差的充電樁計量性能評估方法。

背景技術：

1、公開號為cn117250427a的專利公開了一種直流充電樁計量性能在線監測裝置，微處理器模塊將分流器注入信號注入到直流分流器上，通過模數轉換模塊采集直流分流器輸出的交直流電壓和交直流電流，然后根據直流分流器輸出的交直流電壓和交直流電流計算直流分流器的實測電阻值和直流功率，根據實測電阻值和默認標稱電阻值計算分流器誤差，根據分流器誤差修正直流分流器的直流功率，通過電能脈沖輸入輸出模塊在充電樁啟動充電后采集充電樁電能表的電能脈沖，微處理器模塊根據修正后的直流功率和充電樁電能表的電能脈沖，計算充電樁電能表的計量誤差。解決了現有的直流充電樁計量性能在線監測方式難以判斷分流器的故障或性能變差，導致直流充電樁計量不準確的技術問題。

2、但是，對于已經投入使用的充電樁來說，何時進行計量性能檢測，從而能實現較少的成本進行計量性能檢測，同時又能做到足夠精準，這是一個難題，基于此，提供一種解決方案。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一；

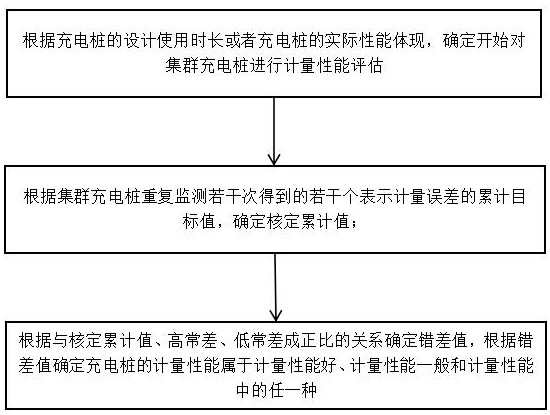

2、為此，本發明提出了一種基于累積電能誤差的充電樁計量性能評估方法，該方法具體包括如下步驟：

3、根據處于同一個區域若干個相同類型的充電樁構成的集群充電樁的標準使用時長，或集群充電樁內各個充電樁針對相同汽車進行充電的不同計量顯示數值，確定對集群充電樁進行計量性能評估；

4、根據集群充電樁重復監測若干次得到的若干個表示計量誤差的累計目標值，確定核定累計值；根據相同負載在常溫、高溫和低溫下針對相同充電樁進行測試的檢查到的累計目標值之間的差值，得到高常差和低常差；

5、根據與核定累計值、高常差、低常差成正比的關系確定錯差值，根據錯差值確定充電樁的計量性能屬于計量性能好、計量性能一般和計量性能中的任一種。

6、進一步地，根據標準使用時長確定檢測時間點的具體情況為：

7、在標準時長達到百分之七十五時產生一次檢測信號，然后根據檢測情況決定下一周期，若是計量性能好，則下一周期為再歷經標準使用時長的百分之二十五進行，若計量性能一般則再歷經標準使用時長的百分之十五進行，若計量性能差，則產生修補信號。

8、進一步地，集群充電樁內各個充電樁針對相同汽車進行充電的不同計量顯示數值，確定對集群充電樁進行計量性能評估的方式為：

9、根據車輛的vin碼鎖定車輛，然后獲取到相同車輛，在任意一個充會電的充電樁作為基礎，然后獲取到其與其他不同充電樁進行充電時，充入電量和充電樁顯示電能之間的差值，確定若干個復現差值，根據復現差值的數據分布情況產生檢測信號；

10、當出現兩次及以上的作為基礎的充電樁產生檢測信號，此時產生集群檢測信號，要對充電樁集群進行計量性能檢測。

11、進一步地，復現差值通過下述方式確定，具體為：

12、復現充電表示任意的相同車輛在不同的充電樁充電，任選一充電樁，獲取到包含該充電樁的復現充電過程中的車輛，及其所有的比對充電樁；

13、獲取到充電樁的充電額，充電額即為對應充電樁給車輛充了百分之多少的電，同時獲取到比對充電樁的比對充電額；再獲取到充電樁顯示的充電電能，和比對充電樁顯示的比對充電電能；

14、利用公式求取復現差值，復現差值具體為：

15、復現差值=（充電額/比對充電額）-（充電電能/比對充電電能）。

16、進一步地，比對充電樁即為復現充電過程中涉及的另一個充電樁，具體包含至少一個比對充電樁。

17、進一步地，得到若干個復現差值fj，j=1、...、m，自動獲取到所有復現差值的借助篩選條件|fj-u|≤x3，x3為預設數值，對fj進行篩選，u為fj的均值，得到不滿足篩選條件的fj的數值，然后將其除以m，得到數值標記為錯差比，當錯差比超過設定數值x4時將產生檢測信號。

18、進一步地，對集群充電樁進行檢測的具體步驟為：

19、獲取到充電樁在對負載充電時的真實的實時充電電流和實時充電電壓，結合充電時長計算得到累計目標值；

20、然后根據重復性測量得到若干個累計目標值，根據若干個累計目標值確定核定累計值，根據相同充電樁在常溫、高溫和低溫情況下充電樁的核定累計值確定高常差和低常差，根據公式計算錯差值，具體公式為：

21、錯差值=0.37*核定累計值+0.63*（高常差+低常差）。

22、進一步地，當錯差值不超過x2時，此時表示充電樁的計量性能標記為計量性能好；當錯差值超過x2小于x5時，將對應充電樁的計量性能標記為計量性能一般，當錯差值超過x5時，將對應充電樁的計量性能標記為計量性能差；x2和x5均為預設數值。

23、進一步地，若干個累計目標值的均值構成核定累計值。

24、進一步地，通過若干個累計目標值確定核定累計值的方式為：

25、將累計目標值標記為li，i=1、...、n，之后自動獲取到li的均值p，利用公式計算li的聚合值w，具體計算公式為：；

26、當w不超過x1時，此時自動將均值p標記為核定累計值，若w超過x1，則自動按照|li-p|的順序選中對應的li值，每選中一個數值，就將其刪除，刪除后，重新計算剩余的li的聚合值w，若還是超過x1，則繼續順序選中l(wèi)i并刪除，直到w值不超過x1，然后將剩余的li的均值標記為核定累計值。

27、與現有技術相比，本發明的有益效果是：

28、本申請根據處于同一個區域若干個相同類型的充電樁構成的集群充電樁的標準使用時長，或集群充電樁內各個充電樁針對相同汽車進行充電的不同計量顯示數值，確定對集群充電樁進行計量性能評估的時機；再根據集群充電樁重復監測若干次得到的核定累計值，和相同負載在常溫、高溫和低溫下針對相同充電樁進行測試的檢查到的累計目標值之間的差值，得到高常差和低常差；

29、根據與核定累計值、高常差、低常差成正比的關系確定充電樁的計量性能屬于計量性能好、計量性能一般和計量性能中的任一種，使得本申請能在適宜的時機對充電樁進行計量性能檢測，本發明簡單有效，且易于實用。

技術特征：

1.一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，該方法具體包括如下步驟：

2.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，

3.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，集群充電樁內各個充電樁針對相同汽車進行充電的不同計量顯示數值，確定對集群充電樁進行計量性能評估的方式為：

4.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，復現差值通過下述方式確定，具體為：

5.根據權利要求4所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，比對充電樁即為復現充電過程中涉及的另一個充電樁，具體包含至少一個比對充電樁。

6.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，得到若干個復現差值fj，j=1、...、m，自動獲取到所有復現差值的借助篩選條件|fj-u|≤x3，x3為預設數值，對fj進行篩選，u為fj的均值，得到不滿足篩選條件的fj的數值，然后將其除以m，得到數值標記為錯差比，當錯差比超過設定數值x4時將產生檢測信號。

7.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，對集群充電樁進行檢測的具體步驟為：

8.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，當錯差值不超過x2時，此時表示充電樁的計量性能標記為計量性能好；當錯差值超過x2小于x5時，將對應充電樁的計量性能標記為計量性能一般，當錯差值超過x5時，將對應充電樁的計量性能標記為計量性能差；x2和x5均為預設數值。

9.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，若干個累計目標值的均值構成核定累計值。

10.根據權利要求1所述的一種基于累積電能誤差的充電樁計量性能評估方法，其特征在于，通過若干個累計目標值確定核定累計值的方式為：

技術總結
本發明公開了一種基于累積電能誤差的充電樁計量性能評估方法，涉及充電樁計量性能評估領域，根據處于同一個區域若干個相同類型的充電樁構成的集群充電樁的標準使用時長，或集群充電樁內各個充電樁針對相同汽車進行充電的不同計量顯示數值，確定對集群充電樁進行計量性能評估的時機；再根據集群充電樁重復監測若干次得到的核定累計值，和相同負載在常溫、高溫和低溫下針對相同充電樁進行測試的檢查到的累計目標值之間的差值，得到高常差和低常差；根據與核定累計值、高常差、低常差成正比的關系確定充電樁的計量性能屬于計量性能好、計量性能一般和計量性能中的任一種，使得本申請能在適宜的時機對充電樁進行計量性能檢測。

技術研發人員：管保柱,王科偉,牛海巖
受保護的技術使用者：南京富華新能科技有限公司
技術研發日：
技術公布日：2025/4/28
