本發明涉及核級壓力開關測試設備，尤其涉及一種核級壓力開關測試設備及測試方法。

背景技術：

1、核級壓力開關是一種用于監測和控制核電站系統中壓力變化的關鍵設備，主要用于確保核電站的安全運行，在冷卻系統、反應堆保護系統等多個關鍵環節中起著至關重要的作用。核級壓力開關通常采用膜片式傳導器和無泄漏活塞式的傳感器兩種形式，當系統中的壓力變化時，壓力作用在膜片或活塞等傳感元件上，使其產生形變，通過機械聯動機構將這種形變傳遞給微動開關，從而觸發或斷開電路，實現對壓力的監測和控制。

2、其中膜片式傳導器在實際使用時，其中的膜片質量需要進行有效檢測，對其使用壽命以及極限承載量進行測試，確保能夠滿足高壓使用環境。而對膜片的使用壽命的測試是個漫長且煩瑣的操作，在計次以及操作上一旦出錯，容易導致較大的誤差，影響測量結果。為此我們提出一種核級壓力開關測試設備及測試方法。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種核級壓力開關測試設備及測試方法。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種核級壓力開關測試設備，?包括：

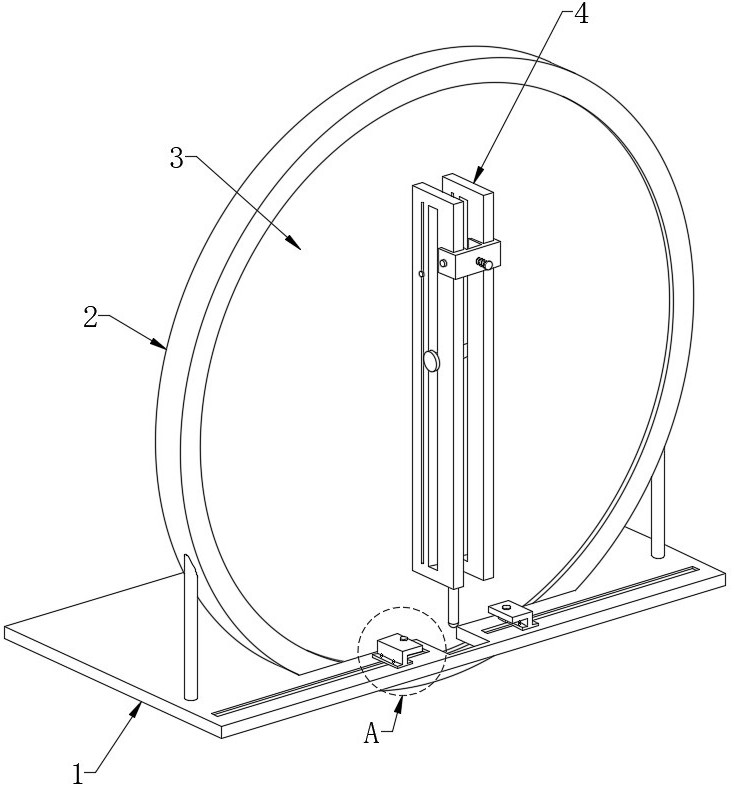

4、測試底座，測試底座上一側沿長度方向開設有條形通孔，并在條形通孔處中部開設有承載通孔，為后續檢測過程中檢測件的形變提供空間，保證檢測過程穩定進行，測試底座上在條形通孔的一側開設有穿設通孔；

5、限位環，固定安裝在測試底座上的穿設通孔處，且限位環底端固定安裝有兩組與測試底座頂端固定連接的支撐桿；

6、測試轉板，轉動設置在限位環的內側，且測試底座的頂端一側固定安裝有支撐臺，支撐臺的一側頂部固定安裝有控制測試轉板轉動的驅動組件，為測試過程提供周期運動作業，測試轉板的另一側固定安裝用于進行測試的測試機構，支撐臺的頂端還安裝有與測試機構電連接的蜂鳴警報器；

7、測試機構上設有用于承載能力檢測以及使用壽命檢測的試驗組件；

8、還包括計次組件，計次組件設置于測試底座的頂端，并與驅動組件聯動，用以在進行使用壽命檢測過程中進行頻次的記錄。

9、作為本技術的一種優選技術方案，所述測試機構包括用于進行檢測的檢測組件以及輔助檢測過程進行的卡位組件；

10、檢測組件包括兩組固定板，固定板對稱設置在測試轉板表面，固定板上開設有兩組導向通孔，且兩組固定板之間分別在兩組導向通孔處設置有滑動臺和穿設套管，滑動臺的頂端設置有用于觸發的觸發器，觸發器與驅動組件電連接，確保檢測過程的進行，且滑動臺的兩側旋接有兩組穿設過固定板上與滑動臺對應的導向通孔的鎖緊螺釘ⅱ，通過鎖緊螺釘ⅱ的鎖設，實現對滑動臺的位置的鎖定；

11、穿設套管的內側穿設有用于檢測過程中進行觸發作業的試驗組件，試驗組件包括觸發桿，觸發桿的一端呈彎折狀，用以與觸發器接觸，借助觸發桿彎折端與觸發器的接觸觸發情況來判斷實際測試情況；

12、穿設套管的兩側旋設有兩組鎖緊螺釘ⅰ，且鎖緊螺釘ⅰ穿設過固定板上對應的導向通孔，通過鎖緊螺釘ⅰ鎖設情況，進行穿設套管的位置鎖止調節。

13、作為本技術的一種優選技術方案，所述觸發桿的外側設有兩組防脫環，且防脫環分設于穿設套管的兩側，用于在進行測試作業過程中，保證觸發桿不發生脫落的情況，確保檢測過程的穩定進行；

14、且觸發桿的外側在防脫環上架設配重件，通過配重件的架設，進而調整整體觸發桿的質量，用以進行檢測件的極限承載能力的檢測過程的穩定進行。

15、作為本技術的一種優選技術方案，所述卡位組件包括架設在兩組固定板上的卡接座，卡接座上穿設有用于鎖緊的定位螺釘；

16、卡接座的中部穿設有伸縮桿，伸縮桿的一端連接有卡接塊，且伸縮桿的外側套設有彈簧，觸發桿的上部側面開設有與卡接塊對應的卡口，在進行承載能力檢測的過程中，通過卡接塊與觸發桿的卡接狀態的變化，從而有效模擬豎直狀態下不同壓力對壓力開關內部彈性元件的承載能力的有效檢測。

17、作為本技術的一種優選技術方案，所述驅動組件包括固定安裝在支撐臺上的驅動電機，驅動電機的輸出軸同軸連接有同步轉板，同步轉板與測試轉板同軸連接，從而通過驅動電機的設置，有效控制測試轉板帶動測試機構進行旋轉作業，調控測試機構進行周期性作業，方便實現測試機構上試驗組件對下方的彈性元件的周期性觸發，實現使用壽命的有效測試進行。

18、作為本技術的一種優選技術方案，所述同步轉板上設有單組嚙合齒，用以與計次組件配合，進行使用壽命檢測過程中的觸發頻次的有效計算；

19、計次組件包括安裝座，安裝座通過安裝螺釘安裝于測試底座的頂端，安裝座的頂端固定連接有套環，套環的內側穿設有連接軸桿，連接軸桿的兩端分別同軸連接有嚙合齒輪和聯動轉板，嚙合齒輪的各齒數均用編號進行標明區分，聯動轉板與同步轉板結構相同，嚙合齒輪、聯動轉板和同步轉板的直徑相同；

20、測試底座的頂端設有若干組交錯設置的計次組件，其中第一組計次組件上的嚙合齒輪與同步轉板配合作業，后續計次組件上的嚙合齒輪與前一組計次組件上的聯動轉板配合作業，通過轉動圈數的不斷轉化，在實際計數的過程中，通過交錯的計次組件的配合設置，實現了冪指數的計次，方便檢測過程的穩定有效計數。

21、作為本技術的一種優選技術方案，所述測試底座的頂端在承載通孔的兩側開設有導向滑槽，并在導向滑槽處滑動連接有卡座，卡座的底端螺紋穿設有與測試底座頂端抵觸的鎖位螺釘，用于實現卡座的位置鎖止，為彈性元件的夾持抵觸實現有效保證；

22、卡座的一端還螺紋穿設有抵觸螺釘，方便對片狀彈性元件進行卡緊，保證穩定夾持，方便檢測過程的有效進行。

23、一種核級壓力開關測試設備的測試方法，包括以下步驟：

24、步驟s1、首先將需要測試的壓力開關彈性元件放置在測試底座上，借助卡座進行抵觸固定；

25、步驟s2、使用壽命測試：將觸發桿自然落下，與彈性元件處于自然接觸的狀態，而后調節滑動臺的位置，使觸發器相對于觸發桿的彎折端更靠近彈性元件，且二者不發生接觸，此時鎖定穿設套管以及滑動臺的位置，而后通過啟動驅動電機，實現測試轉板整體旋轉，測試轉板在旋轉過程中帶動測試機構整體轉動，轉動時，觸發桿在重力作用下相對于固定板作往復運動，從而模擬實際使用環境中彈性元件受到的反復沖擊狀態，當下方彈性元件的使用壽命受到長時間沖擊而發生形變后，則會使得觸發桿的位置發生下沉，相應地使得彎折端與觸發器接觸，此時控制驅動組件中的驅動電機停止作業，從而完成整個使用壽命的檢測過程；

26、步驟s3、計次：通過將使用壽命檢測過程中計次組件進行計數，即可直觀得到實際使用壽命，達到計次目的，由于計次組件的交錯連接關系，配合同步轉板的設置，在實際計數的過程中，同步轉板以及測試轉板帶動測試機構進行一次旋轉，此時相鄰的計次組件由于嚙合關系發生單個齒輪旋轉的幅度，在計算過程中，后一組計次組件中的嚙合齒輪發生一圈旋轉，則代表前一組計次組件發生嚙合齒輪對應齒數的旋轉圈數，因此在計數過程中，使得實際計次更為直觀簡便，從而能夠有效得到對應彈性元件的使用壽命，具體計次為后續計次組件上嚙合齒輪與前一組計次組件上聯動轉板或者同步轉板嚙合的齒輪編號代表前一組齒輪的旋轉圈數，依次累計計算，即可有效直觀得到實際計次結果；

27、步驟s4、承重能力檢測：在觸發桿上架設配重件，從而模擬觸發桿的重量變化，保持觸發器與觸發桿彎折端的位置關系如同使用壽命測試中位置關系一致，而后上提觸發桿，使得其受到卡位組件上組件的卡設，而后通過提拉伸縮桿，增重后的觸發桿自由落體，對下方的彈性元件進行沖擊，通過反復調整配重件的重量，直至觸發桿的彎折端與觸發器接觸，此時蜂鳴警報器接收信號進行警報，從而停止試驗，而后通過計算增重后的觸發桿對彈性元件產生的沖擊力即可有效得知彈性元件的極限承重能力，進而對產品質量進行有效檢測。

28、本發明的有益效果為：

29、1.通過測試轉板、測試機構上的檢測組件的設置，有效實現了壓力開關中彈性元件使用壽命的檢測過程進行，并將實際使用壽命以直觀的形式進行展示，并借助計次組件有效對使用壽命檢測過程中觸擊次數進行有效準確計次，使得測試過程以及結果的展示直觀便捷；

30、2.通過測試機構上檢測組件配合卡位組件以及配重件的設置，有效實現彈性元件進行承受能力檢測過程中進行沖擊力的調整，從而有效進行最大承重能力的檢測，進而能夠有效得出彈性元件的最大承載力，確定其實際使用環境。

31、綜上，本技術在實際使用的過程中能夠有效進行使用壽命以及承載能力的測試檢測，整體檢測原理易懂，操作便利，且結果直觀，計次便利。
