本技術涉及模擬試驗設備，具體而言，涉及高位巖質滑坡模擬試驗裝置。

背景技術：

1、巖質滑坡作為一種嚴重威脅山區安全與發展的地質災害現象，在交通基礎設施建設、礦山開采作業、水利水電工程布局等眾多領域均具有極為關鍵的研究意義，近年來，隨著人類活動范圍不斷拓展以及氣候變化影響加劇，巖質滑坡的發生頻率與潛在風險持續攀升，這使得對其深入探究的需求愈發迫切。

2、在實際的巖質滑坡過程中，振動幅度是關鍵因素之一，不同振動幅度下，巖質的破壞程度與方式截然不同，所滑落石子的大小、形狀、數量等也存在顯著差異，然而，現有的模擬試驗裝置大多未能對不同振動幅度下滑落的石子進行有效收集，這導致無法深入分析這些石子所蘊含的豐富信息，難以精準探究不同振動強度對巖質破壞的內在機制以及巖質在各階段的受力響應，進而影響了模擬實驗的準確性。

3、同時降雨量在巖質滑坡過程中也起著至關重要的作用，它不僅可以通過潤滑作用降低巖石間的摩擦力，還能通過孔隙壓力的變化改變巖質的應力狀態，然而，現有模擬裝置大多不便于對滑坡中的石子與水的含量進行分類收集，進而難以分析不同石子與水含量比例下巖質滑坡的力學機制和運動特性，難以輔助判斷滑坡成因，也不便于評估不同振動幅度下的水土流失情況。

技術實現思路

1、本技術旨在至少解決現有技術中存在的技術問題之一。為此，本技術提出高位巖質滑坡模擬試驗裝置，所述高位巖質滑坡模擬試驗裝置在對實驗模型的振動幅度進行調控的同時，還能對不同振動幅度下滑落的碎石進行分類收集，還可以根據實驗模型的振動幅度驅動振動瀝水機構，使過濾架以對應的振動頻率對收集的碎石進行瀝水，實驗結束后，便于工作人員對碎石和瀝出的水實施清理或收集作業，便于工作人員的實際使用。

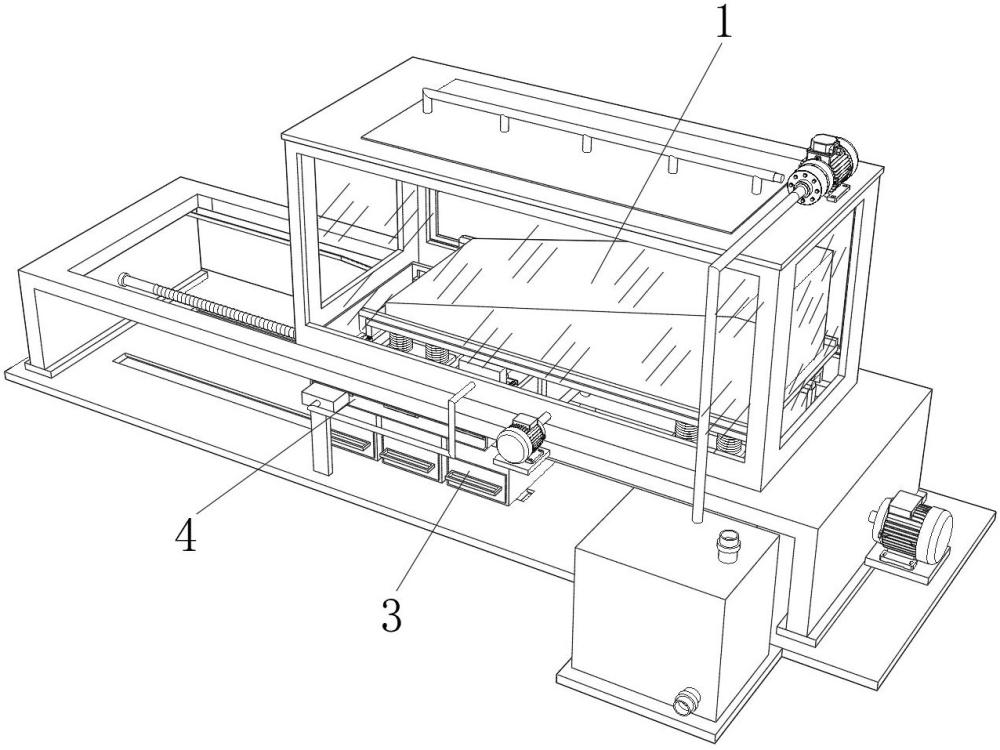

2、根據本技術實施例的高位巖質滑坡模擬試驗裝置，包括：

3、模型存放機構；

4、振幅調節機構，所述振幅調節機構位于所述模型存放機構的下端，所述振幅調節機構橫向移動的過程中，調節對所述模型存放機構的振動幅度；

5、滑坡分類存儲機構，所述滑坡分類存儲機構位于所述模型存放機構的下端，所述滑坡分類存儲機構位于所述振幅調節機構的后端，所述振幅調節機構改變所述模型存放機構振幅的同時帶動所述滑坡分類存儲機構同步移動，所述模型存放機構不同振幅產生的碎石滑落至所述滑坡分類存儲機構的內部，所述滑坡分類存儲機構將不同振幅產生的碎石分類存儲；

6、振動瀝水機構，所述振動瀝水機構位于所述模型存放機構下端的兩側，所述模型存放機構振動的過程中驅動所述振動瀝水機構對所述滑坡分類存儲機構內部的碎石進行振動瀝水。

7、根據本技術的一些實施例，所述模型存放機構包括底板和支撐架，所述底板的上表面固定連接有支撐座，所述支撐架固定連接于所述支撐座上表面的前端，所述支撐架內底面前端和后端的兩側分別固定連接有振動粗彈簧，所述振動粗彈簧的上表面固定連接有放置板，所述放置板上表面的中部設置有實驗模型。

8、根據本技術的一些實施例，所述底板前端一側的外壁固定連接有儲水箱，所述支撐架前端上表面的另一側固定連接有水泵，所述支撐架上端的中部固定連接有噴淋板，所述水泵的吸水口固定連接有通液管，所述通液管的下端延伸至儲水箱的內底部，所述水泵的出水口固定連接有多通管，所述多通管的下端均與噴淋板貫通連接。

9、根據本技術的一些實施例，所述振幅調節機構包括第一伺服電機和第二伺服電機，所述第一伺服電機固定連接于所述底板前端上表面的中部，所述第一伺服電機的輸出端固定連接有單向螺桿，所述單向螺桿的桿身套設有單向滑板，所述單向滑板前端外壁的兩側分別固定連接有支撐板，所述支撐板的上表面均固定連接有支撐框，所述支撐框的上表面均固定連接有多個振動細彈簧，所述振動細彈簧的上端均固定連接有振幅調節座，多個所述振幅調節座的上表面分別固定連接有小半弧調節板、中半弧調節板和大半弧調節板；

10、所述第二伺服電機固定連接于支撐座上部一側的外壁，所述第二伺服電機的輸出端固定連接有轉桿，所述轉桿的外壁均固定連接有多個凸輪，所述凸輪均與振幅調節座的下表面相互配合，所述凸輪旋轉使振幅調節座帶動小半弧調節板、中半弧調節板和大半弧調節板與放置板的下表面配合，所述轉桿遠離第二伺服電機的一端延伸至支撐架的內部，并與所述支撐架下端的內壁轉動連接。

11、根據本技術的一些實施例，所述滑坡分類存儲機構包括分類箱和液體存儲盒，所述分類箱的下表面與所述單向滑板的上表面固定連接，所述分類箱上端的外壁與所述支撐架下端的內壁滑動連接，所述分類箱位于放置板的下端，所述分類箱位于所述底板的上端，所述液體存儲盒的上表面與所述分類箱下表面的兩側固定連接，所述分類箱上端的兩側均鉸接有多個清理門，所述分類箱上端兩側的內壁均固定連接有裝配架，所述裝配架遠離所述分類箱中的一端均固定連接有支撐彈簧，所述支撐彈簧遠離裝配架的一端均與所述清理門固定連接，所述清理門遠離支撐彈簧一端的下部固定連接有定位板，所述支撐座后端內壁上部的兩側分別固定連接有定位條，所述支撐彈簧向外支撐清理門，使所述清理門帶動所述定位板與所述定位條貼合。

12、根據本技術的一些實施例，所述液體存儲盒下端的內部滑動連接有抽屜。

13、根據本技術的一些實施例，所述分類箱內底面的兩側分別開設有通液孔，所述通液孔貫穿至液體存儲盒的內部。

14、根據本技術的一些實施例，所述振動瀝水機構包括安裝板、第一儲油盒和第二儲油盒，兩個所述安裝板分別固定連接于支撐架兩側下端的內壁，所述第一儲油盒分別固定連接于所述安裝板的上表面，所述第一儲油盒的內部滑動連接有第一密封板，所述第一密封板靠近所述支撐架中部的一端均固定連接有第一三角凸板，所述放置板靠近后端下表面的兩側分別固定連接有下壓板，所述下壓板向下移動的過程中擠壓第一三角凸板使其帶動第一密封板向第一儲油盒的內部移動；

15、所述底板上表面中部的兩側分別固定連接有支撐腿，所述第二儲油盒固定連接于所述支撐腿的上端，所述分類箱兩側外壁的下端固定連接有裝配框，所述裝配框的內頂部固定連接有多個裝配板，所述裝配板靠近所述分類箱的一端均固定連接有多個第一復位短彈簧，所述第一復位短彈簧靠近分類箱的一端均固定連接有第二三角凸板，所述第二三角凸板遠離第一復位短彈簧的一端延伸至分類箱的內部，所述第二儲油盒的內部滑動連接有第二密封板，所述第二密封板靠近分類箱的一端均固定連接有擠壓板，所述擠壓板靠近分類箱的一端均與所述第二三角凸板一側外壁的下端緊密貼合，所述第二儲油盒一側的中部均貫通連接有通油管，所述通油管的前端均與所述第一儲油盒貫通連接，所述分類箱內底面的邊緣處分別固定連接有多個第二復位短彈簧，所述第二復位短彈簧的上端固定連接有過濾架，所述過濾架下表面兩側的中部均固定連接有傳導架，所述傳導架的下表面與所述第二三角凸板的上表面貼合，所述過濾架的內壁固定連接有濾網。

16、根據本技術的一些實施例，所述第一三角凸板下表面遠離第一儲油盒的一端固定連接有長板，所述長板的兩側分別固定連接有復位長彈簧，所述復位長彈簧遠離長板的一端與所述支撐架內壁的下部固定連接。

17、根據本技術的一些實施例，所述裝配框在第二儲油盒的外壁滑動連接。

18、本技術的有益效果是：使用時，振幅調節機構橫向位移的進程中，能夠精準地調控模型存放機構所產生的振動幅度大小，同時滑坡分類存儲機構會在振幅調節機構對模型存放機構的振幅進行改變的過程中同步移動，如此一來，模型存放機構因不同振幅而致使滑落的碎石，便能夠順利地落入滑坡分類存儲機構的內部區域，達成依據不同振幅所產生的碎石進行分類存儲的目的，同時振動瀝水機構會在模型存放機構產生振動的過程中被有效觸發并驅動，進而對處于滑坡分類存儲機構內部的碎石執行振動瀝水的操作流程，以實現對碎石的進一步處理與相關數據的獲取分析，其中，通過啟動第一伺服電機改變對實驗模型的振動位置，其一、可精確控制實驗模型的振動幅度，涵蓋小、中、大等不同幅度，能全面模擬多種條件下的巖質滑坡過程，同時還會使滑坡分類存儲機構對不同振動滑落的碎石進行分類收集，可以分析多種振動幅度中，滑落碎石的大小和形狀，便于工作人員探究不同振動強度對巖質破壞程度及方式的影響，了解巖質在各階段的受力響應特性，其二、在模型存放機構振動的過程中可以帶動振動瀝水機構同步工作，確保濾網處于對應的振動狀態，有效保障分類箱內部碎石瀝水的穩定，同時可對碎石瀝出的水進行收集存儲，進而便于工作人員分析水分含量與巖質特性關系，輔助判斷滑坡成因，也便于評估不同振動幅度下的水土流失情況，其三、實驗結束后，振幅調節機構移動的過程中可以使清理門自動打開，無需工作人員手動操作，便于工作人員對分類箱內的碎石進行收集或清理，為工作人員的實際使用帶來便利，其四、在對實驗模型的振動幅度進行調控的同時，還能對不同振動幅度下滑落的碎石進行分類收集，還可以根據實驗模型的振動幅度驅動振動瀝水機構，使過濾架以對應的振動頻率對收集的碎石進行瀝水，實驗結束后，便于工作人員對碎石和瀝出的水實施清理或收集作業，便于工作人員的實際使用。

19、本技術的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本技術的實踐了解到。
