本發明涉及清洗劑檢測，具體為一種用于清洗劑的性能檢測裝置。

背景技術：

1、清洗劑是一種用于清潔、去污或除垢的化學品，適用于各種表面，如玻璃、金屬、塑料、木材等。在清洗劑生產加工過程中，需要對清洗劑的清潔性能進行檢測，例如公開號為cn220568752u的“一種清洗劑清潔性能檢測裝置”，在該授權專利文件中，設置了對照組件，在第一檢測板和第二檢測板表面涂抹油污后靜置一段時間，第一檢測板表面噴灑清洗劑，第二檢測板表面噴灑清水，從而形成對照組，進行對比實驗，隨后設置抽液組件和沖洗組件，來對第一檢測板和第二檢測板進行沖洗，沖洗完成后查看油污的去除情況，從而對清洗劑的清潔功能進行檢測。

2、然而這樣的檢測，局限于清洗劑對物體面積較大的平面處污物的清潔性能檢測，而生活中一些所需要清潔的地方，會有拐角或者凹槽、間隙等這樣空間狹小處所粘附的污物，而且污物往往會在這幾處形成一種比較頑固的粘附。那么，對清洗劑的清潔性能檢測就會不夠全面與準確。為此，我們提出一種用于清洗劑的性能檢測裝置。

技術實現思路

1、本發明的目的在于提供一種用于清洗劑的性能檢測裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于清洗劑的性能檢測裝置，包括方殼，所述方殼的內部頂端與底端分別固定安裝有電動滑臺一與電動滑臺二，所述方殼的一側壁靠近前部邊緣處固定貫穿安裝有固定管一，所述固定管一的外壁頂部與底部均連通有一組第一噴頭；

3、還包括：

4、第一檢測機構，用于檢測清洗劑對拐角污物的清潔性能，所述第一檢測機構設置在所述電動滑臺一的滑臺上，所述第一檢測機構的外側還設置有限位機構；

5、第二檢測機構，用于檢測清洗劑對縫隙污物的清潔性能，所述第二檢測機構設置在所述電動滑臺二的滑臺上，所述第二檢測機構與所述方殼之間還分別設有圍擋機構與搖擺機構；

6、噴劑機構，用于將清洗劑均勻的噴灑在污物的表面，所述噴劑機構設置在所述方殼上。

7、優選的，所述第一檢測機構包括電動推桿，所述電動推桿固定安裝在所述電動滑臺一的滑臺上，所述電動推桿的伸縮軸端通過彈性組件彈性連接有檢測板一，所述檢測板一呈傾斜狀態，所述檢測板一的下表面固定連接有多塊凸塊。

8、優選的，所述彈性組件包括兩個u形座，兩個所述u形座對稱固定連接在所述檢測板一的上表面中部，兩個所述u形座的內壁均固定貫穿安裝有轉軸，兩個所述轉軸相對應的一端共同轉動連接有固定塊，所述固定塊的上端與所述電動推桿的伸縮軸端固定連接，兩個所述u形座相對應的壁面分別與所述固定塊的前后端之間均固定連接有扭簧，兩根所述扭簧分別滑動套設在兩個所述轉軸的外壁上。

9、優選的，所述限位機構包括支撐板，所述支撐板的一端固定連接在所述方殼的后端上部邊緣處，所述支撐板的下端對稱固定連接有限位桿，兩根所述限位桿的下端均貼合在檢測板一的上表面遠離所述固定塊處。

10、優選的，所述第二檢測機構包括檢測板二，所述檢測板二的下表面貼合在所述電動滑臺二的滑臺上，所述檢測板二的上表面開設有多個凹槽，所述檢測板二的下表面一側邊緣處對稱固定連接有u狀板，兩塊所述u狀板的內壁均滑動穿插有導向柱，兩根所述導向柱的一端均與所述電動滑臺二的滑臺固定連接，兩根所述導向柱的外壁上均滑動套設有彈簧一，兩根所述彈簧一分別固定連接在兩塊所述u狀板與所述電動滑臺二的滑臺之間。

11、優選的，所述圍擋機構包括擋框與橫板，所述擋框滑動套設在所述檢測板二的外壁上，所述橫板的一端固定連接在所述方殼的內部前端面靠近下部邊緣處，所述橫板的另一端固定連接有斜塊，所述擋框的前端一側邊緣處固定連接有連接塊，所述連接塊的下端固定連接有連接柱，所述連接柱的外壁上滑動套設有l(wèi)形塊，所述l形塊的一端與其中一塊所述u狀板的前端固定連接，所述連接柱的外壁上滑動套設有彈簧二，所述彈簧二固定連接在所述連接塊與所述l形塊之間，所述斜塊與所述連接塊相對應。

12、優選的，所述搖擺機構包括l形板與u形板，所述l形板固定連接在所述方殼的內部底端靠近所述檢測板二處，所述l形板的水平壁固定連接有多塊弧形塊，所述u形板固定連接在所述檢測板二的下表面一側邊緣處，所述u形板位于兩塊所述u狀板之間，所述u形板遠離所述電動滑臺二的側壁固定連接有球面銷。

13、優選的，所述噴劑機構包括固定管二，所述固定管二固定貫穿安裝在所述方殼的一側壁靠近后部邊緣處，所述固定管二的外壁頂部與底部均連通有一組第二噴頭，所述固定管二位于所述方殼外側的一端與所述方殼之間設有輸送組件。

14、9、根據權利要求8所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述輸送組件包括箱體與水泵，所述箱體與水泵均固定安裝在所述方殼的上端，所述水泵的進水端與所述箱體相連通，所述水泵的出水端與所述固定管二位于所述方殼外側的一端之間連通有連接管。

15、優選的，所述方殼的內部底端遠離所述檢測板二處對稱開設有透水方槽。

16、與現有技術相比，本發明的有益效果是：

17、1、通過方殼、電動滑臺一、電動滑臺二、固定管一、第一噴頭、第一檢測機構、限位機構、第二檢測機構、搖擺機構與噴劑機構之間的相互配合，可讓漿狀污物附著在待測物的拐角、凹槽這樣空間狹小處，且可通過擠壓與往復搖擺的方式來提高漿狀污物的附著力與均勻性，從而在整個檢測的過程中模擬出更真實的環境，以提高清洗劑清潔性能檢測的全面性與準確性。

18、2、通過設置圍擋機構，擠壓與往復搖擺作用在漿狀污物上時，可避免漿狀污物被推擠出而形成掉落。

技術特征：

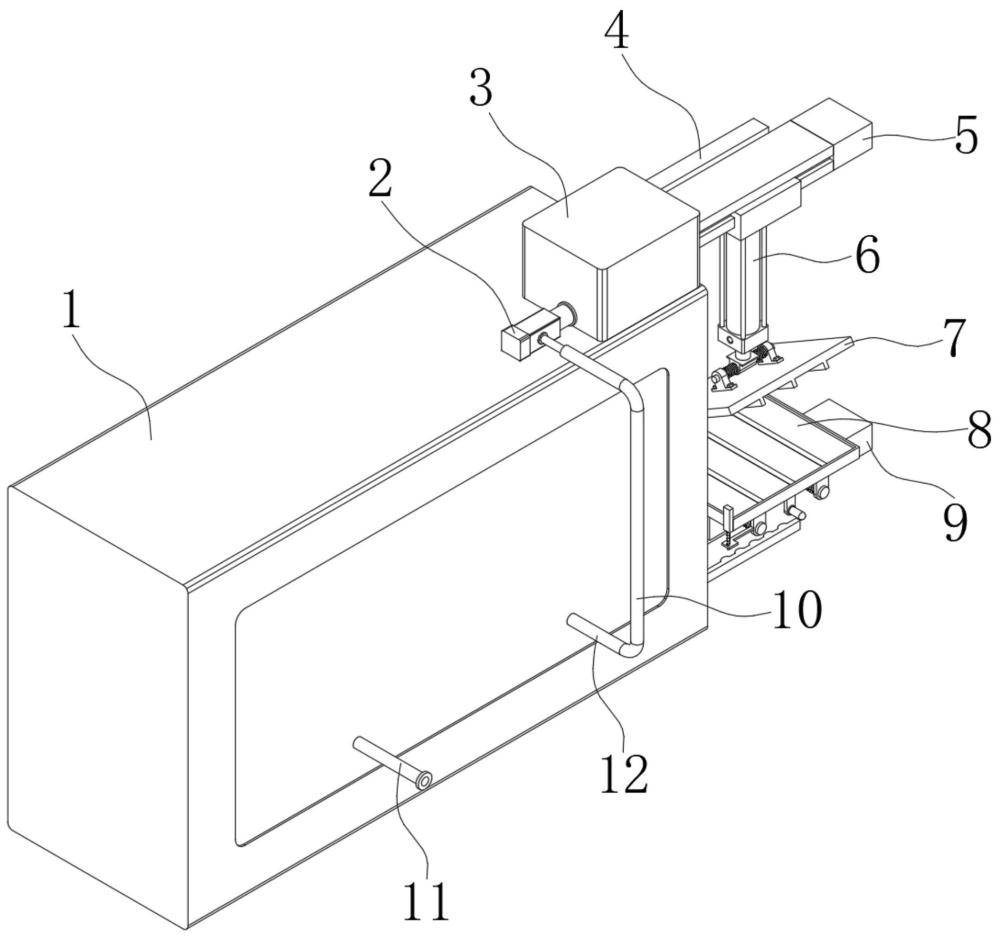

1.一種用于清洗劑的性能檢測裝置，其特征在于：包括方殼（1），所述方殼（1）的內部頂端與底端分別固定安裝有電動滑臺一（5）與電動滑臺二（9），所述方殼（1）的一側壁靠近前部邊緣處固定貫穿安裝有固定管一（11），所述固定管一（11）的外壁頂部與底部均連通有一組第一噴頭（20）；

2.根據權利要求1所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述第一檢測機構包括電動推桿（6），所述電動推桿（6）固定安裝在所述電動滑臺一（5）的滑臺上，所述電動推桿（6）的伸縮軸端通過彈性組件彈性連接有檢測板一（7），所述檢測板一（7）呈傾斜狀態，所述檢測板一（7）的下表面固定連接有多塊凸塊（25）。

3.根據權利要求2所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述彈性組件包括兩個u形座（27），兩個所述u形座（27）對稱固定連接在所述檢測板一（7）的上表面中部，兩個所述u形座（27）的內壁均固定貫穿安裝有轉軸（28），兩個所述轉軸（28）相對應的一端共同轉動連接有固定塊（29），所述固定塊（29）的上端與所述電動推桿（6）的伸縮軸端固定連接，兩個所述u形座（27）相對應的壁面分別與所述固定塊（29）的前后端之間均固定連接有扭簧（26），兩根所述扭簧（26）分別滑動套設在兩個所述轉軸（28）的外壁上。

4.根據權利要求3所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述限位機構包括支撐板（4），所述支撐板（4）的一端固定連接在所述方殼（1）的后端上部邊緣處，所述支撐板（4）的下端對稱固定連接有限位桿（14），兩根所述限位桿（14）的下端均貼合在檢測板一（7）的上表面遠離所述固定塊（29）處。

5.根據權利要求1所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述第二檢測機構包括檢測板二（8），所述檢測板二（8）的下表面貼合在所述電動滑臺二（9）的滑臺上，所述檢測板二（8）的上表面開設有多個凹槽（30），所述檢測板二（8）的下表面一側邊緣處對稱固定連接有u狀板（31），兩塊所述u狀板（31）的內壁均滑動穿插有導向柱（33），兩根所述導向柱（33）的一端均與所述電動滑臺二（9）的滑臺固定連接，兩根所述導向柱（33）的外壁上均滑動套設有彈簧一（32），兩根所述彈簧一（32）分別固定連接在兩塊所述u狀板（31）與所述電動滑臺二（9）的滑臺之間。

6.根據權利要求5所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述圍擋機構包括擋框（15）與橫板（19），所述擋框（15）滑動套設在所述檢測板二（8）的外壁上，所述橫板（19）的一端固定連接在所述方殼（1）的內部前端面靠近下部邊緣處，所述橫板（19）的另一端固定連接有斜塊（21），所述擋框（15）的前端一側邊緣處固定連接有連接塊（16），所述連接塊（16）的下端固定連接有連接柱（36），所述連接柱（36）的外壁上滑動套設有l(wèi)形塊（34），所述l形塊（34）的一端與其中一塊所述u狀板（31）的前端固定連接，所述連接柱（36）的外壁上滑動套設有彈簧二（35），所述彈簧二（35）固定連接在所述連接塊（16）與所述l形塊（34）之間，所述斜塊（21）與所述連接塊（16）相對應。

7.根據權利要求5所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述搖擺機構包括l形板（17）與u形板（22），所述l形板（17）固定連接在所述方殼（1）的內部底端靠近所述檢測板二（8）處，所述l形板（17）的水平壁固定連接有多塊弧形塊（24），所述u形板（22）固定連接在所述檢測板二（8）的下表面一側邊緣處，所述u形板（22）位于兩塊所述u狀板（31）之間，所述u形板（22）遠離所述電動滑臺二（9）的側壁固定連接有球面銷（23）。

8.根據權利要求1所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述噴劑機構包括固定管二（12），所述固定管二（12）固定貫穿安裝在所述方殼（1）的一側壁靠近后部邊緣處，所述固定管二（12）的外壁頂部與底部均連通有一組第二噴頭（13），所述固定管二（12）位于所述方殼（1）外側的一端與所述方殼（1）之間設有輸送組件。

9.根據權利要求8所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述輸送組件包括箱體（3）與水泵（2），所述箱體（3）與水泵（2）均固定安裝在所述方殼（1）的上端，所述水泵（2）的進水端與所述箱體（3）相連通，所述水泵（2）的出水端與所述固定管二（12）位于所述方殼（1）外側的一端之間連通有連接管（10）。

10.根據權利要求5所述的一種用于清洗劑的性能檢測裝置，其特征在于：所述方殼（1）的內部底端遠離所述檢測板二（8）處對稱開設有透水方槽（18）。

技術總結
本發明涉及清洗劑檢測技術領域，具體為一種用于清洗劑的性能檢測裝置，包括方殼，所述方殼的內部頂端與底端分別固定安裝有電動滑臺一與電動滑臺二，所述方殼的一側壁靠近前部邊緣處固定貫穿安裝有固定管一，所述固定管一的外壁頂部與底部均連通有一組第一噴頭。可讓漿狀污物附著在待測物的拐角、凹槽這樣空間狹小處，且可通過擠壓與往復搖擺的方式來提高漿狀污物的附著力與均勻性，從而在整個檢測的過程中模擬出更真實的環境，以提高清洗劑清潔性能檢測的全面性與準確性。擠壓與往復搖擺作用在漿狀污物上時，可避免漿狀污物被推擠出而形成掉落。

技術研發人員：劉雷,張雨晴,張梓旋,黃彥斌
受保護的技術使用者：南通牪創半導體材料有限公司
技術研發日：
技術公布日：2025/4/28
