本發明涉及土壤取樣處理，具體是一種環境監測用土壤取樣處理裝置。

背景技術：

1、土壤環境監測是環境保護工作的重要組成部分，通過對土壤樣品的采集、分析和處理，可以了解土壤污染狀況、評估環境質量，為制定環保政策和措施提供科學依據。

2、傳統的土壤取樣裝置通常不能夠同時進行處理工作，取樣和處理檢測之間需要通過人工進行處理，不僅操作繁瑣，且處理時間長，容易導致數據不準確等問題。為此本領域技術人員提出了一種環境監測用土壤取樣處理裝置，以解決上述背景中提出的問題。

技術實現思路

1、本發明的目的在于提供一種環境監測用土壤取樣處理裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種環境監測用土壤取樣處理裝置，包括撐定底座，其特征在于，撐定底座上方一側固定連接有數個定導桿，定導桿上方固定連接有限撐擋板，定導桿上滑動連接有采樣機構，所述撐定底座上方遠離定導桿一側滑動連接有調移組件，調移組件上方固定連接有用于接收采樣機構中土壤的樣土收輸組件，樣土收輸組件與碎土倉連通，碎土倉內部轉動連接有碎樣組件，碎樣組件傳動連接有樣篩組件;

4、所述樣篩組件包括依次滑動設置在碎樣組件下方的粗篩晃板和細振篩網；所述粗篩晃板與用于帶動其進行橫向振動的外延桿連接；外延桿的一端與平移轉桿的一端進行轉動連接；平移轉桿的另一端與撥轉板的一端進行轉動連接；撥轉板的另一端與動篩齒輪進行轉動連接；所述動篩齒輪還與用于驅動細振篩網進行縱向振動的旋頂凸輪連接。

5、作為本發明進一步的方案：所述碎樣組件包括處理電機，處理電機轉動連接有碎料轉軸，碎料轉軸與碎土倉轉動連接，碎料轉軸上固定連接有樣土破碎輥，樣土破碎輥一側設置有擋接板，擋接板固定連接在碎土倉上。

6、作為本發明再進一步的方案：所述動篩齒輪與調振齒輪相嚙合，調振齒輪與碎料轉軸固定連接，外延桿與移振塊固定連接，移振塊滑動連接在調動塊內部，所述動篩齒輪遠離撥轉板一側通過齒輪軸與調動塊轉動連接；所述調動塊上設置有拉控彈簧，拉控彈簧與移振塊固定連接，移振塊上方固定連接有粗篩晃板，動篩齒輪遠離撥轉板一端固定連接有旋頂凸輪，旋頂凸輪與細振篩網相配合。

7、作為本發明再進一步的方案：所述集混組件包括碎料轉軸通過同轉帶傳動連接的軸心齒輪，軸心齒輪與數個混轉齒輪相嚙合，混轉齒輪與配定齒環相嚙合，所述混轉齒輪上固定連接有樣勻轉桿，樣勻轉桿上固定連接有多組揚轉混板。

8、與現有技術相比，本發明的有益效果是：1、本發明高效便捷，通過自動化操作，提高了土壤取樣處理效率，減少了人工操作時間，降低操作人員的勞動強度；2、降低誤差，通過采樣機構采樣完成之后直接將樣品進行處理和檢測，減少中途運輸和操作時間，保證結果精確度；3、防止污染，通過取樣、處理功能一體化，減少運輸過程中樣品污染的風險；4、多功能性，能夠針對不同土層進行采樣提取，使得專職功能更加全面。

技術特征：

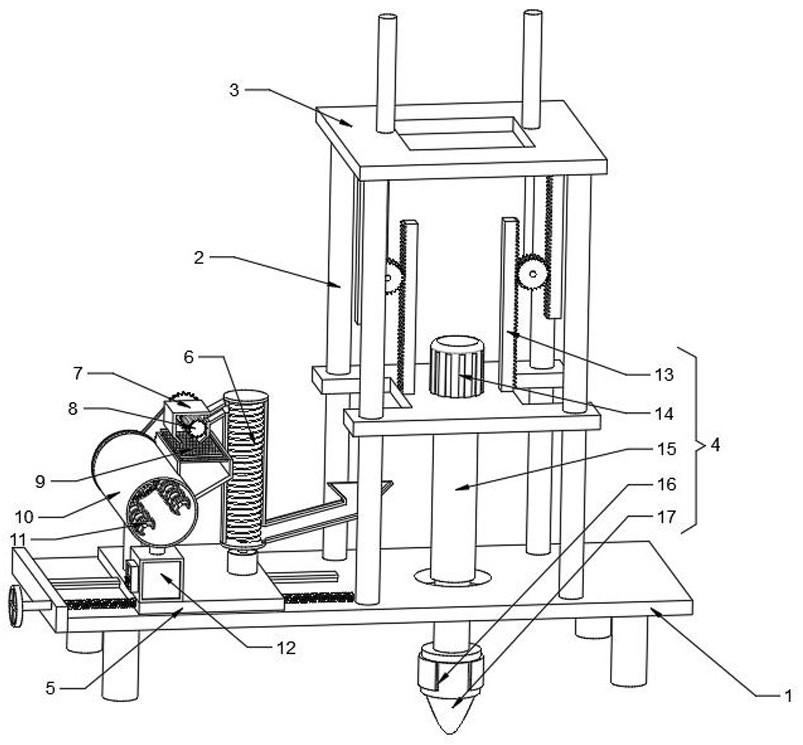

1.一種環境監測用土壤取樣處理裝置，包括撐定底座（1），其特征在于，撐定底座（1）上方一側固定連接有數個定導桿（2），定導桿（2）上方固定連接有限撐擋板（3），定導桿（2）上滑動連接有采樣機構（4），所述撐定底座（1）上方遠離定導桿（2）一側滑動連接有調移組件（5），調移組件（5）上方固定連接有用于接收采樣機構（4）中土壤的樣土收輸組件（6），樣土收輸組件（6）與碎土倉（7）連通，碎土倉（7）內部轉動連接有碎樣組件（8），碎樣組件（8）傳動連接有樣篩組件（9）;

2.根據權利要求1所述的環境監測用土壤取樣處理裝置，其特征在于，所述樣篩組件（9）下方通過落料箱與混勻桶（10）連通，混勻桶（10）內部轉動連接有用于混合樣篩組件（9）篩后土壤的集混組件（11），集混組件（11）下方通過連通管與檢測箱（12）連通。

3.根據權利要求1所述的環境監測用土壤取樣處理裝置，其特征在于，所述采樣機構（4）包括固定連接在限撐擋板（3）上的取樣調位組件（13），取樣調位組件（13）與定導桿（2）滑動連接，取樣調位組件（13）上固定連接有鉆取電機（14），鉆取電機（14）轉動連接有壓進伸縮桿（15），壓進伸縮桿（15）底部固定連接有集樣組件（16），集樣組件（16）底部固定連接有調深鉆頭（17）。

4.根據權利要求3所述的環境監測用土壤取樣處理裝置，其特征在于，所述取樣調位組件（13）包括固定連接在限撐擋板（3）上的液壓調節桿（18），液壓調節桿（18）底部固定連接有轉定塊（19），轉定塊（19）上轉動連接有放位齒輪（20），放位齒輪（20）一側與限轉齒條（21）相嚙合，限轉齒條（21）與限撐擋板（3）固定連接，所述放位齒輪（20）另一側與控位齒條（22）相嚙合，控位齒條（22）下方固定連接有防脫套板（23），防脫套板（23）與定導桿（2）滑動連接。

5.根據權利要求3或4所述的環境監測用土壤取樣處理裝置，其特征在于，所述集樣組件（16）包括固定連接在壓進伸縮桿（15）下方的收樣倉（24），收樣倉（24）內部固定連接有推集調伸桿（25），推集調伸桿（25）遠離收樣倉（24）一端固定連接有盛樣半桶（26）。

6.根據權利要求2所述的環境監測用土壤取樣處理裝置，其特征在于，所述調移組件（5）包括固定連接在撐定底座（1）一側的擋出板（27），擋出板（27）上轉動連接有轉調螺桿（28），轉調螺桿（28）一端固定連接有轉動調盤（29），所述轉調螺桿（28）上螺紋連接有滑移載板（30），滑移載板（30）通過固定滑塊滑動連接在撐定底座（1）上方。

7.根據權利要求6所述的環境監測用土壤取樣處理裝置，其特征在于，所述土收輸組件包括收料管（31），收料管（31）與轉輸箱（32）連通，轉輸箱（32）下方轉動連接有驅轉軸（33），驅轉軸（33）與滑移載板（30）轉動連接，驅轉軸（33）上方固定連接有卷送絞龍（34），卷送絞龍（34）與轉輸箱（32）轉動連接。

8.根據權利要求6或7所述的環境監測用土壤取樣處理裝置，其特征在于，所述碎樣組件（8）包括處理電機（35），處理電機（35）轉動連接有碎料轉軸（36），碎料轉軸（36）與碎土倉（7）轉動連接，碎料轉軸（36）上固定連接有樣土破碎輥（37），樣土破碎輥（37）一側設置有擋接板（38），擋接板（38）固定連接在碎土倉（7）上。

9.根據權利要求8所述的環境監測用土壤取樣處理裝置，其特征在于，所述動篩齒輪（40）與調振齒輪（39）相嚙合，調振齒輪（39）與碎料轉軸（36）固定連接，外延桿（43）與移振塊（44）固定連接，移振塊（44）滑動連接在調動塊（45）內部，所述動篩齒輪（40）遠離撥轉板（41）一側通過齒輪軸與調動塊（45）轉動連接；所述調動塊（45）上設置有拉控彈簧（46），拉控彈簧（46）與移振塊（44）固定連接，移振塊（44）上方固定連接有粗篩晃板（47），動篩齒輪（40）遠離撥轉板（41）一端固定連接有旋頂凸輪（48），旋頂凸輪（48）與細振篩網（49）相配合。

10.根據權利要求8所述的環境監測用土壤取樣處理裝置，其特征在于，所述集混組件（11）包括碎料轉軸（36）通過同轉帶傳動連接的軸心齒輪（50），軸心齒輪（50）與數個混轉齒輪（51）相嚙合，混轉齒輪（51）與配定齒環（54）相嚙合，所述混轉齒輪（51）上固定連接有樣勻轉桿（52），樣勻轉桿（52）上固定連接有多組揚轉混板（53）。

技術總結
本發明公開了一種環境監測用土壤取樣處理裝置，涉及土壤取樣處理技術領域，包括撐定底座，撐定底座上方一側固定連接有數個定導桿，定導桿上方固定連接有限撐擋板，定導桿上滑動連接有采樣機構，撐定底座上方遠離定導桿一側滑動連接有調移組件，調移組件上方固定連接有用于接收采樣機構中土壤的樣土收輸組件，樣土收輸組件與碎土倉連通，碎土倉內部轉動連接有碎樣組件，碎樣組件傳動連接有樣篩組件，樣篩組件下方通過落料箱與混勻桶連通，混勻桶內部轉動連接有用于混合樣篩組件篩后土壤的集混組件，集混組件下方通過連通管與檢測箱連通。本發明高效便捷，通過自動化操作，提高了土壤取樣處理效率，減少了人工操作時間，降低操作人員的勞動強度。

技術研發人員：董杰,劉景楠,吳群
受保護的技術使用者：安徽泰科檢測科技有限公司
技術研發日：
技術公布日：2025/4/28
