本技術涉及電力電纜，具體為一種高強度抗沖擊中壓電力電纜。

背景技術：

1、電力電纜是在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，包括1-500kv以及以上各種電壓等級、各種絕緣的電力電纜。電力電纜的基本結構由線芯、絕緣層、屏蔽層和保護層四部分組成，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層，常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線，它產品種類眾多，應用范圍十分廣泛，涉及到電力、建筑、通信、制造等行業。

2、中國專利公開號為cn212847790u，授權公告日為2021年03月30日，一種高強抗沖擊電力電纜，所述電纜本體的最里層中心設置有多個導體，所述導體的外壁填充設置有第一填充層，所述第一填充層的外壁套接設置有內半導電層，所述內半導電層的外壁粘接設置有主絕緣體，所述主絕緣體的外壁粘接設置有外半導電層，所述外半導電層的外壁套接設置有屏蔽層，所述屏蔽層的外壁填充設置有第二填充層，所述第二填充層的外壁包裹設置有第一保護層，所述第一保護層的外壁固定包裹設置有鋁鎧層，該種高強抗沖擊電力電纜，通過多層高強度的防護材料進行包裹保護，以及內部的材料選用，提升了電力電纜的強度，且韌性好，抗沖擊性能優異，從而延長了使用壽命長。

3、現有中壓電力電纜的內部結構單一，電纜的強度和抗沖擊不夠，遭遇外力時電纜內部結構容易遭到破壞而影響電纜正常的運行和使用，降低了電纜的使用壽命，不能滿足使用需求。

技術實現思路

1、本實用新型的目的在于提供一種高強度抗沖擊中壓電力電纜，以解決上述背景技術中提出現有中壓電力電纜的內部結構單一，電纜的強度和抗沖擊不夠，遭遇外力時電纜內部結構容易遭到破壞而影響電纜正常的運行和使用，降低了電纜的使用壽命，不能滿足使用需求的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高強度抗沖擊中壓電力電纜，包括纜芯，所述纜芯包括線芯和填充層，線芯設置有四個，所述纜芯的外部設置有云母繞包層，且云母繞包層與纜芯貼合纏繞連接，所述云母繞包層的外部設置有內襯層，且內襯層與云母繞包層之間通過擠包成型，所述內襯層的外部設置有鎧裝層，且鎧裝層與內襯層相貼合，所述鎧裝層的外部設置有抗沖擊芯層，所述抗沖擊芯層的外部設置有外護套，且外護套、鎧裝層和抗沖擊芯層之間通過擠包成型。

3、優選的，四個所述線芯呈圓形等距設置，且填充層設置在四個線芯的間隙處，所述線芯包括導體、絕緣層和屏蔽層，且導體由多根金屬絲絞合而成，所述絕緣層設置在導體的外部，所述屏蔽層設置在絕緣層的外部，且導體、絕緣層和屏蔽層之間通過擠包成型。

4、優選的，所述填充層的內部設置有尼龍龍骨架，且尼龍龍骨架沿著線芯等間距設置，所述尼龍龍骨架的中心處設置有通孔，所述尼龍龍骨架的側壁上設置有弧形槽，弧形槽設置有四個，且四個弧形槽在尼龍龍骨架的側壁上等距設置，所述弧形槽與線芯對應設置。

5、優選的，所述鎧裝層包括鋁帶層和鋼帶層，所述鋁帶層設置在鋼帶層的外部，且鋁帶層與鋼帶層編織為一體。

6、優選的，所述抗沖擊芯層包括聚氯乙烯層和凱夫拉層，所述聚氯乙烯層設置在凱夫拉層的外部，且聚氯乙烯層與凱夫拉層設置為一體，所述聚氯乙烯層與外護套相貼合，所述凱夫拉層與鎧裝層相貼合。

7、優選的，所述內襯層和外護套均采用硅橡膠制成，所述外護套的外部設置有環形加強筋圈，且環形加強筋圈沿著外護套走向等距設置，所述環形加強筋圈與外護套連接為一體。

8、與現有技術相比，本實用新型的有益效果是：

9、該實用新型裝置通過鎧裝層和抗沖擊芯層的設置，鎧裝層采用雙層結構，對電纜內部起到防護作用，抗沖擊芯層采用雙層結構，聚氯乙烯層具有良好的耐沖擊性能，凱夫拉層是一種高性能的合成纖維，具有極高的強度和耐沖擊性，大幅提高電纜整體的抗沖擊能力，采用多層高強度的防護材料進行包裹保護，提升電力電纜的強度，使得電力電纜的使用壽命大幅增加；

10、該實用新型裝置通過環形加強筋圈的設置，環形加強筋圈增加外護套的強度，從而提高該電纜的抗沖擊效果；

11、該實用新型裝置通過尼龍龍骨架的設置，尼龍龍骨架對線芯起到定位支撐作用，將線芯隔開，避免線芯受到撞擊跑偏，尼龍龍骨架還能提高纜芯的結構強度，提高該電纜的抗沖擊效果。

技術特征：

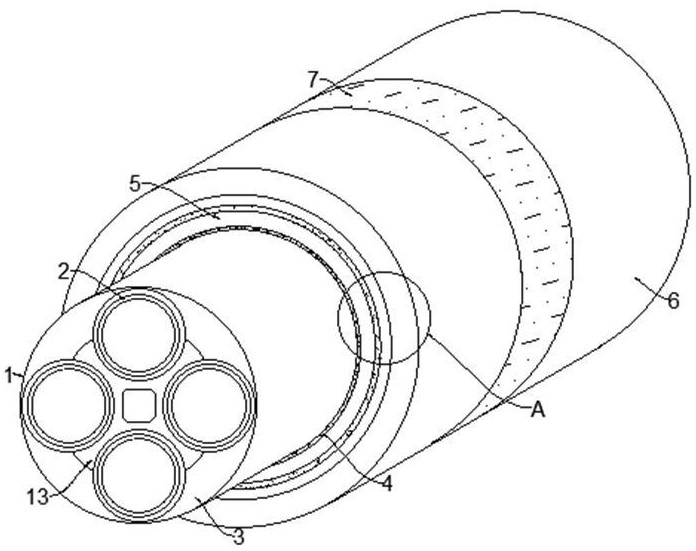

1.一種高強度抗沖擊中壓電力電纜，包括纜芯（1），其特征在于：所述纜芯（1）包括線芯（2）和填充層（3），線芯（2）設置有四個，所述纜芯（1）的外部設置有云母繞包層（4），且云母繞包層（4）與纜芯（1）貼合纏繞連接，所述云母繞包層（4）的外部設置有內襯層（5），且內襯層（5）與云母繞包層（4）之間通過擠包成型，所述內襯層（5）的外部設置有鎧裝層（8），且鎧裝層（8）與內襯層（5）相貼合，所述鎧裝層（8）的外部設置有抗沖擊芯層（9），所述抗沖擊芯層（9）的外部設置有外護套（6），且外護套（6）、鎧裝層（8）和抗沖擊芯層（9）之間通過擠包成型。

2.根據權利要求1所述的一種高強度抗沖擊中壓電力電纜，其特征在于：四個所述線芯（2）呈圓形等距設置，且填充層（3）設置在四個線芯（2）的間隙處，所述線芯（2）包括導體（10）、絕緣層（11）和屏蔽層（12），且導體（10）由多根金屬絲絞合而成，所述絕緣層（11）設置在導體（10）的外部，所述屏蔽層（12）設置在絕緣層（11）的外部，且導體（10）、絕緣層（11）和屏蔽層（12）之間通過擠包成型。

3.根據權利要求2所述的一種高強度抗沖擊中壓電力電纜，其特征在于：所述填充層（3）的內部設置有尼龍龍骨架（13），且尼龍龍骨架（13）沿著線芯（2）等間距設置，所述尼龍龍骨架（13）的中心處設置有通孔（14），所述尼龍龍骨架（13）的側壁上設置有弧形槽（15），弧形槽（15）設置有四個，且四個弧形槽（15）在尼龍龍骨架（13）的側壁上等距設置，所述弧形槽（15）與線芯（2）對應設置。

4.根據權利要求1所述的一種高強度抗沖擊中壓電力電纜，其特征在于：所述鎧裝層（8）包括鋁帶層（16）和鋼帶層（17），所述鋁帶層（16）設置在鋼帶層（17）的外部，且鋁帶層（16）與鋼帶層（17）編織為一體。

5.根據權利要求1所述的一種高強度抗沖擊中壓電力電纜，其特征在于：所述抗沖擊芯層（9）包括聚氯乙烯層（18）和凱夫拉層（19），所述聚氯乙烯層（18）設置在凱夫拉層（19）的外部，且聚氯乙烯層（18）與凱夫拉層（19）設置為一體，所述聚氯乙烯層（18）與外護套（6）相貼合，所述凱夫拉層（19）與鎧裝層（8）相貼合。

6.根據權利要求1所述的一種高強度抗沖擊中壓電力電纜，其特征在于：所述內襯層（5）和外護套（6）均采用硅橡膠制成，所述外護套（6）的外部設置有環形加強筋圈（7），且環形加強筋圈（7）沿著外護套（6）走向等距設置，所述環形加強筋圈（7）與外護套（6）連接為一體。

技術總結
本技術公開了一種高強度抗沖擊中壓電力電纜，包括纜芯，所述纜芯包括線芯和填充層，線芯設置有四個，所述纜芯的外部設置有云母繞包層，且云母繞包層與纜芯貼合纏繞連接，所述云母繞包層的外部設置有內襯層，且內襯層與云母繞包層之間通過擠包成型，所述內襯層的外部設置有鎧裝層，且鎧裝層與內襯層相貼合，所述鎧裝層的外部設置有抗沖擊芯層，所述抗沖擊芯層的外部設置有外護套，且外護套、鎧裝層和抗沖擊芯層之間通過擠包成型，該中壓電力電纜的內部設有鎧裝層和抗沖擊芯層，鎧裝層和抗沖擊芯層均采用雙層結構，鎧裝層增加了電纜的強度，抗沖擊芯層增加了電纜的抗沖擊性，采用多層高強度的防護材料進行包裹保護，提升電力電纜的使用壽命。

技術研發人員：吳忠偉,駱志平,周鵬,陳東
受保護的技術使用者：無錫市登峰電纜有限公司
技術研發日：20250110
技術公布日：2025/4/28
