本發明涉及到電機技術領域，尤其涉及新型電機轉子。

背景技術：

電機轉子是電機中的旋轉部件。電機由轉子和定子兩部分組成，它是用來實現電能與機械能和機械能與電能的轉換裝置。電機轉子分為電動機轉子和發電機轉子。電機轉子分為內轉子轉動方式和外轉子轉動方式兩種。內轉子轉動方式為電機中間的芯體為旋轉體，輸出扭矩(指電動機)或者收入能量(指發電機)。外轉子轉動方式即以電機外體為旋轉體，不同的方式方便了各種場合的應用。常見的電機轉子中的轉軸和換向器之間多數設有一層紙質絕緣材料，這種絕緣材料在長時間潮濕的環境中絕緣性會大大降低，這種電機轉子在使用過程中性能結構不穩定，不能夠滿足現代社會對高性能電機的需求。

為了解決上述技術問題，本發明設計了新型電機轉子，該電機轉子中的轉軸和換向器之間設有一個硅膠襯套，這種硅膠襯套絕緣材料在長時間潮濕的環境中絕緣性不會降低，使得電機轉子的質量和安全穩定性更高。此外，該新型電機轉子結構設計合理，使用安裝方便、穩定，適合推廣使用。

技術實現要素：

為了克服背景技術中存在的缺陷，本發明解決其技術問題所采用的技術方案是：新型電機轉子，包括轉軸、襯套、鐵芯和換向器，所述鐵芯固定在轉軸上，所述轉軸上設有換向器，所述轉軸和換向器之間設有襯套，所述換向器的底部設有多個掛鉤，所述襯套由硅膠材質制成。

本發明所涉及的新型電機轉子，該電機轉子中的轉軸和換向器之間設有一個硅膠襯套，這種硅膠襯套絕緣材料在長時間潮濕的環境中絕緣性不會降低，使得電機轉子的質量和安全穩定性更高。此外，該新型電機轉子結構設計合理，使用安裝方便、穩定，適合推廣使用。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

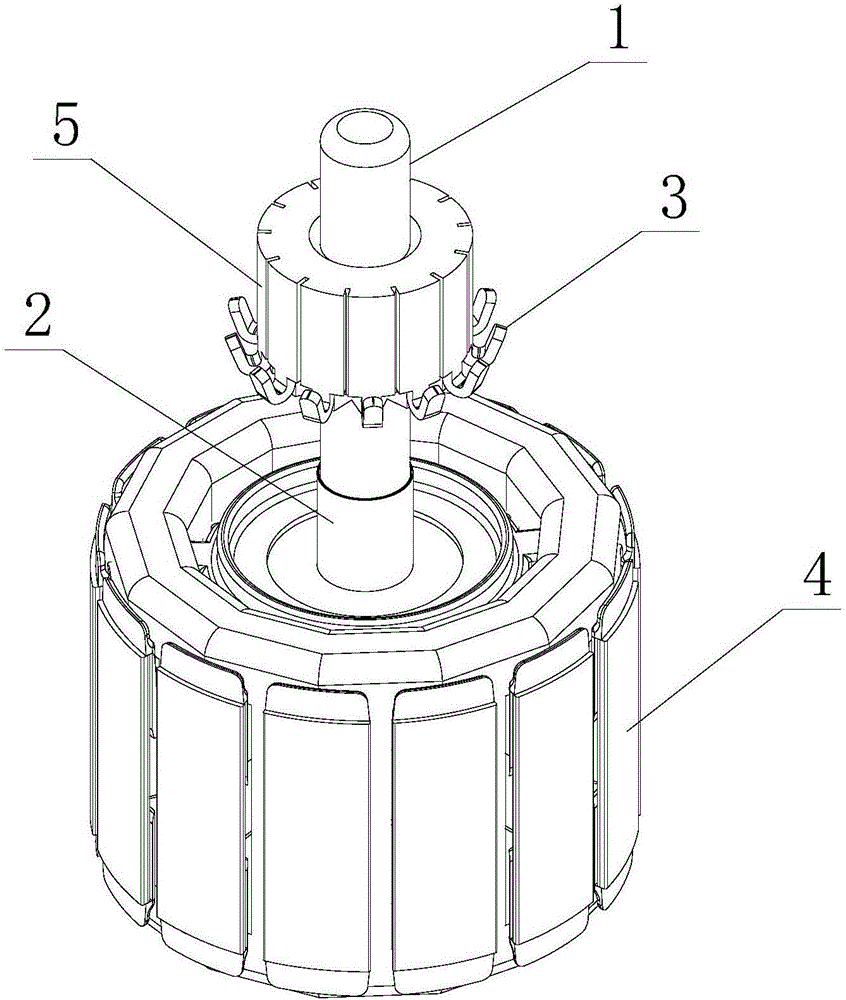

圖1是本發明新型電機轉子的結構示意圖；

圖2是本發明新型電機轉子的分解結構示意圖；

其中:1、轉軸；2、襯套；3、掛鉤；4、鐵芯；5、換向器。

具體實施方式

現在結合附圖對本發明作進一步詳細的說明。附圖為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

具體實施例，請參閱圖1和圖2，新型電機轉子，包括轉軸1、襯套2、鐵芯4和換向器5，所述鐵芯4固定在轉軸1上，所述轉軸1上設有換向器5，所述轉軸1和換向器5之間設有襯套2，所述換向器5的底部設有多個掛鉤3，所述襯套2由硅膠材質制成。

本發明所涉及的新型電機轉子，該電機轉子中的轉軸和換向器之間設有一個硅膠襯套，這種硅膠襯套絕緣材料在長時間潮濕的環境中絕緣性不會降低，使得電機轉子的質量和安全穩定性更高。此外，該新型電機轉子結構設計合理，使用安裝方便、穩定，適合推廣使用。

顯然，上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本發明創造的保護范圍之中。
