本實用新型屬于電動機定子加工設備，尤其涉及一種定子裝配定位模具組。

背景技術：

電機的定子一般包括內定子和外定子，外定子套設在內定子的外側，目前電機定子的生產一般通過壓力將內定子擠入外定子內，為了在裝配時不擠壓外定子，一般需要事先將內外定子進行定位，但是目前的設備一般采用固定套來定位，裝配后內外定子嵌入固定套內不易取出，需要用工具夾出來，影響裝配效率，而且擠壓力直接作用在內定子上，容易使內定子產生形變，影響產品的質量，目前的設備已不能滿足生產需求。

技術實現要素：

為了解決上述的技術問題，本實用新型的目的是提供一種使用方便，裝配效率高的定子裝配定位模具組。

為了實現上述目的，本實用新型采用了以下的技術方案：

一種定子裝配定位模具組，包括固定套和活動定位套，所述固定套的截面為正方形，且固定套的中部設有用來放置外定子的第一通孔，所述第一通孔的截面為角部成斜線過渡的正方形，所述固定套的上端面設有兩個定位凸點，兩個定位凸點成對角分布，所述活動定位套的形狀大小與固定套相同，所述活動定位套的中部設有第二通孔，所述第二通孔的截面為角部成斜線過渡的正方形，且第二通孔的四個內壁中部還開設有縱向的缺口，所述活動定位套的下端面設有兩個定位凹口，兩個定位凹口與兩個定位凸點的位置相對應，所述活動定位套通過定位凹口和定位凸點的配合堆疊在固定套上。

作為優選方案：所述活動定位套上還套插有蓋板，所述蓋板包括相互固定的蓋板主體和插條，所述蓋板主體的形狀大小與第二通孔的形狀大小相同，所述插條位于蓋板主體的四個側面，且插條的位置與缺口的位置相對應，且插條的長度與缺口的深度相同。

本實用新型采用固定套和活動定位套相配合的方式來定位外定子和內定子，活動定位套與固定套通過定位凸點與定位凹口相配合，拆裝方便，在內外定子安裝完成后，取下活動定位套，定子的上半部分便露出固定套，便于取出，而且內定子與外定子裝配時，內定子的上端還設有蓋板，液壓缸的推力作用在蓋板上，避免了對產品造成傷害，提高了產品質量。

附圖說明

圖1是定子裝配設備的整體結構示意圖。

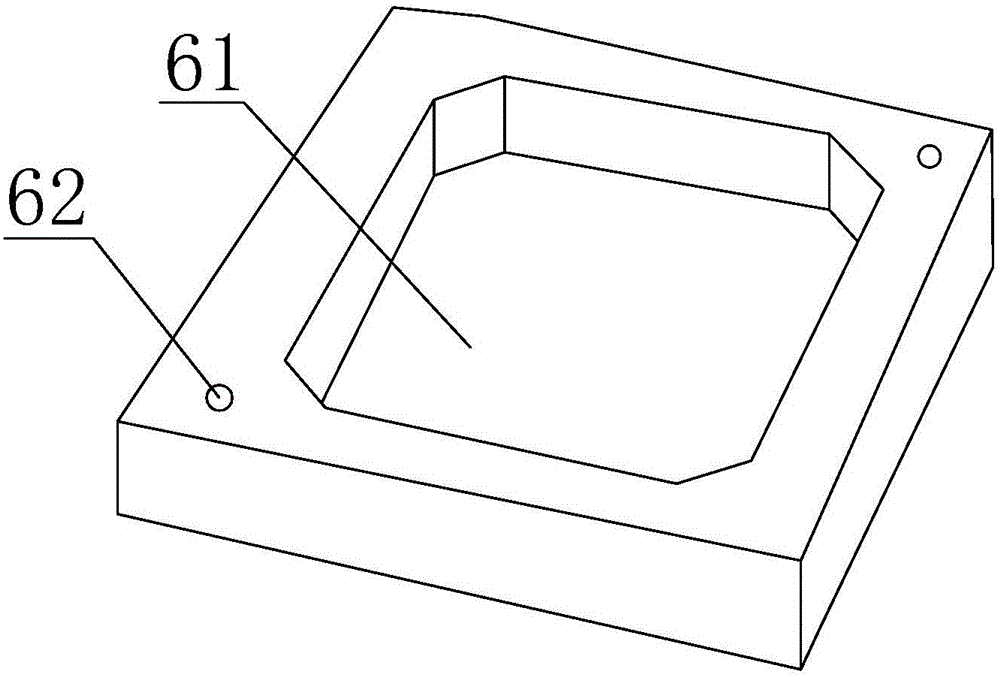

圖2是定子裝配設備的固定套的結構示意圖。

圖3是定子裝配設備的活動定位套的結構示意圖。

圖4是定子裝配設備的蓋板的結構示意圖。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上，除非另有明確的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

如圖1-圖4所示的一種定子裝配設備，包括機架1、液壓缸3、導向板5、固定套6、活動定位套7和蓋板8，所述液壓缸3固定在機架1的上部，且液壓缸3的下端還固定有頂桿4，所述機架的上部還設有顯示參數的儀表盤2，所述導向板5固定在機架1的底部，所述導向板5的中部設有由機架1前方向后方延伸的導軌9，所述導軌9上還設有上端面固定有固定套6的滑臺10，且滑臺10的位置與頂桿4的位置相對應，所述活動定位套7位于固定套6的上端，且活動定位套7上套插有蓋板8。

所述固定套6的截面為正方形，且固定套6的中部設有用來放置外定子的第一通孔61，所述第一通孔61的截面為角部成斜線過渡的正方形，所述固定套6的上端面設有兩個定位凸點62，兩個定位凸點62成對角分布。

所述活動定位套7的形狀大小與固定套6相同，所述活動定位套7的中部設有第二通孔72，所述第二通孔72的截面為角部成斜線過渡的正方形，且第二通孔72的四個內壁中部還開設有縱向的缺口71，所述活動定位套7的下端面設有兩個定位凹口，兩個定位凹口與兩個定位凸點62的位置相對應。

所述蓋板8包括相互固定的蓋板主體82和插條81，所述蓋板主體82的形狀大小與第二通孔72的形狀大小相同，所述插條81位于蓋板主體82的四個側面，且插條81的位置與缺口71的位置相對應，且插條81的長度與缺口71的深度相同。

所述導軌9為兩條，所述滑臺10滑動設置在兩條導軌9之間。所述機架1的上部的一側還設有控制盒11，所述控制盒11正前方的面板上還設有多個控制按鈕12。

應當指出，以上實施例僅是本實用新型的代表性例子。本實用新型還可以有許多變形。凡是依據本實用新型的實質對以上實施例所作的任何簡單修改、等同變化與修飾，均應認為屬于本實用新型的保護范圍。
