本發明涉及烹飪器具，具體涉及一種線圈結構以及烹飪器具。

背景技術：

1、電磁加熱烹飪裝置用以通過電磁加熱線圈對加熱容器如鍋具進行加熱，通常加熱覆蓋區為所述電磁加熱線圈在所述鍋具的底部投影的區域，對于超出電磁加熱線圈的區域如鍋壁位置無法加熱，而調整至可對鍋壁進行加熱時，又將導致減弱對所述鍋具的底部投影區域的加熱，故亟需一種加熱結構解決上述問題。

技術實現思路

1、本發明的主要目的是提出一種線圈結構以及烹飪器具，旨在提供一種線圈結構在對加熱容器加熱時，能夠對加熱容器的底部更廣的區域進行加熱，且能夠向所述鍋具的側壁部延伸，以對鍋具的側部加熱。

2、為實現上述目的，本發明提出一種線圈結構，其中，所述線圈結構包括：

3、本體，具有相對的第一側和第二側；以及，

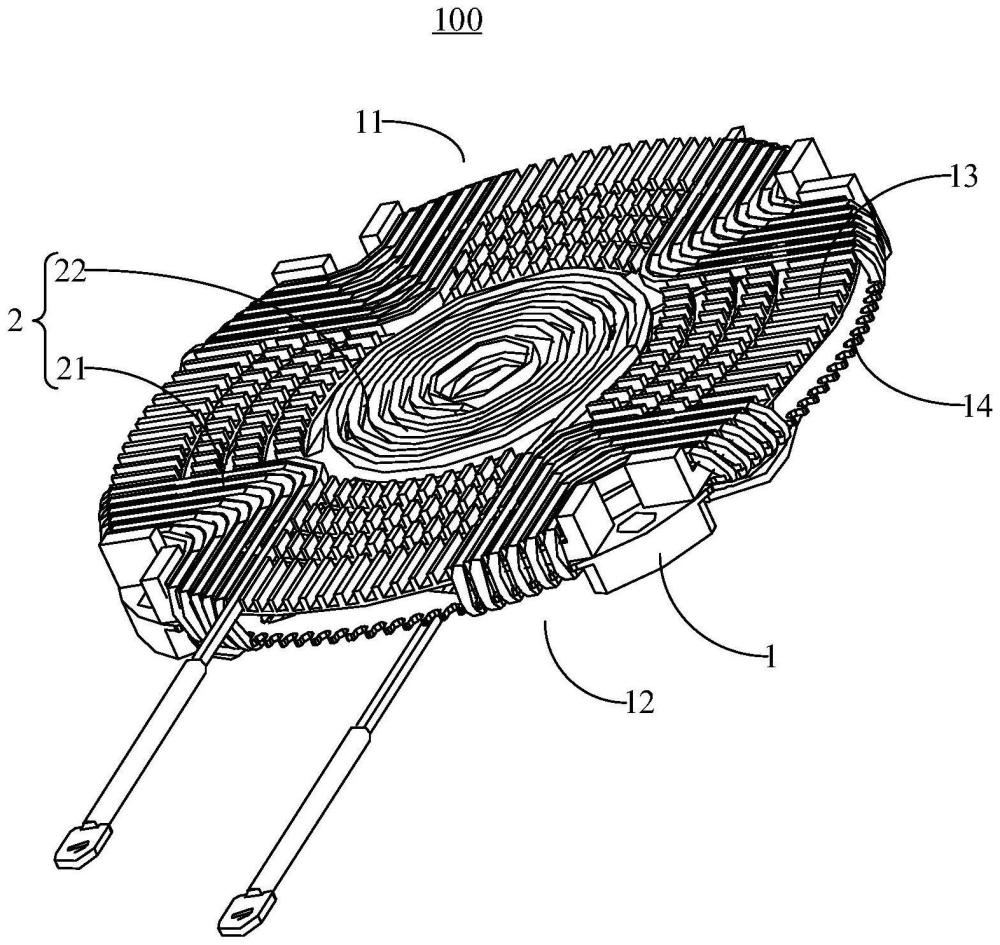

4、多個線圈單元，包括第一線圈單元以及第二線圈單元，所述第一線圈單元包括多匝線圈，各匝所述線圈包括相互連接且電流方向相反的第一導線段和第二導線段，各匝所述線圈繞設于所述本體的第一側和第二側，以使得所述本體的第一側具有多個所述第一導線段、所述本體的第二側具有多個所述第二導線段，所述第二線圈設于所述本體的第一側。

5、可選地，所述第一線圈單元設置有多個。

6、可選地，多個所述第一線圈單元與所述第二線圈單元串聯形成一線圈組。

7、可選地，所多個所述第一線圈單元串聯形成一線圈組，且所述線圈組與所述第二線圈單元并聯。

8、可選地，多個所述第一線圈單元中的部分串聯形成一線圈組，另一部分串聯形成另一線圈組，兩個所述線圈組以及所述第二線圈單元相互并聯。

9、可選地，所述線圈組內的所述線圈單元之間通過連接結構連接。

10、可選地，所述連接結構包括端子螺釘鎖付結構、鉚接結構或者端子插接結構。

11、可選地，所述第二線圈單元位于所述本體的第一側的中部；

12、所述多個第一線圈單元位于所述第二線圈單元的外圍，且沿著所述本體的第一側的周向分布。

13、可選地，所述本體的所述第一側包括所述第二線圈單元所處的內環、以及所述第一線圈單元所處的外環：

14、其中，所述內環的直徑為r1，則r1≤230mm；和/或，

15、所述外環的直徑為r2，則r2≤300mm。

16、可選地，所述線圈結構還包括磁體，且所述磁體至少部分位于所述第一導線段與所述第二導線段之間。

17、可選地，所述磁體在所述第一側的投影與所述第一導線段之間的夾角為α，且10°≤α≤90°。

18、可選地，所述本體包括設置于所述磁體的兩側的第一分體與第二分體。

19、可選地，所述第一線圈單元呈扁平設置以具有厚度方向；

20、所述第一導線段和所述第二導線段處在所述第一線圈單元的厚度方向上。

21、可選地，所述第一線圈單元與所述第二線圈單元背向所述第二側的一端在厚度方向上的間隔為h，則h≤20mm。

22、可選地，相鄰兩個所述線圈單元之間的的距離為l，且0mm≤l≤50mm。

23、本發明還提出一種烹飪器具，其中，所述烹飪器具包括線圈結構，所述線圈結構包括本體以及多個線圈單元，所述本體具有相對的第一側和第二側；多個所述線圈單元包括第一線圈單元以及第二線圈單元，所述第一線圈單元包括多匝線圈，各匝所述線圈包括相互連接且電流方向相反的第一導線段和第二導線段，各匝所述線圈繞設于所述本體的第一側和第二側，以使得所述本體的第一側具有多個所述第一導線段、所述本體的第二側具有多個所述第二導線段，所述第二線圈設于所述本體的第一側。

24、可選地，多個所述第一導線段產生的磁場用于與置于所述本體的第一側的加熱容器的底部耦合，且還用于與加熱容器的側圍部耦合，以對加熱容器的側圍部加熱。

25、本發明的技術方案中，所述線圈結構包括多個線圈單元，多個所述線圈單元包括所述第一線圈單元以及所述第二線圈單元，所述第一線圈單元具有多匝所述線圈，各匝所述線圈包括相互連接且電流相反的所述第一導線段和所述第二導線段，其中各匝所述線圈繞設安裝于所述本體的第一側和第二側，以使得所述本體的第一側和第二側對應分布有多個所述第一導線段和多個所述第二導線段，多個所述第一導線段共同構成工作側線組，所述工作側線組用以與加熱容器對應，以對加熱容器進行電磁加熱，在工作時，所述工作側線組對應加熱容器設置，各個所述第一導線段在通以交流電流，以安培定則來看，各個所述第一導線段所產生的磁感線向加熱容器方向側延伸，且各個所述第一導線段產生的磁感線自所述工作側線組的一側朝向加熱容器的方向延伸，然后向所述工作側線組的另一側延伸，以形成位于所述第一側方向的閉合磁場，如此，使得所述工作側線組形成的磁場一方面向其兩側延伸，以具有更寬的磁場區域，且向加熱容器方向延伸以具有更高的磁場分布區域，從而在對加熱容器加熱時，能夠對加熱容器的底部更廣的區域進行加熱，且能夠向加熱容器的側壁延伸，以對加熱容器的側部加熱。在此基礎上，將所述第一導線段的磁感線主要分布至對應于加熱容器側壁的位置，以提升對加熱容器側壁的加熱效果的同時，相較于傳統電磁烹飪器具，其對于加熱容器底部來講，其磁場分布減少，存在明顯冷區，故而導致加熱時熱量分布不均，因此，本申請在所述線圈結構內還設置有所述第二線圈單元，所述第二線圈單元為設置于所述第一側的單側繞線結構，其受限于現有電磁烹飪器具的工作電流和頻率等工作參數的約束，所述第二線圈單元與加熱容器耦合后的加熱高度一般較低，只能在加熱容器底部產生渦流，直接加熱加熱容器底部，其與所述第一線圈單元組合，能夠對所述第一線圈單元形成的上述位于加熱容器底部的明顯冷區進行加熱，以此能夠對加熱容器的底部更廣的區域進行加熱，且能夠向所述鍋具的側壁部延伸，以對鍋具的側部加熱，滿足使用需求。

技術特征：

1.一種線圈結構，其特征在于，包括：

2.如權利要求1所述的線圈結構，其特征在于，所述第一線圈單元設置有多個。

3.如權利要求2所述的線圈結構，其特征在于，多個所述第一線圈單元與所述第二線圈單元串聯形成一線圈組。

4.如權利要求2所述的線圈結構，其特征在于，多個所述第一線圈單元串聯形成一線圈組，且所述線圈組與所述第二線圈單元并聯。

5.如權利要求2所述的線圈結構，其特征在于，多個所述第一線圈單元中的部分串聯形成一線圈組，另一部分串聯形成另一線圈組，兩個所述線圈組以及所述第二線圈單元相互并聯。

6.如權利要求3至5任意一項所述的線圈結構，其特征在于，所述線圈組內的所述線圈單元之間通過連接結構連接。

7.如權利要求6所述的線圈結構，其特征在于，所述連接結構包括端子螺釘鎖付結構、鉚接結構或者端子插接結構。

8.如權利要求2所述的線圈結構，其特征在于，所述第二線圈單元位于所述本體的第一側的中部；

9.如權利要求8所述的線圈結構，其特征在于，所述本體的所述第一側包括所述第二線圈單元所處的內環、以及所述第一線圈單元所處的外環：

10.如權利要求1所述的線圈結構，其特征在于，所述線圈結構還包括磁體，且所述磁體至少部分位于所述第一導線段與所述第二導線段之間。

11.如權利要求10所述的線圈結構，其特征在于，所述磁體在所述第一側的投影與所述第一導線段之間的夾角為α，且10°≤α≤90°。

12.如權利要求10所述的線圈結構，其特征在于，所述本體包括設置于所述磁體的兩側的第一分體與第二分體。

13.如權利要求1所述的線圈結構，其特征在于，所述第一線圈單元呈扁平設置以具有厚度方向；

14.如權利要求13所述的線圈結構，其特征在于，所述第一線圈單元與所述第二線圈單元背向所述第二側的一端在厚度方向上的間隔為h，則h≤20mm。

15.如權利要求1所述的線圈結構，其特征在于，相鄰兩個所述線圈單元之間的的距離為l，且0mm≤l≤50mm。

16.一種烹飪器具，其特征在于，包括如權利要求1至15任意一項所述的線圈結構。

17.如權利要求16所述的烹飪器具，其特征在于，多個所述第一導線段產生的磁場用于與置于所述本體的第一側的加熱容器的底部耦合，且還用于與加熱容器的側圍部耦合，以對加熱容器的側圍部加熱。

技術總結
本發明公開一種線圈結構以及烹飪器具，其中，所述線圈結構包括本體以及多個線圈單元，所述本體具有相對的第一側和第二側；多個所述線圈單元包括第一線圈單元以及第二線圈單元，所述第一線圈單元包括多匝線圈，各匝所述線圈包括相互連接且電流方向相反的第一導線段和第二導線段，各匝所述線圈繞設于所述本體的第一側和第二側，以使得所述本體的第一側具有多個所述第一導線段、所述本體的第二側具有多個所述第二導線段，所述第二線圈設于所述本體的第一側。本發明提供的線圈結構在對加熱容器加熱時，能夠對加熱容器的底部更廣的區域進行加熱，且能夠向所述鍋具的側壁部延伸，以對鍋具的側部加熱。

技術研發人員：高文祥,陳德鑫,劉化勇,江太陽,吳慧民,莫業輝,彭志偉,蘇暢
受保護的技術使用者：佛山市順德區美的電熱電器制造有限公司
技術研發日：
技術公布日：2025/4/28
