本發明屬于定時電路，主要涉及的是一種高精度定時電路。

背景技術：

1、定時電路作為設備的時統中心，是各系統協調工作的根本保證，是設備穩定工作基礎要求。

2、現有設備的定時電路主要采用電子管晶體振蕩器，配合模擬元件搭建，電路檢查調試困難，不利于故障的排查，隨著使用年限的增長，定時電路的元件已遠遠超過使用年限，振蕩器的穩定性差，影響定時脈沖精度，此時，信號精度已無法滿足設備的時統要求，故障率高，一旦出現故障，市場也沒有相應的備件可以替換。

技術實現思路

1、為了克服上述的不足，本發明提供了一種高精度定時電路。

2、本發明解決其技術問題所采用的技術方案：

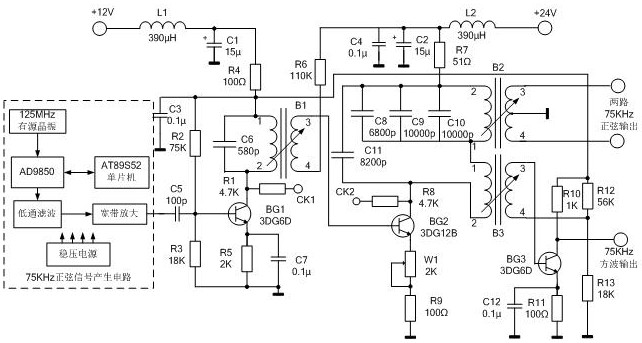

3、一種高精度定時電路，包括正弦信號發生電路、初級放大電路和調諧放大電路及限幅放大電路；

4、所述正弦信號發生電路用于產生75khz正弦信號，所述正弦信號發生電路產生的75khz正弦信號經過初級放大電路和調諧放大電路產生兩路幅度相等相位相反的75khz正弦信號，從調諧放大電路中輸出的另一路75khz正弦信號經限幅放大電路后輸出75khz方波信號。

5、所述正弦信號發生電路包括單片機、dds器件、有源晶振、低通濾波器、寬帶放大器和穩壓電源；所述單片機將數據信號和控制信號輸送給dds器件，dds器件的輸出信號依次經過低通濾波器和寬帶放大器后輸出正弦信號；所述有源晶振為dds器件提供固定頻率，所述穩壓電源為單片機、dds器件、有源晶振、低通濾波器和寬帶放大器供電。

6、所述有源晶振為125mhz；單片機的型號為at89s52；dds器件的型號是ad9850；低通濾波器用來濾除雜散和諧波信號；寬帶放大器作用是功率放大；穩壓電源提供5v和6v兩種電源，其中，5v電源為at89s52、ad9850、125mhz有源晶振供電，6v電源為低通濾波器、寬帶放大器供電；所述正弦信號發生電路輸出正弦信號幅度為5v，頻率為75khz。

7、所述初級放大電路包括：第一三極管、偏置電路、第一變壓器、12v電源、第一濾波電路、24v電源、第二濾波電路、初級放大電路輸出端口和波形檢測端口；

8、12v電源經第一濾波電路濾波后與偏置電路和第一變壓器的初級線圈的一端電連接，第一變壓器的初級線圈的另一端與第一三極管的集電極電連接，偏置電路為第一三極管提供穩定的靜態工作點，使其工作在穩定的放大區；

9、第一三極管的集電極與第一電阻串聯后與波形檢測端口電連接；

10、24v電源經第二濾波電路濾波，并串聯第六電阻后與第一變壓器的次級線圈的一端電連接，第一變壓器的次級線圈的另一端與初級放大電路輸出端口電連接；

11、所述正弦信號發生電路生成的正弦信號通過第五電容耦合到第一三極管的基極，經第一三極管放大后，再由第一變壓器的次級線圈輸出到初級放大電路輸出端口。

12、所述調諧放大電路包括：第二三極管、第二變壓器、第三變壓器、24v電源和第三濾波電路；

13、所述第二變壓器和第三變壓器的初級線圈與多個電容組成調諧電路；24v電源經第三濾波電路與調諧電路的一端電連接，調諧電路的另一端與第二三極管的集電極電連接，第二三極管的基極接收初級放大電路的輸出信號，第二三極管的發射級依次串聯可調電阻器和第九電阻后接地；第二變壓器的次級線圈輸出兩路幅度相等相位相反的正弦信號，第三變壓器的次級線圈與限幅放大電路電連接。

14、所述限幅放大電路包括：第三三極管，第三三極管的基極與第三變壓器的次級線圈的一端電連接，第三三極管的發射級串聯第十一電阻后接地，第十二電容并聯在第十一電阻上，第三三極管的集電極串聯第十電阻后與12v電源連接，12v電源串聯第十二電阻后分別與第三變壓器的次級線圈的另一端和第十三電阻的一端電連接，第十三電阻的另一端接地；第三三極管的集電極連接輸出端口。

15、由于采用如上所述的技術方案，本發明具有如下優越性：

16、本發明提供的一種高精度定時電路，實現了定時電路的數字化改造，提升了設備的可靠性；系統工作穩定性更高，檢查調試更加方便，受環境因素影響小；拓寬了設備技術保障的方法，解決了備件緊缺的問題，進一步提高了裝備的應用效能。

技術特征：

1.一種高精度定時電路，其特征在于：包括正弦信號發生電路、初級放大電路和調諧放大電路及限幅放大電路；

2.根據權利要求1所述的高精度定時電路，其特征在于：所述正弦信號發生電路包括單片機、dds器件、有源晶振、低通濾波器、寬帶放大器和穩壓電源；所述單片機將數據信號和控制信號輸送給dds器件，dds器件的輸出信號依次經過低通濾波器和寬帶放大器后輸出正弦信號；所述有源晶振為dds器件提供固定頻率，所述穩壓電源為單片機、dds器件、有源晶振、低通濾波器和寬帶放大器供電，所述正弦信號發生電路輸出正弦信號幅度為5v。

3.根據權利要求2所述的高精度定時電路，其特征在于：所述有源晶振為125mhz；單片機的型號為at89s52；dds器件的型號是ad9850；低通濾波器用來濾除雜散和諧波信號；寬帶放大器作用是功率放大；穩壓電源提供5v和6v兩種電源，其中，5v電源為at89s52、ad9850、125mhz有源晶振供電，6v電源為低通濾波器、寬帶放大器供電。

4.根據權利要求2所述的高精度定時電路，其特征在于：所述初級放大電路包括：第一三極管、偏置電路、第一變壓器、12v電源、第一濾波電路、24v電源、第二濾波電路、初級放大電路輸出端口和波形檢測端口；

5.根據權利要求2所述的高精度定時電路，其特征在于：所述調諧放大電路包括：第二三極管、第二變壓器、第三變壓器、24v電源和第二濾波電路；

6.根據權利要求5所述的高精度定時電路，其特征在于：所述限幅放大電路包括：第三三極管，第三三極管的基極與第三變壓器的次級線圈的一端電連接，第三三極管的發射級串聯第十一電阻后接地，第十二電容并聯在第十一電阻上，第三三極管的集電極串聯第十電阻后與12v電源連接，12v電源串聯第十二電阻后分別與第三變壓器的次級線圈的另一端和第十三電阻的一端電連接，第十三電阻的另一端接地；第三三極管的集電極連接輸出端口。

技術總結
一種高精度定時電路，包括正弦信號發生電路、初級放大電路和調諧放大電路及限幅放大電路；實現了定時電路的數字化改造，提升了設備的可靠性；系統工作穩定性更高，檢查調試更加方便，受環境因素影響小；拓寬了設備技術保障的方法，解決了備件緊缺的問題，進一步提高了裝備的應用效能。

技術研發人員：宋林濤,楊沛,周志增,顧榮軍,姚遠,王鵬,張新鋒,梁譯文,李卓宇,祝梁,涂文勝,惠志紅,王星
受保護的技術使用者：中國人民解放軍63889部隊
技術研發日：20240715
技術公布日：2025/4/28
