本申請涉及檢測設備的領域，尤其是涉及一種功率放大器。

背景技術：

1、功率放大器是指在給定了失真率條件下，能產生最大功率輸出以驅動某一負載(例如揚聲器)的放大器。功率放大器具有頻率響應范圍寬，輸出波形失真小；低阻，高阻輸出種工作方式；具有輸出電壓、電流指示；可調節的1a～38a輸出電流限制功能；與模態激振器配合使用可作為振動試驗的大功率激振源。

2、功率放大器在進行持續高效率的工作時，功率放大器內部會產生大量熱量，當功率放大器內部的溫度超過安全溫度的時候，功率放大器內部的元器件則會長時間處于高溫的環境下，當內部的元器件長時間處于高溫環境下，容易出現內部元器件燒毀的情況，從而影響功率放大器的正常使用。

技術實現思路

1、為了能夠在功率放大器內部溫度超過安全溫度時快速對功率放大器內部進行降溫，本申請提供一種功率放大器。

2、本申請提供的功率放大器采用如下的技術方案：

3、一種功率放大器，包括有內部中空的殼體，所述殼體的底端設置有支撐結構，通過所述支撐結構從而使殼體的底端懸空；

4、所述殼體的頂壁上開設有散熱出風口，所述殼體的頂壁內側設置有第一封閉門，所述第一封閉門滑動連接在所述殼體的頂壁上，所述第一封閉門移動至與散熱出風口相對時，所述第一封閉門將所述散熱出風口封閉；

5、所述殼體的底壁上開設有散熱進風口，所述殼體的底壁內設置有第二封閉門，所述第二封閉門滑動連接在所述殼體的底壁上，所述第二封閉門移動至與散熱進風口相對時，所述第二封閉門將所述散熱進風口封閉；

6、所述殼體的內部設置有同時控制第一封閉門和第二封閉門移動的啟閉機構。

7、通過采用上述技術方案，當殼體內部的溫度超過安全溫度的時候，啟閉機構同時控制第一封閉門和第二封閉門進行移動，使第一封閉門與散熱出風口處于錯位狀態，第二封閉門與散熱進風口處于錯位狀態，此時散熱進風口和散熱出風口均處于打開狀態，殼體內部的熱空氣則能夠通過散熱出風口快速排出，外界的空氣則能夠快速的通過散熱進氣口補入到殼體的內部，實現殼體內部溫度快速下降的目的。

8、可選的，所述啟閉機構包括有固定在殼體內部的第一引導管和第二引導管；

9、所述第一引導管內滑動連接有第一鏈條，所述第一鏈條與所述第一封閉門固定，所述第一鏈條在所述第一引導管內移動時，所述第一封閉門移動；

10、所述第二引導管內滑動連接有第二鏈條，所述第二鏈條與所述第二封閉門固定，所述第二鏈條在所述第二引導管內移動時，所述第二封閉門移動；

11、所述第一引導管和第二引導管之間設置有驅動組件，所述驅動組件與第一鏈條和第二鏈條均嚙合從而同時帶動第一鏈條和第二鏈條進行移動。

12、通過采用上述技術方案，啟動驅動組件，使第一鏈條在第一引導管的內部進行移動，第二鏈條在第二引導管的內部進行移動，以此來使第一鏈條拉動第一封閉門進行移動，第二鏈條拉動第二封閉門進行移動，實現散熱出風口和散熱進風口的同時打開。

13、可選的，所述驅動組件包括有轉動連接在殼體內部的驅動軸以及用于驅動所述驅動軸轉動的驅動電機，所述驅動軸上固定有第一鏈輪和第二鏈輪，所述第一鏈輪與第一鏈條相嚙合，所述第二鏈輪與所述第二鏈條相嚙合。

14、通過采用上述技術方案，第一鏈輪和第一鏈條嚙合，第二鏈輪與第二鏈條相嚙合，其具有傳動穩定的優勢，確保第一鏈條能夠穩定的進行移動。

15、可選的，所述驅動電機位于殼體的外側。

16、通過采用上述技術方案，驅動電機安裝在殼體的外側，能夠使驅動電機在開啟過程中所產生的熱量直接排放到殼體的外面，同時不占用殼體的內部空間。

17、可選的，所述支撐結構包括位于殼體前端兩角處的第一支腿和位于殼體后端兩端處的第二支腿，所述第一支腿的長度相較第二支腿的長度長。

18、通過采用上述技術方案，使殼體放置在桌面上的時候呈傾斜狀態，從而便于工作人員在殼體的前端面上進行操作。

19、可選的，所述殼體的側壁上開設有散熱孔。

20、通過采用上述技術方案，當殼體內部的溫度沒有超過安全溫度的時候，可以僅通過散熱孔進行散熱。

21、可選的，所述散熱出風口和散熱進風口處均設置有防塵網。

22、通過采用上述技術方案，防塵網能夠阻擋殼體外側的灰塵進入到殼體的內部。

23、可選的，所述散熱進風口處安裝有散熱風扇，所述散熱風扇像所述殼體的內部吹風。

24、通過采用上述技術方案，通過散熱風扇能夠加快進入到殼體內部的空氣的流速，使空氣能夠快速的流過殼體的內部，從而快速的將殼體內部的熱量帶走，加快殼體內部溫度下降的速度。

25、綜上所述，本申請包括以下至少一種有益技術效果：

26、1.當殼體內部的溫度超過安全溫度的時候，啟閉機構同時控制第一封閉門和第二封閉門進行移動，使第一封閉門與散熱出風口處于錯位狀態，第二封閉門與散熱進風口處于錯位狀態，此時散熱進風口和散熱出風口均處于打開狀態，殼體內部的熱空氣則能夠通過散熱出風口快速排出，外界的空氣則能夠快速的通過散熱進氣口補入到殼體的內部，實現殼體內部溫度快速下降的目的；

27、2.通過散熱風扇能夠加快進入到殼體內部的空氣的流速，使空氣能夠快速的流過殼體的內部，從而快速的將殼體內部的熱量帶走，加快殼體內部溫度下降的速度。

技術特征：

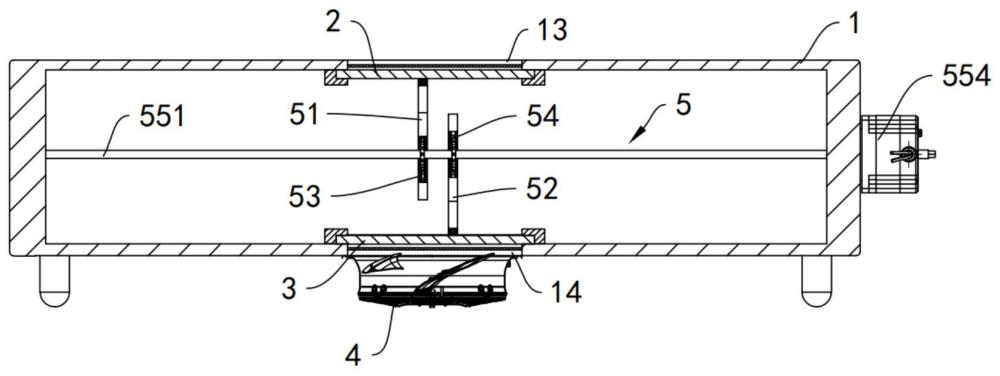

1.一種功率放大器，包括有內部中空的殼體(1)，其特征在于：所述殼體(1)的底端設置有支撐結構，通過所述支撐結構從而使殼體(1)的底端懸空；

2.根據權利要求1所述的一種功率放大器，其特征在于：所述啟閉機構(5)包括有固定在殼體(1)內部的第一引導管(51)和第二引導管(52)；

3.根據權利要求2所述的一種功率放大器，其特征在于：所述驅動組件(55)包括有轉動連接在殼體(1)內部的驅動軸(551)以及用于驅動所述驅動軸(551)轉動的驅動電機(554)，所述驅動軸(551)上固定有第一鏈輪(552)和第二鏈輪(553)，所述第一鏈輪(552)與第一鏈條(53)相嚙合，所述第二鏈輪(553)與所述第二鏈條(54)相嚙合。

4.根據權利要求3所述的一種功率放大器，其特征在于：所述驅動電機(554)位于殼體(1)的外側。

5.根據權利要求1所述的一種功率放大器，其特征在于：所述支撐結構包括位于殼體(1)前端兩角處的第一支腿(11)和位于殼體(1)后端兩端處的第二支腿(12)，所述第一支腿(11)的長度相較第二支腿(12)的長度長。

6.根據權利要求1所述的一種功率放大器，其特征在于：所述殼體(1)的側壁上開設有散熱孔(15)。

7.根據權利要求1所述的一種功率放大器，其特征在于：所述散熱出風口(13)和散熱進風口(14)處均設置有防塵網(6)。

8.根據權利要求1所述的一種功率放大器，其特征在于：所述散熱進風口(14)處安裝有散熱風扇(4)，所述散熱風扇(4)像所述殼體(1)的內部吹風。

技術總結
本申請涉及一種功率放大器，屬于檢測設備領域，包括有內部中空的殼體，殼體的底端設置有支撐結構，通過支撐結構從而使殼體的底端懸空；殼體的頂壁上開設有散熱出風口，殼體的頂壁內側設置有第一封閉門，第一封閉門滑動連接在殼體的頂壁上，第一封閉門移動至與散熱出風口相對時，第一封閉門將散熱出風口封閉；殼體的底壁上開設有散熱進風口，殼體的底壁內設置有第二封閉門，第二封閉門滑動連接在殼體的底壁上，第二封閉門移動至與散熱進風口相對時，第二封閉門將散熱進風口封閉；殼體的內部設置有同時控制第一封閉門和第二封閉門移動的啟閉機構。本申請具有能夠在功率放大器內部溫度超過安全溫度時快速對功率放大器內部進行降溫的效果。

技術研發人員：岳紅斌,秦志剛
受保護的技術使用者：揚州創聯測控設備有限公司
技術研發日：20240723
技術公布日：2025/4/28
