實施例總體上涉及一種顯示設備。更具體地，本發明構思的實施例涉及一種其中作為非顯示區域的外圍區域的寬度減小的顯示設備。

背景技術：

1、最近，隨著技術的改進，已經生產了具有更小尺寸、更輕重量和優異性能的顯示產品。傳統的陰極射線管（crt）電視具有在性能和價格的方面的許多優點而已經廣泛地用于顯示設備。然而，近來，諸如等離子體顯示設備、液晶顯示設備和有機發光二極管顯示設備的顯示設備已經受到關注，所述顯示設備克服了crt在小型化或便攜性的方面的弱點，并且具有諸如小型化、輕重量和低功耗的優點。

2、顯示設備包括用于顯示圖像的顯示區域和作為在顯示區域周圍的非顯示區域的外圍區域。在這種情況下，已經致力于減小外圍區域的寬度。

技術實現思路

1、技術問題

2、實施例提供了一種其中作為非顯示區域的外圍區域的寬度減小的顯示設備。

3、技術方案

4、根據實施例，包括用于顯示圖像的顯示區域和作為非顯示區域的外圍區域的顯示設備可以包括：基體基底；第一數據線，在基體基底上設置在顯示區域中；第一連接線，在基體基底上至少部分地設置在顯示區域中并且通過連接接觸孔電連接到第一數據線；數據墊，設置在外圍區域中；以及第一數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中，并且電連接到第一連接線和數據墊。

5、在實施例中，基體基底可以是柔性基底。此外，顯示設備還可以包括彎曲區域，彎曲區域設置在數據墊與顯示區域之間并且在與顯示區域的邊緣平行的第一方向上延伸。此外，第一數據蜘蛛線可以設置在彎曲區域與顯示區域之間的外圍區域中，并且可以在與第一方向垂直的第二方向上線性地延伸。

6、在實施例中，彎曲區域在第一方向上的長度可以比顯示區域在第一方向上的長度小。

7、在實施例中，顯示設備還可以包括：多條數據線，在基體基底上設置在顯示區域中并且平行于第一數據線延伸；以及多條數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中，分別電連接到多條數據線，并且平行于第一數據蜘蛛線延伸。此外，第一數據蜘蛛線和多條數據蜘蛛線兩者可以在第二方向上延伸。

8、在實施例中，連接接觸孔可以設置在外圍區域中。

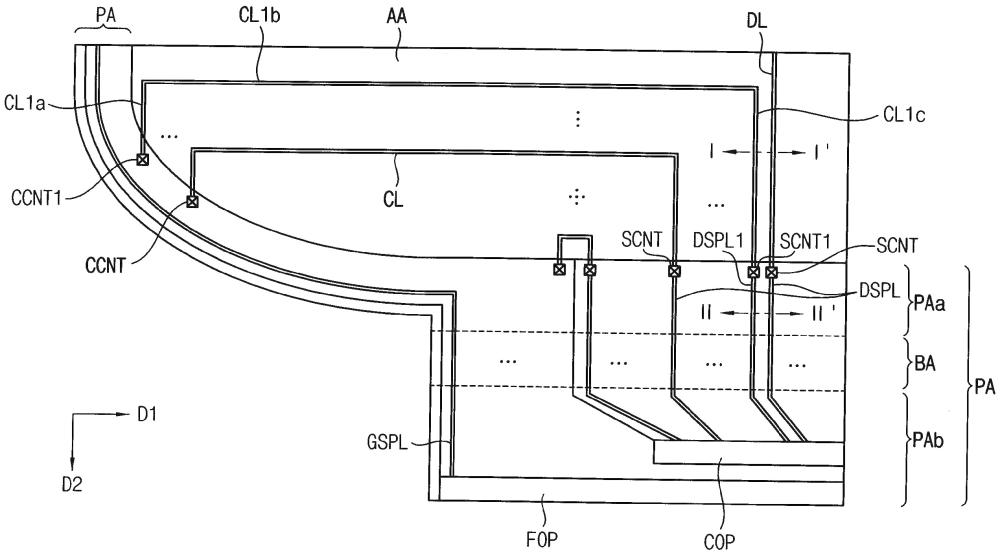

9、在實施例中，第一數據線可以在與第一方向垂直的第二方向上延伸。此外，第一連接線可以包括在第二方向上延伸的第一部分、連接到第一部分并且在第一方向上延伸的第二部分以及與第一部分平行的第三部分。

10、在實施例中，連接接觸孔可以設置在顯示區域中。

11、在實施例中，顯示設備還可以包括第二數據線，第二數據線在基體基底上設置在顯示區域中，同時與第一數據線相鄰。此外，第一數據線和第二數據線可以在外圍區域中彼此連接并且電連接到第一連接線。

12、在實施例中，顯示設備還可以包括與第一數據線平行并且在第一方向上順序地布置的第n-1數據線、第n數據線和第n+1數據線。此外，電連接到第n數據線的第n墊、電連接到第n-1數據線的第n-1墊、電連接到第n+1數據線的第n+1墊以及電連接到第一數據線的第一墊可以在數據墊中沿第一方向設置。

13、在實施例中，顯示設備還可以包括：第n-1連接線，在基體基底上至少部分地設置在顯示區域中并且通過連接接觸孔電連接到第n-1數據線；第n-1數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中并且電連接到第n-1連接線和數據墊；第n數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中并且電連接到第n數據線和數據墊；以及第n+1數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中并且電連接到第n+1數據線和數據墊。

14、在實施例中，外圍區域可以包括與顯示區域的左側相鄰的左外圍區域、與顯示區域的右側相鄰的右外圍區域、與顯示區域的上側相鄰的上外圍區域以及與顯示區域的下側相鄰的下外圍區域。此外，數據墊可以設置在下外圍區域中。

15、在實施例中，顯示設備還可以包括電連接到第一數據線的薄膜晶體管、電連接到薄膜晶體管的第一電極、設置在第一電極之上的第二電極以及設置在第一電極與第二電極之間的發光層。

16、在實施例中，顯示設備還可以包括與第一連接線疊置的屏蔽電極。此外，第一電力或第二電力可以被施加到屏蔽電極。

17、在實施例中，第一連接線和第一數據蜘蛛線可以通過形成在外圍區域中的蜘蛛接觸孔彼此連接。

18、根據實施例，顯示設備可以包括：基體基底；薄膜晶體管，設置在基體基底上；第一數據線，電連接到薄膜晶體管；第一連接線，電連接到第一數據線；第一絕緣層，設置在第一數據線與第一連接線之間并且具有第一數據線和第一連接線通過其彼此連接的第一連接接觸孔；以及屏蔽電極，與第一連接線疊置。

19、在實施例中，薄膜晶體管可以包括設置在基體基底上的有源圖案和與有源圖案疊置的柵電極。此外，顯示設備還可以包括第一數據蜘蛛線，第一數據蜘蛛線形成在與柵電極相同的層上并且電連接到第一連接線。

20、在實施例中，屏蔽電極可以設置在薄膜晶體管與第一連接線之間。

21、在實施例中，屏蔽電極可以與第一數據線疊置。

22、在實施例中，顯示設備還可以包括與第一數據線相鄰并且平行于第一數據線延伸的第二數據線。此外，第一數據線和第二數據線可以電連接到第一連接線。此外，屏蔽電極可以與第一數據線和第二數據線疊置。

23、根據實施例，顯示設備可以包括：基體基底；第一數據線和第二數據線，設置在基體基底上；第一連接線，通過接觸孔連接到第一數據線；第一數據蜘蛛線，通過接觸孔連接到第一連接線；第二數據蜘蛛線，通過接觸孔連接到第二數據線；以及數據墊，電連接到第一數據蜘蛛線和第二數據蜘蛛線并且連接到數據驅動芯片。

24、有益效果

25、因此，根據實施例的顯示設備可以包括用于顯示圖像的顯示區域和作為非顯示區域的外圍區域。顯示設備可以包括：基體基底；第一數據線，在基體基底上設置在顯示區域中；第一連接線，在基體基底上至少部分地設置在顯示區域中并且通過連接接觸孔電連接到第一數據線；數據墊，設置在外圍區域中；以及第一數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中并且電連接到第一連接線和數據墊。由于第一連接線設置在除了外圍區域之外的顯示區域中，因此可以實現其中外圍區域的寬度減小以減小作為非顯示區域的邊框部分的顯示設備。

26、然而，本發明構思的效果不限于此。因此，在不脫離本發明構思的精神和范圍的情況下，可以擴展本發明構思的效果。

技術特征：

1.一種顯示設備，所述顯示設備包括用于顯示圖像的顯示區域和作為非顯示區域的外圍區域，所述顯示設備包括：

2.根據權利要求1所述的顯示設備，其中，所述第二連接接觸孔在所述顯示區域中在所述第一方向上與所述第一連接接觸孔相鄰。

3.根據權利要求1所述的顯示設備，其中，所述第一連接線通過第一蜘蛛接觸孔電連接到所述第一數據蜘蛛線，并且所述第二連接線通過第二蜘蛛接觸孔電連接到所述第二數據蜘蛛線。

4.根據權利要求3所述的顯示設備，其中，所述第二蜘蛛接觸孔在所述外圍區域中在所述第一方向上與所述第一蜘蛛接觸孔相鄰。

5.根據權利要求1所述的顯示設備，其中，所述基體基底是柔性基底，

6.根據權利要求5所述的顯示設備，其中，所述彎曲區域在所述第一方向上的長度小于所述顯示區域在所述第一方向上的長度。

7.根據權利要求1所述的顯示設備，其中，所述第一數據線和所述第二數據線中的每條在與所述第一方向垂直的第二方向上延伸，并且

8.根據權利要求7所述的顯示設備，其中，所述第一連接線的所述第一部分電連接到所述第一數據蜘蛛線，并且所述第一連接線的所述第二部分電連接到所述第一數據線，并且

9.根據權利要求1所述的顯示設備，其中，所述外圍區域包括與所述顯示區域的左側相鄰的左外圍區域、與所述顯示區域的右側相鄰的右外圍區域、與所述顯示區域的上側相鄰的上外圍區域、以及與所述顯示區域的下側相鄰的下外圍區域，并且

10.根據權利要求1所述的顯示設備，所述顯示設備還包括：

技術總結
本顯示設備包括顯示區域和作為非顯示區域的外圍區域。顯示設備包括：基體基底；第一數據線，在基體基底上位于顯示區域中；第二數據線，在基體基底上位于顯示區域中，在第一方向上與第一數據線相鄰；第一連接線，部分地設置在顯示區域中，通過第一連接接觸孔電連接到第一數據線；第二連接線，部分地設置在顯示區域中，通過第二連接接觸孔電連接到第二數據線；數據墊，設置在外圍區域中，電連接到數據驅動芯片；第一數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中，電連接到第一連接線和數據墊；以及第二數據蜘蛛線，設置在數據墊與顯示區域之間的外圍區域中，電連接到第二連接線和數據墊，同時在第一方向上與第一數據蜘蛛線相鄰。

技術研發人員：趙承奐,崔鍾炫,樸注燦
受保護的技術使用者：三星顯示有限公司
