本技術涉及食品加工，特別是指一種面團整形裝置。

背景技術：

1、在日常生活中，制作面點的時候，通常采用人工手動整理面團，將面團揉制成一個團狀擱置一段時間，面團與空氣接觸一段時間自動發面，最后可以加工成面點的形狀。隨著自動加工廠的發展，工廠通過機器統一制作面團，然后統一進行整形，最后發送至加工機器中加工成面點的形狀。

2、現有的整形機器給面團整形的時候，將揉搓好的面團切成重量相等的塊狀，整形裝置的機械結構對面塊進行揉搓，最終形成橢圓團狀，再放置于輸送帶上并輸送至下一個工位，在揉搓的過程中，機械機構反復重復同一個動作，頻繁的機械摩擦存在較大的機械磨損，機械結構長時間會產生噪音并松動，不利于長期使用。

技術實現思路

1、本實用新型提出一種面團整形裝置，以解決現有的面團整形裝置的機械機構反復重復同一個動作，頻繁的機械摩擦存在較大的機械磨損，不利于長期使用的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：

3、一種面團整形裝置，包括第一支撐架，所述第一支撐架的一側設置有第二支撐架，所述第一支撐架與第二支撐架的頂端固定有面塊輸送臺，所述面塊輸送臺的頂部開設有排料口，所述第二支撐架的一側設置有盛接組件，所述盛接組件包括固定在第二支撐架外壁的安裝架，所述安裝架的一側設置有可轉動的容器，所述第一支撐架的一側設置有可橫向移動的擠壓機構，所述擠壓機構包括承壓管，所述承壓管的頂部螺紋旋接有頂蓋，所述承壓管的內部設置有安裝環，所述安裝環的內部設置有擠壓件，所述頂蓋的頂部連接有導管，且導管的延伸端連接有氣泵；

4、所述承壓管的底端可與容器的頂端緊密貼合。

5、優選的，所述容器的外壁設置有轉軸，所述安裝架的外壁設置有伺服電機，所述伺服電機的輸出軸與轉軸相連接。

6、優選的，所述第一支撐架的一側設置有推動件，所述推動件的伸縮端連接有安裝板，所述承壓管貫穿安裝板，并固定于安裝板上。

7、優選的，所述推動件推動安裝板橫向移動并可帶動導管發生彎曲形變，所述導管為軟結構。

8、優選的，所述承壓管的外壁對稱開設有兩個螺紋孔，所述安裝環的外壁對稱開設有與螺紋孔對應的螺孔，所述安裝環與承壓管之間連接有緊固螺栓。

9、優選的，所述盛接組件的下方還設置有導向組件，所述導向組件包括固定在第二支撐架外壁的支撐桿，所述支撐桿的端部設置有導向板。

10、優選的，所述導向組件的下方設置有輸送機，所述導向板的底端朝向輸送機的頂面。

11、在上述技術方案中，本實用新型提供的技術效果和優點：

12、(1)設置有擠壓機構，擠壓機構與容器配合后，在外部壓力作用下，內部的擠壓件受到空氣擠壓后向下彎曲形變，在形變過程中擠壓位于容器中的面塊，從而將面塊擠壓與容器內壁貼合的圓團狀，相較于傳統的機械結構揉搓整形，采用擠壓機構對面塊整形，整形速度更快，沒有摩擦磨損，使用壽命更長，后期維護更換配件更易于操作。

13、(2)在容器的下方設置導向組件，面塊經過整形后形成面團后，容器帶動面團翻轉向下送出，面團落在導向組件的導向板上，自由向下滑落至輸送機，在導向板的過渡作用下，面團不會重力向下掉落而發生變形。

技術特征：

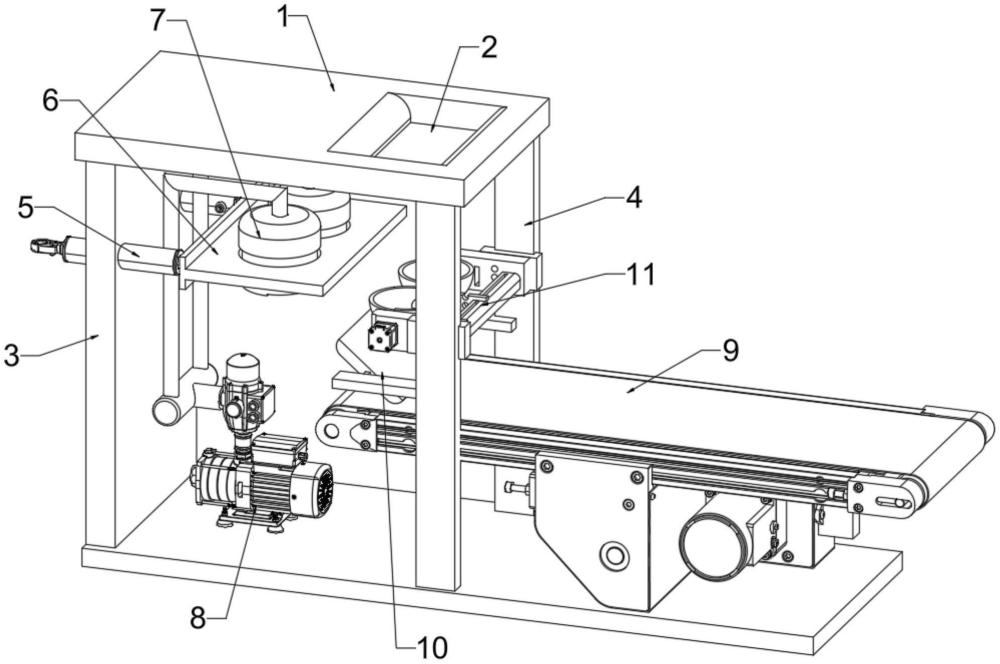

1.一種面團整形裝置，包括第一支撐架(3)，所述第一支撐架(3)的一側設置有第二支撐架(4)，所述第一支撐架(3)與第二支撐架(4)的頂端固定有面塊輸送臺(1)，所述面塊輸送臺(1)的頂部開設有排料口(2)，其特征在于：所述第二支撐架(4)的一側設置有盛接組件(11)，所述盛接組件(11)包括固定在第二支撐架(4)外壁的安裝架(113)，所述安裝架(113)的一側設置有可轉動的容器(111)，所述第一支撐架(3)的一側設置有可橫向移動的擠壓機構(7)，所述擠壓機構(7)包括承壓管(73)，所述承壓管(73)的頂部螺紋旋接有頂蓋(72)，所述承壓管(73)的內部設置有安裝環(74)，所述安裝環(74)的內部設置有擠壓件(75)，所述頂蓋(72)的頂部連接有導管(71)，且導管(71)的延伸端連接有氣泵(8)；

2.根據權利要求1所述的一種面團整形裝置，其特征在于：所述容器(111)的外壁設置有轉軸，所述安裝架(113)的外壁設置有伺服電機(112)，所述伺服電機(112)的輸出軸與轉軸相連接。

3.根據權利要求1所述的一種面團整形裝置，其特征在于：所述第一支撐架(3)的一側設置有推動件(5)，所述推動件(5)的伸縮端連接有安裝板(6)，所述承壓管(73)貫穿安裝板(6)，并固定于安裝板(6)上。

4.根據權利要求3所述的一種面團整形裝置，其特征在于：所述推動件(5)推動安裝板(6)橫向移動并可帶動導管(71)發生彎曲形變，所述導管(71)為軟結構。

5.根據權利要求1所述的一種面團整形裝置，其特征在于：所述承壓管(73)的外壁對稱開設有兩個螺紋孔，所述安裝環(74)的外壁對稱開設有與螺紋孔對應的螺孔，所述安裝環(74)與承壓管(73)之間連接有緊固螺栓(76)。

6.根據權利要求1所述的一種面團整形裝置，其特征在于：所述盛接組件(11)的下方還設置有導向組件(10)，所述導向組件(10)包括固定在第二支撐架(4)外壁的支撐桿(101)，所述支撐桿(101)的端部設置有導向板(102)。

7.根據權利要求6所述的一種面團整形裝置，其特征在于：所述導向組件(10)的下方設置有輸送機(9)，所述導向板(102)的底端朝向輸送機(9)的頂面。

技術總結
本技術涉及食品加工技術領域，且公開了一種面團整形裝置，包括第一支撐架，所述第一支撐架的一側設置有第二支撐架，所述第一支撐架與第二支撐架的頂端固定有面塊輸送臺，所述第二支撐架的一側設置有盛接組件，所述盛接組件包括固定在第二支撐架外壁的安裝架，所述安裝架的一側設置有可轉動的容器，所述第一支撐架的一側設置有可橫向移動的擠壓機構，所述擠壓機構包括承壓管，所述承壓管的內部設置有安裝環；本技術通過設置的擠壓機構，在外部壓力作用下，內部的擠壓件受到空氣擠壓后向下彎曲形變，在形變過程中擠壓位于容器中的面塊，整形速度更快，沒有摩擦磨損，使用壽命更長，后期維護更換配件更易于操作。

技術研發人員：楊建
受保護的技術使用者：固始風吹麥浪食品有限公司
技術研發日：20240725
技術公布日：2025/4/28
