本發明屬于醫療器械，具體是指一種骨科骨折微創固定加固裝置。

背景技術：

1、微創骨折內固定治療手術是一種通過小切口或經皮穿刺的方式，將固定裝置植入體內以穩定骨折部位的方法，具有創傷小、恢復快的特點。常用的內固定裝置包括鋼板、螺釘、髓內釘?shù)?。選擇哪種裝置取決于骨折的類型和位置。固定裝置通過提供機械支持，幫助骨折斷端保持在正確的位置，以促進愈合，為了達到固定作用，不容易對傷口造成感染，通常將固定器放置于骨折部位稍遠的位置，當受傷位置發生在肢體的偏上或者偏下端時，靠近關節處，為了方便固定，導致肢體整體被限制，大大的影響患者的體感。

技術實現思路

1、針對上述情況，本發明提供了一種骨科骨折微創固定加固裝置，通過提出的支撐角度調節固定裝置中提出的棘輪外環和棘輪內環之間的旋轉配合，利用棘輪輪齒之間的限制旋轉方向的物理特性，輔助骨折部位的位置固定，在減輕肢體受傷部位負擔、促進恢復的同時，有效地限制肢體受傷部位的活動范圍，促進傷口愈合，與傳統的頸部吊帶相比，患者的體驗感更加舒適，對于跨關節的骨折固定，選擇患者自身較為舒適的肢體角度進行固定。

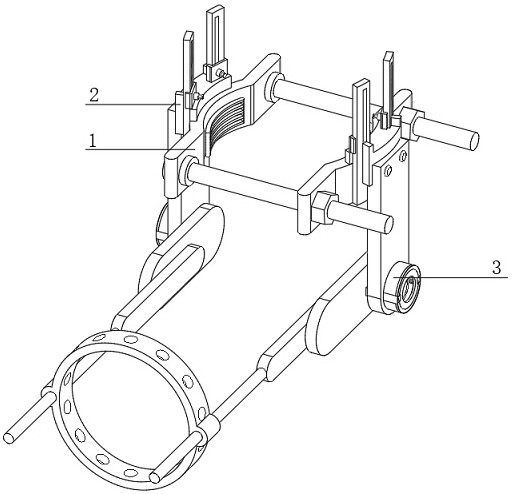

2、本發明采取的技術方案如下：本發明提出了一種骨科骨折微創固定加固裝置，包括固定夾持裝置、貼合滑行構件、支撐角度調節固定裝置和通電解鎖構件，所述貼合滑行構件與固定夾持裝置穿插滑行布置，所述支撐角度調節固定裝置與固定夾持裝置固接，所述通電解鎖構件與支撐角度調節固定裝置穿插卡合，所述固定夾持裝置包括固定夾板件、滑行導件和穿插連接件，所述滑行導件固接設于固定夾板件的外壁上，所述穿插連接件與固定夾板件穿插布置。

3、進一步地，所述固定夾持裝置設有兩組，每組所述固定夾持裝置內設有兩件固定夾板件，每件所述固定夾板件固接設有兩件滑行導件，每組所述固定夾持裝置內設有兩件穿插連接件，兩件所述穿插連接件穿插固定兩件固定夾板件，所述固定夾板件的兩端部開設有連接開孔，所述固定夾板件的內壁固接設有連接短軸，所述連接短軸的支出端固接設有接觸墊板，所述接觸墊板上自上而下呈線性陣列狀開設有透氣孔洞。

4、作為優選地，所述滑行導件包括豎向滑行導片，所述豎向滑行導片上貫穿開設有滑行導槽，所述豎向滑行導片的內壁上呈線性陣列狀分布設有內壁齒，所述穿插連接件包括連接螺栓和鎖緊螺母，所述連接螺栓穿插在連接開孔內，所述鎖緊螺母與連接螺栓通過螺紋配合連接。

5、作為本發明的進一步優選，所述貼合滑行構件包括滑行主體件和頂部固定件，所述頂部固定件固接設于滑行主體件的頂部，所述滑行主體件包括內壁滑行塊、中間連接塊和外壁滑行塊，所述中間連接塊固接設于內壁滑行塊和外壁滑行塊之間，所述內壁滑行塊的內壁貼合豎向滑行導片的內壁滑行，所述外壁滑行塊的內壁貼合豎向滑行導片的外壁滑行，所述中間連接塊在兩片豎向滑行導片之間滑行，所述外壁滑行塊的外壁上固接設有連接栓。

6、進一步地，所述頂部固定件包括主體連接件和貼合構件，所述貼合構件與主體連接件穿插布置，所述主體連接件包括耳狀凸塊、穿插螺栓和旋緊螺母，所述穿插螺栓的一端端部與耳狀凸塊的內壁固接，所述旋緊螺母與穿插螺栓通過螺紋配合連接，本發明裝置中提出的貼合滑行構件與固定夾持裝置和支撐角度調節固定裝置相連接，通過一側的頂部固定件在滑行導件內進行上下的移動，使得同一側的滑行主體件帶動支撐角度調節裝置發生高度的微小變換，提升裝置本身的靈活性，在前期通過對各個零部件之間的調節，使得患者在后續的恢復階段維持舒適角度，避免因構件之間的角度不適發生拉扯，對患者的恢復進度造成不利影響。

7、作為優選地，所述貼合構件包括貼合板，所述貼合板上開設有板孔洞，所述貼合板通過板孔洞穿插在穿插螺栓上，所述旋緊螺母設于貼合板的背面，所述貼合板的內壁固接設有貼合齒，所述貼合齒與內壁齒尺寸卡合，本發明裝置中提出的貼合板隨著主體連接件，沿著豎向滑行導片進行上下的移動，隨著鎖緊螺母通過旋緊的方式對連接螺栓的進行旋緊連接，鎖緊螺母推動貼合板貼合豎向滑行導片，貼合齒與內壁齒進行卡合，以此方式固定貼合構件和滑行導件之間的高度，將貼合滑行構件與固定夾持裝置進行相對高度的固定。

8、作為本發明的進一步優選，所述支撐角度調節固定裝置包括固接支撐件和角度旋轉件，所述固接支撐件與角度旋轉件呈穿插布置，所述固接支撐件包括豎向支撐板、安置孔洞、棘輪外環、支撐彈簧、遮擋環板和包裹環，所述豎向支撐板的上端部貫穿開設有連接孔洞，所述連接栓穿插設于連接孔洞內，所述連接栓與豎向支撐板固接，所述豎向支撐板的底部貫穿開設有安置孔洞，所述安置孔洞內固接設有橫向滑槽，所述棘輪外環設于安置孔洞內，所述棘輪外環兩側固接設有橫向滑塊，所述橫向滑塊在橫向滑槽滑行。

9、進一步地，所述棘輪外環的朝外面與支撐彈簧的一端端部固接，所述遮擋環板固接設于橫向滑槽的朝外端部，所述支撐彈簧固接設于棘輪外環外壁與遮擋環板內壁之間，所述遮擋環板上貫穿開設有穿插孔洞，所述穿插孔洞與橫向滑槽聯通，所述包裹環包裹設于遮擋環板的外部，所述包裹環的固接設于豎向支撐板外壁和遮擋環板內壁之間。

10、作為優選地，所述角度旋轉件包括棘輪內環、固接軸、旋轉板、延展板、支撐主軸和骨釘連接件，所述棘輪內環固接設于固接軸一端的外部，所述固接軸的另一端端部與旋轉板外面固接，所述棘輪外環與棘輪內環呈同圓心布置，所述棘輪內環的輪齒與棘輪外環的輪齒相卡合，所述旋轉板的一端端部與延展板固接，所述延展板的另一端端部與支撐主軸固接，所述支撐主軸的支出端固接設有骨釘連接件，所述骨釘連接件包括骨釘固定環，所述骨釘固定環上呈圓周狀貫穿開設有骨釘穿插孔，本發明裝置中提出的棘輪內環與棘輪外環的輪齒嚙合，利用棘輪自身的特性，保證棘輪內環在棘輪外環內呈單方向的角度旋轉，對反方向的旋轉力進行限制，以此方式進行角度的鎖定，有效地限制患者的活動范圍。

11、作為本發明的進一步優選，所述通電解鎖構件包括拖拽桿、連接桿軸和控制電板件，所述連接桿軸固接設于拖拽桿的兩端端部，所述連接桿軸的支出端端部固接設有通電吸附前端，所述控制電板件與連接桿軸固接，所述通電吸附前端在通電的情況下吸附棘輪外環，所述控制電板件與通電吸附前端電連接，本發明裝置中提出的棘輪外環通過與自身橫向滑塊的固接，保證棘輪外環與豎向支撐板的連接孔洞卡合連接，并且棘輪外環在連接孔洞內進行有效的滑行，橫向滑塊在橫向滑槽內進行滑行，當需要將支撐角度調節固定裝置進行角度調節復位時，通電解鎖構件通電，通電吸附前端穿插至遮擋環板的穿插孔洞內，對棘輪外環進行吸附后向外進行拖拽，解除棘輪外環對棘輪內環進行的限制，解除豎向支撐板和旋轉板之間形成的角度限制，方便醫患對支撐角度調節固定裝置進行重新調節。

12、采用上述結構本發明取得的有益效果如下：

13、（1）、本發明裝置中提出的貼合滑行構件與固定夾持裝置和支撐角度調節固定裝置相連接，通過一側的頂部固定件在滑行導件內進行上下的移動，使得同一側的滑行主體件帶動支撐角度調節裝置發生高度的微小變換，提升裝置本身的靈活性，在前期通過對各個零部件之間的調節，使得患者在后續的恢復階段維持舒適角度，避免因構件之間的角度不適發生拉扯，對患者的恢復進度造成不利影響；

14、（2）、本發明裝置中提出的貼合板隨著主體連接件，沿著豎向滑行導片進行上下的移動，隨著鎖緊螺母通過旋緊的方式對連接螺栓的進行旋緊連接，鎖緊螺母推動貼合板貼合豎向滑行導片，貼合齒與內壁齒進行卡合，以此方式固定貼合構件和滑行導件之間的高度，將貼合滑行構件與固定夾持裝置進行相對高度的固定；

15、（3）、本發明裝置中提出的棘輪內環與棘輪外環的輪齒嚙合，利用棘輪自身的特性，保證棘輪內環在棘輪外環內呈單方向的角度旋轉，對反方向的旋轉力進行限制，以此方式進行角度的鎖定，有效地限制患者的活動范圍；

16、（4）、本發明裝置中提出的棘輪外環通過與自身橫向滑塊的固接，保證棘輪外環與豎向支撐板的連接孔洞卡合連接，并且棘輪外環在連接孔洞內進行有效的滑行，橫向滑塊在橫向滑槽內進行滑行，當需要將支撐角度調節固定裝置進行角度調節復位時，通電解鎖構件通電，通電吸附前端穿插至遮擋環板的穿插孔洞內，對棘輪外環進行吸附后向外進行拖拽，解除棘輪外環對棘輪內環進行的限制，解除豎向支撐板和旋轉板之間形成的角度限制，方便醫患對支撐角度調節固定裝置進行重新調節。
