本實用新型涉及人造革加工設備技術領域，具體涉及一種人造革表面噴涂烘干裝置。

背景技術：

人造革是一種外觀、手感似皮革并可代替其使用的塑料制品，通常以織物為底基，涂覆合成樹脂及各種塑料添加制成，其價格低廉，性價比高，適應市場需求，廣泛應用于制衣、制包和制鞋等領域；在人造革的生產過程中，無論是濕法工藝生產還是干法工藝生產的人造革，均需要經噴涂、壓花、揉紋等后處理才能制成最終的合成革產品，而人造革的涂飾過程中，噴涂采用流量較大的噴頭噴涂質量較差，易產生噴料過量的缺陷，而采用流量較小的噴頭又導致噴涂時間長，生產效率低，同時噴料的晾干也需時間，影響了工件的裝夾，進一步影響了生產效率。

技術實現要素：

(一)解決的技術問題

本實用新型所要解決的技術問題是提供了一種人造革表面噴涂烘干裝置以克服人造革的生產涂飾過程中，噴涂采用流量較大的噴頭噴涂質量較差，易產生噴料過量的缺陷，而采用流量較小的噴頭又導致噴涂時間長，生產效率低，同時噴料的晾干也需時間，影響了工件的裝夾，進一步影響了生產效率的問題。

(二)技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：一種人造革表面噴涂烘干裝置，包括運輸與烘干裝置(1)，夾持裝置(2)和加工裝置(3)，所述運輸與烘干裝置(1)連接有夾持裝置(2)和加工裝置(3)；所述運輸與烘干裝置(1)包括底座(101)，運輸支 腳(102)，環形運輸滑軌(103)，烘干支腳(104)和烘干倉(105)，所述底座(101)通過運輸支腳(102)連接有環形運輸滑軌(103)，所述環形運輸滑軌(103)上方設有烘干倉(105)，所述烘干倉(105)通過烘干支腳(104)連接有底座(101)；所述夾持裝置(2)包括進給滑軌(201)，固定臺(202)，壓緊滑軌(203)和壓板(204)，所述運輸滑軌(103)通過運輸滑塊連接有進給滑軌(201)，所述進給滑軌(201)通過進給滑塊連接有固定臺(202)，所述固定臺(202)上設有壓緊滑軌(203)，所述壓緊滑軌(203)連接有壓板(204)；所述加工裝置(3)包括原料倉(301)，加工轉機(302)，加工連桿(303)，預噴涂裝置(304)，細噴涂裝置(305)和涂刷裝置(306)，所述底座(101)連接有原料倉(301)，所述原料倉(301)連接有加工轉機(302)，所述加工轉機(302)通過加工連桿(303)連接有預噴涂裝置(304)、細噴涂裝置(305)和涂刷裝置(306)。

進一步的，所述預噴涂裝置(304)包括預噴涂伸縮桿(3041)，預噴涂活動桿(3042)，預噴頭(3043)和預噴涂軟管(3044)，所述加工連桿(303)連接有預噴涂伸縮桿(3041)，所述預噴涂伸縮桿(3041)連接有預噴涂活動桿(3042)，所述預噴涂活動桿(3042)連接有預噴頭(3043)，所述預噴頭(3043)通過預噴涂軟管(3044)連接有原料倉(301)。

進一步的，所述細噴涂裝置(305)包括細噴涂伸縮桿(3051)，細噴涂活動桿(3052)，細噴頭(3053)和細噴涂軟管(3054)，所述加工連桿(303)連接有細噴涂伸縮桿(3051)，所述細噴涂伸縮桿(3051)連接有細噴涂活動桿(3052)，所述細噴涂活動桿(3052)連接有細噴頭(3053)，所述細噴頭(3053)通過細噴涂軟管(3054)連接有原料倉(301)。

進一步的，所述涂刷裝置(306)包括涂刷連桿(3061)，涂刷活動桿(3062)，涂刷滑軌(3063)，涂刷轉機(3064)和刷頭(3065)， 所述加工連桿(303)通過涂刷連桿(3061)連接有涂刷活動桿(3062)，所述涂刷活動桿(3062)連接有涂刷滑軌(3063)，所述涂刷滑軌(3063)通過涂刷滑塊連接有涂刷轉機(3064)，所述涂刷轉機(3064)連接有刷頭(3065)。

進一步的，所述運輸滑軌(103)內連接有至少兩個夾持裝置(2)。

(三)有益效果

本實用新型提供了一種人造革表面噴涂烘干裝置，設有運輸與烘干裝置，實現工件的自動定位和運輸，在工件涂飾時，先使用大流量的預噴頭進行噴涂，并使用涂刷裝置進行均勻涂刷，再使用細噴涂裝置噴涂優化噴涂質量，生產效率高，噴涂質量穩定，涂飾完的工件由夾持裝置沿運輸滑軌運輸走，并在經過烘干倉內時被烘干，進一步提高了生產效率。

附圖說明

圖1為本實用新型的結構示意圖；

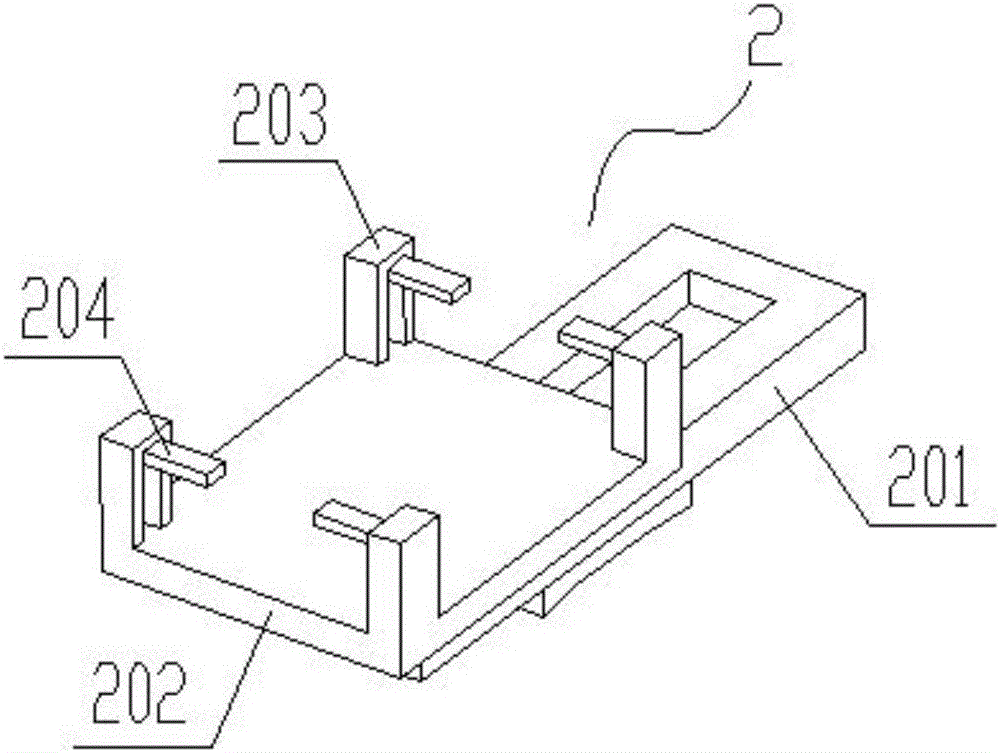

圖2為本實用新型夾持裝置的結構示意圖；

圖3為本實用新型加工裝置的結構示意圖；

圖4為本實用新型預噴涂裝置的結構示意圖；

圖5為本實用新型細噴涂裝置的結構示意圖；

圖6為本實用新型涂刷裝置的結構示意圖。

圖中：

1、運輸與烘干裝置；101、底座；102、運輸支腳；103、環形運輸滑軌；104、烘干支腳；105、烘干倉；

2、夾持裝置；201、進給滑軌；202、固定臺；203、壓緊滑軌；204、壓板；

3、加工裝置；301、原料倉；302、加工轉機；303、加工連桿；304、預噴涂裝置；3041、預噴涂伸縮桿；3042、預噴涂活動桿；3043、預噴頭；3044、預噴涂軟管；305、細噴涂裝置；3051、細噴涂伸縮桿； 3052、細噴涂活動桿；3053、細噴頭；3054、細噴涂軟管；306、涂刷裝置；3061、涂刷連桿；3062、涂刷活動桿；3063、涂刷滑軌；3064、涂刷轉機；3065、刷頭。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1～圖6所示，其結構關系為：包括運輸與烘干裝置1，夾持裝置2和加工裝置3，所述運輸與烘干裝置1連接有夾持裝置2和加工裝置3；所述運輸與烘干裝置1包括底座101，運輸支腳102，環形運輸滑軌103，烘干支腳104和烘干倉105，所述底座101通過運輸支腳102連接有環形運輸滑軌103，所述環形運輸滑軌103上方設有烘干倉105，所述烘干倉105通過烘干支腳104連接有底座101；所述夾持裝置2包括進給滑軌201，固定臺202，壓緊滑軌203和壓板204，所述運輸滑軌103通過運輸滑塊連接有進給滑軌201，所述進給滑軌201通過進給滑塊連接有固定臺202，所述固定臺202上設有壓緊滑軌203，所述壓緊滑軌203連接有壓板204；所述加工裝置3包括原料倉301，加工轉機302，加工連桿303，預噴涂裝置304，細噴涂裝置305和涂刷裝置306，所述底座101連接有原料倉301，所述原料倉301連接有加工轉機302，所述加工轉機302通過加工連桿303連接有預噴涂裝置304、細噴涂裝置305和涂刷裝置306。

優選的，所述預噴涂裝置304包括預噴涂伸縮桿3041，預噴涂活動桿3042，預噴頭3043和預噴涂軟管3044，所述加工連桿303連接有預噴涂伸縮桿3041，所述預噴涂伸縮桿3041連接有預噴涂活動桿 3042，所述預噴涂活動桿3042連接有預噴頭3043，所述預噴頭3043通過預噴涂軟管3044連接有原料倉301。

優選的，所述細噴涂裝置305包括細噴涂伸縮桿3051，細噴涂活動桿3052，細噴頭3053和細噴涂軟管3054，所述加工連桿303連接有細噴涂伸縮桿3051，所述細噴涂伸縮桿3051連接有細噴涂活動桿3052，所述細噴涂活動桿3052連接有細噴頭3053，所述細噴頭3053通過細噴涂軟管3054連接有原料倉301。

優選的，所述涂刷裝置306包括涂刷連桿3061，涂刷活動桿3062，涂刷滑軌3063，涂刷轉機3064和刷頭3065，所述加工連桿303通過涂刷連桿3061連接有涂刷活動桿3062，所述涂刷活動桿3062連接有涂刷滑軌3063，所述涂刷滑軌3063通過涂刷滑塊連接有涂刷轉機3064，所述涂刷轉機3064連接有刷頭3065。

優選的，所述運輸滑軌103內連接有至少兩個夾持裝置2。

具體使用時，將工件放置于固定臺202上，壓板204沿壓緊滑軌203向下移動夾緊工件，運輸滑塊帶動夾持裝置2沿運輸滑軌103移動，使工件到達加工裝置3工作位。

加工轉機302轉動，同時預噴涂伸縮桿3041調整位置，使預噴頭3043到達工件上方，預噴涂活動桿3042向下移動，使預噴頭3043靠近工件，噴料經預噴涂軟管3044從原料倉301流至預噴頭3043噴出，對工件進行預噴涂，噴涂完畢后預噴涂裝置304復位。

加工轉機302轉動，使涂刷滑軌3063到達工作位，涂刷活動桿3062向下移動直至刷頭3065接觸工件，涂刷滑塊帶動刷頭3065沿涂刷滑軌3063往復運動，涂刷轉機3064轉動，同時運輸滑塊帶動工件沿運輸滑軌103在工作位內往復運動，均勻涂刷噴料，涂刷完畢后，涂刷裝置306復位。

加工轉機302轉動，同時細噴涂伸縮桿3051調整位置，使細噴頭3053到達工件上方，細噴涂活動桿3052向下移動，使細噴頭3053靠 近工件，噴料經細噴涂軟管3054從原料倉301流至細噴頭3053噴出，對工件進行細噴涂，噴涂完畢后細噴涂裝置305復位。

運輸滑塊帶動夾持裝置2沿運輸滑軌103移動，將工件運走，并在經過烘干倉105時對工件進行烘干。

綜上，本實用新型實施例具有如下有益效果：設有運輸與烘干裝置，實現工件的自動定位和運輸，在工件涂飾時，先使用大流量的預噴頭進行噴涂，并使用涂刷裝置進行均勻涂刷，再使用細噴涂裝置噴涂優化噴涂質量，生產效率高，噴涂質量穩定，涂飾完的工件由夾持裝置沿運輸滑軌運輸走，并在經過烘干倉內時被烘干，進一步提高了生產效率。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
