本技術涉及分揀設備的，具體的說，尤其是一種旋轉式播種墻分揀機。

背景技術：

1、現代物流行業快速發展，實現物流自動化是物流行業發展主要趨勢，對商品進行高速高效自動化分揀是不可或缺的主要環節之一，而針對商品數量較大的情況下，一般采用播種式分揀作業，也就是將多個商品集成為一批，然后將該批商品按分類進行數量匯總，之后，按照匯總的數量將對應商品從庫房中取出，最后按照訂單信息進行分貨。

2、然而，由于現有的分揀過程需要物流人員根據訂單進行對商品分揀，導致產品效率較低。

技術實現思路

1、為了克服現有技術存在的缺陷，本實用新型提供一種旋轉式播種墻分揀機，旨在解決上述現有技術中的問題。

2、本實用新型解決其技術問題所采用的技術方案是：一種旋轉式播種墻分揀機，包括呈上下對應的第一環形軌道和第二環形軌道，所述第一環形軌道和第二環形軌道之間安裝有多個可移動的小車固定組件，多個所述小車固定組件的上下端分別滑動夾持在第一環形軌道和第二環形軌道上，多個所述小車固定組件之間鉸接連接，多個所述小車固定組件上安裝有可上下移動的小車升降組件。

3、上述的一種旋轉式播種墻分揀機中，所述第一環形軌道和第二環形軌道之間通過支撐架相連接，所述支撐架下端設置有支撐腳，所述第一環形軌道和第二環形軌道均包括軌道本體，所述軌道本體上端面設置有夾持段，所述夾持段上端面為支撐面，所述小車固定組件滑動夾持在夾持段上，并且以使支撐面支撐小車固定組件。

4、上述的一種旋轉式播種墻分揀機中，多個所述小車固定組件均包括固定桿，所述固定桿的上下端均安裝有滑輪夾持器，所述滑輪夾持器包括滑輪座，所述滑輪座內設只有第一滑輪，所述第一滑輪下方兩側設置有安裝在滑輪座上的第二滑輪，所述第一滑輪架設在夾持段的上端，兩側所述第二滑輪夾持在夾持段的兩側。

5、上述的一種旋轉式播種墻分揀機中，相鄰所述滑輪座之間通過連接桿相連接，所述連接桿與滑輪座的上端鉸接。

6、上述的一種旋轉式播種墻分揀機中，所述小車升降組件包括兩條直線導軌，兩條所述直線導軌之間通過連接板相連接，所述連接板固定安裝在固定桿上，兩條所述直線導軌之間的上端設置有從動輪座，下端設置有主動輪座，所述主動輪座內安裝有主動輪，所述從動輪座內安裝有從動輪，所述主動輪和從動輪之間通過傳動皮帶相連接，所述兩條所述直線導軌上通過滑塊安裝有輸送機安裝板，所述輸送機安裝板的一側通過夾板與傳動皮帶的一側固定連接，所述輸送機安裝板上安裝有輸送機。

7、上述的一種旋轉式播種墻分揀機中，所述輸送機的兩側以及靠近輸送機安裝板一側的上端均安裝有擋板。

8、上述的一種旋轉式播種墻分揀機中，所述主動輪座的一側設置有緩沖器，所述緩沖器對應于夾板。

9、上述的一種旋轉式播種墻分揀機中，所述主動輪座的外側安裝有驅動電機，所述驅動電機通過連接軸與主動輪驅動連接，所述驅動電機上方設置有控制箱。

10、本實用新型的有益效果是：通過小車固定組件帶動小車升降組件在第一環形軌道和第二環形軌道之間移動，使得多個小車升降組件在不同位置進行接收對應種類的商品以及將商品根據信息進行分揀歸類，大大提升分揀效率，而且占用空間相對少，同時，由于多個小車固定組件是夾持在第一環形軌道和第二環形軌道上，并且多個小車固定組件之間鉸接，使得小車固定組件在快速移動過程中，更加穩定，防止脫軌。

技術特征：

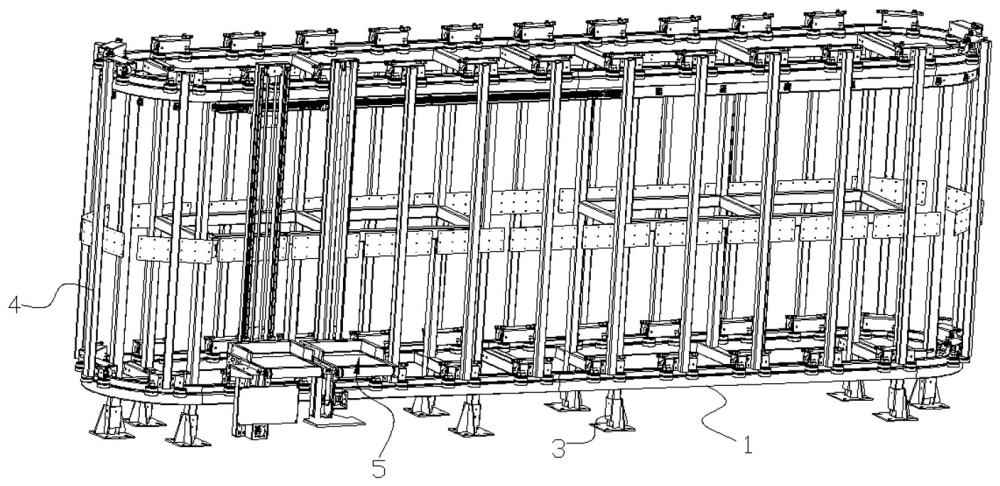

1.一種旋轉式播種墻分揀機，其特征在于，包括呈上下對應的第一環形軌道（1）和第二環形軌道（2），所述第一環形軌道（1）和第二環形軌道（2）之間安裝有多個可移動的小車固定組件（4），多個所述小車固定組件（4）的上下端分別滑動夾持在第一環形軌道（1）和第二環形軌道（2）上，多個所述小車固定組件（4）之間鉸接連接，多個所述小車固定組件（4）上安裝有可上下移動的小車升降組件（5）。

2.根據權利要求1所述的一種旋轉式播種墻分揀機，其特征在于，所述第一環形軌道（1）和第二環形軌道（2）之間通過支撐架（6）相連接，所述支撐架（6）下端設置有支撐腳（3），所述第一環形軌道（1）和第二環形軌道（2）均包括軌道本體（7），所述軌道本體（7）上端面設置有夾持段（8），所述夾持段（8）上端面為支撐面（9），所述小車固定組件（4）滑動夾持在夾持段（8）上，并且以使支撐面（9）支撐小車固定組件（4）。

3.根據權利要求2所述的一種旋轉式播種墻分揀機，其特征在于，多個所述小車固定組件（4）均包括固定桿（10），所述固定桿（10）的上下端均安裝有滑輪夾持器（11），所述滑輪夾持器（11）包括滑輪座（12），所述滑輪座（12）內設只有第一滑輪（13），所述第一滑輪（13）下方兩側設置有安裝在滑輪座（12）上的第二滑輪（14），所述第一滑輪（13）架設在夾持段（9）的上端，兩側所述第二滑輪（14）夾持在夾持段（9）的兩側。

4.根據權利要求3所述的一種旋轉式播種墻分揀機，其特征在于，相鄰所述滑輪座（12）之間通過連接桿相連接，所述連接桿與滑輪座（12）的上端鉸接。

5.根據權利要求3所述的一種旋轉式播種墻分揀機，其特征在于，所述小車升降組件（5）包括兩條直線導軌（15），兩條所述直線導軌（15）之間通過連接板（16）相連接，所述連接板（16）固定安裝在固定桿（10）上，兩條所述直線導軌（15）之間的上端設置有從動輪座（18），下端設置有主動輪座（17），所述主動輪座（17）內安裝有主動輪，所述從動輪座（18）內安裝有從動輪，所述主動輪和從動輪之間通過傳動皮帶（19）相連接，所述兩條所述直線導軌（15）上通過滑塊安裝有輸送機安裝板（21），所述輸送機安裝板（21）的一側通過夾板（23）與傳動皮帶（19）的一側固定連接，所述輸送機安裝板（21）上安裝有輸送機（24）。

6.根據權利要求5所述的一種旋轉式播種墻分揀機，其特征在于，所述輸送機（24）的兩側以及靠近輸送機安裝板（21）一側的上端均安裝有擋板（25）。

7.根據權利要求5所述的一種旋轉式播種墻分揀機，其特征在于，所述主動輪座（17）的一側設置有緩沖器（22），所述緩沖器（22）對應于夾板（23）。

8.根據權利要求5所述的一種旋轉式播種墻分揀機，其特征在于，所述主動輪座（17）的外側安裝有驅動電機（26），所述驅動電機（26）通過連接軸（20）與主動輪驅動連接，所述驅動電機（26）上方設置有控制箱（27）。

技術總結
本技術涉及分揀設備的技術領域，具體公開了一種旋轉式播種墻分揀機，包括呈上下對應的第一環形軌道和第二環形軌道，所述第一環形軌道和第二環形軌道之間安裝有多個可移動的小車固定組件，多個所述小車固定組件的上下端分別滑動夾持在第一環形軌道和第二環形軌道上，多個所述小車固定組件之間鉸接連接，多個所述小車固定組件上安裝有可上下移動的小車升降組件；該旋轉式播種墻分揀機大大提升分揀效率，而且占用空間相對少，同時，由于多個小車固定組件是夾持在第一環形軌道和第二環形軌道上，并且多個小車固定組件之間鉸接，使得小車固定組件在快速移動過程中，更加穩定，防止脫軌。

技術研發人員：盧定
受保護的技術使用者：佛山市銳澤科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
